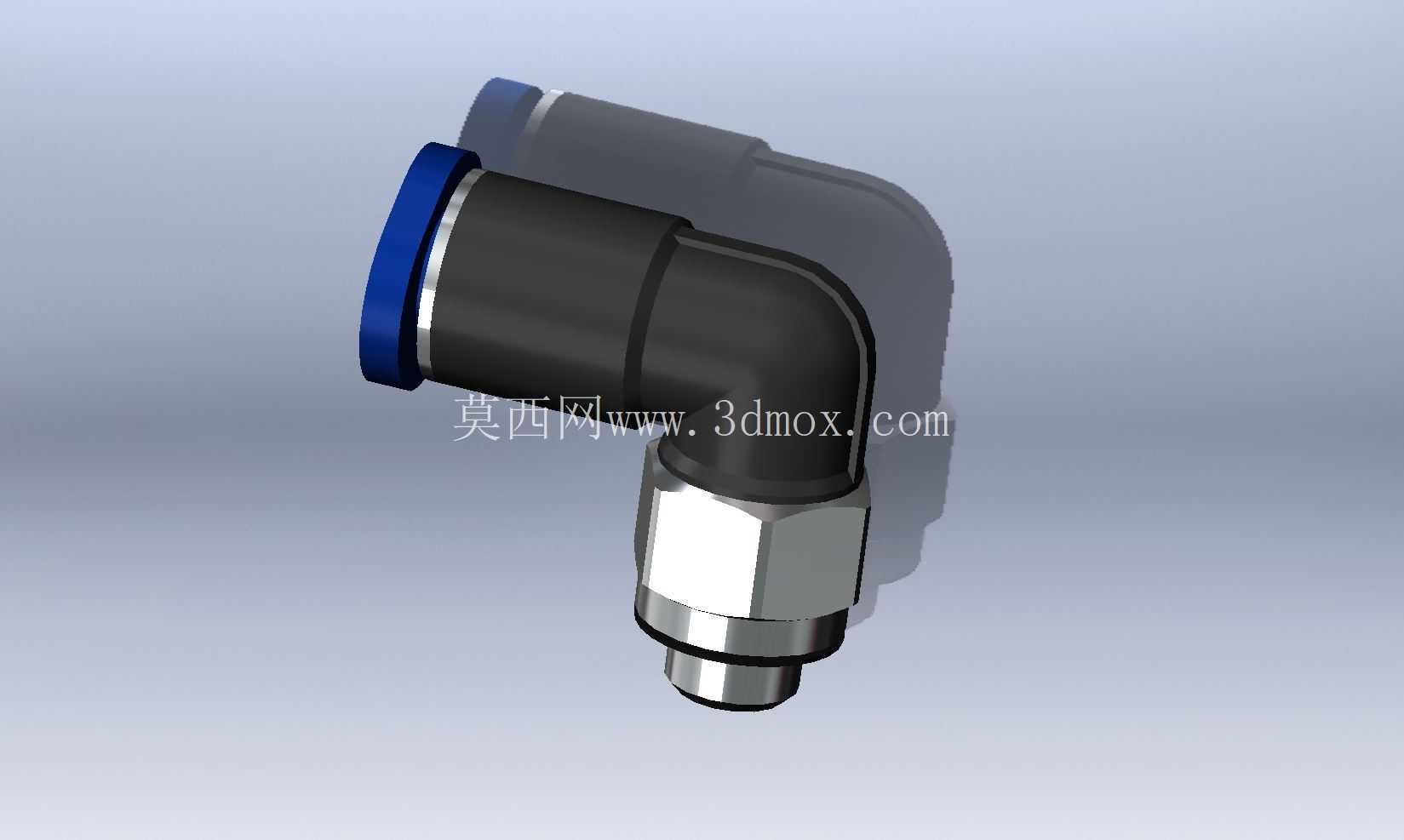

费斯托90度推入式直角气动快插接头

在气动回路搭建的现场作业里，这类L型快插接头是解决狭小空间气路转向的核心连接件，尤其在半导体分拣设备、小型桌面自动化工作站、实验室气路排布这类安装空间局促的场景中，直型接头搭配弯头转接的方案往往会占用过多Z向或X向安装空间，而一体成型的90度推入式接头可以直接完成气路直角转向，省去额外转接件带来的密封风险与空间占用。从实际使用场景来看，这类接头常被用在气缸进气口的直接连接、电磁阀组汇流板的侧方出气端连接、真空发生器的气路转向位置，尤其是设备内部走线走管密集的区域，直角结构可以让气管沿设备内壁或安装板表面平顺排布，避免气管过度弯折导致的气阻增大、管路过早疲劳开裂的问题。

从功能特性上看，这款接头采用推入式锁紧结构，气管插入时无需额外工具，直接将外径4mm的PU气管或尼龙气管插到底即可完成锁紧，内部的弹性卡簧会均匀咬住气管外壁，配合内置的丁腈橡胶密封圈实现端面密封，在0-10bar的常规气动工作压力下不会出现漏气、脱管的问题；拆卸时只需按压接头端部的蓝色释放环，卡簧会自动张开，即可轻松拔出气管，反复插拔多次后仍能保持可靠的锁紧力与密封性能，适合设备调试阶段需要频繁调整管路的场景。接头的螺纹端为M5外螺纹，属于气动元件里的小通径标准螺纹，适配绝大多数小型气动元件的接口规格，螺纹根部自带六角拧动面，安装时可以用8mm开口扳手直接拧紧，无需额外加工扳手位，螺纹部分无需缠绕过多生料带，依靠端面的密封垫即可实现螺纹连接的密封，避免生料带碎屑掉入气路造成电磁阀、气缸等精密元件堵塞。

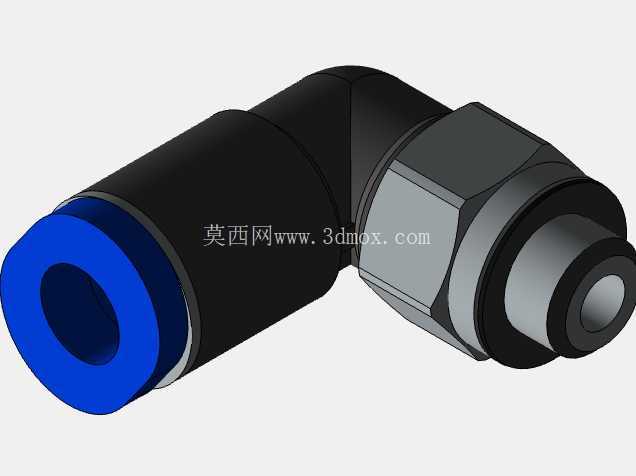

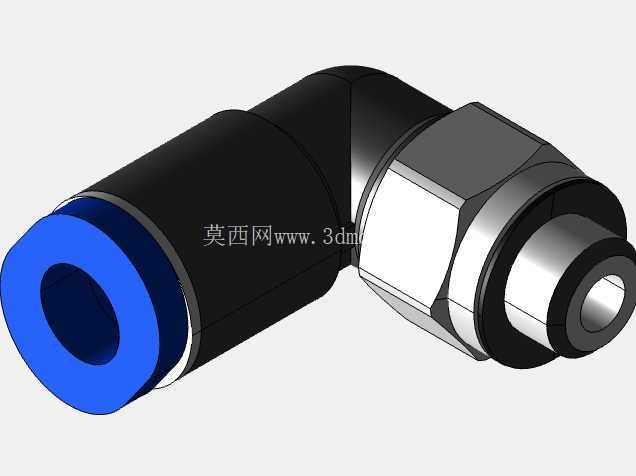

从设计思路上看，这款接头采用了弯角一体注塑成型的主体结构，主体材质为增强尼龙，相比金属材质的直角接头重量更轻，同时具备足够的结构强度，在常规的气动冲击、管路拉扯工况下不会出现弯角处断裂的问题；金属螺纹嵌件在注塑阶段就与尼龙主体结合为一体，相比后期压装的螺纹件，能承受更大的拧紧扭矩，不会出现安装时螺纹件转动、脱落的问题。蓝色的释放环采用了与主体不同的POM材质，表面做了防滑纹理处理，即使手上有少量油污也能轻松按压释放，同时蓝色标识也方便现场运维人员快速识别4mm通径的接头规格，避免与其他通径的接头混淆。接头内部的气流通道做了圆弧过渡处理，没有直角台阶，气流通过时的阻力更小，在小流量真空回路、低压控制气路中使用时，不会因为气阻过大导致压力损失超标。

从安装边界尺寸来看，这款接头的弯角中心到螺纹端面的距离控制得非常紧凑，安装后M5螺纹拧入安装面后，接头主体突出安装面的高度仅为十余毫米，气管插入后沿平行于安装面的方向延伸，相比采用直接头加90度转接头的方案，能节省近三分之一的安装空间；接头的六角拧动面对边尺寸符合标准气动元件的安装尺寸，相邻两个接头在汇流板上安装时，中心距只要留足10mm即可互不干涉，适合高密度布置的阀组使用。气管插入端的入口处做了导向倒角，气管插入时不会被内部卡簧刮伤外壁，避免气管碎屑进入气路，同时入口处的防尘结构可以阻挡大部分环境中的粉尘进入接头内部，延长密封圈与卡簧的使用寿命。在实际选型时需要注意，这款接头适配的气管外径为4mm，螺纹规格为M5，通径为2.5mm左右，适合流量需求不大的控制气路、小型气缸驱动回路、低压真空回路使用，在大流量的主气路中则需要选用更大通径的接头规格。建模时需要重点关注弯角处的过渡圆角、内部流道的同心度、螺纹嵌件与主体的结合位置，确保模型在装配时能与其他气动元件无干涉配合，同时还原接头的实际安装尺寸，方便设计人员在做设备布局时准确预留管路安装空间，避免后期装配时出现管路与其他结构件干涉的问题。
