16毫米黑色瞬时按压式控制按钮结构

在工业控制、小型电子设备、通讯终端的操作面板设计中，这类16毫米规格的瞬时按钮是极为常见的人机交互元件，日常做结构选型时，这类小尺寸按钮往往是面板空间受限场景下的首选。从实际使用场景来看，这类黑色瞬时按钮常被布置在手持通讯设备的侧边功能区、小型工控盒的操作面、测试治具的触发位，承担瞬时信号触发的作用——按下时接通对应控制回路，松手后依靠内部复位结构自动回弹断开，不会保持接通状态，适合需要点动触发、瞬时信号输入的工况，比如设备复位、功能切换、信号确认这类操作，不会出现误触发后持续保持通路的问题。

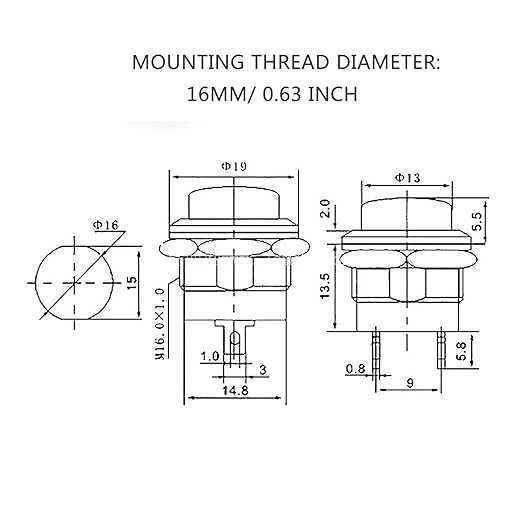

从结构设计思路来看，这款按钮采用16毫米的标准安装外径，适配行业通用的面板开孔尺寸，安装时不需要额外定制开孔规格，能直接匹配市面上多数小型设备的面板预留位，安装边界上，按钮的螺纹固定段长度适配1-3毫米厚度的面板，不管是薄款的塑料通讯设备外壳，还是稍厚的金属工控面板，都能通过配套的锁紧螺母完成固定，安装后外露的按钮头部高度控制在合理范围，不会因为突出过多造成日常使用中的误碰，也不会因为凹陷过深导致按压操作不便。按钮头部做了圆弧过渡的黑色处理，一方面黑色的外观耐脏，适合工业现场、户外通讯设备这类容易积灰、接触污渍的使用场景，另一方面圆弧面的按压触感更贴合指腹，长时间频繁操作也不会产生明显的硌手感。

内部结构上，瞬时复位的核心依靠内置的弹性复位件，按压行程控制在2-3毫米的合理区间，既保证按压时有清晰的行程反馈，让操作人员能明确感知到触发动作完成，又不会因为行程过长导致操作效率降低，触点部分采用常规的常开式设计，触发时的接触电阻控制在低水平，能适配小电流的信号回路使用，不会因为接触不良出现信号丢失的问题。尾部的接线端采用插片式结构，接线时不需要焊接，直接将对应规格的插簧端子压接在导线上后插装即可，能大幅提升装配环节的效率，适合批量设备生产时的快速组装。

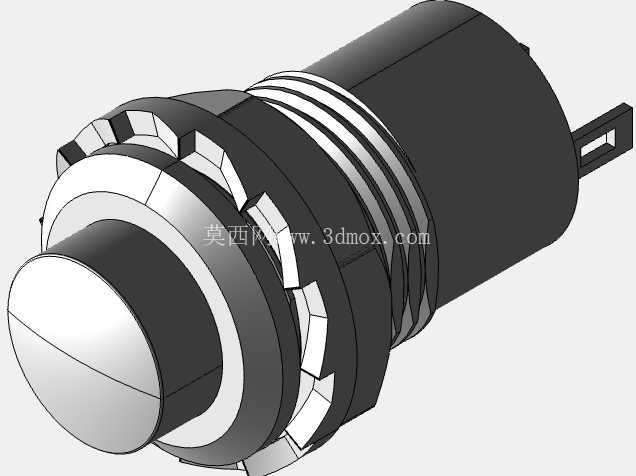

在做三维建模时，这类按钮的细节处理需要重点关注几个部分：首先是安装螺纹的螺距要匹配标准件规格，保证和配套螺母的配合顺畅，不会出现干涉；其次是按钮头部和本体之间的配合间隙要控制合理，既要保证按钮能顺畅上下滑动，又不能出现过大的间隙导致晃动量超标，影响操作手感；另外复位结构的行程要和外部按压行程匹配，避免出现按到底后内部结构卡死，或者松手后无法完全复位的问题。从外形的细节处理来看，按钮本体的防滑滚花设计是很实用的结构，在拧紧安装螺母时，本体不会跟着螺母转动，方便单人完成安装操作，不需要额外用工具固定本体。

实际选型应用中，这类黑色瞬时按钮的防护等级能满足常规室内设备、普通户外手持设备的使用需求，表面的黑色处理层耐磨性能较好，长期频繁按压也不会出现掉漆、露底的问题，能长时间保持外观的一致性。和同规格的带锁按钮相比，瞬时按钮的内部结构更简单，故障率更低，不需要额外的解锁操作，适合需要高频次点动操作的工位，比如生产线的测试位、手持通讯设备的PTT触发位、小型设备的启动确认位，都能看到这类按钮的应用。在做面板布局设计时，16毫米的安装间距能保证相邻按钮之间不会互相干扰，手指按压单个按钮时不会误碰到旁边的元件，合理的尺寸设计也让面板的布局更紧凑，在有限的面板空间内可以布置更多的功能按键，满足小型化设备的设计需求。
