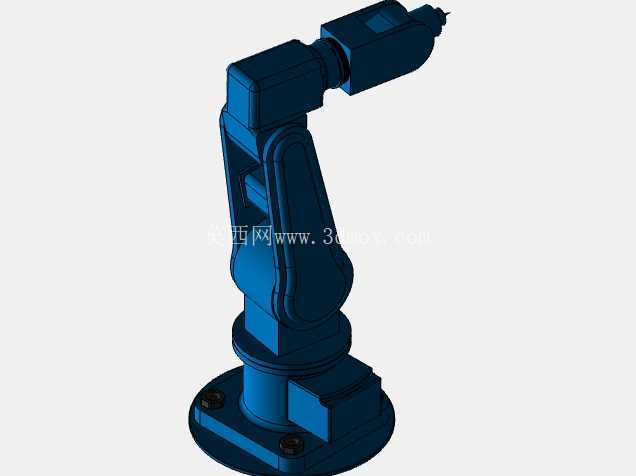

安川六轴工业机械臂三维结构设计

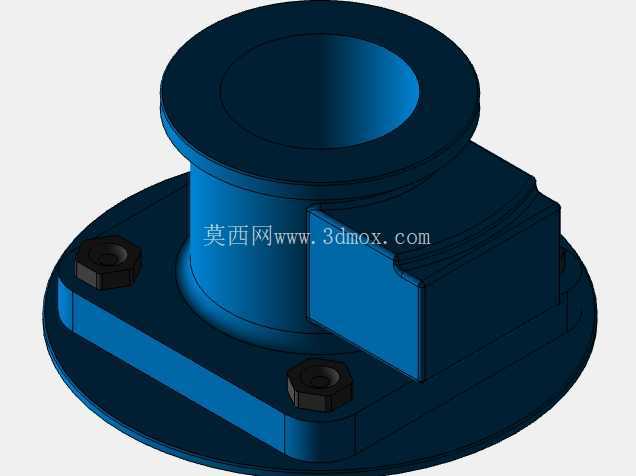

这款安川机械臂的结构设计完全围绕工业现场的实际作业需求展开，从安装底座到末端执行器的每一处结构，都经过了反复的受力校核与空间布局优化。底座采用圆形法兰式安装结构，四个均布的安装螺栓孔可直接与生产线的设备安装基座对接，安装面的平面度公差控制在0.02mm以内，能够保证机械臂在高速运转时的基座稳定性，避免因安装面不平导致的关节轴承偏磨问题。底座内部预留了伺服电机与谐波减速器的安装腔体，走线孔采用斜向开孔设计，既可以避免线缆在关节回转时出现拉扯磨损，也能减少粉尘、切削液从走线缝隙进入腔体内部的概率，适配机加工、焊接等多粉尘、多油污的作业场景。

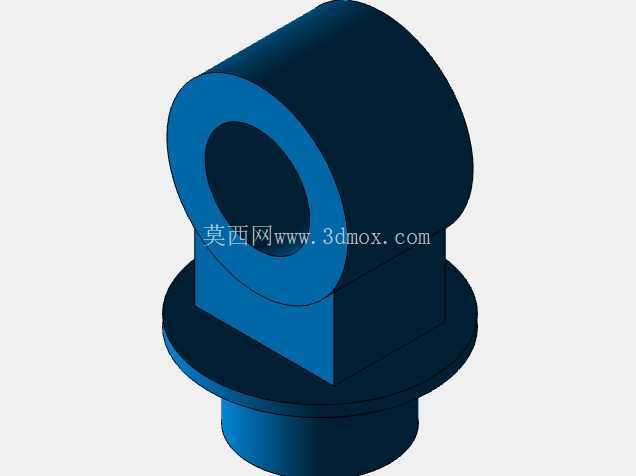

从关节布局来看，这款机械臂采用六轴串联式关节结构，第一关节为腰座回转关节，可实现±170°的回转范围，能够覆盖底座周边半径1.2米内的作业区域，满足生产线中多工位之间的工件转运需求；第二关节为大臂俯仰关节，采用大扭矩谐波减速器搭配伺服直驱结构，大臂的截面采用渐变式箱型结构，靠近关节连接处的壁厚做了加厚处理，在保证整体结构刚度的前提下尽可能降低臂身自重，减少关节驱动的负载冗余，大臂俯仰范围覆盖-60°到+85°，既可以向下拾取低位输送线上的工件，也可以向上抬升完成高位设备的上下料作业。第三关节为小臂俯仰关节，与第二关节的运动解耦设计能够避免臂身运动时的姿态奇异点，小臂内部集成了末端三轴的驱动线缆与气路通道，所有线缆都采用拖链内置排布，不会在臂身外部裸露，防止作业过程中线缆与周边设备、工件发生剐蹭。

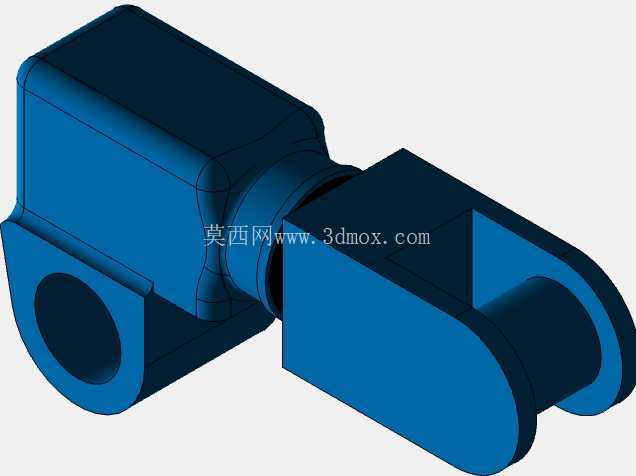

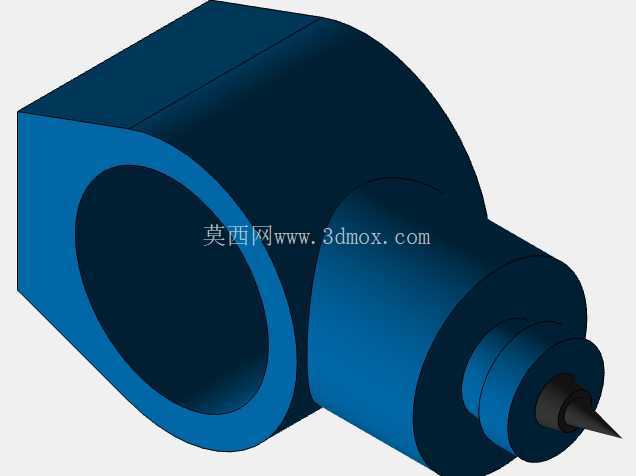

末端的三个关节分别实现小臂回转、腕部俯仰与腕部回转动作，末端法兰采用标准ISO 9409-1-50-4-M6安装接口，可快速适配夹爪、焊枪、吸盘、打磨头等多种末端执行器，不需要额外做转接法兰的定制加工，能够快速切换不同的作业工序。腕部的关节密封采用双层唇形密封圈，防护等级达到IP65，可在有焊接飞溅、切削液喷淋、打磨粉尘的恶劣工况下长期稳定运行，不会因为异物进入关节导致减速器磨损或者电机卡滞。

在实际应用场景中，这款机械臂可覆盖3C电子行业的零部件组装、汽车零部件的焊接上下料、五金件的打磨抛光、仓储物流的码垛分拣等多个领域。针对焊接作业场景，臂身的走线通道预留了焊枪送丝管与焊接电缆的安装空间，臂身的运动轨迹重复定位精度可控制在±0.03mm以内，能够满足复杂焊缝的焊接轨迹要求；针对机床上下料场景，臂身的最大负载可达6kg，能够适配大多数小型五金零件、压铸件的上下料作业，关节的最大运动速度可达220°/s，能够缩短上下料的节拍时间，提升单台机床的生产效率。

设计过程中针对臂身的运动干涉做了全姿态仿真验证，在所有关节运动到极限位置时，臂身各部件之间都预留了不小于5mm的安全间隙，不会出现结构碰撞问题；同时针对臂身的固有频率做了模态分析，大臂与小臂的一阶固有频率均高于20Hz，能够避免机械臂高速运动时出现共振问题，保证末端作业的位置精度。安装边界方面，机械臂的底座安装直径为220mm，安装时需要在基座周边预留不小于300mm的维护空间，方便后期对底座关节的减速器、电机进行维护保养；机械臂完全展开时的最大作业半径为1440mm，生产线布局时需要在作业半径范围内预留安全防护空间，避免臂身运动时与周边的护栏、设备发生碰撞。

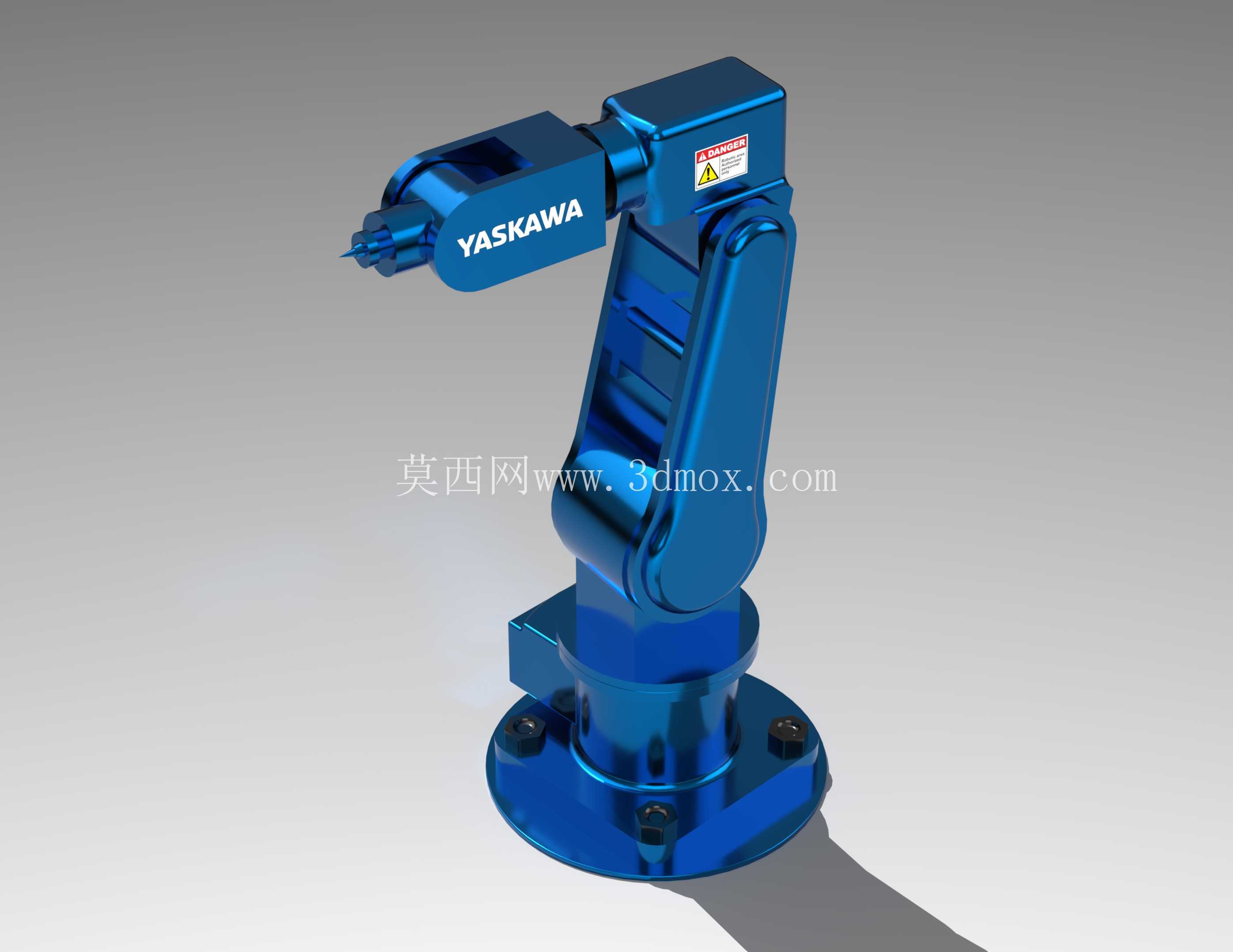

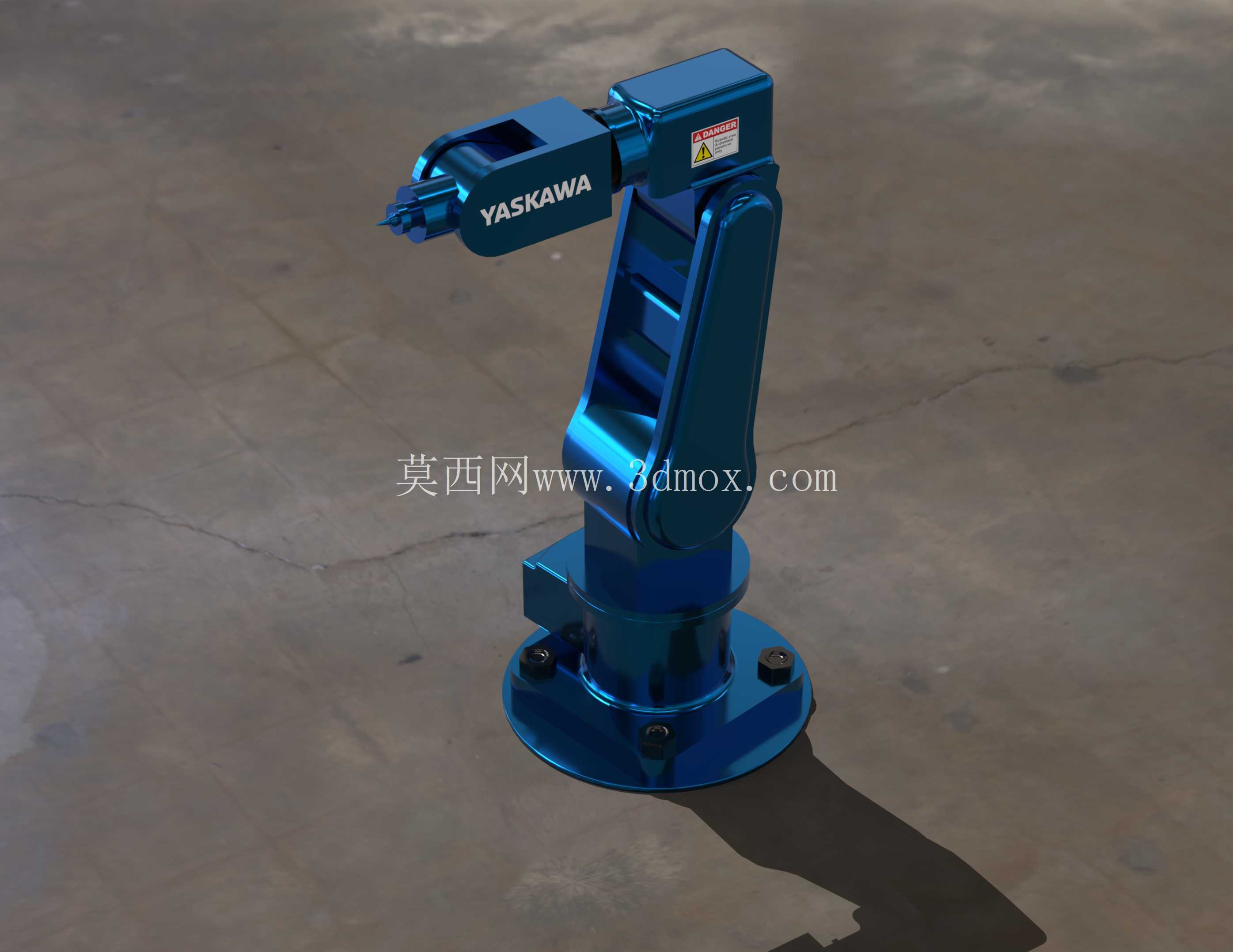

臂身的外观采用流线型包覆设计，所有的关节连接处都做了圆弧过渡，既可以减少积尘，也能避免臂身运动时尖锐边角对操作人员造成磕碰伤害；外壳采用铸铝材质一体成型，表面做了喷塑处理，耐油污、耐腐蚀，日常维护时只需要用抹布擦拭即可清理表面的油污与粉尘，不需要做特殊的防腐维护。整体结构的模块化设计程度较高，每个关节都可以单独拆卸更换，当某一关节的减速器或者电机出现故障时，不需要拆解整个臂身，只需要拆卸对应关节的连接螺栓即可完成部件更换，大幅降低后期的维护成本与停机时间。
