拟人化小型展示机器人结构设计

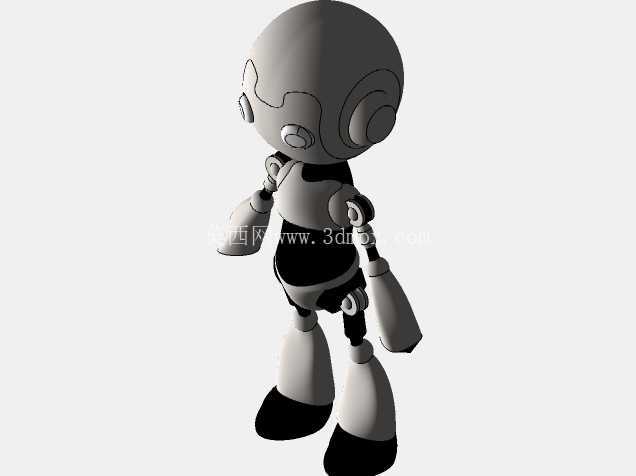

　　这款小型拟人机器人的结构设计，最初的定位是面向工业展会、企业展厅的科技展示载体，也可作为机械原理教学的具象演示教具，区别于重载工业机械臂的作业属性，它的核心作用是通过拟人化的形态传递机械设计的精巧感，拉近工业技术与普通参观者的距离。从结构布局来看，整体采用类人比例的分段式设计，头部为一体化球形壳体，内部预留了传感器安装位与走线空腔，壳体表面做了高光曲面处理，曲面过渡全程保持G2连续，避免出现棱角突兀的折边，既保证外观的流畅感，也能在展示场景中更好地反射环境光线，提升视觉质感。颈部采用单轴转动副结构，转动角度限制在正负45度区间，转动阻尼通过配合面的公差控制实现，无需额外加装阻尼器即可保持任意角度的姿态稳定，降低整体结构的复杂度。

　　躯干部分是整个机器人的核心承载段，内部设计有十字交叉的加强筋结构，筋板厚度控制在2mm，在保证整体结构刚性的前提下尽可能降低自重，躯干前后壳体采用卡扣加定位销的连接方式，定位销的公差带选H7/g6，装配后配合面间隙不超过0.1mm，不会出现外观可见的拼接缝隙。上肢部分分为大臂、小臂、手部三个独立分段，大臂与躯干的连接采用球铰结构，可实现三个自由度的转动，满足抬手、摆臂等展示动作的角度需求，小臂与大臂之间采用单轴铰接，转动范围覆盖0到120度，手部为简化的一体化造型，没有设计独立指节，一方面是控制整体加工难度，另一方面也避免细小结构在展示过程中出现磕碰损坏。

　　下肢部分的结构设计重点考虑站立稳定性，大腿与小腿段采用等比例缩放的锥形曲面，增大与安装面的视觉配重感，足部为平底结构，底部设计有直径3mm的安装螺孔，可直接固定在展示台面上，无需额外支撑结构即可保持稳定站立，整体站立状态下的重心投影完全落在足部支撑面范围内，即使受到轻微的外力触碰也不会出现倾倒问题。从设计思路上来说，整个结构没有设计复杂的传动系统，所有关节的姿态调整都采用手动定位的方式，核心是突出机械结构本身的形态美感，而非运动功能的实现，因此在建模过程中优先保证外观曲面的流畅性，所有相邻零件的配合面都做了错位防呆设计，装配时不会出现方向装反的问题。

　　安装边界方面，整机直立状态下的总高度控制在180mm左右，最大宽度为肩部的80mm，足部的支撑面尺寸为60mm*40mm，对展示台面的空间要求极低，可直接放置在常规的展台层板、桌面展架上，不需要预留额外的运动避让空间，因为本身没有内置动力系统，也不需要考虑走线、供电等配套安装条件，摆放灵活性极强。在实际应用场景中，这类小型展示机器人除了作为展厅摆件，还可以作为机械建模教学的练习案例，帮助初学者掌握曲面建模、装配体配合、公差匹配的基础技能，结构中涉及的转动副设计、加强筋布局、卡扣连接方式，都是小型精密结构设计中非常典型的应用形式，没有采用特殊的定制零件，所有结构都可以通过常规的3D打印或者数控铣削加工实现，加工门槛极低。细节处理上，所有零件的外边缘都做了R0.5mm的圆角处理，避免锐边造成的划伤风险，关节配合面处预留了0.2mm的间隙，即使采用FDM3D打印工艺制作，也不会因为打印层纹的误差出现关节卡滞的问题，内部空腔的尺寸足够容纳小型的LED灯组，如果有发光展示的需求，不需要修改外部结构即可直接加装灯组与供电模块，拓展性较强。
