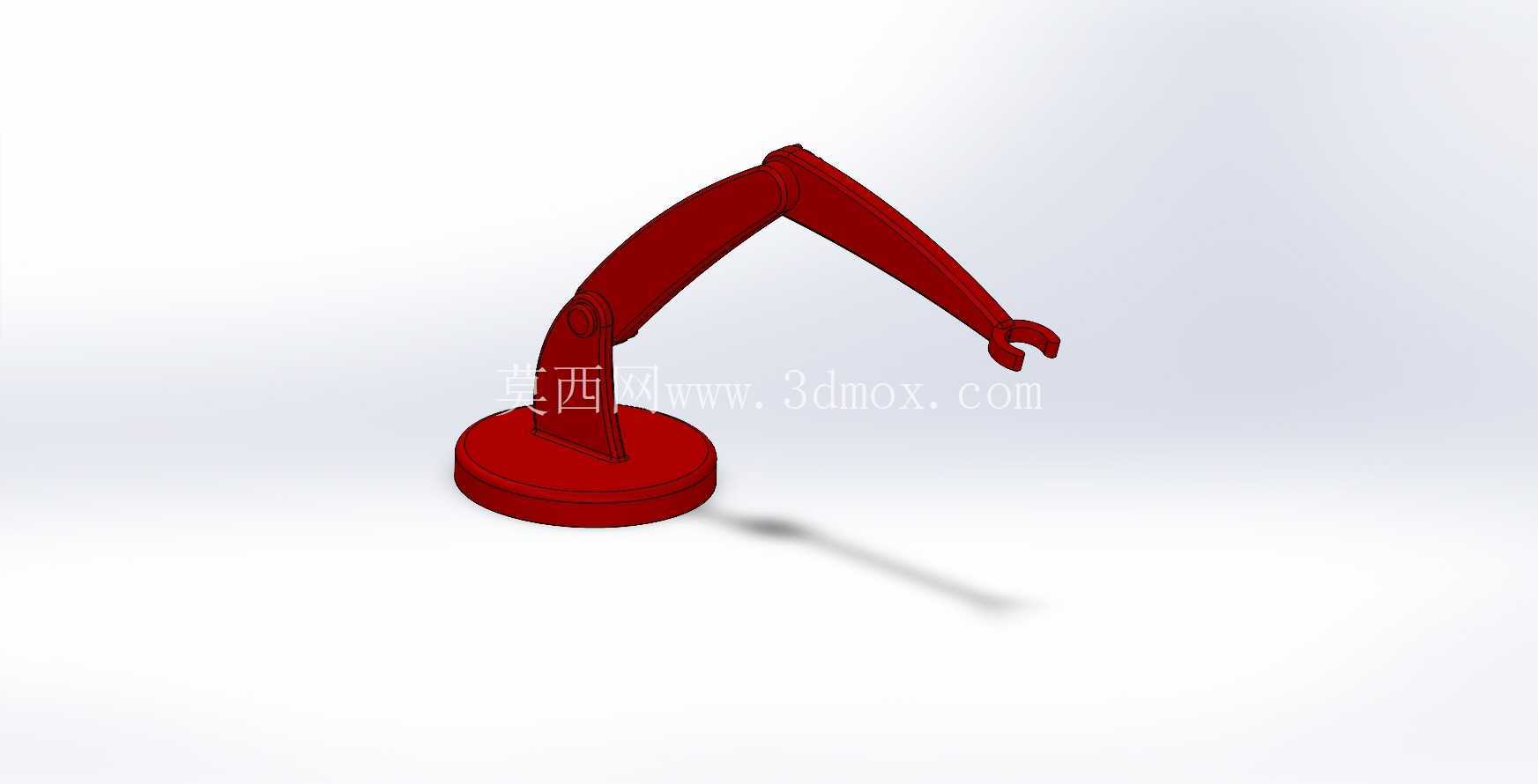

这款多关节机械臂的结构设计,核心面向小负载工位的重复性搬运、上下料作业场景,在3C电子零部件分拣、小型注塑件取件、教学实训平台搭建这类对作业半径要求不高、负载在5kg以内的场景中适配性极强。从结构布局来看,底部采用圆盘式安装基座,基座底面预留了环形安装孔位,可直接通过螺栓固定在工作台面或者线性滑台的移动滑座上,安装边界的直径控制在220mm范围内,不会占用过多的工位安装空间,基座内部预留了回转驱动的安装腔体,可适配舵机或者小型谐波减速器,实现整个臂体的360度水平回转,覆盖基座周围环形区域的作业范围。
大臂与基座之间采用铰接式连接结构,铰接轴的位置做了加厚凸台设计,避免长期往复摆动带来的轴孔磨损,大臂的截面采用变厚度的弧形结构,在保证结构刚性的前提下尽可能削减臂体自重,降低驱动端的负载扭矩,大臂的摆动角度范围设置为0到120度,可满足不同高度工位的取放需求,大臂与小臂的连接关节同样采用同轴铰接结构,关节处预留了走线槽位,可将驱动线缆、末端执行器的气路管线从臂体内部穿过,避免臂体往复运动过程中管线出现拉扯、缠绕的问题。小臂末端连接的是夹爪式执行端,夹爪的开合角度可通过更换不同长度的爪指进行调整,适配不同外形尺寸的工件夹持需求,夹爪与小臂的连接位置设置了可旋转的连接法兰,可根据作业需求更换吸盘、焊枪头等不同类型的执行末端,拓展设备的适用场景。
设计过程中优先考虑了运动干涉问题,每一段臂体的摆动极限位置都做了物理限位结构,避免关节超程运行导致的结构碰撞,所有铰接孔的位置都预留了轴承安装位,可加装深沟球轴承降低关节转动的摩擦阻力,提升臂体运动的平顺性。臂体的整体伸展最大作业半径控制在480mm,完全收缩状态下的整体高度不超过350mm,在闲置状态下可将臂体折叠收回,减少设备的存放占用空间。从受力角度分析,整个臂体的应力集中位置主要分布在各个铰接凸台的根部,设计时对这些位置做了圆角过渡处理,避免应力集中导致的结构断裂,同时通过拓扑优化削减了臂体非受力区域的材料厚度,在保证整体结构强度满足额定负载要求的前提下,尽可能降低臂体的整体重量,减少驱动单元的功率损耗。
在实际产线应用中,这类小型多关节机械臂可搭配视觉检测系统实现散乱工件的识别抓取,也可固定在输送线侧方完成工件的转序搬运,相比大型工业机械臂,这类小负载机械臂的安装调试门槛更低,不需要专门的大型安装基座,普通的工作台面即可完成固定,适合中小型生产企业的小批量自动化改造场景。结构建模过程中所有的配合尺寸都按照通用机械设计公差进行设置,铰接轴与孔的配合采用H7/g6的间隙配合,既保证转动的灵活性,又不会出现过大的配合间隙导致臂体末端的定位精度下降,安装孔位的尺寸都按照标准紧固件的参数进行设计,不需要额外加工定制连接件,可直接采购标准件完成整机组装。
