NEMA17步进驱动单启动线性执行机构

　　这款单启动线性执行器，核心采用NEMA17规格步进电机作为动力输入，核心功能是将步进电机输出的旋转运动，通过丝杆螺母副精准转换为滑台的直线往复运动，在小型自动化设备、桌面级工装夹具、实验室精密调节工位、3D打印配套送料机构、小型检测设备的位移调节单元中都有广泛的应用场景。从实际使用场景来看，这类小规格线性执行器不需要搭配额外的减速机构，依靠步进电机本身的步距角精度，配合T型丝杆的导程参数，就能实现0.05mm级别的重复定位精度，完全满足小负载、短行程的直线位移驱动需求，很多桌面型点胶设备的Z轴升降、小型视觉检测设备的镜头焦距调节工位、电子元器件测试工位的探针进给动作，都会选用这类结构紧凑的线性执行单元，相比传统的气缸驱动，它不需要配套气源管路，能通过脉冲信号精准控制行程位置，停留在行程范围内的任意点位，相比伺服滑台又有成本低、结构简单、安装调试便捷的优势。

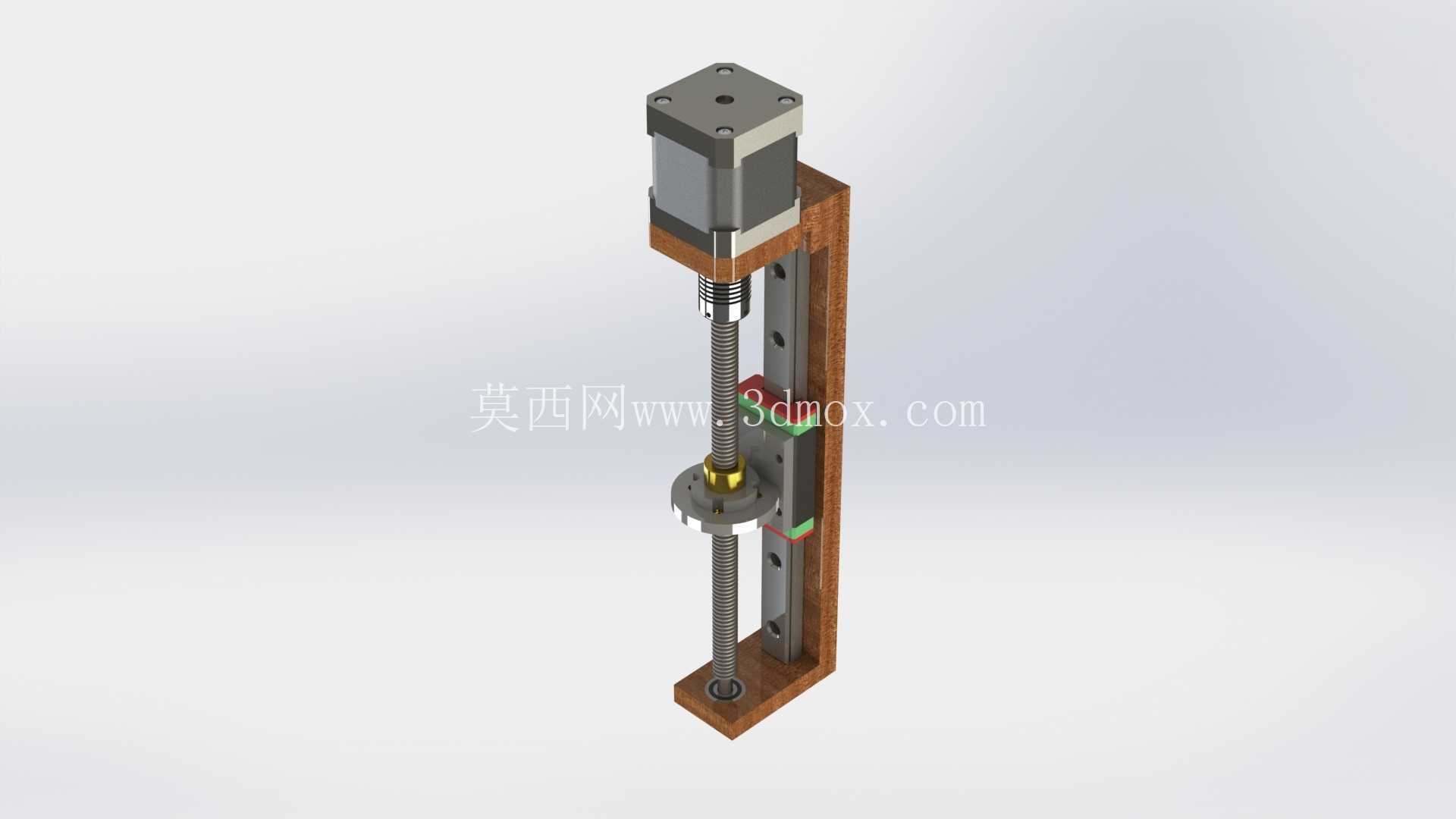

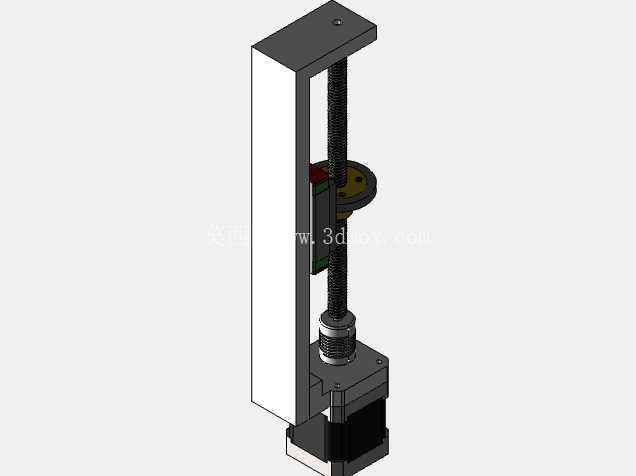

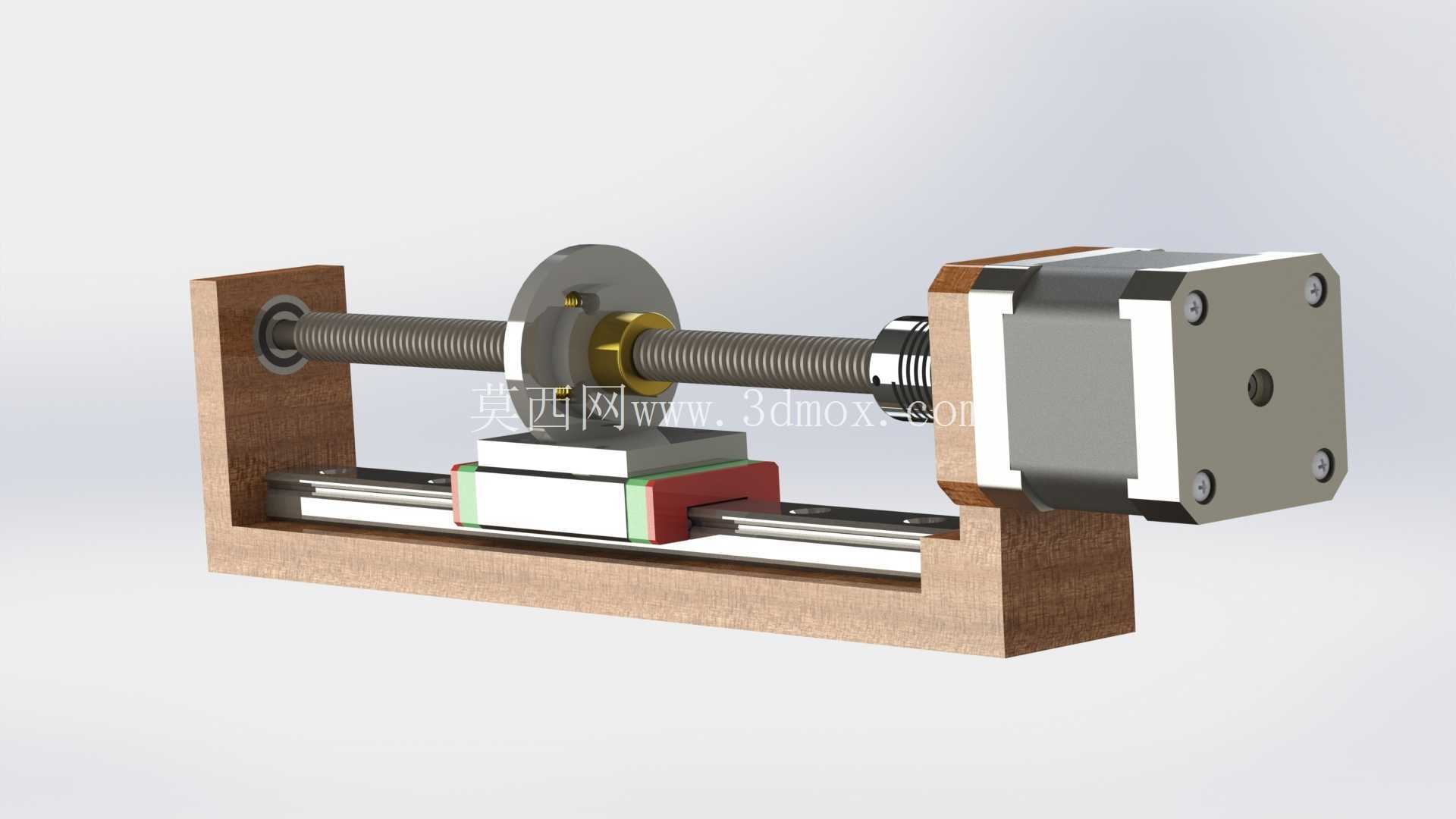

　　从设计思路上看，这款执行器采用了集成化的安装布局，步进电机直接通过端部安装座固定在C型结构的安装立板顶端，电机输出轴通过联轴器直接和传动丝杆连接，省去了中间的同步带传动环节，既压缩了整体的安装空间，也消除了同步带传动带来的背隙误差，丝杆的下端通过深沟球轴承支撑在立板的底端，保证丝杆转动过程中的同轴度，避免高速运转时出现丝杆甩动的问题。滑动部分采用了直线导轨搭配滑块的导向结构，丝杆螺母和滑台块刚性连接，滑台块同时锁紧在导轨滑块上，运动过程中导轨承担所有的径向负载和倾覆力矩，丝杆只承受轴向的传动推力，这种受力分配的设计能大幅延长丝杆螺母的使用寿命，避免丝杆受到侧向力导致的磨损加快、传动卡滞问题。

　　安装边界方面，这款执行器的整体宽度控制在42mm以内，立板的厚度为10mm，整体的安装孔位按照NEMA17电机的标准安装孔距设计，电机端的安装孔为4个M3螺纹孔，孔距31mm，立板的背部预留了两条通长的安装槽，可以直接通过T型螺栓固定在铝型材工作台上，不需要额外加工转接板，滑台的工作台面预留了4个M2.5的安装螺纹孔，方便直接固定负载工装，丝杆的导程为2mm，也就是步进电机每旋转一圈，滑台前进2mm，搭配16细分的步进驱动器，可以实现0.00625mm的最小进给量，完全满足小型精密调节的需求。实际选型使用的时候需要注意，这款执行器的额定轴向负载为50N，适合推动小质量的负载做直线运动，不适合承受大的倾覆力矩，如果负载的重心偏离滑台安装面超过20mm，就需要额外增加导向支撑结构，避免导轨滑块受力过大出现过早磨损。日常维护的时候只需要定期在丝杆和导轨表面涂抹少量的锂基润滑脂，就能保证长时间运行的顺畅性，不需要复杂的保养流程。

　　结构设计上还在滑台的两端预留了限位开关的安装位置，可以加装光电限位或者机械限位开关，防止滑台运动超出行程撞到两端的安装座，造成电机堵转损坏，立板采用6061铝合金材质加工，表面做了阳极氧化处理，既有足够的结构刚性，整体重量也控制在300g以内，不会给安装基座带来太大的负重压力，丝杆采用304不锈钢材质加工，螺母采用铜质消间隙螺母，能有效消除丝杆传动的反向背隙，提升往复运动的定位精度，导轨采用标准的微型直线导轨，互换性强，后期如果出现磨损可以直接采购标准件替换，不需要定制专用配件，大幅降低了后期的维护成本。在做三维建模的时候，这款结构的建模重点在于丝杆和螺母的配合间隙模拟、导轨滑块的装配约束关系、电机和联轴器的同轴度配合，所有的安装孔位都按照实际加工的公差要求做了偏移处理，模拟真实装配过程中的公差配合，避免设计出来的结构出现装配干涉的问题，端部的电机安装座和立板采用一体加工的设计，减少了装配环节的累积误差，保证电机轴和丝杆的同轴度控制在0.02mm以内，降低运转过程中的噪音和振动。
