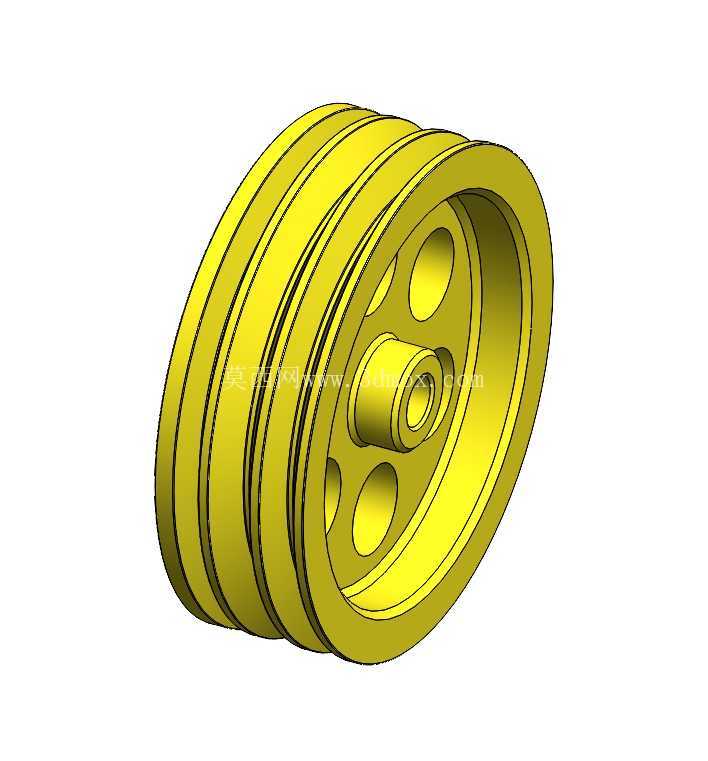

三槽V型皮带轮传动结构设计

在工业传动系统的设计选型中，V型皮带轮是依靠带轮与三角带侧面摩擦实现动力传递的核心部件，三槽结构的设计主要面向需要多根皮带并联承载的传动场景，相比单槽、双槽带轮，它能在不增大带轮径向尺寸的前提下提升传动扭矩上限，避免单根皮带过载打滑的问题，常见于中小型空气压缩机、普通工业切削机床辅机传动、农用机械动力输出端以及轻型商用车的发动机前端附件轮系。

从实际使用的工况来看，这类三槽V带轮适配的是标准Z型、A型或者B型三角带，具体槽型角度按照国标GB/T 13575.1的要求做了34°或者38°的槽角修正，因为皮带在绕入带轮的时候会发生弯曲变形，槽角略小于皮带自身的40°楔角，能保证皮带侧面和轮槽完全贴合，不会出现接触应力集中在槽口或者槽底的情况，大幅延长皮带的使用寿命。轮槽的加工精度直接影响传动平稳性，建模的时候特意把槽面的粗糙度要求控制在Ra3.2以内，避免过于粗糙加速皮带磨损，也不会因为表面太光滑降低摩擦系数导致传动打滑。

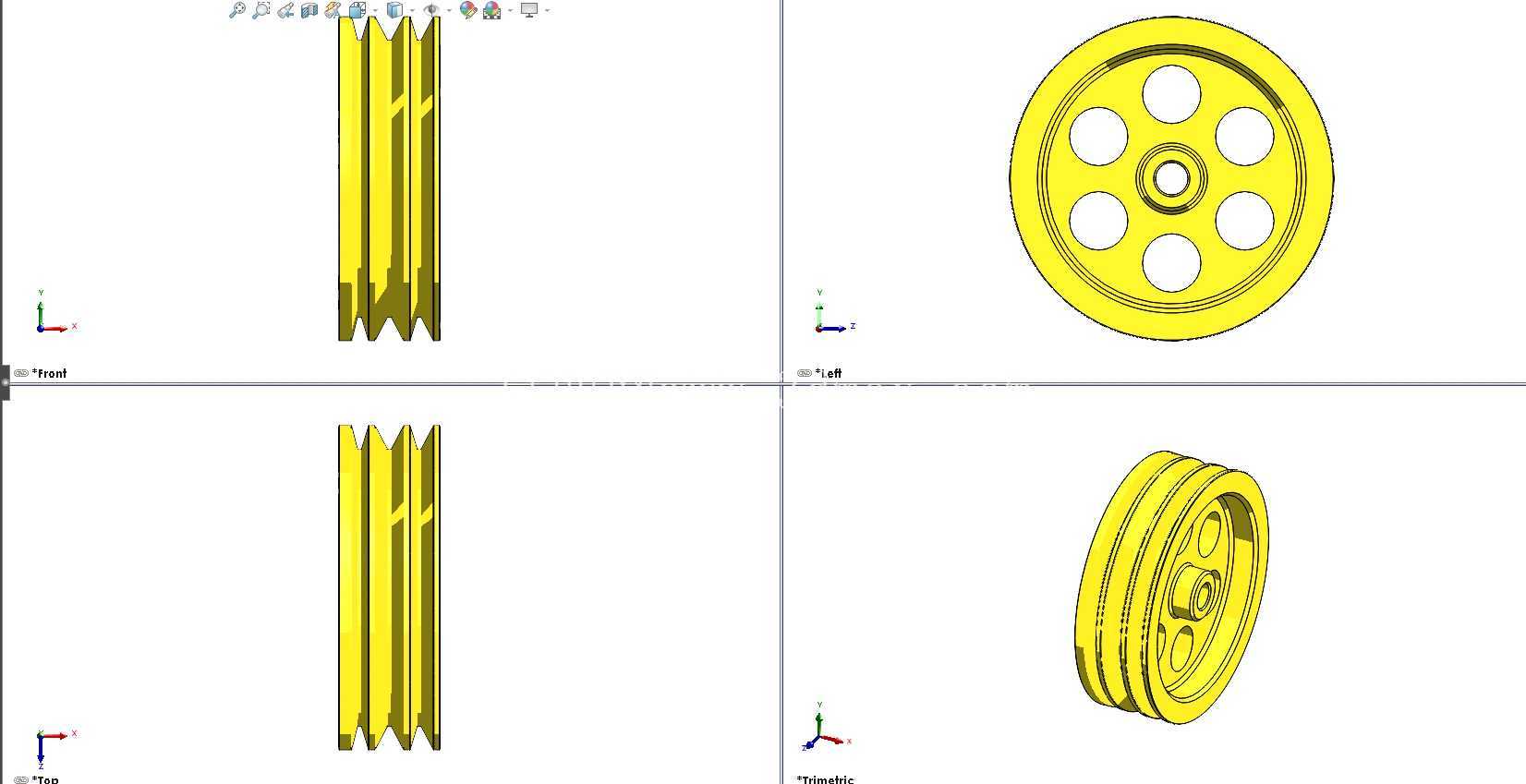

结构设计上，这个带轮采用了辐板式带减重孔的结构，而不是实心轮辐或者轮辐条结构，主要是平衡刚性和自重的需求。如果做实心结构，大直径带轮的转动惯量会过大，启动瞬间对电机轴的冲击载荷会提升30%以上，还会浪费铸造材料；如果做细轮辐条结构，在频繁正反转或者冲击载荷的工况下，轮辐根部容易出现应力集中断裂的问题。辐板上均匀分布的四个圆形减重孔，是按照等强度原则排布的，孔的边缘做了R2的圆角过渡，避免钻孔或者铸造的时候产生应力裂纹，同时这些孔也方便安装的时候用撬棍调整带轮位置，或者后期维护的时候穿入杆类工具做盘车操作。轮毂部分的长度按照轴径的1.2-1.5倍设计，保证带轮和电机轴或者传动轴的配合长度足够，不会出现悬臂过长导致的轴端跳动，键槽采用标准普通平键槽，配合公差选H7/k6的过渡配合，既方便装配，又能保证传动的时候不会出现键连接松动。

安装边界方面，带轮的轴向定位依靠轴肩和轴端挡圈，建模的时候在轮毂端面预留了挡圈安装的沉孔位置，保证挡圈安装后不会突出轮毂端面，避免和旁边的轴承端盖或者其他传动部件发生干涉。三个V型槽的轴向间距严格按照国标要求留足了皮带的安装间隙，相邻槽之间的凸缘厚度足够，不会出现皮带运行时互相摩擦的情况，带轮的两端轮缘做了小角度的倒角，一方面是去除加工毛刺避免安装时割伤操作人员，另一方面也能引导皮带顺利入槽，减少挂皮带时候的操作难度。做静平衡校核的时候，这类带轮的平衡精度等级选G6.3就足够满足大多数工业场景的需求，因为V带传动本身有一定的缓冲吸震能力，不需要太高的平衡等级就能控制运行时的振动量在允许范围内。

在实际选型替换的时候，要注意这个带轮的基准直径和配套皮带的基准长度匹配，不能随意改变带轮直径，否则会改变传动比，导致从动端的转速偏离设计值，同时过小的带轮直径会让皮带的弯曲应力过大，大幅缩短皮带寿命。另外轮槽的磨损是这类部件的主要失效形式，当槽面磨损出明显的台阶或者槽角变大的时候，就需要及时更换带轮，否则会出现皮带下陷、传动效率下降、皮带过早断裂的问题。建模的时候把所有的尺寸参数都做了参数化关联，如果需要调整槽数、基准直径或者轴孔尺寸，只需要修改对应参数就能快速生成新的模型，不需要重新绘制草图，能大幅提升设计改型的效率，也方便后续做有限元受力分析的时候直接导入模型，校核辐板和轮毂在额定扭矩下的应力分布，确认最大应力点的数值低于材料的许用应力，保证运行安全。
