费斯托DSBC系列标准气缸三维结构

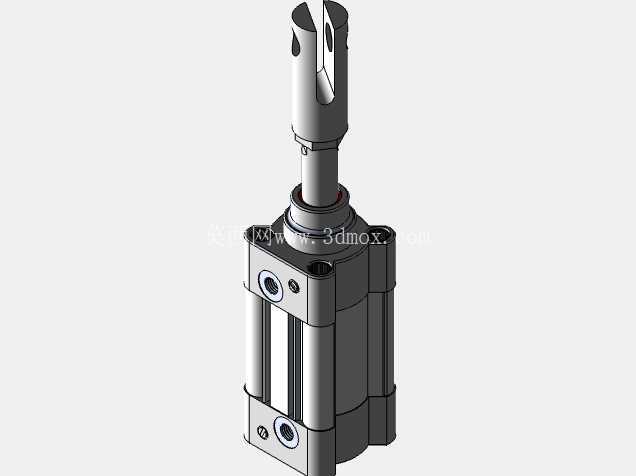

　　在自动化生产线的气动回路搭建、工装夹具的动力输出、非标设备的直线往复动作实现场景里，这类带叉形活塞杆端的标准气缸是应用频次极高的气动执行元件，本次呈现的DSBC系列气缸结构，完全复刻了实物的装配逻辑与尺寸边界，能直接用于设备布局的干涉校验、气动系统的动作模拟环节。从实际使用场景来看，这类气缸常被部署在装配线的工件顶升工位、物料输送线的挡停机构、工装夹具的夹紧松开单元，相比薄型气缸它具备更长的行程覆盖能力，相比拉杆式气缸它的缸体外形更规整，安装时占用的侧向空间更小，能适配设备框架内紧凑的安装位。从结构设计逻辑来看，这款气缸的缸筒采用挤压铝型材成型，表面做了硬质阳极氧化处理，建模时还原了缸筒两端的端盖密封槽结构、活塞上的双向密封圈安装位，活塞杆端的叉形接头是一体式加工的结构，相比螺纹外接的接头，这种一体式叉头能承受更大的径向偏载，避免动作过程中接头松脱的问题，端盖上的气口采用标准G1/4螺纹接口，建模时保留了气口的内螺纹收尾结构，方便设计人员直接匹配快插接头的模型做装配。

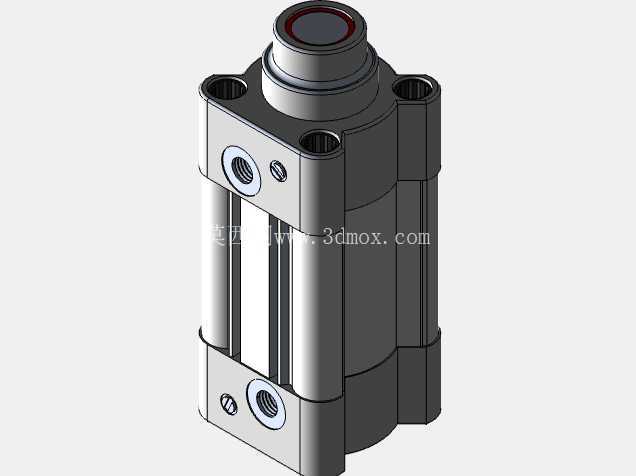

　　尺寸边界上，这款缸径50mm、行程30mm的气缸，缸体本身的截面尺寸是64mm×64mm，活塞杆伸出到最大行程时，整体轴向长度比缩回状态长30mm，叉形接头的销孔直径为12mm，安装时可以通过缸体底部的内螺纹孔做固定式安装，也能搭配脚架、法兰安装件实现不同姿态的固定，建模时特意还原了端盖上的磁性开关安装槽，方便设计人员在做设备布局时，提前预留磁性开关的安装空间，避免后续布线时和周边结构产生干涉。

　　从功能特性来看，这款气缸带可调缓冲结构，在活塞运行到行程两端时，端盖内的缓冲密封圈会封闭排气通道，通过节流排气实现活塞的减速，避免活塞撞击端盖产生噪音和结构损伤，建模时还原了缓冲调节螺钉的外形结构，能直观看到调节螺钉的外露长度，方便装配人员提前判断调节余量。在做三维布局时，这款模型的所有配合面都做了精准的尺寸约束，缸体的安装孔位、活塞杆的同轴度、叉头销孔的位置度都和实物保持一致，设计人员可以直接将模型导入设备总装，不需要再做二次尺寸修正，尤其是在做气动系统的动作仿真时，模型的活塞杆和缸体之间做了滑动配合约束，能直接模拟伸出、缩回的动作过程，校验动作行程内是否会和周边的工件、工装、输送线结构产生碰撞。

　　很多刚接触气动设计的人员容易忽略气缸的安装边界，比如缸体两侧的磁性开关突出尺寸、气口接头接完气管后的弯曲半径，这款模型在建模时就把这些容易遗漏的细节做了还原，磁性开关安装后突出缸体表面8mm，气口接完8mm气管后，气管的最小弯曲半径是25mm，这些细节能帮助设计人员在布局阶段就预留足够的空间，避免后期装配时出现气管弯折、磁性开关被磕碰的问题。另外这款气缸的活塞上集成了导向环，建模时还原了导向环的安装槽结构，导向环采用耐磨聚四氟乙烯材质，能承受一定的侧向载荷，避免活塞杆直接和缸筒内壁摩擦，延长气缸的使用寿命，端盖和缸筒之间的密封采用异形密封圈，相比普通O型圈，这种异形圈的密封压力更均匀，在0.1-1.0MPa的工作压力范围内都不会出现漏气问题。在工装夹具的应用场景里，这款气缸的叉形接头可以直接和夹紧摆臂连接，不需要额外加装连接头，减少了装配环节的零件数量，也消除了连接间隙带来的夹紧精度误差，在顶升工位使用时，气缸的垂直安装状态下，活塞杆端可以直接连接顶升板，缸体的轴向承载力能满足5kg以内工件的顶升需求，不会出现活塞杆下垂的问题。
