齿轮联动式机器人夹持抓取爪结构

这款齿轮联动夹持爪，是面向轻载工业机器人末端作业场景设计的执行部件，常见于3C电子元器件分拣、小型五金件上下料、实验室样本转运这类需要稳定夹持规则或小尺寸异形工件的工位。区别于常见的气动平行夹爪，它采用纯齿轮啮合的联动结构，不需要额外布置同步气路或复杂的电控同步线路，单动力输入即可实现两侧夹指的同步对中开合，从根源上避免了两侧夹指动作不同步导致的工件偏斜、夹伤问题。

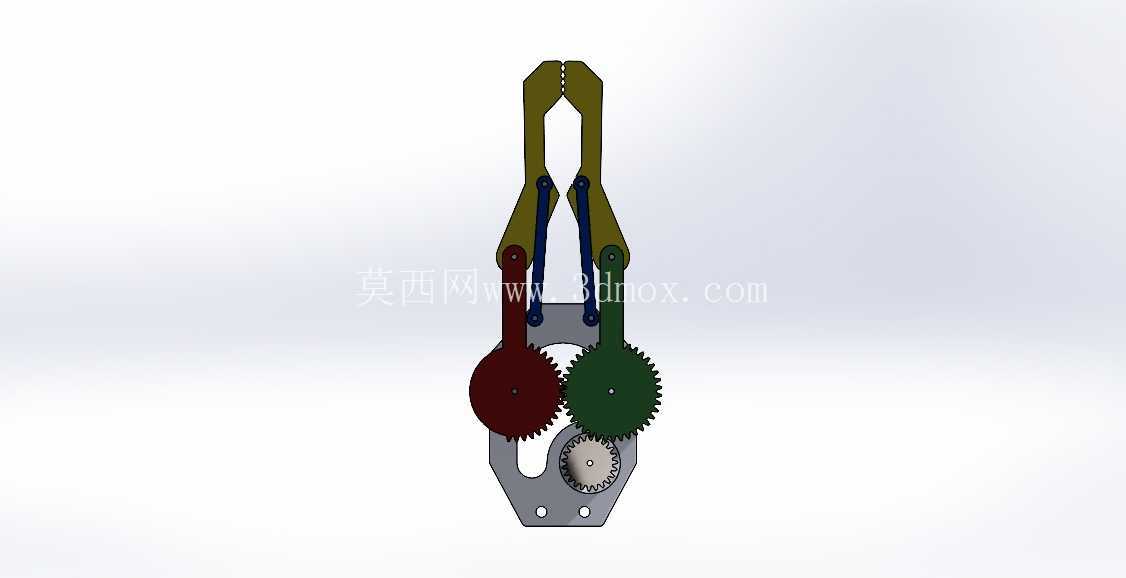

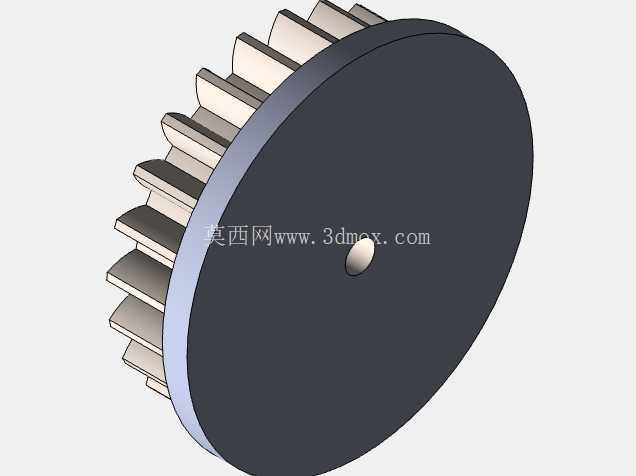

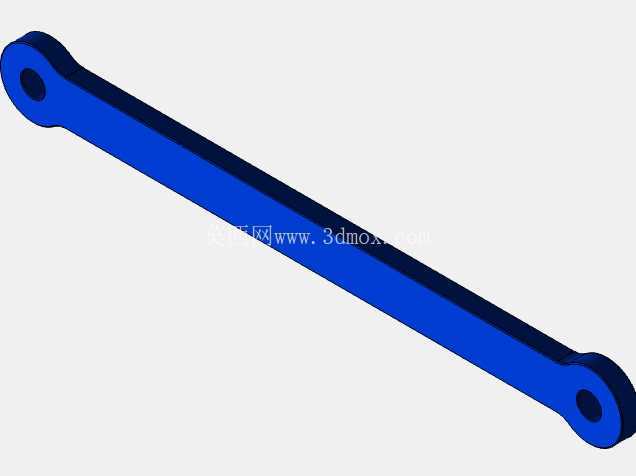

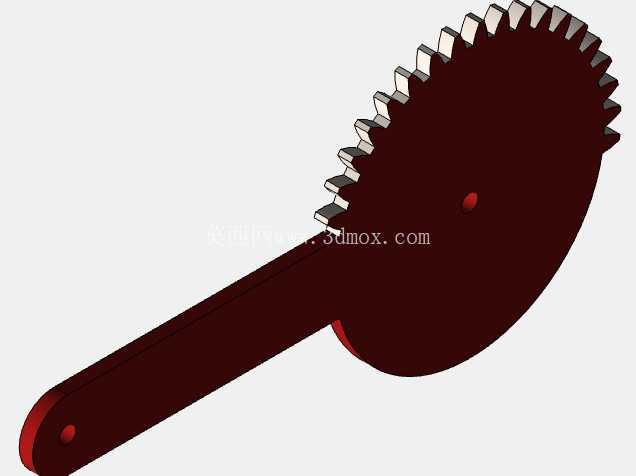

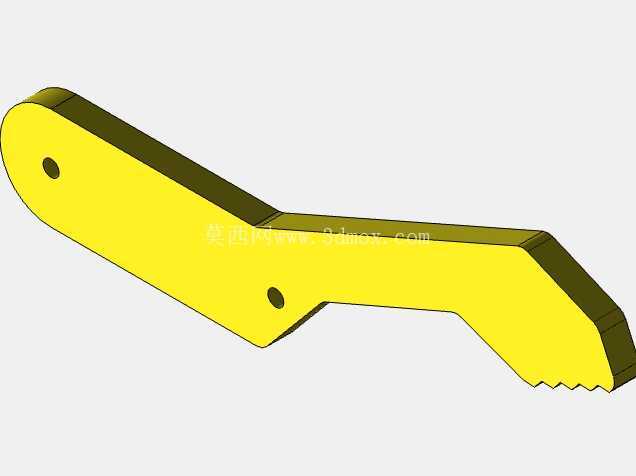

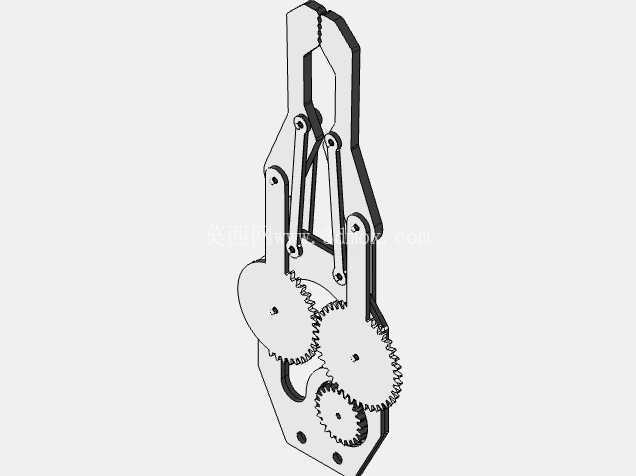

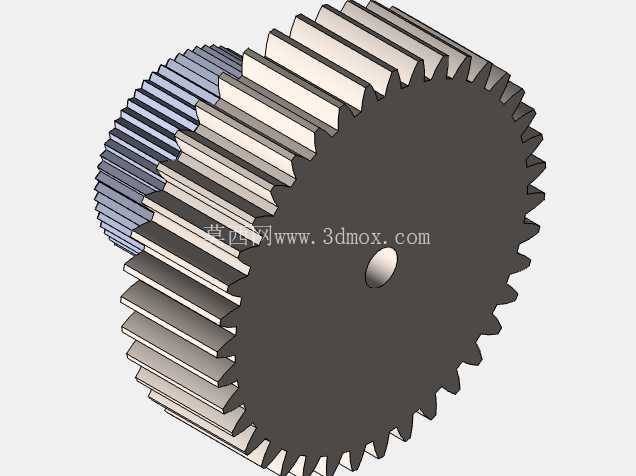

从结构逻辑来看，动力输入直接对接底部的主动小齿轮，主动轮同时啮合两侧的大直径传动齿轮，两个传动齿轮分别与同侧的夹指摆臂做刚性同轴连接，当主动轮接收到旋转动力时，会带动两侧传动齿轮做等速反向转动，进而驱动两根夹指摆臂绕各自的铰接轴同步摆动，实现夹爪末端的开合动作。夹指的开合角度范围通过齿轮的啮合行程做硬限位，不需要额外加装外置限位块，夹指末端做了V型开口设计，既能适配圆柱类轴件的夹持，也能通过开口内侧的平面贴合方形工件的侧壁，夹持接触面积比尖点式夹指更大，同等夹持力下工件表面压强更小，不容易夹伤软质或表面精度要求高的工件。

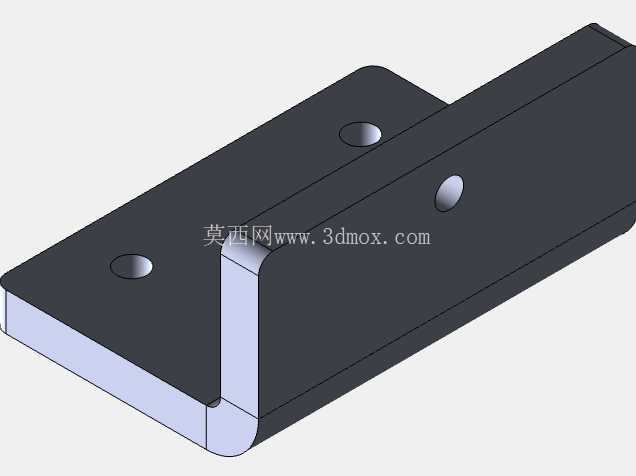

安装边界上，整个夹爪的基座采用一体化钣金折弯加铣削加工的安装板，安装板上预留了两个对称的沉头安装孔，孔位间距适配主流轻型协作机械臂的末端法兰安装尺寸，不需要额外做转接板即可直接固定在机械臂末端输出轴上。整个夹爪的厚度方向尺寸控制在较薄的区间，能够伸入狭窄的工装夹具间隙内完成取放件动作，不会和周边的工装治具产生运动干涉。夹指摆臂采用镂空的轻量化结构设计，在保证摆臂结构刚度的前提下尽可能降低了运动部件的重量，减少机械臂末端的负载冗余，提升机械臂高速运动时的动态响应速度。

在实际工况适配中，这套夹爪的齿轮啮合副预留了合理的侧隙，不会因为加工装配误差出现卡滞问题，所有铰接位置都采用自润滑衬套做转动支撑，长时间往复开合不需要频繁加注润滑脂，维护成本更低。夹指的开合行程可以通过调整主动轮的初始旋转角度做适配，针对不同尺寸的工件不需要更换夹指，只需要调整动力端的转动行程即可覆盖一定尺寸范围内的工件夹持需求，适配小批量多品种的柔性生产场景。夹指末端还预留了安装防滑橡胶垫的螺孔，针对表面光滑的工件可以加装防滑垫，进一步提升夹持摩擦力，避免高速搬运过程中工件脱落。整个传动结构的传动比经过匹配设计，动力端输入较小的扭矩即可在夹指末端获得足够的夹持力，不需要搭配大扭矩的动力元件，进一步压缩了整个夹爪的整体重量和外形尺寸，适配负载在5kg以内的轻型机械臂使用。在结构设计过程中，所有运动部件的运动轨迹都做了干涉校验，夹指开合全程不会和基座、传动齿轮产生剐蹭，齿轮的啮合宽度经过强度校核，能够承受长时间往复启停的冲击载荷，不会出现断齿或过度磨损的问题，满足工业场景下连续作业的使用寿命要求。
