12A-2双排滚子传动链结构设计

在各类需要长距离传递扭矩、对传动比稳定性有一定要求，且不适合采用齿轮传动、带传动的工业场景中，滚子链始终是传动系统选型清单里的核心选项，这款12A-2双排滚子链的设计，正是针对单排链承载能力不足、多排链安装空间受限的中间工况开发的结构方案。从实际应用场景来看，这类双排链常见于轻工输送线的主传动、中小型农机的动力传递、机床辅机的进给传动、包装设备的间歇传动单元，甚至部分摩托车的二级传动结构也会采用同规格的双排链设计，相比单排12A链，它在不改变节距、不增加链轮齿形设计复杂度的前提下，能将额定承载能力提升近一倍，同时相比三排及以上的多排链，它的链板扭曲度控制难度更低，安装时的共面度要求更宽松，日常维护的张紧调整工作量也更小。

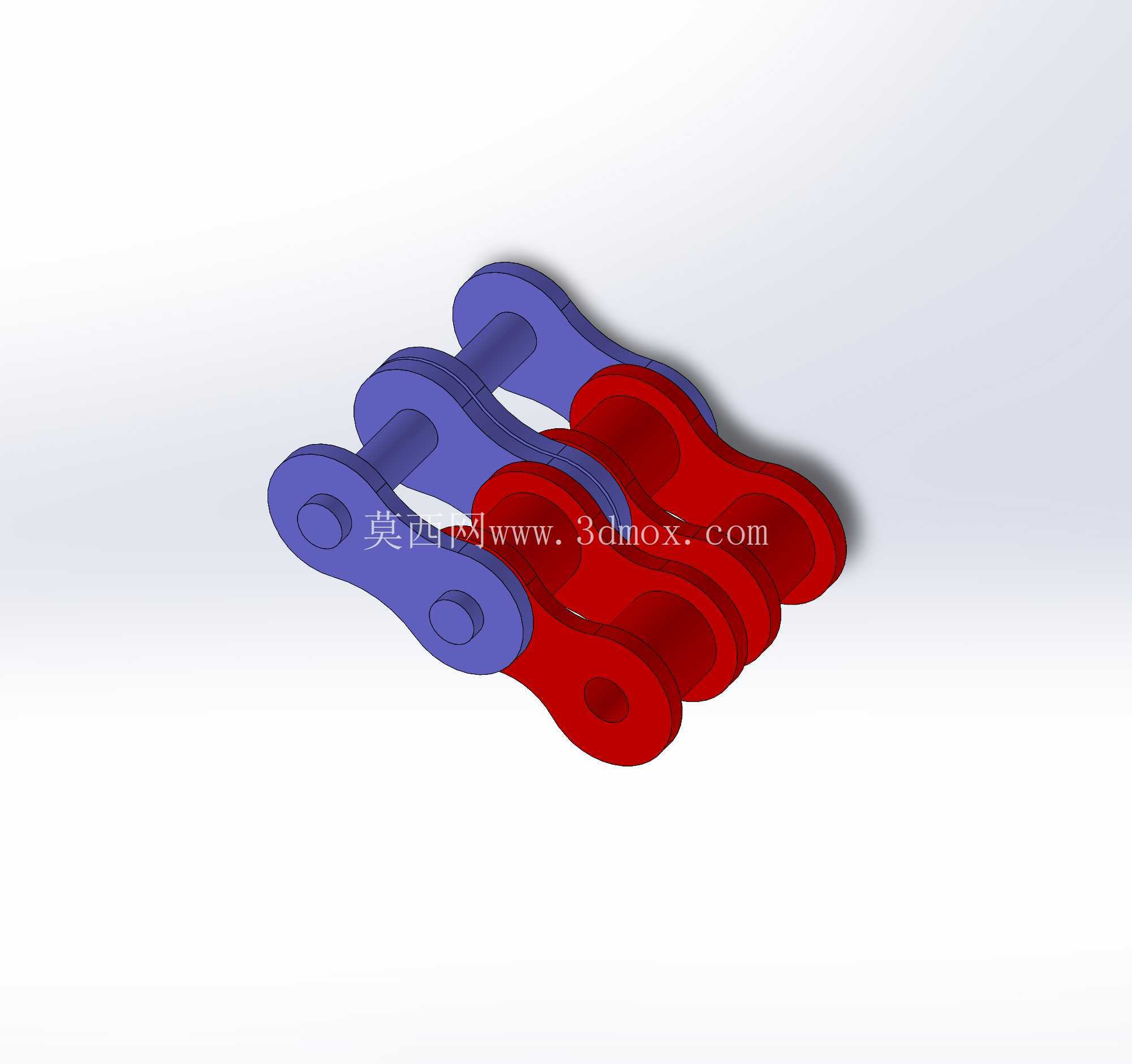

从结构设计思路来看，这款链条完全遵循ANSI 12A链号的标准参数进行三维建模，单节距为19.05mm，滚子直径11.91mm，内节内宽12.7mm，双排链的排距设定为22.78mm，所有尺寸边界都严格匹配标准链轮的齿槽参数，不需要单独定制非标链轮，直接采购标准件链轮即可完成装配。建模过程中，内外链板采用了等强度的腰形结构设计，链板的冲孔边缘做了模拟冷镦成型的圆角过渡，避免应力集中在孔位边缘——这也是实际链条生产中冷挤冲孔工艺带来的真实结构特征，不是简单的直角开孔，能有效降低交变载荷下链板的疲劳断裂风险。销轴与外链板之间采用过盈配合，与内链板的套筒之间采用间隙配合，保证链节转动时的灵活性，套筒与滚子之间同样预留了合理的配合间隙，既可以让滚子在啮合时自由转动，减少与链轮齿面的滑动摩擦，也能在间隙内存储润滑脂，延长链条的维护周期。

从安装边界来看，这款双排链在装配时需要注意，两轴的平行度公差需要控制在0.5mm/m以内，否则会出现单侧链板受力过大、异常磨损的问题；初始张紧度的调整要参考传动中心距，对于中心距小于500mm的传动场景，链条的松边垂度建议控制在2-5mm，中心距大于1m的场景可以适当放宽到10-15mm，避免张紧过紧导致销轴与套筒的磨损加剧，或是张紧过松出现跳齿、脱链的问题。另外在设计配套的防护罩时，需要预留足够的空间容纳链条运行时的多边形效应带来的横向跳动，尤其是在高速传动场景下，链条的横向振动幅度会随转速提升而增大，防护罩内壁与链板外侧的安全距离建议不小于15mm，避免运行中出现剐蹭。

从功能特性上看，双排结构的设计让链条在承受冲击载荷时的表现更稳定，比如输送线上突然出现卡滞、设备启动瞬间的峰值扭矩，双排链的载荷分布更均匀，不会像单排链那样在瞬时冲击下出现链板拉断、销轴剪切失效的问题。同时模型中还原了链节之间的转动自由度，在做整机运动仿真时，可以直接模拟链条与链轮的啮合过程，验证传动路径上是否存在干涉、张紧轮的位置是否合理，不需要再对链条模型做额外的自由度约束。很多工程师在做链传动系统建模时，容易忽略链节之间的间隙带来的累积误差，实际上每节链节的转动间隙累积起来，在长距离传动中会对传动精度产生明显影响，这款模型在建模时就保留了合理的配合间隙，仿真结果更贴近实际运行状态，不会出现理想约束下传动精度虚高的问题。

在实际选型替换时，只要是符合12A双排链标准参数的应用场景，都可以直接参考这个模型的尺寸做配套结构设计，比如链轮的轴伸长度、键槽位置、张紧机构的调节行程，都可以基于这个模型的边界尺寸来确定，不需要反复核对标准手册的参数，能减少前期设计的参数核对工作量。另外要注意，这类链条不适合在高速重载且需要精确传动比的场景使用，比如精密机床的主轴传动，因为链传动的多边形效应会带来瞬时传动比的波动，这是链传动本身的结构特性决定的，选型时需要结合实际的传动精度要求综合判断，不能盲目追求承载能力而忽略传动平稳性的需求。
