L型直角直流电机安装固定夹钳结构

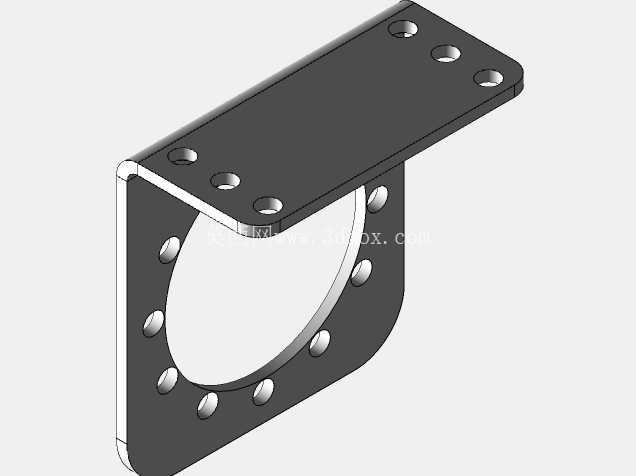

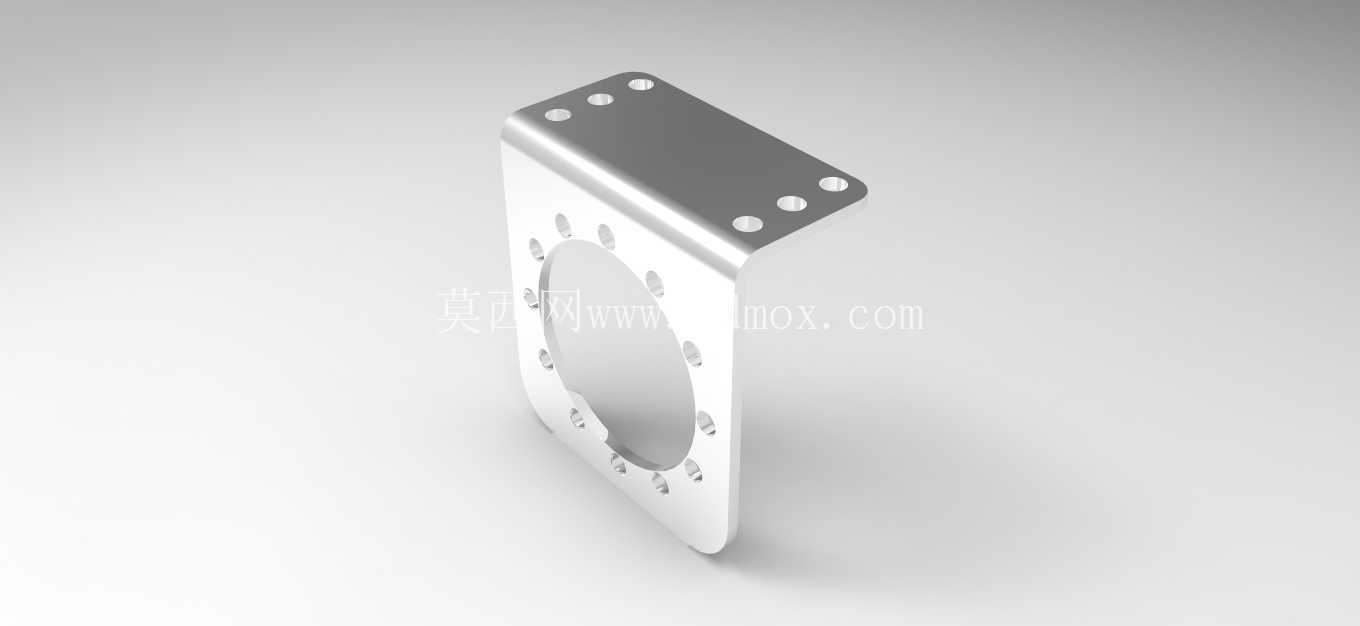

　　这款L型结构的电机安装夹钳，主要面向小型直流电机的装配固定场景，在桌面级自动化设备、小型输送模组、教学实验台架、DIY智能小车、小型3D打印送料机构这类需要紧凑安装空间的场景中十分常用。区别于传统的环形抱紧式电机座，该夹钳采用直角折弯的一体化钣金结构设计，两个垂直的安装面分别承担电机定位与机架连接的功能，垂直立面的中心开设大尺寸圆形避让孔，孔周均匀分布多组螺纹安装孔位，可适配对应安装孔距的法兰型直流电机，电机输出轴可直接穿过避让孔延伸至作业侧，无需额外预留轴端避让空间，能大幅压缩动力端的轴向安装尺寸。

　　水平安装面则开设多组对称分布的沉头安装孔，可通过螺栓直接固定在设备型材机架、安装平板或者立板上，孔位的对称设计允许安装人员根据现场布线、传动对接的需求调整夹钳的安装朝向，适配不同的走线方向与传动布局。从设计思路来看，该夹钳采用一体化折弯成型的结构逻辑，摒弃了传统拼接式电机座需要多零件组装、累计装配误差的弊端，折弯处做了圆角过渡处理，既可以避免钣金折弯过程中出现应力开裂的问题，也能消除安装过程中尖锐边角划伤操作人员、划破线缆表皮的安全隐患。立面圆形避让孔周围的安装孔位，做了等角度均匀排布设计，允许电机在安装时调整周向角度，方便对接不同方向的编码器线、动力线，也能适配不同出线方向的同规格电机，提升了夹钳的通用适配性。

　　在安装边界方面，夹钳的立面高度匹配对应规格直流电机的法兰安装面厚度，确保电机安装后法兰面与夹钳立面完全贴合，不会出现悬空导致的安装应力；水平安装面的宽度与长度经过核算，在满足螺栓安装扳手空间的前提下，尽可能缩小了整体外形尺寸，不会占用过多的机架安装空间，适合在紧凑的设备内部布局中使用。夹钳的两个安装面之间的垂直度公差控制在合理范围内，能保证电机安装后输出轴与安装基准面的平行度或垂直度要求，避免电机轴与传动部件对接时出现别劲、偏载的问题，延长电机轴承与传动件的使用寿命。

　　在实际使用过程中，这类夹钳不需要额外制作定制化的电机转接板，可直接完成电机与机架的刚性连接，安装时先将电机通过螺栓固定在夹钳的立面上，调整好电机周向角度后拧紧固定螺栓，再将夹钳整体通过水平面上的沉头孔固定在机架预设位置即可，整个安装过程不需要复杂的调校，能大幅缩短设备的装配周期。同时，一体化的钣金结构具备足够的结构刚性，在电机运行产生振动的工况下，不会出现拼接式支架常见的连接松动、共振异响等问题，能为电机提供稳定的支撑，保证动力输出的稳定性。针对不同功率的同安装尺寸直流电机，该夹钳的板材厚度经过选型验证，可承受电机额定运行时的扭矩反作用力，不会出现支架变形导致的电机轴偏移问题。立面的圆形避让孔直径略大于电机本体的外径，既可以保证电机安装时的定位导向，也能为电机外壳提供一定的径向限位，避免电机在受冲击载荷时出现径向窜动。水平安装面的沉头孔设计可让螺栓头部完全沉入板材平面内，不会在安装面下方形成凸起，保证夹钳与机架安装面完全贴合，避免因螺栓凸起导致的安装倾斜问题。
