微型激光测距雷达组件结构设计

这款微型激光测距组件的设计，最初是瞄准小型无人机室内定高、近距避障的实际需求来做的，做结构设计的时候最先卡的就是安装边界——毕竟小型穿越机、微型航拍机的机架空间寸土寸金，留给外设的安装位往往只有两个固定孔的间距余量，所以整个壳体的外轮廓做了切角收边处理，避开机架上常见的碳板立筋、走线槽位置，不会和机架原有结构产生干涉。

从实际使用场景来看，这类微型激光测距组件不只是用在无人机上，做小型移动机器人的沿墙测距、智能小车的近距障碍物检测、甚至桌面级自动化设备的工位到位检测都能适配，所以结构设计的时候没有做无人机专属的异形卡扣，而是保留了两侧通用的沉头安装孔，不管是锁M2螺丝固定在碳纤机架上，还是用双面胶粘贴在3D打印的设备外壳上，都能找到平整的贴合面。

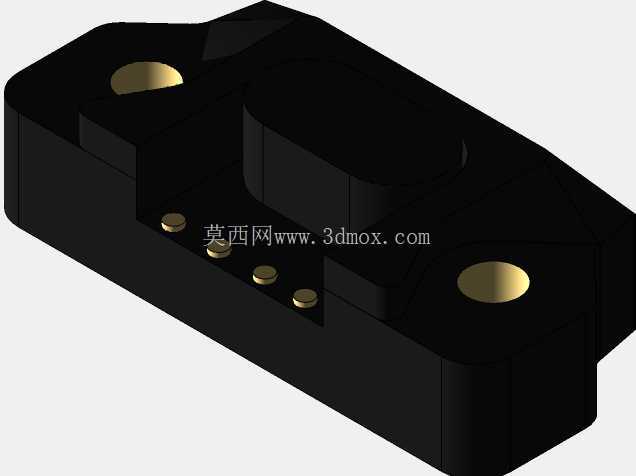

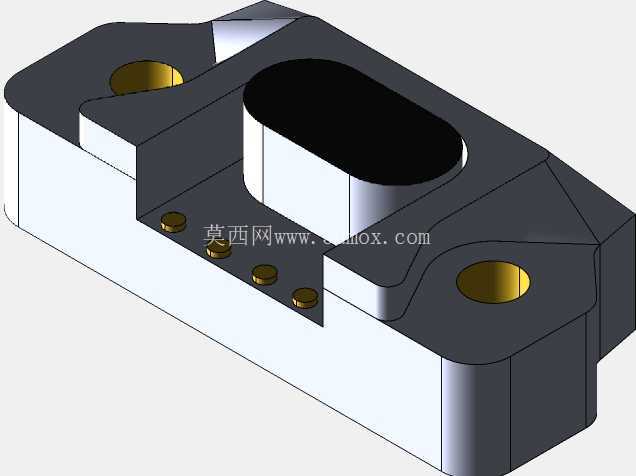

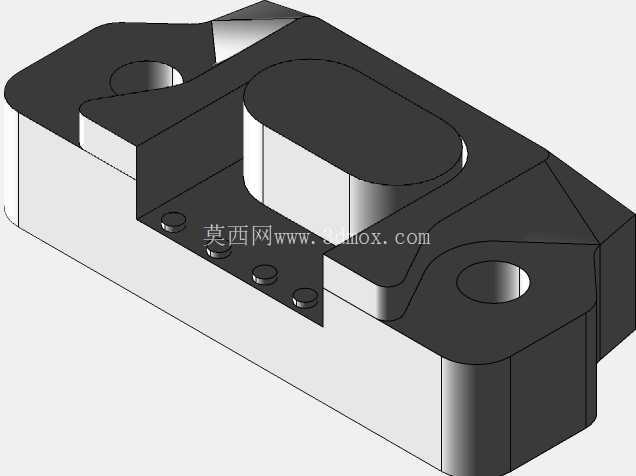

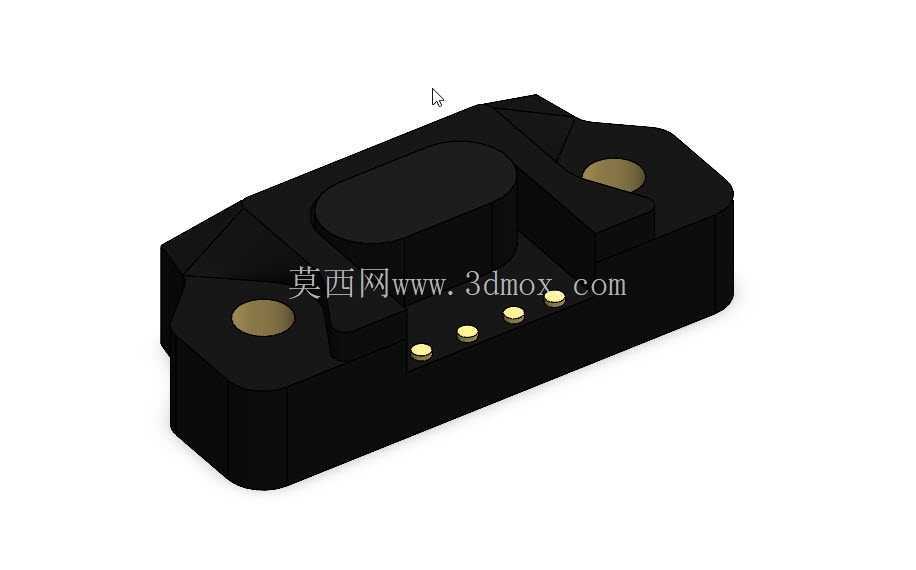

功能层面，这个组件是把激光发射、接收单元、信号处理芯片都集成在同一个黑色塑壳内部，壳体正面的凸起区域是光学窗口的保护结构，做了略微高出PCB板面的设计，避免安装或者日常使用的时候刮花光学镜片，影响测距精度。侧面排布的四个镀金触点是通讯与供电接口，没有做额外的插针焊盘，就是为了压缩整体厚度，让组件可以贴装在主控板上方，不用额外预留接插件的插拔空间，触点的间距做了标准化处理，适配常用的1.27mm间距弹片连接，组装的时候不用额外焊接，靠结构压接就能实现稳定导通，适合小批量设备的快速组装。

设计过程中特意做了重量配平，整个组件的重量控制在极低的水平，安装在小型无人机上不会明显影响整机的重心，两个固定孔的位置选在组件重心的两侧对称分布，锁付螺丝之后不会出现单侧翘边的情况，高速飞行产生的振动也不会让组件出现位移。壳体的边角都做了R0.5的圆角处理，没有尖锐的棱角，一方面是避免组装的时候划伤操作人员的手，另一方面也减少飞行过程中尖锐边角产生的风阻，对于轴距不足100mm的微型穿越机来说，哪怕是0.1g的风阻变化都会影响飞行姿态的控制，这些细节在结构设计的时候都做了反复的模拟验证。

从安装边界来看，组件底部做了0.2mm的凸台定位，安装的时候可以直接卡进机架上预先开好的定位槽里，不用反复调整对位，光学窗口的法线方向和安装底面保持严格垂直，只要安装面和设备的基准面平行，就能保证测距方向和设备的探测方向一致，不用后期做角度校准。壳体内部做了对应的筋位，把PCB板卡在固定位置，不会因为振动出现电路板偏移，光学窗口的内侧做了消光纹路，避免内部杂散光反射影响测距的准确性，哪怕是在强光环境下使用，也能减少环境光对接收单元的干扰。

很多人做这类微型传感组件的结构设计时，容易忽略接插件方向的兼容性，这个组件的触点排布做了防反接设计，最外侧的两个触点分别是电源正负极，位置和市面上主流的微型飞控外设接口定义匹配，不用额外改线就能直接适配，不管是用在开源飞控的无人机上，还是自己做小型智能设备的开发，都能快速集成。壳体的材质选用的是添加了炭黑的防静电塑料，避免日常使用过程中积累静电打坏内部的芯片，表面做了细磨砂处理，不容易留下指纹和划痕，长期使用也不会因为表面反光影响光学性能。

实际做结构验证的时候，特意测试了不同安装角度下的测距稳定性，只要安装面的平面度控制在0.1mm以内，组件的测距方向偏差就不会超过0.5度，完全满足小型设备近距测距的精度要求。两个安装沉头孔的深度做了精准控制，锁入M2螺丝之后螺丝头不会高出壳体表面，不会和上层的设备结构产生干涉，壳体的整体厚度控制在极低的水平，哪怕是叠装在其他电路板上方，也不会占用过多的垂直空间，对于内部空间极其紧张的微型电子设备来说，这种紧凑的结构设计能大幅降低整机的布局难度。
