基于Arduino Uno的可适配遥控手柄设计

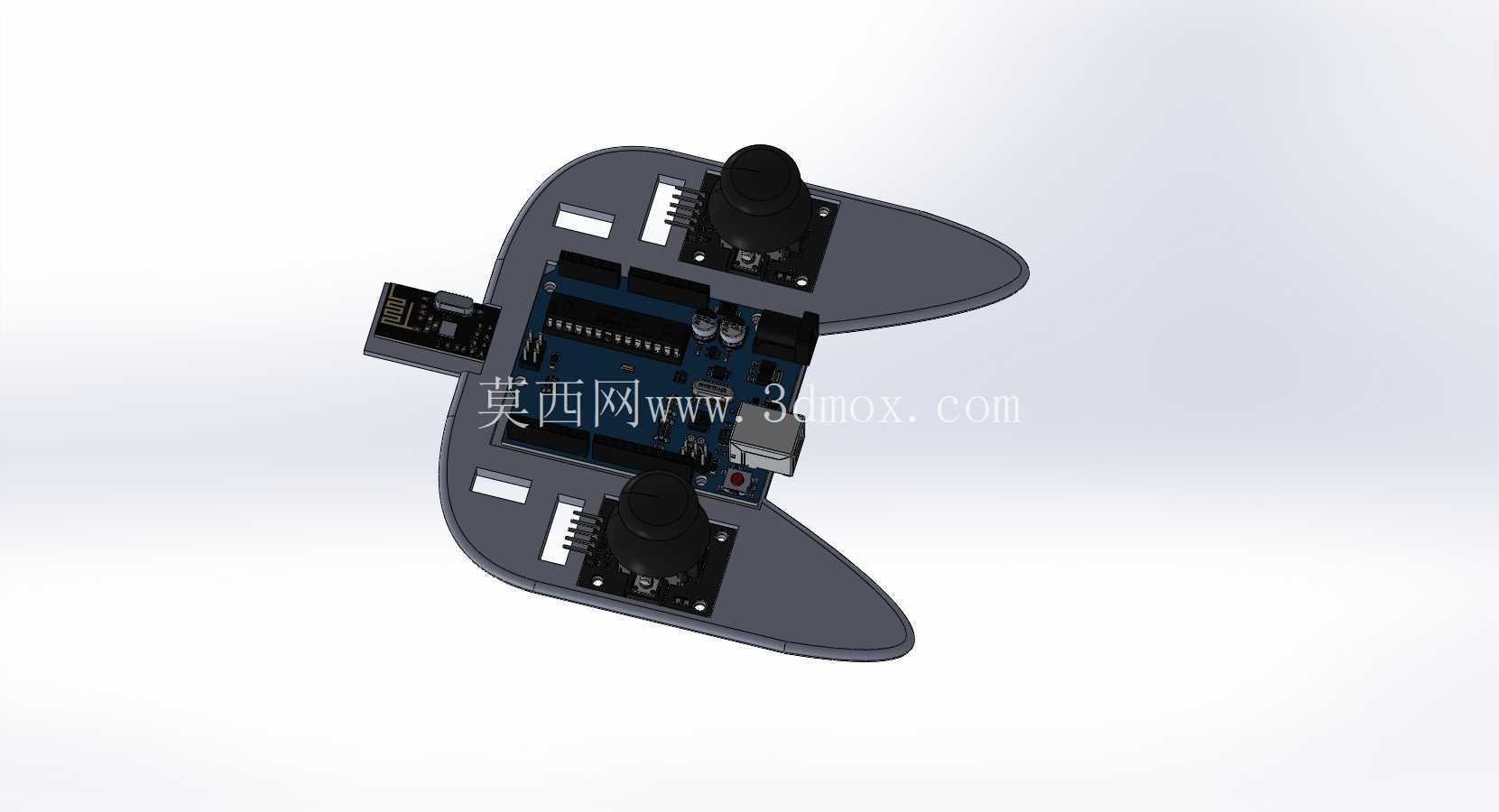

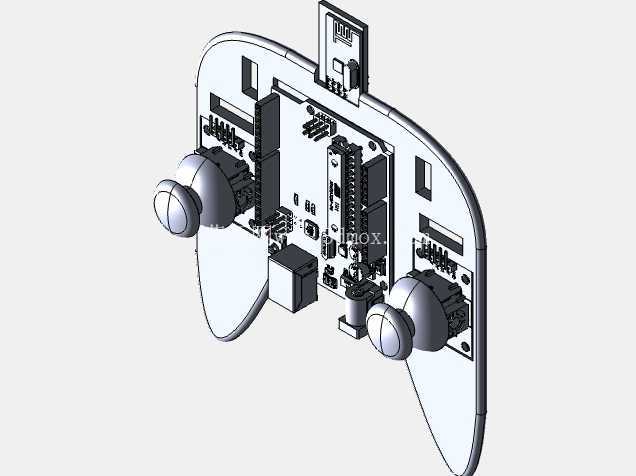

这款手持操控装置的核心控制单元采用Arduino Uno开发板作为主控，整体外形贴合人手握持的人体工学弧度，两侧握把处做了内收的曲面处理，单手握持时掌心与握把曲面的贴合度较高，长时间操控不易产生疲劳感。装置正面上下对称布置两个模拟摇杆组件，摇杆的安装座直接固定在底层PCB支撑板上，摇杆的行程范围与常规游戏手柄保持一致，可输出连续变化的模拟量信号，满足多维度方向控制的需求。

从实际应用场景来看，该装置并非单纯的娱乐类游戏控制器，可直接与同体系设计的遥控接收端配对使用，覆盖小型水下推进装置、轻型无人航行器、桌面级小型机械臂、DIY类移动机器人的手持操控场景，相比通用商用游戏手柄，该装置的电路接口完全开放，可根据被控设备的需求直接修改主控程序，调整摇杆的信号映射逻辑、死区范围、输出信号类型，无需额外做协议破解或信号转接。

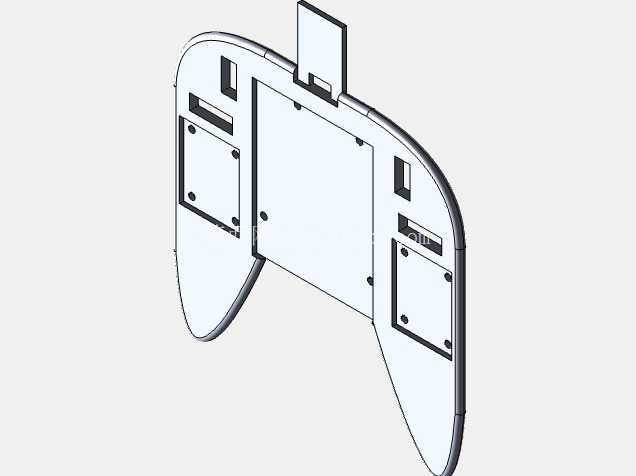

设计过程中优先考虑了电路安装的兼容性，底层支撑板的开孔完全匹配Arduino Uno开发板的安装孔位，开发板可直接通过铜柱固定在支撑板上，USB接口、电源接口的位置预留了足够的插拔空间，不会被外壳结构遮挡。两侧握把的内部预留了电池仓的安装空间，可根据续航需求选择搭载不同容量的锂电池，供电线路直接接入开发板的电源引脚，无需额外改装供电电路。摇杆组件的接线端子直接对应开发板的模拟输入引脚，接线时无需额外做引脚转接，降低了组装的接线复杂度。

外形尺寸方面，整体横向宽度控制在150mm以内，纵向高度约110mm，握把处的最大厚度为35mm，安装时所有电子元件均不超出外壳的轮廓边界，外壳边缘做了2mm的圆角处理，避免握持时的棱角硌手。装置顶部预留了无线通信模块的安装位，可直接插接nRF系列无线通信模块，实现与被控端的无线信号传输，模块的天线位置避开了金属结构件的遮挡，保证信号传输的稳定性。

结构设计上，外壳采用上下分体式结构，上下壳通过螺丝柱连接，拆装时仅需拧下底部的固定螺丝即可打开外壳，方便后续更换元件或调整电路。支撑板上除了固定主控板与摇杆之外，还预留了功能按键的安装位，可根据实际使用需求拓展功能按键，实现模式切换、急停、参数微调等附加功能。所有接线的走线路径都在支撑板上做了走线槽设计，避免组装时线路被外壳挤压造成短路，同时也能让内部线路排布更规整，减少线路之间的信号干扰。

从实际使用的可靠性角度出发，摇杆选用了带按压功能的模拟摇杆，除了XY两个方向的模拟量输出之外，还可通过摇杆按压实现数字信号输入，拓展操控的维度。握把处的外壳表面可根据需求粘贴防滑垫，提升手部出汗时的握持稳定性。装置整体重量控制在200g以内，长时间单手持握不会有明显的负重感，适合户外移动场景下的操控作业。信号输出端既可以通过USB接口实现有线连接，也可以通过顶部的无线模块实现无线连接，两种连接模式可根据实际使用场景灵活切换，有线模式下可直接通过USB接口供电，无需额外搭载电池，适合固定工位的操控场景；无线模式下依靠内置电池供电，适合移动场景下的远距离操控。
