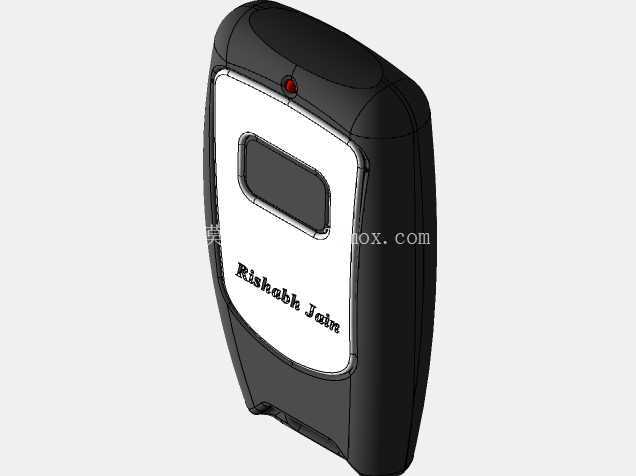

车载遥控无钥匙进入钥匙手持终端结构

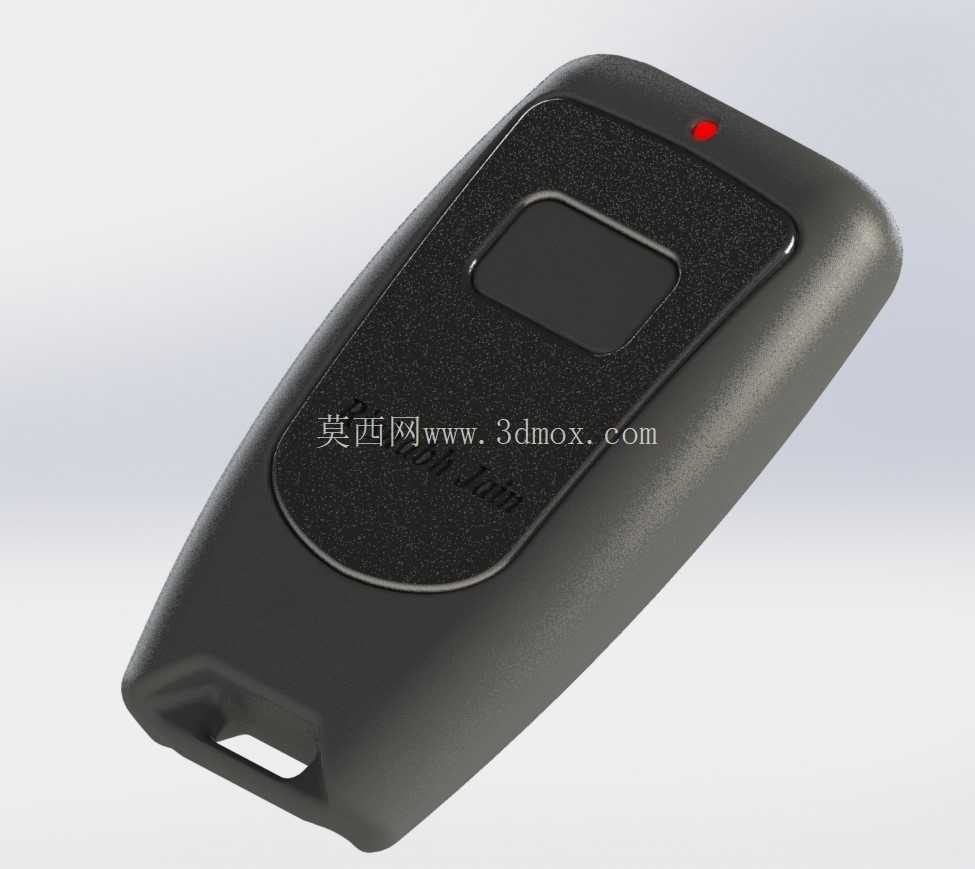

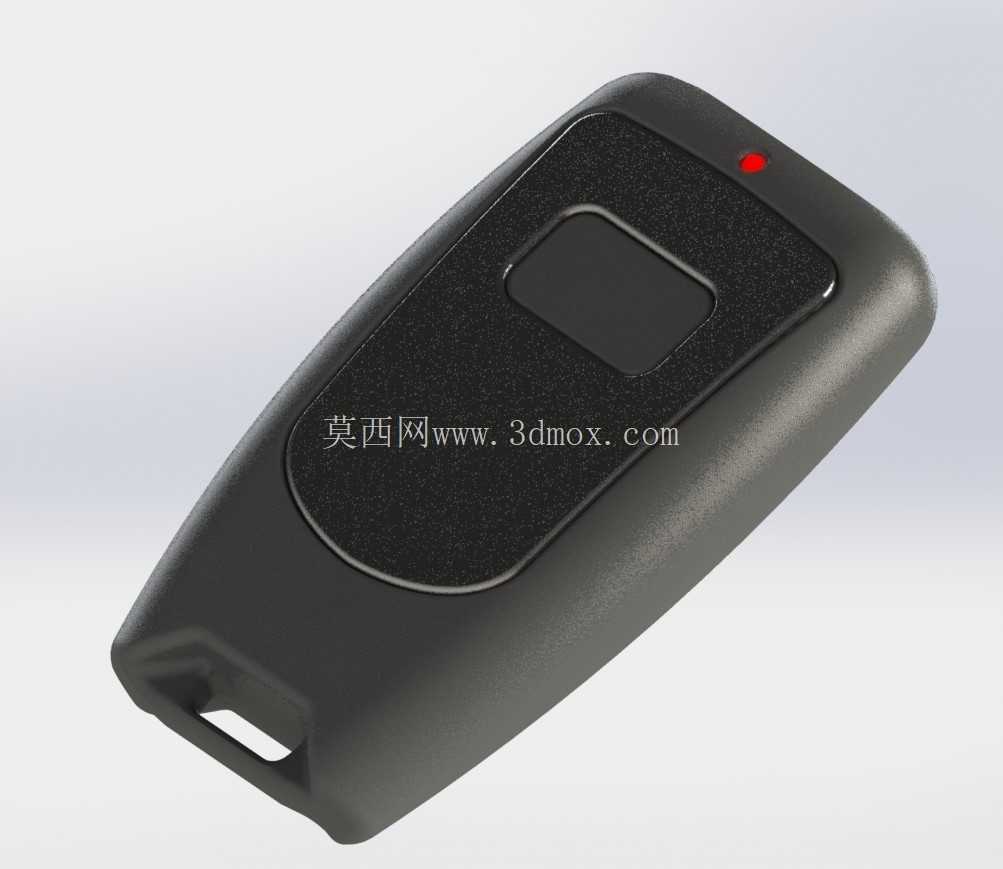

　　日常做车载电子配套结构开发时，这类遥控钥匙的结构适配是很常见的需求，它的核心应用场景覆盖乘用车辆、部分园区门禁、私人车库闸机的无钥匙权限验证场景，用户无需掏出机械钥匙，在有效射频范围内触发按键即可完成解闭锁、后备箱开启这类操作，部分同形态产品还会集成寻车、远程启动的拓展功能。从实际使用的工况出发，这个手持终端的设计首先要考虑手持握持的贴合度，整体轮廓做了收窄的楔形处理，边缘全部做了R角过渡，单手握持时食指可以自然搭在按键区域，不会出现硌手的问题，底部的挂孔做了内凹的加强结构，搭配钥匙环挂载时，挂孔位置的壁厚比周边壳体厚0.8mm，避免日常揣兜携带时反复拉扯出现开裂。

　　壳体的分模线设置在侧面的弧面转折位置，上下壳采用卡扣加超声焊接的固定方式，既可以保证日常跌落时的壳体连接强度，也能满足IP54级别的防尘防泼溅要求，应对日常雨天携带、手汗浸润这类场景不会出现内部电路板进水短路的问题。表面处理上，按键区域做了细晒纹的磨砂质感，和周边的亮面壳体形成质感区分，同时磨砂区域可以提升手指接触时的摩擦力，冬天戴薄手套操作也不容易打滑，顶部的红色指示灯位置做了局部的透光薄壁厚设计，壁厚控制在0.6mm，既可以保证灯光触发时的光线均匀透出，日常未触发状态下也不会看到内部的灯珠结构，保证外观的整体性。

　　从安装边界来看，内部的容纳空间需要匹配射频电路板、纽扣电池座、按键轻触开关的堆叠尺寸，整体壳体的内部净空长度控制在65mm，宽度32mm，最大厚度14mm，预留0.2mm的装配间隙方便电路板的定位安装，按键的触发行程设计在0.5mm，按压力度控制在2.5N左右，既不会因为太轻出现误触发，也不会因为按压力度过大影响操作手感。做这类结构建模的时候，要特别注意挂孔位置的应力集中问题，在挂孔和主体连接的位置做渐变的壁厚过渡，不要出现直角的结构突变，同时壳体的内表面要做均匀的壁厚设计，整体壁厚保持在1.8mm，避免注塑生产时出现缩痕、翘曲的问题，按键周边的间隙控制在0.15mm，既保证按键可以顺畅活动，也不会出现缝隙过大进灰的情况。

　　另外考虑到日常使用中的跌落场景，四个边角的位置内部做了小的加强筋结构，距离外表面0.3mm，跌落时可以分散冲击力，避免边角位置直接开裂，电池仓的位置设计在壳体下半部分，和挂孔位置错开，更换电池时不需要破坏超声焊接的结构，通过单独的电池盖卡扣固定，更换电池的操作可以由用户自行完成，不需要专业工具。射频信号的透传方面，壳体整体采用ABS材质，不会对2.4G或者常见的315M、433M射频信号造成屏蔽，不需要额外在壳体上做天线开槽，保证信号的有效传输距离可以达到15-30米的常规使用要求，指示灯的位置正对电路板上的灯珠，偏移量控制在0.2mm以内，避免灯光出现偏位漏光的问题。
