FrSky X8R航模遥控接收设备结构建模

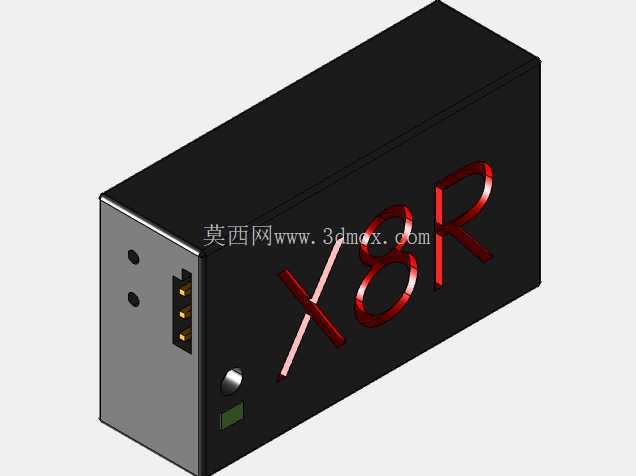

　　在航模、小型无人设备的遥控链路搭建场景中，接收端的结构适配性直接决定整机的装配效率与信号稳定性，这款FrSky X8R接收单元的三维建模完全围绕实际装机需求展开，还原了产品从外部接口到内部安装边界的全部结构细节。从实际装机的角度看，这类16通道接收单元主要适配多旋翼无人机、固定翼航模、小型地面机器人的遥控信号接收场景，能够同时处理多路舵机、电调的控制信号输出，在D8模式下可兼容8通道的传统遥控发射端，全范围工作模式下可实现1.5公里以上的信号覆盖，完全满足中小型无人设备的遥控距离需求。建模过程中首先锁定了产品的核心安装边界，整机外形尺寸控制在46.5毫米×27毫米×14.4毫米，重量仅16.8克，这个尺寸参数是经过多轮装机验证的最优值，既能够容纳16通道的信号处理电路与双天线接口，又不会在小型航模的机身内部占用过多装配空间，适配绝大多数250级到550级多旋翼无人机的机身接收舱安装位，也可以通过双面胶或者扎带直接固定在固定翼航模的机身侧板上，不需要额外设计定制安装支架。

　　结构设计上，接收单元采用了分体式双天线布局，建模时完整还原了两根天线的出线位置与走线自由度，天线通过柔性引线与主体连接，实际装机时可以将两根天线呈90度夹角布置，最大化全方向的信号接收能力，避免机身金属结构、碳纤维板对信号的遮挡影响，这也是这类航模接收设备区别于普通民用无线接收模块的核心设计点。主体外壳采用薄壁卡扣式结构，壁厚控制在1.2毫米，既保证了外壳的结构强度，能够承受航模飞行过程中的振动与轻微冲击，又尽可能压缩了整机重量，外壳表面的通道标识、接口对位标记都在模型表面做了还原，方便装机时快速识别通道序号与接线位置，避免接错舵机线序导致的设备调试问题。

　　接口部分的建模严格匹配实际接插件的尺寸公差，底部的信号输出排针间距为标准2.54毫米，能够直接适配通用的航模舵机插头，不需要额外转接，顶部的天线出线口做了圆角过渡处理，避免飞行过程中振动导致天线引线被外壳棱角磨损失效。供电部分的结构设计适配4V到10V的宽电压输入范围，建模时预留了内部稳压电路的安装空间，能够直接从航模的电调BEC输出取电，不需要额外配置降压模块，5V供电状态下工作电流仅100mA，不会给整机供电系统带来额外负担。RSSI信号输出端口的结构也做了精准还原，能够输出0到3.3V的模拟信号强度电压，方便飞控系统实时监测遥控信号质量，触发失控保护逻辑。

　　从结构设计的思路来看，这款接收单元没有采用冗余的装饰性结构，所有外形特征都服务于实际装机需求：外壳侧面的散热槽对应内部功率放大电路的发热位置，能够在飞行过程中利用迎面气流带走电路工作产生的热量，保证长时间工作的稳定性；边角处的R2圆角处理既避免了装机时划伤操作人员的手，也减少了外壳应力集中的问题，在受到轻微撞击时不会出现边角开裂的情况；外壳上的绑定槽位专门为扎带固定设计，槽深0.8毫米，扎带绑定后不会滑动移位，即使在大机动飞行的振动环境下也能保证接收单元的安装位置固定，不会因为位置偏移导致天线指向变化影响信号接收效果。对于三维建模从业者来说，这个模型的参考价值在于完整呈现了小型航模电子设备的结构设计逻辑：在极小的尺寸空间内平衡电路布局、接口布置、安装固定、信号性能的多重需求，所有的外形特征都有对应的工程实际用途，没有多余的设计元素，建模时需要严格控制各个特征的尺寸公差，尤其是接插件、安装位的尺寸必须和实物完全一致，才能保证后续装配设计时的干涉检查准确性，在做整机航模装配设计时，可以直接调用这个模型进行接收舱的布局规划，提前预留天线走线空间与接插件插拔操作空间，减少后续样机制作时的装配问题。
