桌面级六轴协作机械臂结构设计方案

　　这款六轴机械臂的结构设计，最初瞄准的是小负载桌面级作业场景，常见于3C电子产线的精密装配工位、实验室样本分拣操作台、小型加工单元的上下料点位，区别于大负载重载工业臂，它的作业半径控制在0.8米范围内，末端额定负载3kg，足够覆盖螺丝锁付、小型元器件搬运、视觉检测点位移位这类高频轻载作业需求。从关节布局来看，六个转动轴的排布完全参照拟人化手臂运动逻辑，底座回转关节承担整臂水平方向360度的姿态调整，采用交叉滚子轴承支撑，抵消径向与倾覆力矩，保证底座安装后整臂运转的同轴度，安装边界上底座预留四个M6的沉头安装孔，可直接固定在铝型材工作台台面或者专用支架上，安装面平面度要求控制在0.1mm以内，避免长期运转出现关节偏磨。

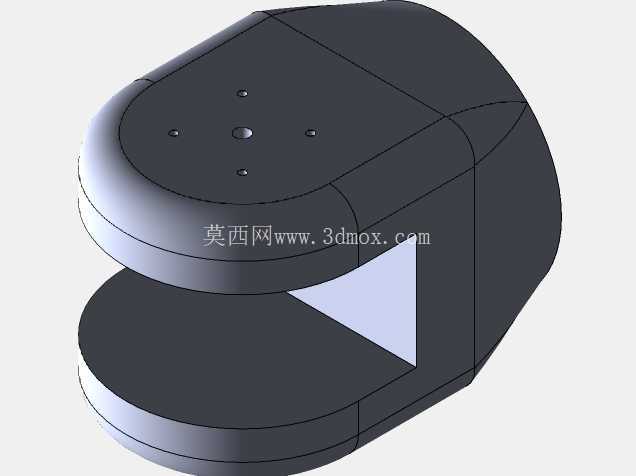

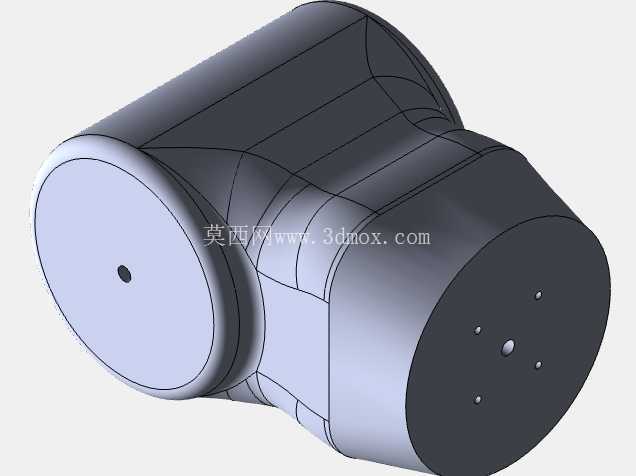

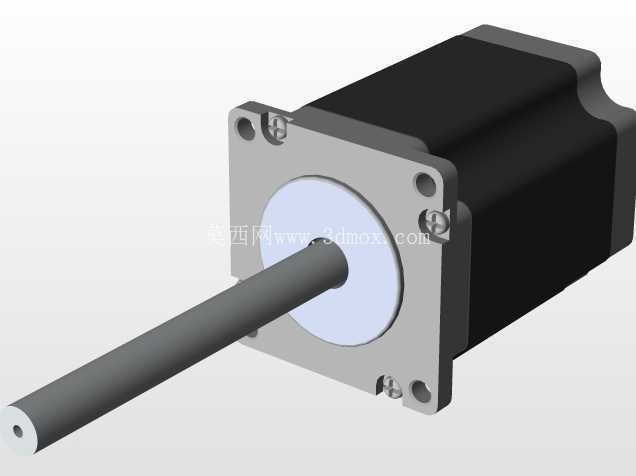

　　大臂俯仰关节与小臂俯仰关节承担臂体的抬升与伸展动作，关节内部采用谐波减速器搭配直流伺服的传动方案，传动间隙控制在0.5弧分以内，保证重复定位精度能达到±0.02mm，满足精密装配的对位要求，臂体内部预留走线槽，所有动力线与编码器线都从臂体内部穿过，避免外部走线在运转过程中出现剐蹭、缠绕问题，也能减少车间粉尘、切削液对线束的侵蚀。腕部三个关节分别实现末端的回转、俯仰、偏转动作，末端法兰采用标准ISO 9409-1-40-4-M6接口，可快速适配夹爪、吸盘、螺丝批头、视觉相机等不同执行末端，无需额外加工转接件就能完成末端工具的快换。

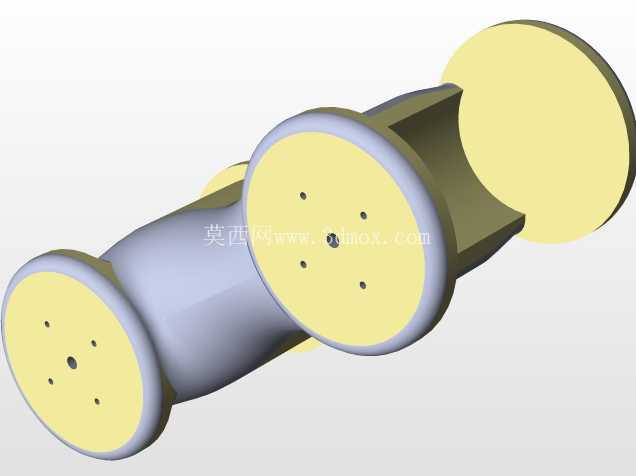

　　设计过程中特意对臂体的自重做了优化，大臂与小臂的壳体采用铝合金一体铣削成型，在保证结构刚性的前提下将整臂自重控制在12kg以内，既方便安装搬运，也能降低关节电机的负载，提升动态响应速度，臂体的运动包络线经过反复校核，在全行程运动过程中不会与自身结构、常见的桌面安装基座产生干涉，相邻关节的运动限位采用硬件限位加软件限位双重保护，硬件限位采用聚氨酯缓冲块，避免超程运动时出现刚性撞击损坏减速器。从实际应用的适配性来看，这款机械臂可直接搭配普通的工业控制器使用，IO端口预留充足，能对接产线的PLC信号，也能搭配视觉系统完成无序抓取作业，底座的安装尺寸兼容市面上多数桌面级工作站的台面开孔标准，不需要对现有工作台做大规模改造就能完成部署。

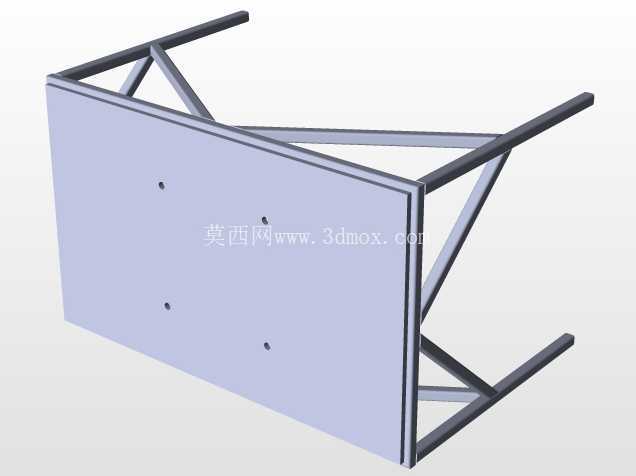

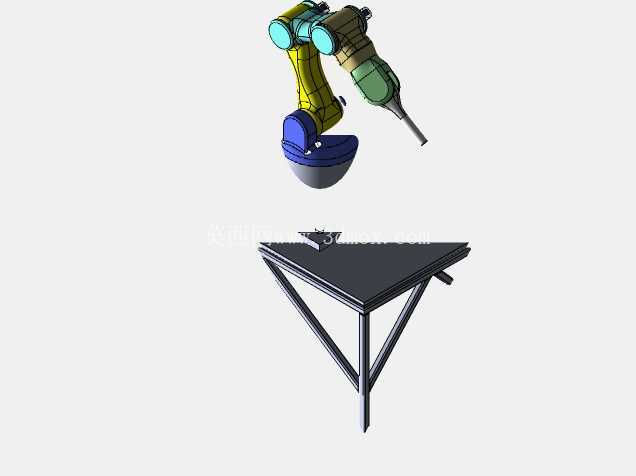

　　关节处的密封结构采用双唇形密封圈，防护等级达到IP54，能适应普通车间的粉尘环境，也能抵御少量的切削液飞溅，满足一般加工场景的使用要求。在结构校核阶段，对臂体全伸展姿态下的末端变形量做了有限元分析，在额定负载下末端最大变形量不超过0.1mm，完全能满足精密作业的刚性要求，关节处的轴承选型都经过寿命计算，在额定工况下连续运转寿命不低于3万小时，减少后期的维护频次。腕部关节的走线采用中空结构设计，末端执行器的气管、信号线可以从腕部中心穿过，不会因为腕部的连续回转造成线束扭断，这一设计也大幅降低了末端走线的故障率。不同于大型工业机械臂需要专门的地基固定，这款六轴机械臂因为自重轻、负载小，只要安装台面的承重能达到50kg以上、平面度满足要求就能稳定运行，既可以固定在专用的三角支架上做移动式作业，也可以直接安装在流水线旁的工作台上完成固定工位的重复作业，适配的场景非常灵活。
