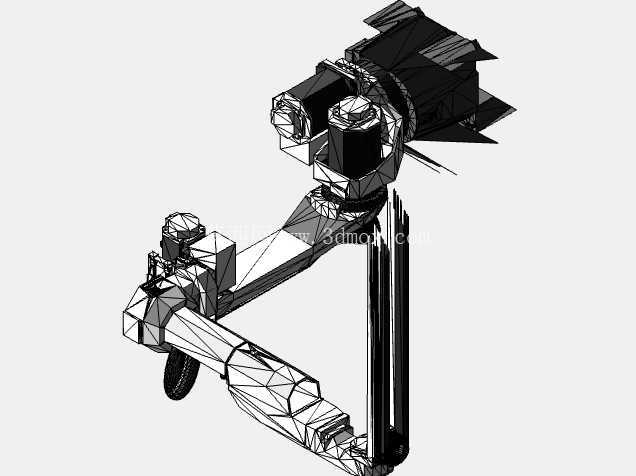

发那科M-10iA7L六轴工业机械臂结构设计

在汽车零部件装配线、3C电子精密组装工位、机床加工单元的上下料环节，这类长展臂六轴机械臂的出镜率一直居高不下，这款发那科M-10iA7L的结构设计，刚好踩中了中小负载高速作业场景的核心需求。先从安装边界说起，该机械臂底座采用方形铸铁基座设计，固定孔位按照工业现场通用的膨胀螺栓安装间距排布，既支持落地式正装，也能适配吊顶倒装、侧装甚至倾斜安装的工况，不管是紧凑的机床内部取件空间，还是高位的物料输送线对接场景，都能通过安装方式的调整规避空间干涉，基座的重心经过优化，大臂全伸展状态下底座的倾覆力矩控制在安全阈值内，不需要额外加装过于厚重的配重块，减少了安装面的承重要求。

从功能特性来看，7kg的有效载荷刚好覆盖绝大多数中小零件的搬运、装配需求，1440mm的臂展长度比同负载级别的标准臂机型多出近200mm的作业半径，在不增加设备占地的前提下，能覆盖更大范围的作业工位，单台设备就能兼顾两台相邻机床的上下料，或是横跨三个装配工位完成工序间的物料转运，能帮产线减少设备投入数量。6轴的关节配置让末端执行器能到达工作范围内任意姿态的位置，哪怕是机床内部结构复杂的夹具工位，或是工件需要翻转、侧装的装配场景，都能通过关节角度的组合调整，让末端工装以最优姿态对接作业点，±0.03mm的重复定位精度，能满足精密零件装配、机床精准上下料的精度要求，不会出现工件装偏、取放错位的问题。

设计思路上，这款机械臂的关节走线采用了内置式管线包设计，所有的动力线、信号线都从臂体内部的走线槽穿过，外部没有裸露的管线，一方面避免了高速运动过程中管线和周边设备、工件发生剐蹭缠绕，减少了管线磨损导致的故障，另一方面也让臂体的外形更简洁，在狭窄空间内运动时不会因为外挂管线额外占用空间。关节处的密封结构按照工业车间的常见环境设计，能阻挡切削液飞溅、粉尘进入关节内部，适配机加工车间、装配车间的常规作业环境，不需要额外加装复杂的防护外罩。大臂和小臂的结构采用了轻量化的高强度铸铝材质，在保证结构刚性、满足高速运动下形变控制要求的前提下，尽可能降低了臂体自身重量，既提升了运动速度，也减少了关节电机的负载损耗，高速运行时的震动控制也做了针对性优化，启停过程的冲击小，能延长关节减速器的使用寿命。

实际应用场景中，这款机械臂除了常规的物料搬运、机床上下料，还能适配包装工位的工件装箱、码垛轻量工件，也能通过末端搭载视觉传感器、力控传感器，完成精密零件的定位装配、打磨去毛刺等工序，设备的控制器支持和主流的产线PLC、机床控制系统通讯，能快速接入现有自动化产线，不需要额外做复杂的协议转换。示教端支持便捷的点位示教、路径编程，现场调试人员不需要掌握复杂的编程语言，就能快速完成作业路径的设置，后期换产调整的效率很高。从结构建模的角度来看，这款机械臂的关节配合间隙、臂体的运动包络都按照实际设备参数还原，能直接用于产线布局的干涉仿真、离线编程的路径验证，也能作为非标自动化设备集成方案中的标准设备模块调用，帮助设计人员快速完成产线方案的三维布局，提前排查空间干涉、作业半径不足等设计问题，减少现场调试的整改工作量。
