多关节柔性工业机械臂结构设计

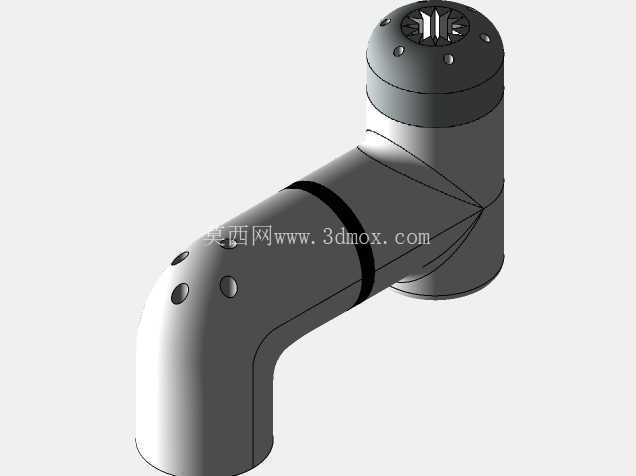

　　这款多关节柔性机械臂的结构设计，核心围绕狭小空间内的作业可达性展开，区别于传统六轴工业机械臂的大负载刚性定位思路，这款臂体采用分段式串联关节布局，每段臂管之间采用回转铰接结构，可实现多平面内的角度弯折，适配电子装配、实验室样本转运、狭小腔体内检测作业这类对作业空间要求严苛、负载需求不大的场景。从结构设计逻辑来看，臂体的每段关节都预留了走线空腔，末端执行器的动力线缆、信号线缆可完全内置在臂管内部，避免外置走线在臂体弯折过程中出现线缆缠绕、剐蹭周边设备的问题，这一设计在洁净车间作业场景下优势尤为明显，不会因线缆外露积尘影响洁净度等级。

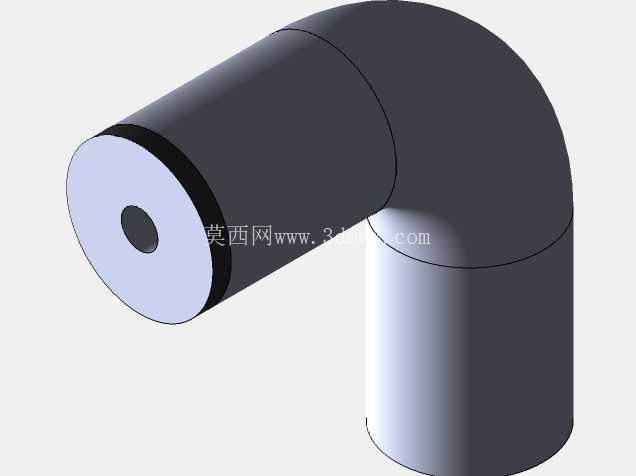

　　关节处的铰接结构采用了径向定位+轴向限位的配合方式，每处关节的转动角度范围都做了机械硬限位设计，避免调试过程中臂体过度弯折导致内部线缆扯断、关节结构卡死的问题，同时硬限位的位置可根据实际作业场景的边界需求做小幅调整，适配不同工位的安装空间限制。末端执行器的安装法兰采用标准快换接口设计，可兼容夹爪、吸盘、视觉检测探头、小型涂胶头等多种末端作业工具，无需对臂体末端结构做二次改造即可快速切换作业功能，适配小批量多品种的柔性生产工位需求。

　　从安装边界来看，这款机械臂的底座采用法兰式安装结构，安装孔位采用圆周均布设计，可直接固定在工作台面、设备侧壁或者移动AGV平台上，底座的安装面平面度要求控制在0.1mm以内，保证臂体运行过程中不会因安装面不平产生额外的振动偏移。臂体完全展开后的作业半径覆盖范围可满足常规桌面级作业工位的需求，完全收拢后整体占用空间不足展开状态的三分之一，可在闲置时收拢停靠在工位侧边，不占用过多的生产操作空间。臂体的每段臂管采用轻量化的薄壁结构设计，在保证结构刚性满足额定负载下形变量不超过0.05mm的前提下，尽可能降低臂体自身重量，减小关节驱动单元的负载压力，提升臂体运动过程中的响应速度与定位稳定性。

　　在实际产线应用中，这类柔性机械臂可替代人工完成电路板元器件插接、小型零件的分拣转运、精密组件的涂胶点胶、检测工位的样本上下料等重复度高、操作空间狭小的作业内容，相比人工操作可保持长时间的作业一致性，降低重复操作带来的人工疲劳误差。设计过程中针对关节处的转动配合做了间隙优化，每处铰接位置的配合间隙控制在合理范围内，既保证关节转动过程无卡滞，又避免间隙过大导致臂体末端定位精度超差，同时关节位置预留了润滑脂加注通道，可在设备定期维护时快速完成润滑保养，无需拆解臂体结构。臂体的外形采用圆滑过渡设计，没有突出的棱角结构，避免在人机协同作业场景下剐蹭操作人员，符合协作类作业设备的安全设计要求，同时外表面采用哑光硬质涂层处理，耐油污、耐轻微剐蹭，适配一般工业生产车间的使用环境，日常清洁维护仅需擦拭表面即可，无需特殊的养护操作。
