带同步带轮输出端的步进电机结构设计

项目分类:电机 发布时间:2026-01-20 ID:1124436
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计
  • 带同步带轮输出端的步进电机结构设计

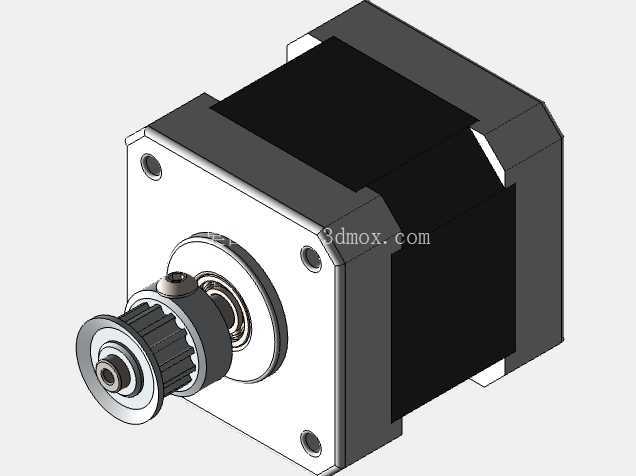

在小型自动化传动场景中,这类带前置同步带轮的步进电机应用覆盖范围极广,从桌面级3D打印设备的轴系进给、小型贴装设备的物料移位,到通讯类测试工装的工位切换、电子生产流水线的短距精准传动,都能见到这类结构的身影。区别于裸轴输出的标准步进电机,这套结构直接在输出轴端集成了同步带轮与配套轴承限位结构,省去了用户自行加装传动件时的同轴度调校环节,能有效降低现场装配的误差累积。

从实际使用的角度看,这类集成输出结构的步进电机,核心作用是将电控系统发出的脉冲信号转化为固定步距角的旋转输出,通过同步带轮将扭矩传递给从动负载,因为同步带传动本身具备无滑差、传动比恒定的特点,搭配步进电机的开环定位特性,就能在不需要额外编码器反馈的场景下,实现稳定的位置控制,足够应对多数中低负载、定位精度要求在0.1毫米级别的工位动作需求。

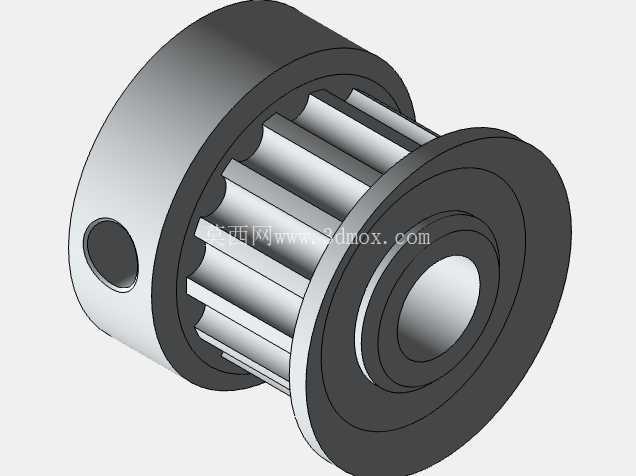

设计这套结构的时候,首先要考虑的是安装边界的适配性,电机主体采用常见的42系列方形机座设计,机座四个角预留的安装孔位完全符合行业通用安装尺寸,不管是直接锁附在设备铝型材框架上,还是搭配减震安装座固定,都不需要额外做转接板的二次加工。输出端的同步带轮选型匹配常用的MXL型齿形,带轮的挡边高度做了限位设计,能避免传动过程中同步带出现爬带、掉带的问题,带轮与电机轴之间采用顶丝锁紧的固定方式,既方便后期维护更换,也能保证传动过程中不会出现轴与轮的相对滑动。

结构细节上,电机前端盖与输出带轮之间额外设置了支撑轴承,这个设计的考量是为了抵消同步带张紧后带来的径向力,避免径向载荷直接作用在电机本身的内置轴承上,延长电机的整体使用寿命。电机本体的定子与转子配合间隙控制在合理范围内,既保证转动过程中无卡滞,也能降低步距角的输出误差,机身的外壳做了平整的切削加工,表面没有多余的凸起结构,方便用户在机身侧面加装霍尔传感器或者原点触发挡片。

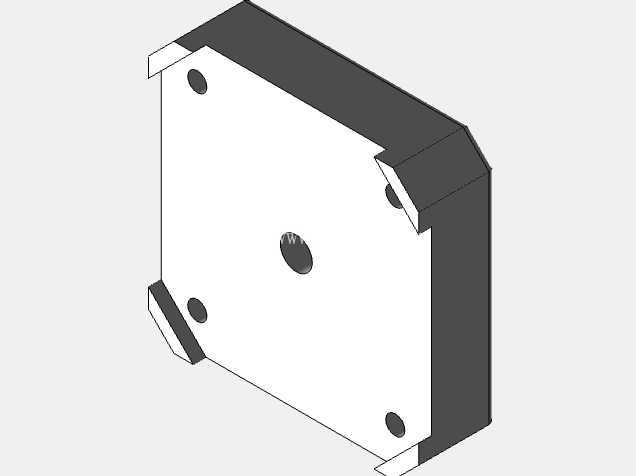

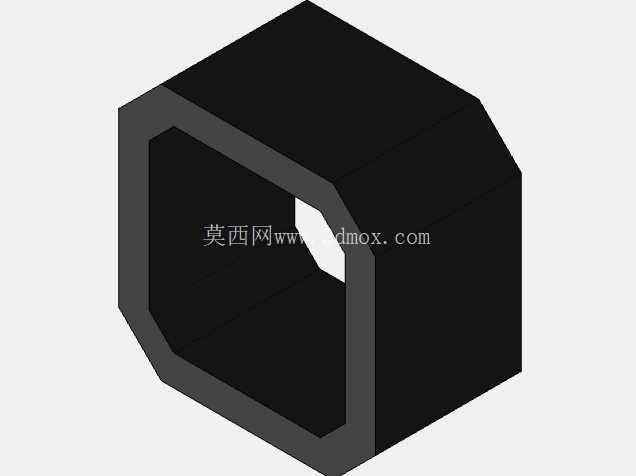

在装配逻辑上,整个结构的零件拆分遵循易装配、易维护的原则,前端盖、定子壳体、后端盖之间通过长螺栓贯穿锁紧,输出轴上的轴承、同步带轮都可以在不拆解电机定子部分的前提下单独拆卸更换,日常维护时不需要重新调整电机内部的气隙间隙,能大幅降低现场运维的时间成本。安装尺寸方面,机座的安装孔中心距完全遵循通用标准,输出轴的伸出长度、同步带轮的节圆直径都做了适配性设计,保证配套的同步带安装后,带面与电机安装基准面平行,不会出现带轮偏磨的问题。

从选型适配的角度来说,这类结构的步进电机适合用在负载扭矩不超过0.5牛米、传动转速在每分钟300转以内的场景,因为集成了输出带轮,不需要用户额外计算轴伸长度、带轮安装位的避让空间,只要匹配对应齿形的同步带和从动轮,就能快速搭建起整套传动链路,对于快速迭代的非标自动化设备开发来说,能有效缩短结构设计的周期,减少传动端的出错概率。

实际使用中还要注意,这类结构的安装固定需要保证电机轴与从动轴的平行度,虽然前端的支撑轴承能承受一定的径向偏载,但如果平行度误差过大,还是会加剧同步带和轴承的磨损,设计时在电机安装位预留少量的调节余量,就能方便现场调整同步带的张紧力,不需要额外加装张紧轮结构,进一步简化整体设备的结构复杂度。
