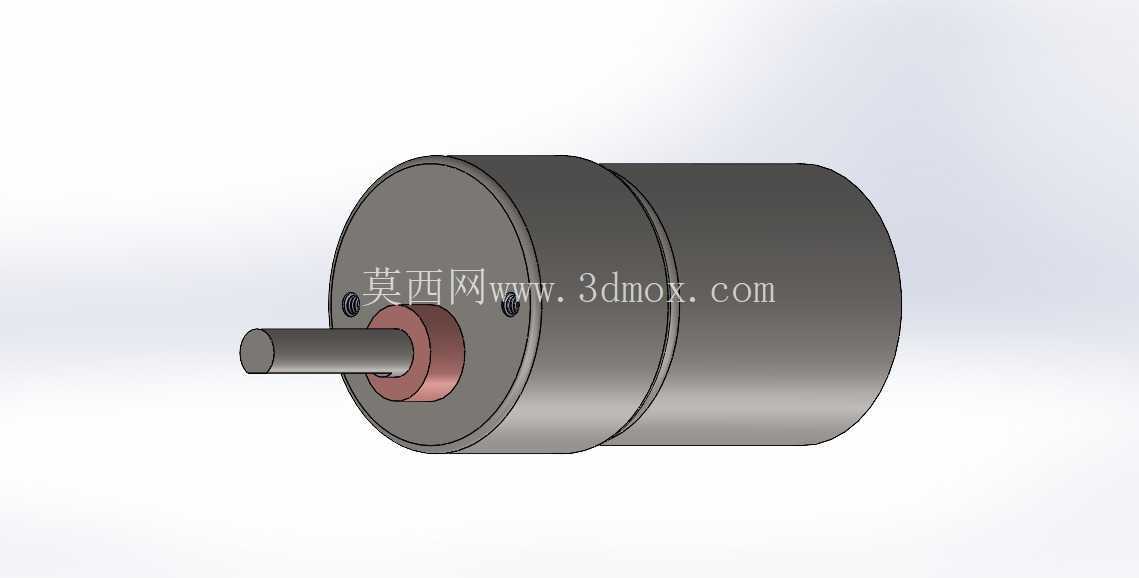

TETRIX MAX 12V减速直流电机结构

这款12V直流减速电机常被用于教育机器人竞赛平台、小型桌面自动化装置、学生科创项目的动力输出环节，在TETRIX搭建体系里属于核心驱动部件，适配标准的铝型材搭建孔位，不需要额外做复杂的转接件就能完成固定。从结构设计来看，电机采用分体式布局，输出端的减速箱与后端的电机本体通过止口配合定位，周向用两颗小螺钉锁紧，既保证了减速齿轮组的同轴度，也方便后期拆解维护、更换磨损的齿轮件。输出轴采用单扁位设计，配套对应的轮毂或者联轴器时，不需要额外加工键槽，靠紧定螺钉顶在扁位上就能传递扭矩，避免了轴与连接件之间的打滑问题，这种设计对于快速搭建的场景非常友好，不需要复杂的机加工工序就能完成动力对接。

从安装边界来看，电机本体为圆柱形结构，减速箱端的法兰面上预留了两个对称的安装孔，孔位间距匹配TETRIX体系的标准孔距，既可以通过法兰面直接贴装在搭建结构的立板上，也可以配套专用的电机固定座，夹持在圆柱型的机身上完成安装，两种安装方式都能保证输出轴的轴线与安装基准面平行，避免带轮或者齿轮啮合时出现偏载。输出轴的伸出长度经过核算，刚好能穿过标准厚度的搭建铝板，留出安装同步轮、联轴器的空间，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短无法安装传动件。

实际选型使用时，这款电机的12V额定电压适配常规的锂电池、桌面直流电源，不需要额外搭配升压或者降压模块，减速箱的减速比设定兼顾了输出转速与扭矩，既可以直接驱动轮子完成机器人的移动，也可以通过丝杠、齿轮齿条转换为直线运动，完成小型机械臂的关节驱动、物料推送装置的动力输出。设计建模时，所有的安装孔位、轴径、机身外径都按照实物的装配尺寸做了还原，包括减速箱与电机本体的配合台阶、输出轴的扁位尺寸、安装孔的沉头深度都做了精准复刻，在做整体装配仿真时，可以直接调用这个模型完成干涉检查，不需要反复测量实物尺寸调整安装位置。

在做结构布局时，要注意电机尾部的出线方向，建模时预留了出线的空间，避免安装时导线被机身与结构件挤压破损，电机的机身外径公差按照常规的冲压件公差设定，配套固定夹时可以留出0.1mm的间隙，既方便装拆，也不会因为间隙过大导致电机运行时出现抖动。输出轴的径向跳动控制在合理范围内，搭配齿轮传动时，中心距的公差可以放宽到0.05mm，不会出现卡滞或者啮合间隙过大的问题。对于做教育机器人设计、小型自动化装置开发的结构工程师来说，这个模型可以直接放入装配体中，完成整体的布局验证，不需要从零开始绘制电机的三维结构，能节省大量的建模时间，同时保证安装尺寸的准确性，避免后期加工结构件时出现孔位不对、轴伸干涉的问题。
