微型有刷直流驱动电机精密结构设计

做小型消费电子、玩具类传动结构设计快十二年，经手的微型驱动件少说也有上百款，这类小尺寸直流电机的选型和建模，最容易踩的坑从来不是性能参数够不够，而是安装边界和实际负载的匹配度。这次做的这款微型直流电机，最早是给掌上智能玩具的行走机构做配套驱动，后来发现不少小型通讯外设的微调机构、桌面文创的动力模块也能适配，索性把结构细节全部做了参数化还原，方便不同场景的工程师直接调用改型。

先从实际应用场景说，这类微型电机的使用场景跨度其实比很多人想的大：低龄电动玩具的行走、转向驱动里，它要扛住小朋友摔碰带来的径向冲击，输出轴的径向跳动量必须控制在0.02mm以内，不然齿轮啮合很容易打齿；小型通讯设备的天线自动微调机构里，它要在低电压下保持稳定的输出扭矩，不能出现低速爬行的问题，不然天线对位精度达不到要求；甚至一些便携美容仪的振动模块、迷你风扇的驱动单元，用的也是同规格的电机，只是输出端的连接结构做了微调。

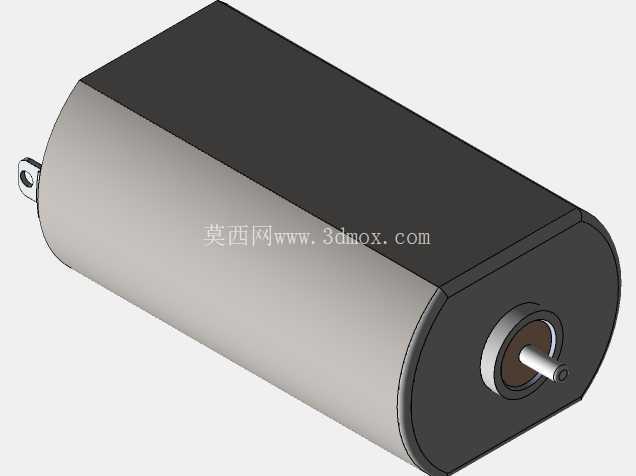

设计的时候最先卡的是外形尺寸边界，这类小电机的安装空间往往是整机里挤出来的，所以外壳的圆柱度、端盖的同轴度都做了严格的公差约束：主体机壳采用拉伸成型的薄壁结构，壁厚控制在0.3mm，既保证足够的结构强度扛住装配时的压装力，又能最大限度压缩径向占用空间；输出端的端盖采用含油轴承嵌装结构，没有额外的轴承压装凸台，整个安装端面是平整的圆形，不管是用胶接固定还是卡簧压装，都能适配不同的安装方式。输出轴的直径做了2mm的标准尺寸，轴端做了1mm长的扁位，方便安装传动齿轮或者摇臂的时候不用额外打定位孔，直接靠扁位传递扭矩，避免长时间正反转出现轴孔打滑的问题。

功能特性上，这款电机的设计特意平衡了空载转速和堵转扭矩的关系，没有一味追求高转速——毕竟小尺寸应用里，很多场景需要的是带载启动能力，不是空转的高转速。内部的磁钢采用弧形瓦状结构，和机壳内壁完全贴合，磁路漏磁控制得比较好，相同输入功率下能比普通方块磁钢的电机多出15%左右的输出扭矩；换向器采用银铜合金材质，电刷用的是高耐磨的铜石墨复合片，连续运转的寿命能满足消费类产品的使用周期要求，不会用上几个月就出现换向火花大、转速不稳的问题。

建模的时候特意把所有配合面的公差都做了参数化关联，比如机壳和端盖的配合过盈量、轴承和端盖孔的配合间隙、输出轴和轴承的配合公差，都按照实际量产的工艺要求做了设置，工程师调用的时候不用再重新核对配合尺寸，直接根据自己的安装空间调整机壳长度、输出轴长度就能快速生成适配的型号。另外特意把电机的出线端位置做了可调整的参数化设计，不管是尾部轴向出线还是侧面径向出线，都能通过参数切换快速生成，不用重新绘制走线结构。

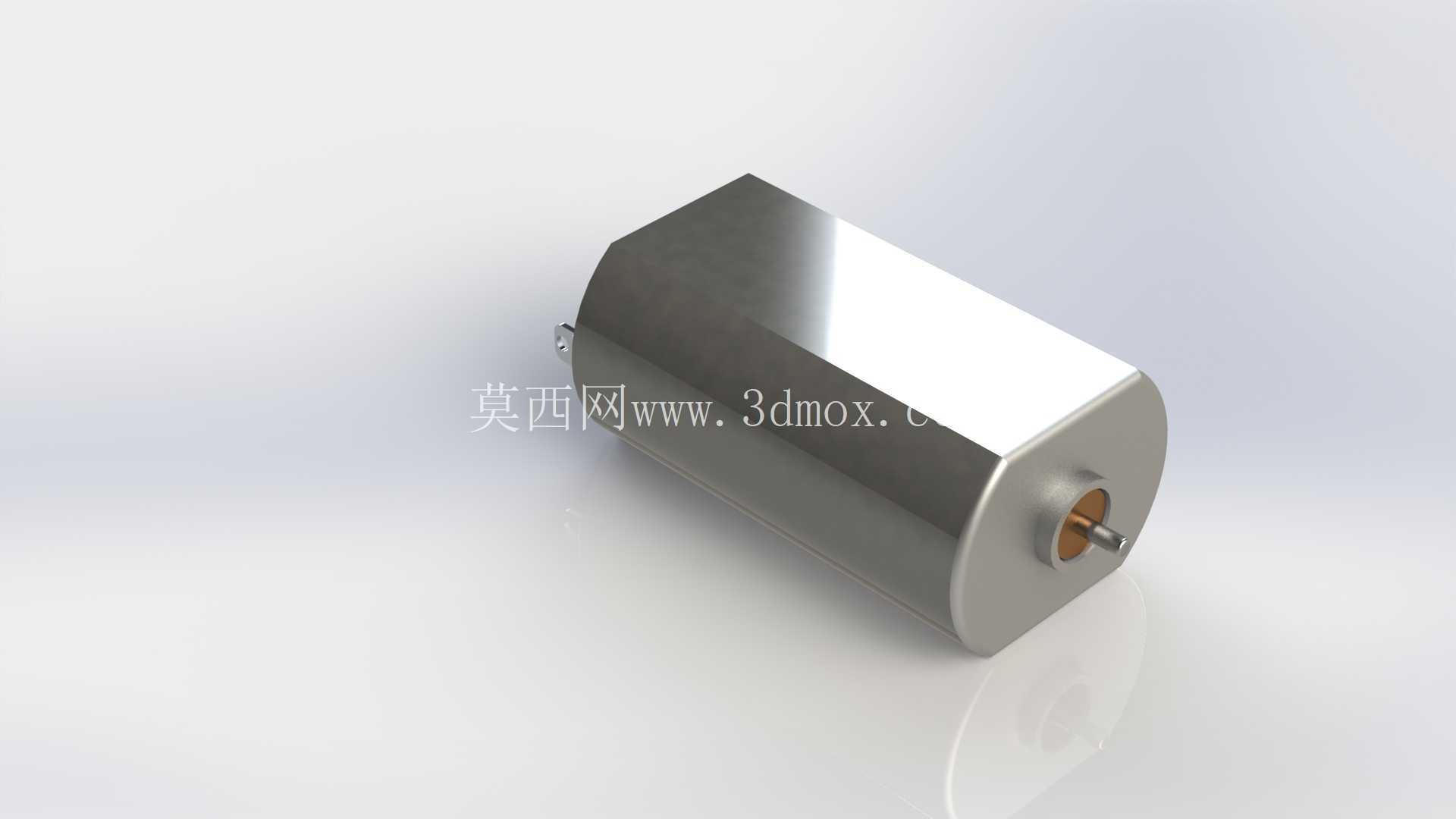

很多刚入行的工程师选这类微型电机的时候，容易只看标称的电压和转速，忽略安装时的轴向间隙预留——这款电机在建模的时候，特意把内部的轴向窜动间隙做了0.1mm的预留量，安装的时候如果输出端有轴向负载，只要不超过这个间隙量，就不会出现端盖被顶变形、电刷和换向器接触不良的问题。另外机壳的表面做了哑光金属质感的外观还原，做整机渲染的时候不用再重新给材质，直接调用就能出真实的装配效果，不管是做产品方案演示还是结构干涉检查，都能直接用。

之前给客户做一款迷你遥控车的传动结构时，一开始选的普通微型电机，因为安装空间留得太极限，电机外壳和车轮支架差了0.2mm装不下去，后来就是用这个参数化模型直接把机壳外径微调了0.2mm，同时保持内部磁钢、绕组的尺寸不变，不用重新开模就解决了安装问题，这也是做这类通用驱动件三维模型的实际意义：不是做一个只能看的外观件，而是能直接对接生产、适配不同安装场景的工程化模型，每个尺寸、每个配合都能对应实际的加工工艺，选好之后直接导出工程图就能给供应商打样，不用再反复核对结构细节。
