打印机用4线步进电机结构设计

项目分类:电机 发布时间:2026-01-20 ID:1124450
  • 打印机用4线步进电机结构设计
  • 打印机用4线步进电机结构设计
  • 打印机用4线步进电机结构设计
  • 打印机用4线步进电机结构设计
  • 打印机用4线步进电机结构设计
  • 打印机用4线步进电机结构设计
  • 打印机用4线步进电机结构设计

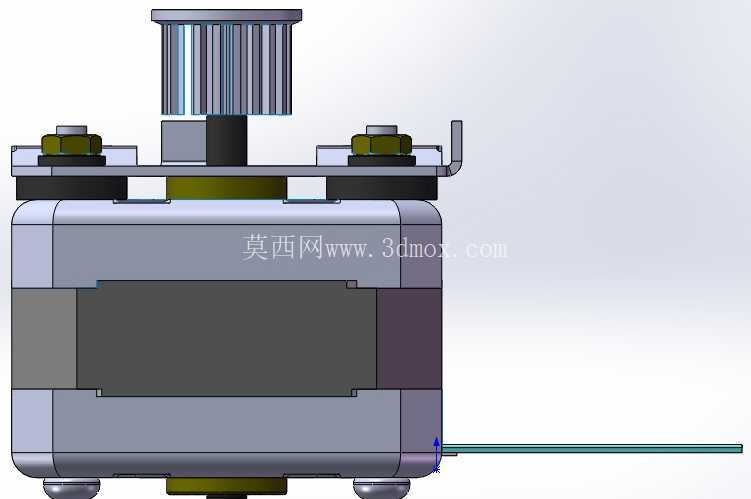

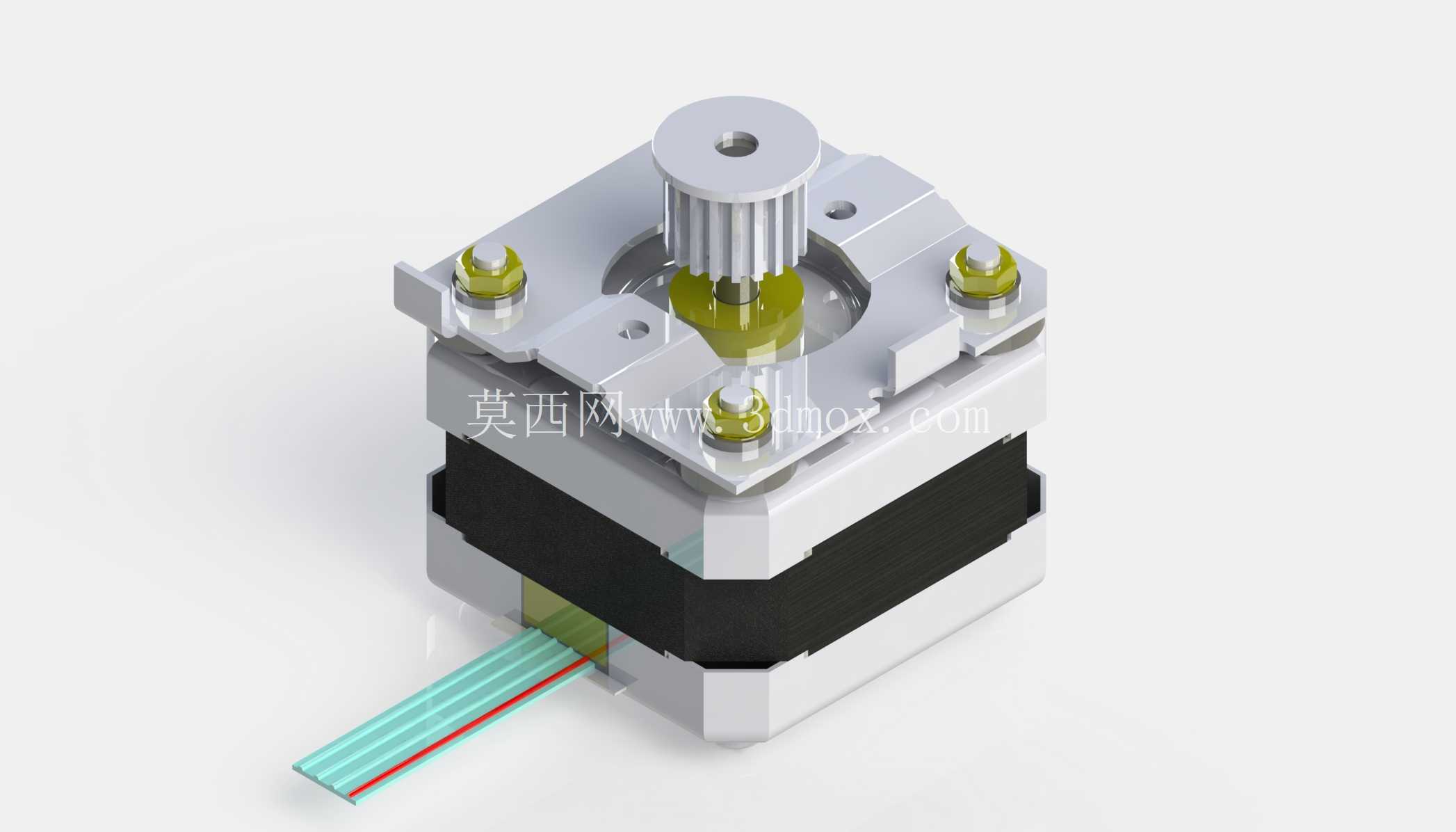

这款步进电机主要面向桌面级FDM3D打印机的运动轴驱动场景设计,作为挤出机构或者XYZ轴的运动执行元件,承担精准位移输出的核心作用。从结构设计来看,电机本体采用方形机座设计,机座边角做了小尺寸倒角处理,既避免安装时锐边划伤操作人员,也能在紧凑的设备安装空间内减少边角干涉的概率。顶部输出轴端预装了同步带轮,带轮的齿形匹配常规2GT同步带规格,带轮与电机轴之间采用紧定螺钉锁紧的固定方式,安装时可以根据实际传动需求调整带轮的轴向位置,适配不同中心距的同步带传动布局。

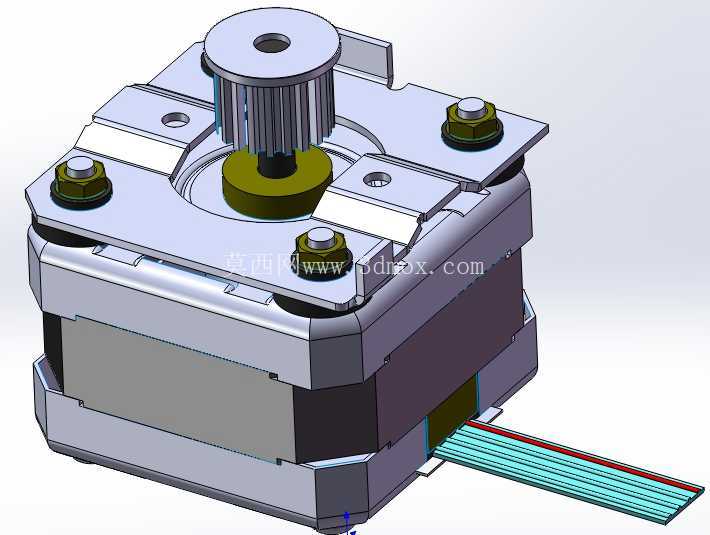

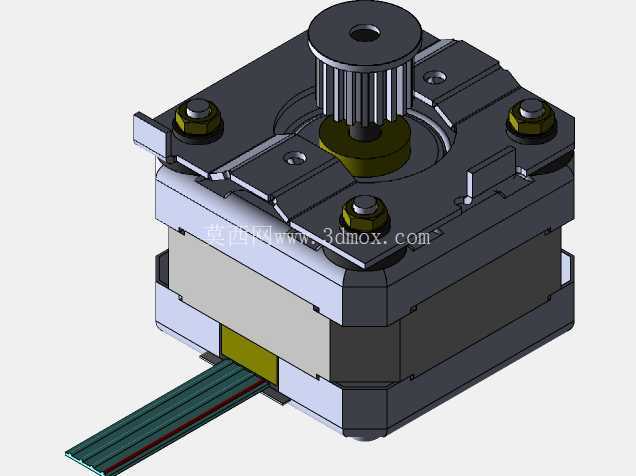

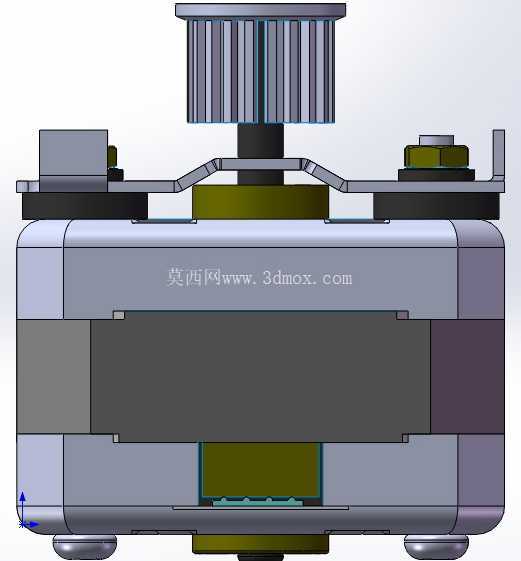

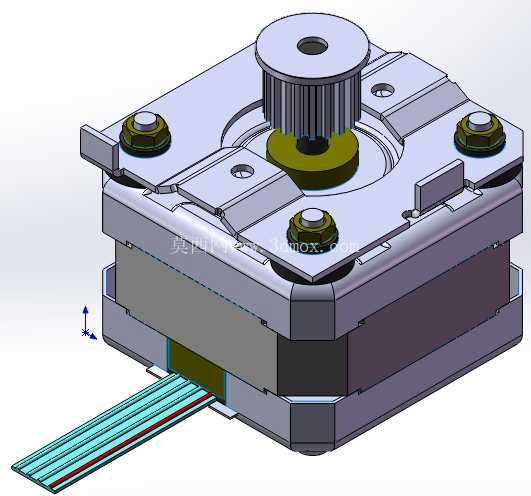

电机顶部的安装支架采用分体式压合结构,支架通过四颗内六角圆柱头螺钉与电机前端盖锁紧固定,支架上预留的安装孔位做了沉头处理,螺钉锁紧后头部不会突出支架表面,不会和周边的走线、结构件产生剐蹭。支架与电机前端盖之间设置了缓冲减震垫,材质为耐油丁腈橡胶,能够吸收电机运行时产生的高频微振动,避免振动传递到打印机机架上引发打印件表面出现振纹,影响成型精度。电机出线端采用4线并排排线引出,线芯为镀锡铜材质,外部绝缘层采用耐温105摄氏度的PVC材料,能够适配打印机机箱内的工作温度环境,排线出线位置做了应力释放结构,避免设备组装、维护拉扯线材时导致线芯从电机绕组端脱焊断裂。

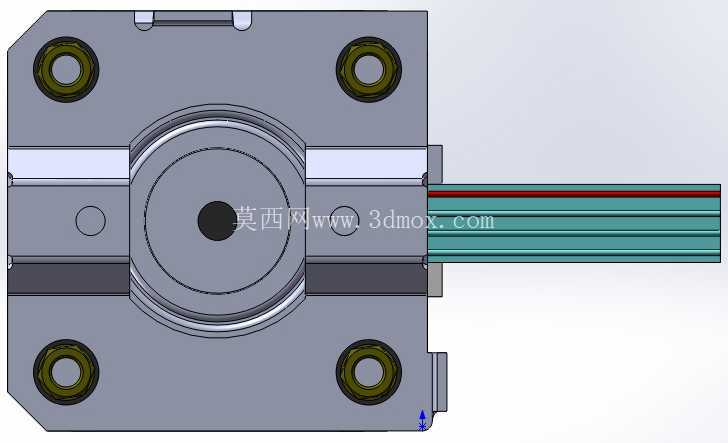

从安装边界尺寸来看,电机本体的方形机座边长为42mm,属于行业通用的42系列步进电机安装尺寸,机座上的安装孔位间距为31mm,适配市面上绝大多数3D打印机的电机安装座开孔尺寸,不需要额外做转接板就可以直接替换同规格的现有电机,降低设备改型的适配成本。电机本体的叠厚尺寸经过优化,在保证足够输出扭矩的前提下控制了轴向总长度,不会因为电机过长挤占打印机内部的其他部件安装空间,适配紧凑结构的桌面级打印机设计需求。输出轴的直径为5mm,轴端做了平面铣边处理,配合紧定螺钉固定带轮或者联轴器时,能够传递更大的扭矩,避免高速启停时传动件出现打滑丢步的问题。

设计过程中重点考虑了打印机实际运行的工况需求,这类应用场景下电机需要频繁启停、正反转切换,并且需要在低速运行时保持足够的扭矩输出,避免丢步导致打印尺寸偏差。因此电机的绕组参数做了针对性匹配,在常用的1-2A驱动电流下就能输出足够的保持扭矩,不需要搭配大电流驱动板,降低设备整体的电控成本。电机的前后端盖均采用镀锌钢板冲压成型,兼顾结构强度与散热性能,电机长时间连续运行时,绕组产生的热量可以通过端盖快速散发到周边空气中,避免电机过热导致扭矩下降、寿命缩短。顶部的同步带轮采用铝合金材质加工,重量轻且转动惯量小,能够提升电机的动态响应速度,配合打印机的运动加减速参数设置,实现更快速的启停动作,提升打印效率的同时保证运动精度。

在实际装配场景中,这款电机的安装流程非常简便,只需要将电机机座对准安装位的定位槽,拧入四颗M3安装螺钉即可完成固定,不需要额外调整同轴度,因为支架与电机本体的装配精度在零件加工阶段就已经做了管控,带轮的径向跳动量控制在0.02mm以内,运行时不会出现同步带跑偏、跳齿的问题。出线端的排线采用标准2.54mm间距的端子接口,可以直接对接市面上主流的3D打印机主板驱动接口,不需要额外改接线序,降低组装环节的人工成本。电机的整体结构做了防尘设计,端盖与定子结合处的缝隙做了密封处理,能够阻挡打印机运行时产生的少量塑料粉尘进入电机内部,避免粉尘堆积在轴承位置导致转动阻力增大、运行噪音升高的问题,延长电机在粉尘工况下的使用寿命。
