并联三角州台达工业机器人结构设计

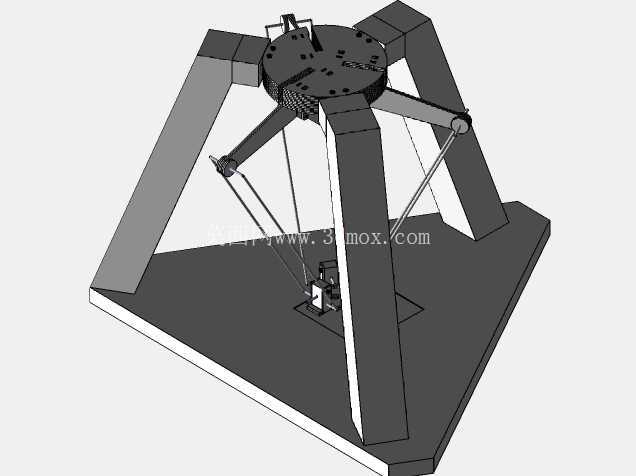

　　这款并联构型的三角机器人，在3C电子小件分拣、食品医药装盒、日化产品理料这类高速拾放场景里适配性极强，相比串联关节机器人，它的运动惯量集中在静平台侧，动平台负载全部由三组平行四边形支链分担，末端执行器能在标准作业行程内实现每秒3-5次的拾放循环，重复定位精度可以控制在±0.1mm区间，完全满足轻工产线高速高精度的上下料、分拣、排列工序需求。从结构设计逻辑来看，整套机构采用经典的3自由度空间并联构型，顶部静平台为正三角布局的安装基准，三组驱动臂的铰接座呈120°均匀分布在静平台外缘，每个铰接座的安装面都做了同轴度公差约束，保证驱动臂回转轴线与静平台中心法线的夹角一致，避免装配误差带来的运动学解算偏差。

　　驱动臂与从动支链之间采用球铰连接，每组从动支链由两根平行的碳纤维拉杆组成，平行四边形的约束结构能保证末端动平台始终保持水平姿态，不会在运动过程中出现姿态偏转，适配吸盘、夹爪等通用末端执行器的安装需求，不需要额外增加姿态调整轴就能完成平面内的拾放动作。安装边界方面，整套机构的底部固定底座为矩形安装板，四个角预留了M8的螺栓安装孔，可直接固定在铝型材机架或者钢构工作台上，静平台到底座的垂直安装高度预留了足够的维护空间，三组支链完全收拢时的最大回转半径不会超出底座外缘，不会和周边的输送线、料仓结构产生运动干涉。设计过程中对支链的运动行程做了硬限位约束，每个驱动臂的铰接位置都设置了聚氨酯缓冲限位块，当驱动臂摆动到极限位置时会先接触缓冲块，避免电机过冲导致支链结构碰撞损坏。从动拉杆的两端球铰采用自润滑轴承衬套，不需要定期加注润滑脂就能满足长时间高速往复运动的耐磨需求，降低产线日常维护的工作量。末端动平台的中心预留了标准的末端执行器安装接口，可直接对接真空发生器管路、夹爪气路以及传感器走线，所有线缆都可以沿支链内侧的走线槽布置，避免高速运动过程中线缆拖拽磨损。

　　在实际产线适配时，可根据作业范围需求调整驱动臂和从动拉杆的长度比例，常规配置下的作业覆盖范围为直径800mm的圆形区域，垂直方向拾放行程为200mm，刚好匹配多数皮带输送线的工作面高度，不需要额外抬高机架就能完成跨线分拣作业。结构件的材质选择上，静平台和底座采用6061铝合金整体铣削加工，在保证结构刚性的前提下尽可能降低整体重量，驱动臂采用硬铝合金材质，从动拉杆采用碳纤维拉挤型材，最大限度降低运动部件的惯量，提升高速运动过程中的动态响应速度，减少电机加减速过程中的负载冲击。

　　整套机构的运动学解算逻辑相对成熟，三个驱动轴采用伺服电机搭配精密减速器驱动，控制器可直接接入产线的PLC控制系统，通过IO信号或者总线通讯接收上位机的拾放坐标指令，能快速完成不同产品的分拣工序切换，换型时只需要调整末端执行器和视觉定位参数，不需要对机械结构做大幅改动。在结构细节处理上，所有铰接位置的销轴都做了防松处理，采用开槽螺母配合开口销锁定，避免长时间高速往复运动导致销轴松脱，球铰的密封端盖采用耐油橡胶材质，可阻挡车间内的粉尘、水汽进入铰接摩擦副，延长铰接部件的使用寿命。底座的安装面做了平面度加工处理，安装时可通过水平仪调整底座水平度，保证静平台的中心轴线与水平面垂直，避免安装倾斜导致的运动精度偏差。
