SCUTTLE机器人双通道PWM电机驱动板

在移动机器人底盘动力控制环节，电机驱动板是衔接主控单元与行走电机的核心功率转换部件，这款适配SCUTTLE机器人的双通道PWM电机驱动器，正是针对小型差速移动平台的动力分配需求完成的结构与电路整合设计。从实际落地场景来看，该驱动板主要服务于教育类移动机器人、小型AGV转运平台、室内巡检机器人的轮组动力输出场景，这类场景普遍要求驱动单元体积紧凑、接线便捷、无需额外外接散热结构即可满足持续运行的功率需求，同时要能兼容常规主控板的IO输出电平，降低整机布线的复杂度。

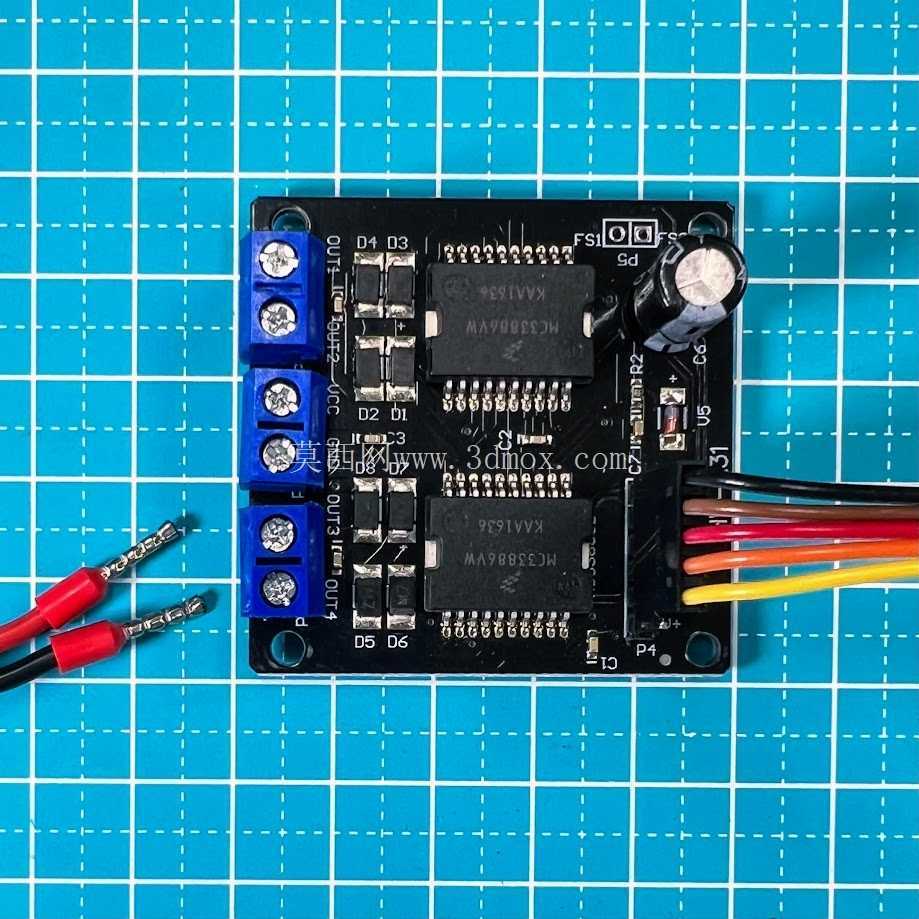

从功能特性层面看，该驱动器总持续输出电流可达10A，采用两片MC33886 H桥芯片作为功率输出核心，可独立对两个车轮的电机进行正反转、转速调节控制，驱动电压覆盖范围为输入电压的-100%至100%，典型适配12V直流供电的低压直流电机，刚好匹配小型移动机器人常用的12V锂电池组供电规格。控制逻辑上仅需两路PWM信号即可完成双轮的全部运动控制，PWM信号输入频率最低支持100Hz，最佳工作频率设定在1kHz，这个频率区间既可以保证电机运转时无明显啸叫，也不会占用主控单元过多的定时器资源，适配绝大多数开源机器人主控板的PWM输出能力。

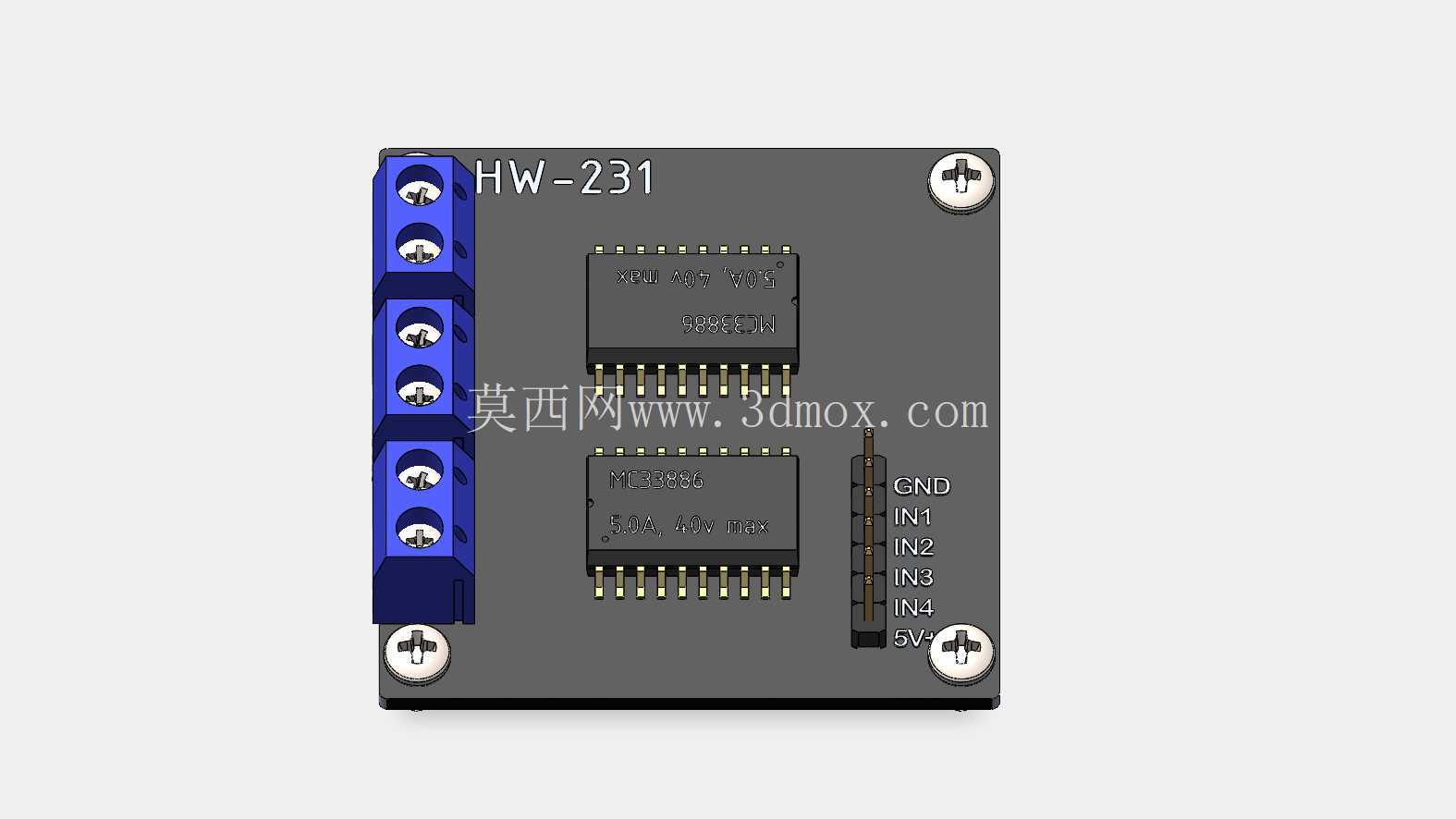

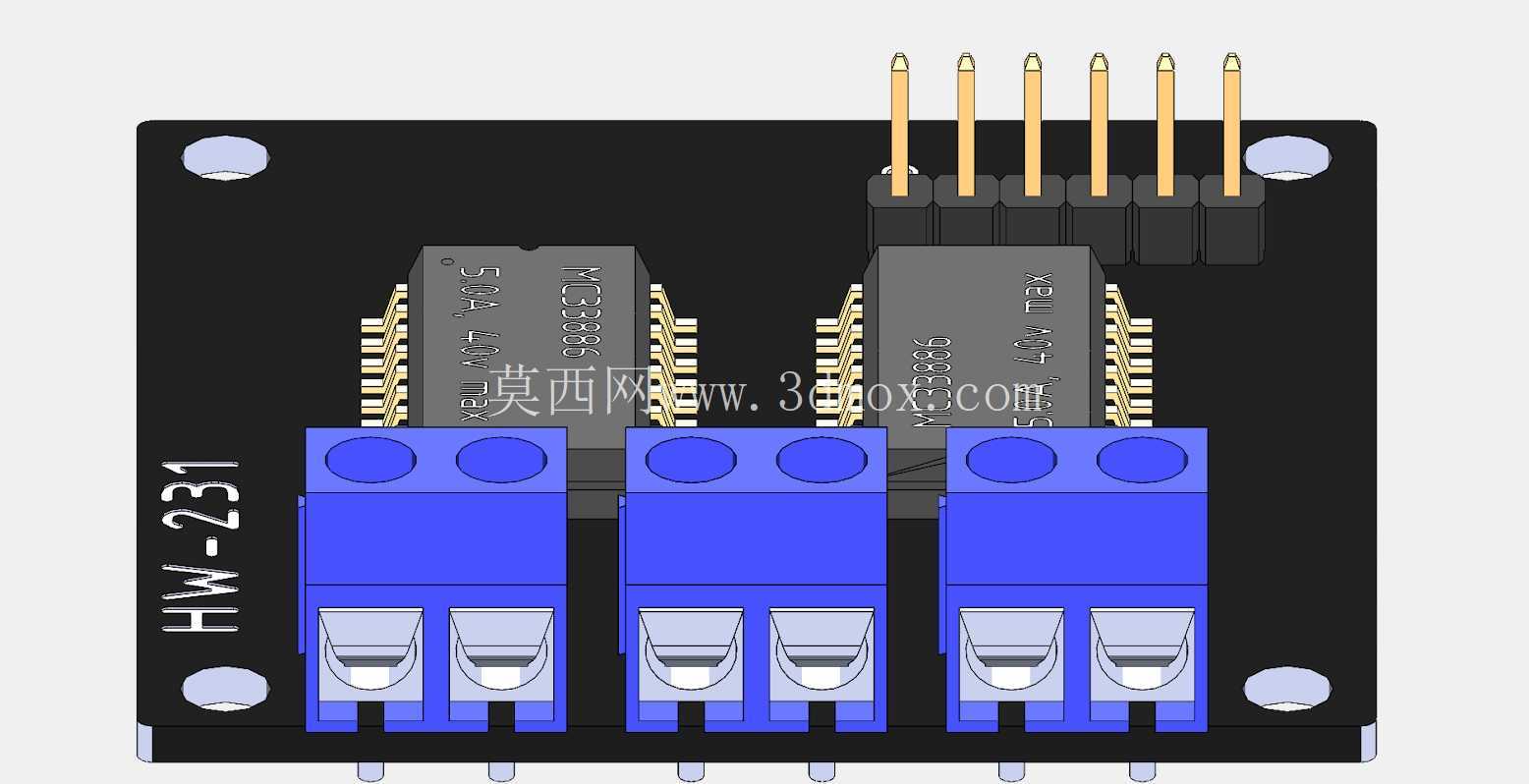

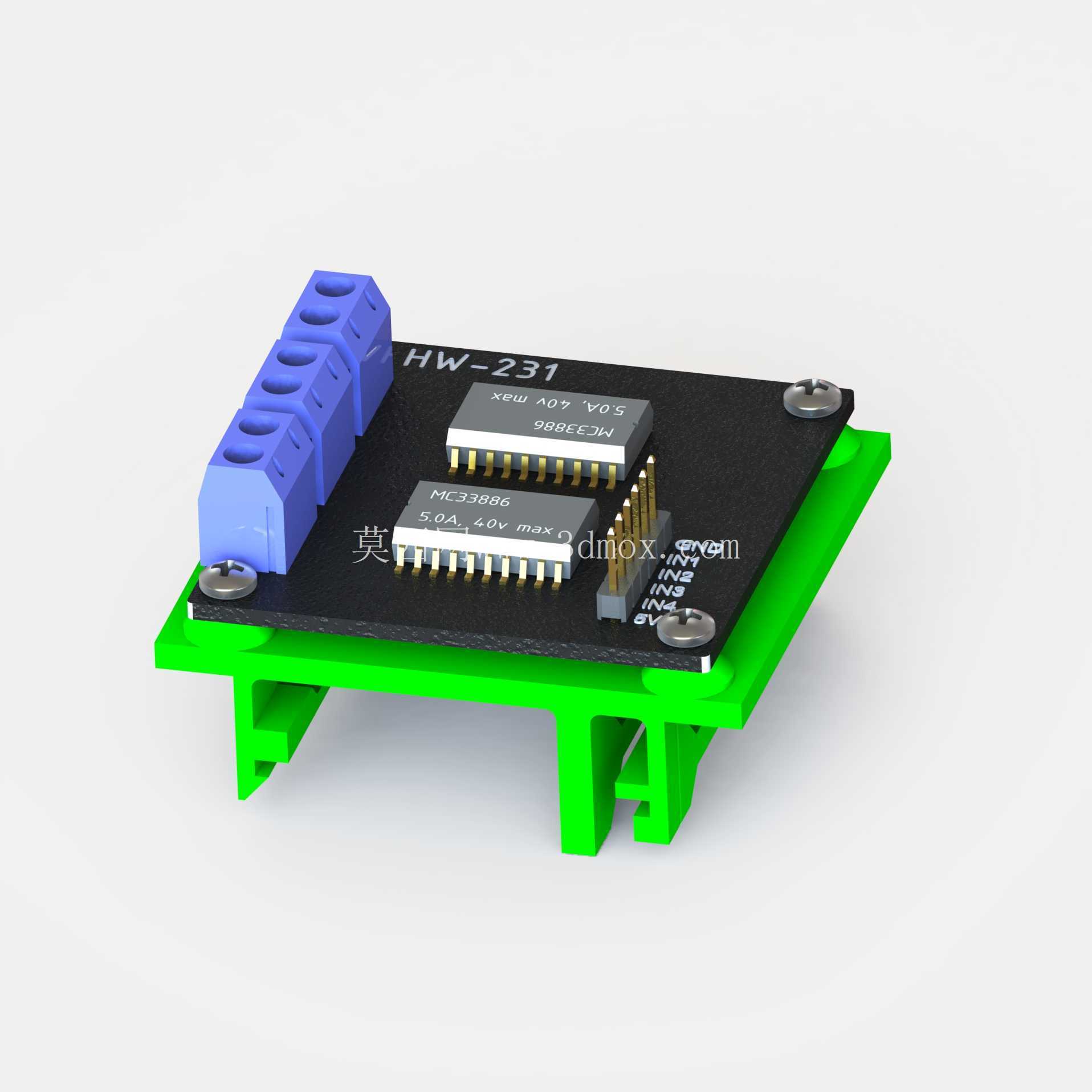

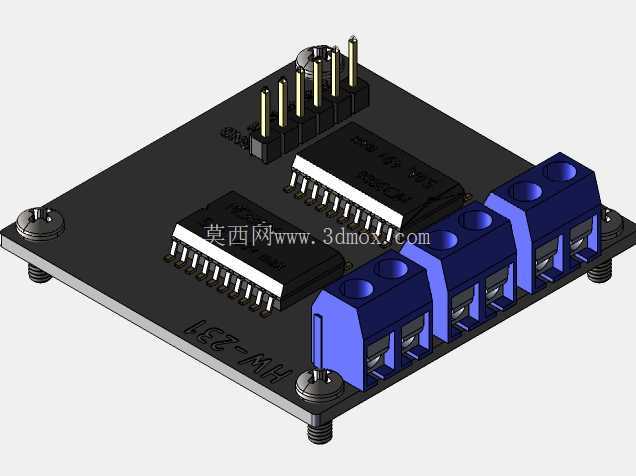

设计思路上，这款驱动板采用了单面元件布局的PCB结构，功率芯片布置在板身中部区域，尽可能缩短功率回路的走线长度，减少大电流走线产生的电磁干扰对控制信号的影响。接线端采用立式蓝色螺钉接线端子布置在板身单侧，分别对应两个电机的动力输出接线位，端子间距预留了足够的操作空间，方便现场接线时使用螺丝刀紧固导线，无需担心相邻端子之间出现短路风险。板身另一侧布置了直插式排针接口，依次标注GND、IN1、IN2、IN3、IN4、5V引脚定义，其中IN1-IN4为控制信号输入引脚，5V引脚可对外输出小电流5V电压给外部传感单元供电，GND引脚用于和主控单元共地，保证控制信号的电平匹配稳定性。板身四个角预留了标准3mm直径的安装孔，孔位间距符合小型电子模块的通用安装规范，可直接通过铜柱固定在机器人底盘的亚克力或者铝合金安装板上，安装时无需额外设计定制转接支架，安装边界清晰，不会和底盘上的电池、主控板、传感器支架产生结构干涉。

结构细节上，板身整体采用矩形轮廓，元件最高高度不超过接线端子的顶部高度，安装后整体厚度控制在15mm以内，对于底盘内部安装空间紧张的小型机器人来说，这个尺寸可以很方便地嵌入底盘层间空隙，不会额外增加整机的高度尺寸。功率芯片表面没有加装额外的散热片，依靠PCB板身的铜箔散热即可满足10A总电流下的持续工作需求，在常规室内25摄氏度环境下连续运行2小时，芯片表面温度不会超过60摄氏度，完全满足教育场景下机器人长时间调试运行的散热要求。板身表面印刷了清晰的丝印标识，包括板号HW-231、各引脚定义、接线端子功能，装配和调试过程中无需额外查阅原理图即可完成接线，降低了现场调试的出错概率。

从实际选型适配角度看，这款驱动板的输出能力刚好匹配单轮持续电流3A以内、峰值电流5A以内的小型直流减速电机，也就是SCUTTLE机器人标配的轮组电机参数，当应用在其他同规格差速驱动机器人上时，只要电机参数在这个电流范围内，都可以直接替换使用，不需要重新修改驱动板的安装孔位和接线逻辑。电路设计上加入了基本的过流保护逻辑，当单路输出电流超过芯片阈值时会自动切断输出，避免电机堵转时烧坏功率芯片或者主控单元，提升了整机运行的可靠性。对于三维建模从业者来说，在搭建小型移动机器人整机数字样机时，这款驱动板的模型可以直接复用到底盘装配体中，提前验证安装孔位对齐情况、接线空间预留是否充足、和周边部件的间隙是否满足布线要求，减少实物装配阶段出现结构干涉的概率，缩短整机开发的迭代周期。
