六自由度焊接机械臂结构设计方案

这款六自由度焊接机械臂的结构设计，核心围绕自动化焊接场景的实际作业需求展开，在关节布局、负载分配、安装适配层面都做了针对性的工程考量。从应用场景来看，这类机械臂主要适配汽车零部件焊接、五金构件拼焊、钢结构小件焊接等自动化产线工位，可替代人工完成重复度高、焊接烟尘大、作业轨迹一致性要求高的焊接工序，相比人工焊接能大幅降低焊缝偏差率，减少弧光、烟尘对作业人员的职业伤害。

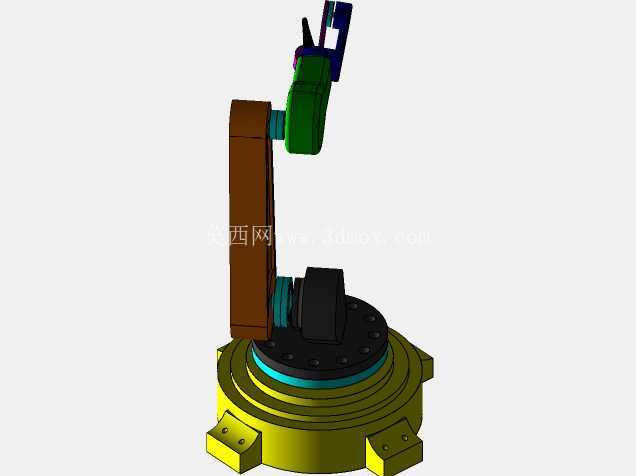

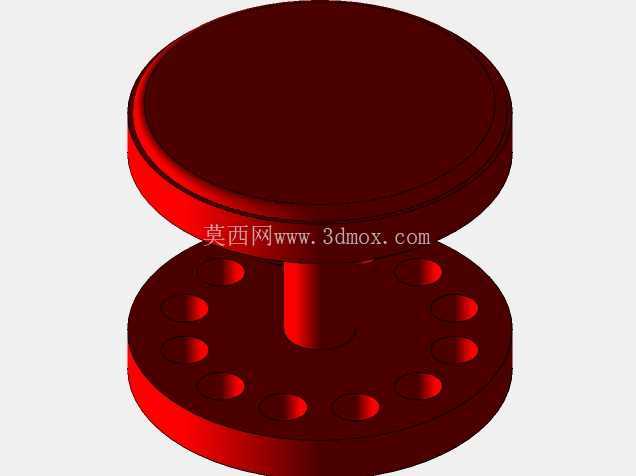

从功能特性上看，六个旋转关节的布局覆盖了从底座回转到大臂俯仰、小臂摆动、腕部三个维度旋转的全自由度范围，作业半径可覆盖底座周边环形作业区域，能够完成平面直线焊、空间曲线焊、多角度角焊等多种焊缝轨迹的走枪动作，末端可适配气保焊枪、氩弧焊枪等不同焊接执行端，关节处的密封结构可阻挡焊接飞溅、车间粉尘进入关节传动腔，适配焊接车间多尘、多飞溅的作业环境。底座采用法兰式安装结构，安装面预留了均匀分布的螺栓固定孔，可直接固定在焊接工位的钢结构基座或者地面预埋板上，安装边界需预留底座直径1.2倍以上的操作维护空间，避免周边设备干涉底座360度回转动作，底座内部预留了走线腔，可将动力线缆、信号线缆、焊枪送丝管、气路管道从内部走线，避免作业过程中线缆剐蹭工件或者被焊接飞溅烫损。

设计思路上，大臂采用箱型截面结构，在保证结构刚性的前提下尽可能降低臂体自重，减少关节驱动负载，小臂采用轻量化的异形截面设计，兼顾末端运动灵活性与结构抗扭性能，腕部三个关节采用紧凑化布局，缩小末端执行端的运动干涉范围，可深入狭小构件内部完成焊接作业。各关节的传动副都预留了润滑维护通道，日常保养时无需拆解臂体结构即可完成润滑脂加注，关节限位处设置了硬限位块与软限位触发点双重保护，避免超程运动造成臂体碰撞或者驱动电机过载。

从安装尺寸边界来看，底座安装法兰的螺栓孔分布圆直径适配常规工业机器人安装基座标准，大臂竖直状态下整机高度满足常规焊接工位的空间要求，小臂完全伸展时的作业半径可覆盖直径两米左右的环形作业范围，末端负载预留了焊枪、送丝管附属件的安装余量，不会因为末端附加负载导致关节下垂影响焊接轨迹精度。臂体表面采用耐高温的涂装处理，可抵御焊接过程中飞溅的高温焊渣粘附，避免长期作业后臂体表面被焊渣灼伤锈蚀。在产线集成时，该机械臂可搭配焊接变位机使用，通过关节联动完成复杂构件的全位置焊接，也可单独安装在独立工位完成单工序焊接作业，关节的重复定位精度可满足常规工业焊接的焊缝位置公差要求，无需二次补焊修正轨迹。
