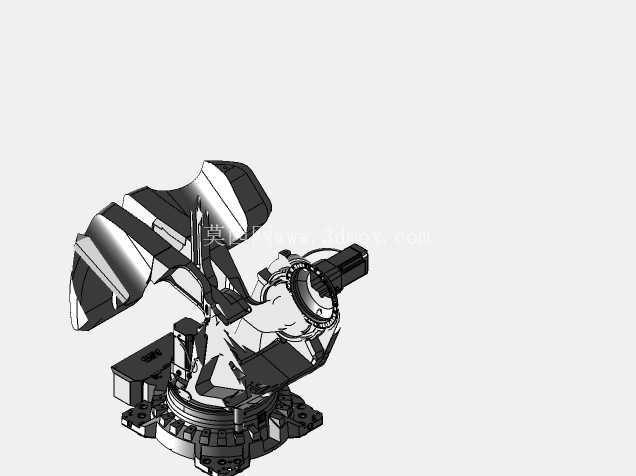

ABB大负载IRB8700工业机械臂结构设计

在重型工件搬运、大型车身焊装、重型铸件上下料这类对负载能力与作业半径有严苛要求的产线场景中，常规负载的工业机器人往往难以满足工位需求，IRB8700作为ABB面向重载作业场景开发的大型工业机器人，其500公斤额定负载、4.2米作业半径的参数配置，恰好覆盖了汽车制造、重型机械加工、物流仓储重载分拣等领域的大跨度作业需求。从三维结构设计的角度拆解该机型，首先要明确其安装边界的设计逻辑：该机型采用落地式安装结构，底座的安装孔位按照重载工况的倾覆力矩校核标准排布，底座与地面连接的螺栓规格、预埋板厚度都匹配满负载全速运行时的动载荷要求，安装时需要预留底座周边的维护操作空间，避免周边设备与一轴回转范围产生干涉。

从关节结构设计来看，大负载机型的关节排布和轻载机型有明显差异，其一轴采用大直径交叉滚子轴承支撑，能够承受满负载工况下的径向、轴向与倾覆力矩，回转驱动采用大扭矩伺服电机配合高精度RV减速器，保证大臂回转时的位置精度，即使在500公斤负载下，一轴的启停抖动量也控制在工艺允许的范围内。二轴、三轴作为承载大臂与小臂摆动的核心关节，其结构件采用高刚度铸钢材质，筋板排布按照等强度设计原则优化，在保证结构刚度的前提下尽可能降低运动部件的自重，减少关节驱动的负载冗余。腕部的三个关节采用紧凑化设计，在保证末端500公斤负载承载能力的同时，尽可能缩小腕部的结构尺寸，避免在狭窄作业空间内与工件、工装夹具发生碰撞。

该机型的实际用途覆盖多个工业场景，在汽车整车制造焊装车间，它可以承担整个白车身侧围、地板总成的搬运与点焊作业，4.2米的作业半径能够覆盖大型焊装工位的全部作业点，无需额外增加行走轴即可完成跨工位的工件转运；在重型机械加工车间，它可以完成大型铸件、结构件的机床上下料作业，配合末端的专用夹具，能够实现数吨级工件（注：此处为工况适配说明，非机型参数）的精准抓取与定位，替代传统的行车吊装作业，大幅提升上下料的效率与定位精度；在物流仓储领域，该机型可以配合视觉系统完成重载货垛的拆码垛作业，大作业半径能够覆盖多个输送线与货位，适配高位货架的重载存取需求。

设计思路上，该机型优先保障重载工况下的结构可靠性与运动稳定性，管线包采用内置式排布设计，将动力线缆、信号线缆、末端气路管线全部收纳在大臂、小臂的内部腔体中，避免重载作业过程中管线与周边设备产生剐蹭，同时减少管线外露带来的老化、磨损问题，延长设备的维护周期。平衡机构采用大行程弹簧平衡缸配合配重块的组合设计，抵消大臂、小臂在垂直方向摆动时的重力矩，降低二轴、三轴驱动电机的输出扭矩需求，同时提升关节运动的平稳性，在大臂快速启停时能够有效缓冲重力带来的冲击，减少关节减速器的载荷冲击。

外形尺寸方面，该机型的底座安装直径、大臂长度、小臂长度都经过运动学仿真优化，在保证4.2米最大作业半径的前提下，尽可能缩小机身的回转包络范围，一轴的最大回转角度能够满足环形作业范围的覆盖需求，腕部的最大回转角度、摆动角度适配复杂姿态的作业需求，末端法兰的安装尺寸按照标准重载机器人接口设计，能够适配焊枪、抓手、真空吸盘等多种末端执行器，无需额外设计过渡法兰即可完成安装。在进行产线布局三维建模时，需要重点校核机器人在极限作业姿态下的干涉情况，包括大臂与底座的干涉、小臂与大臂的干涉、腕部与小臂的干涉，同时要预留末端夹具与工件的安全距离，避免满负载运行时发生碰撞事故。

对于三维建模从业者而言，还原该机型的结构需要重点关注各个关节的运动副约束关系，准确设置每个关节的运动范围、运动速度限制，才能在仿真环节真实模拟机器人的实际作业状态，为产线布局、离线编程提供准确的数字模型支撑。在进行结构设计参考时，该机型的筋板排布、关节密封结构、管线排布方式都可以作为重载机器人设计的参考样本，尤其是底座的安装结构设计、平衡机构的布局方式，能够为自主开发重载工业机器人提供成熟的结构参考。
