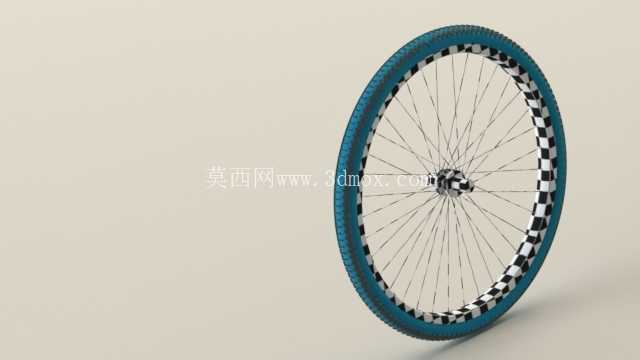

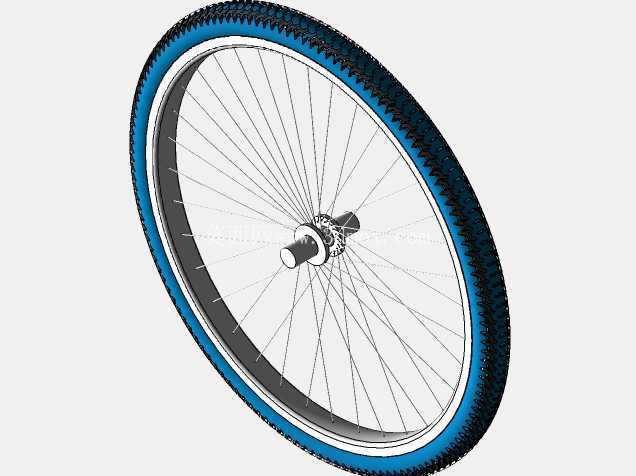

山地自行车辐条轮组三维结构设计

　　从安装边界来看，轮组的花鼓轴心采用标准快拆结构设计，轴心直径9mm，开档尺寸135mm，可直接适配绝大多数山地自行车的后叉安装位，不需要额外打磨车架叉脚或者加装转换衬套；轮圈采用双层铝合金圈结构，圈宽25mm，适配1.95到2.3英寸宽度的山地外胎，胎边卡槽深度3.2mm，充气后外胎胎唇可完全卡入卡槽内，即使低胎压通过颠簸路面也不会出现胎边脱圈的风险。设计过程中优先考虑了受力传递路径的合理性，花鼓壳体采用左右对称的法兰盘结构，驱动侧法兰盘与非驱动侧法兰盘的间距设置为78mm，两侧辐条的张力差控制在8%以内，避免轮组长期使用后出现偏向驱动侧的偏摆，辐条帽预埋在轮圈的双层结构之间，调整辐条张力时不需要拆卸外胎，直接用辐条扳手从轮圈外侧插入即可转动条帽，大幅降低日常维护的操作难度。日常做非机动代步设备结构设计时，轮组作为直接接触地面的核心承载部件，其结构合理性直接决定骑行过程中的滚动阻力、抗冲击性能与维护便利性，这套轮组结构采用山地车常用的交叉辐条排布方案，区别于城市通勤车的低辐条数量直拉设计，32根辐条采用三交叉编法，每根辐条从花鼓法兰盘出发后与相邻三根辐条形成交错受力结构，在轮组承受侧向冲击时，交叉点可分散局部应力，避免单根辐条应力集中出现断裂，适配非铺装路面骑行时遇到的石块冲击、路肩落差等复杂工况。

　　外胎部分采用块状胎纹设计，胎齿高度4mm，胎齿之间的排泥槽宽度6mm，在泥泞路面骑行时，泥土可顺着排泥槽快速甩出，不会卡在胎齿之间导致抓地力下降；胎体内部设置了双层防刺帘布层，可抵御路面上直径3mm以下的尖锐碎石、玻璃碎屑的穿刺，降低户外骑行的爆胎概率。从实际应用场景出发，这套轮组结构除了适配常规山地自行车之外，也可经过小幅参数调整后用于电动助力自行车、人力载货三轮车的前轮结构，只需要对应调整花鼓的开档尺寸与辐条长度，即可匹配不同车型的承载需求；在做结构验证时，可通过有限元分析模拟120kg载荷下轮组的径向形变量，将形变量控制在1.2mm以内，确保重载情况下轮圈不会蹭到刹车块或者车架后叉。

　　轮组的轴心内部设置了两个标准深沟球轴承，轴承内径9mm、外径22mm，轴承之间设置了20mm长的隔套，锁紧轴心时两个轴承的内圈受力均匀，不会出现轴承预紧力过大导致的滚动阻力上升，长期使用后轴承出现磨损时，只需要用通用工具敲出旧轴承更换同型号标准件即可，不需要更换整个花鼓壳体，降低全生命周期的使用成本。设计时还特意考虑了刹车系统的兼容性，轮圈侧壁预留了14mm宽的刹车边，表面做了阳极氧化磨砂处理，适配V刹、夹器等轮圈刹车结构，如果用户需要升级碟刹系统，只需要更换带有六钉碟刹安装座的花鼓，保留原有轮圈、辐条与外胎即可完成升级，不需要重新编圈，减少升级过程中的零件浪费。

　　辐条采用等径不锈钢材质，直径2mm，每根辐条的螺纹段长度12mm，调整张力时条帽的啮合长度不低于8mm，避免螺纹啮合量不足导致的滑牙问题；轮圈的气嘴孔采用标准美式气嘴规格，孔径8.5mm，兼容市面上绝大多数山地车内胎与真空胎气嘴，不需要额外扩孔或者加装转换套。在做三维建模过程中，所有零件的配合公差都按照通用机械加工标准设置，辐条与花鼓法兰盘的安装孔间隙控制在0.1mm以内，条帽与轮圈安装孔的间隙控制在0.15mm以内，加工完成后组装时不需要额外修配即可顺利装配，编圈完成后轮组的径向跳动量可控制在0.3mm以内，端面跳动量控制在0.2mm以内，满足高速骑行时的稳定性要求，不会出现轮组偏摆导致的骑行晃动感。
