自行车越野车用拖臂式主动悬架结构

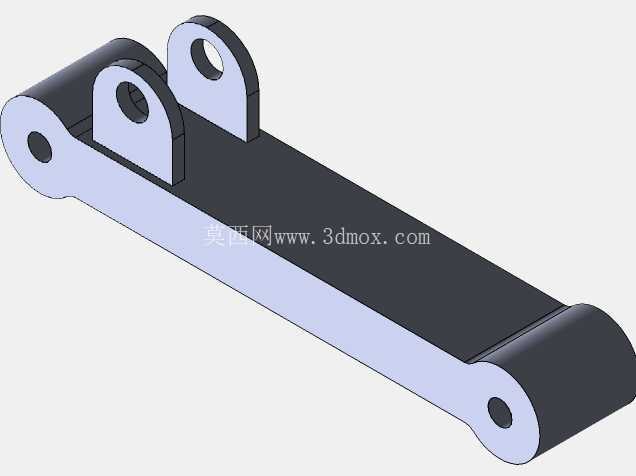

　　在非铺装路面骑行的越野自行车、轻型越野车辆行走系统设计中，拖臂式主动悬架是兼顾轮组贴地性与结构紧凑性的典型方案，这套三维结构完整还原了该类悬架的核心连接逻辑与运动边界，可直接作为行走系统改型设计的参考基准。从实际应用场景来看，这类悬架多适配小轮径越野自行车、轻型全地形代步车的单轮悬挂位，相比传统正置前叉结构，拖臂布局能将减震器的受力方向与轮组跳动轨迹做更优匹配，在跨越碎石、坑洼路面时，轮组的纵向跳动不会额外传导转向力矩，能大幅降低恶劣路况下的操控干扰。

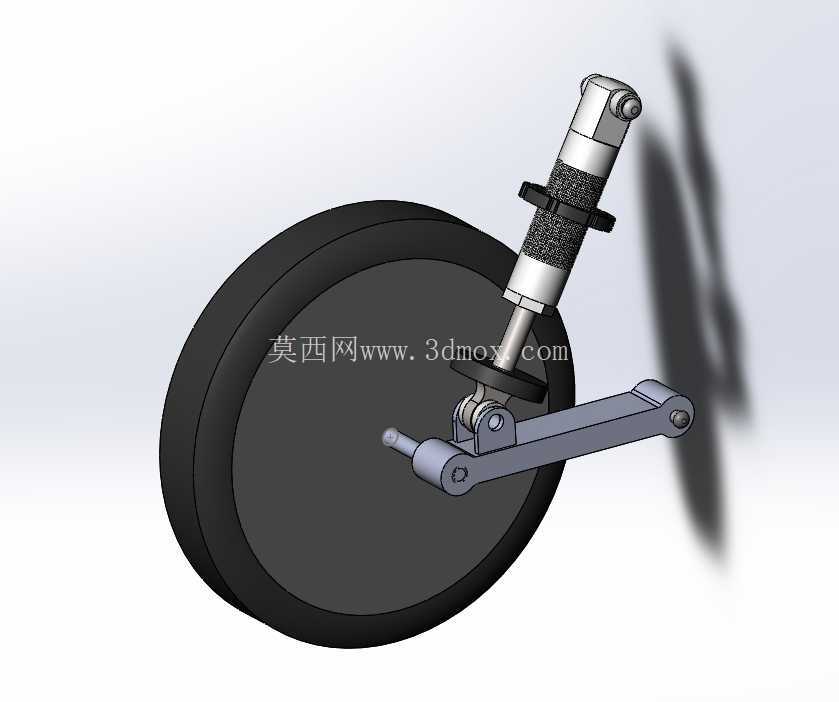

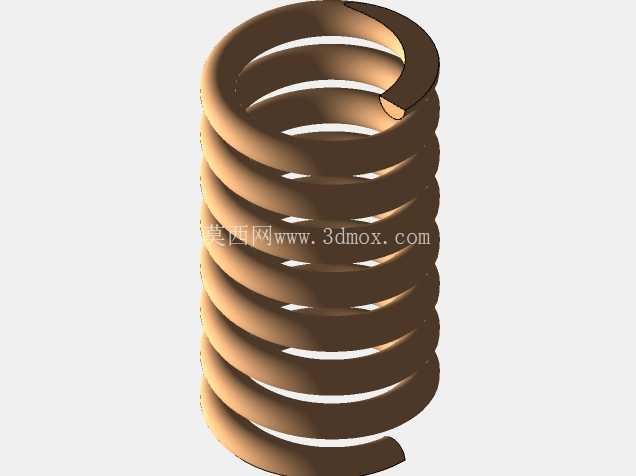

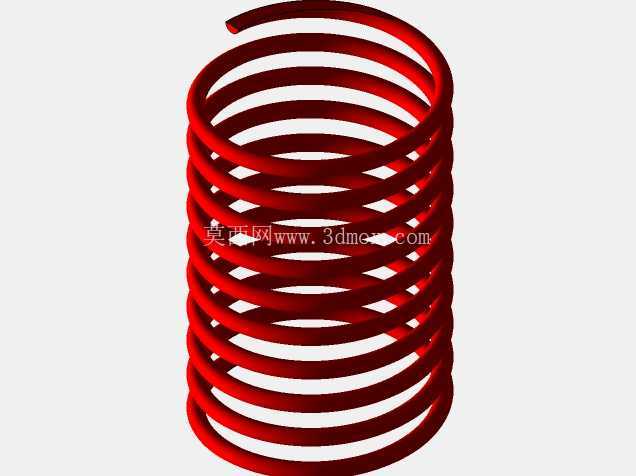

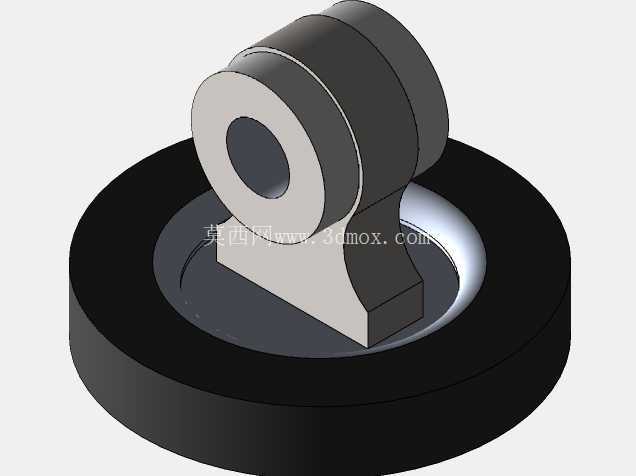

　　整套结构的核心功能围绕轮组跳动的缓冲与震动衰减展开：下端拖臂通过两个同轴铰接点分别连接轮轴安装座与车架固定位，形成稳定的单摇臂摆动副，减震器上端通过铰接耳固定在车架高位安装点，下端与拖臂中部的连接座铰接，当轮组受路面冲击向上跳动时，拖臂绕车架铰接点转动，压缩减震器吸收冲击能量，减震器内部的阻尼结构会控制回弹速度，避免轮组出现多余的弹跳，保证轮胎与地面的接触压力稳定。

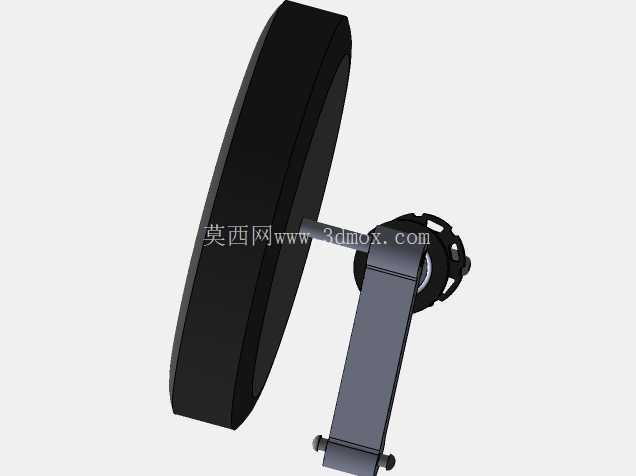

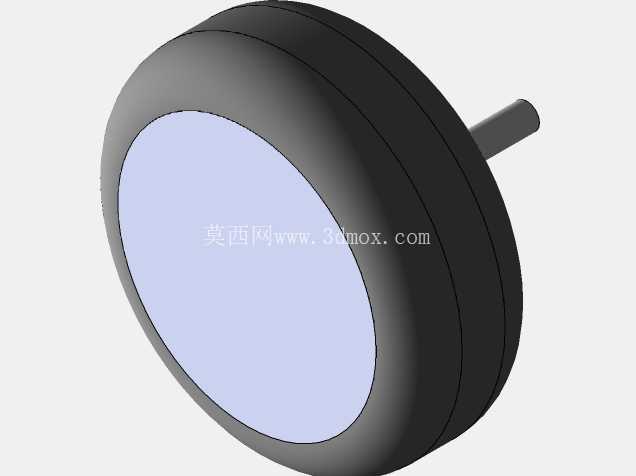

　　设计思路上，这套结构刻意压缩了横向安装尺寸，拖臂采用弯折式钣金焊接结构的等效建模形态，在保证铰接点刚度的前提下，尽可能避让轮组的转动空间与刹车组件的安装位，不会出现轮组转向或跳动时的结构干涉；减震器的安装角度做了针对性优化，并非垂直布置，而是沿拖臂摆动的受力方向倾斜15度左右，能让减震器的行程利用率提升近20%，同等减震行程下可以吸收更大的冲击载荷。从安装边界来看，轮轴安装位的轴孔直径适配常规小轮径轮组的快拆轴规格，拖臂与车架连接的两个铰接点孔距为固定值，安装时只需保证铰接点同轴度误差不超过0.1mm，即可避免拖臂摆动时出现卡滞；减震器上下铰接点的球头结构预留了一定的角度补偿量，能抵消车架焊接或装配时带来的少量位置误差，降低生产端的装配精度要求。

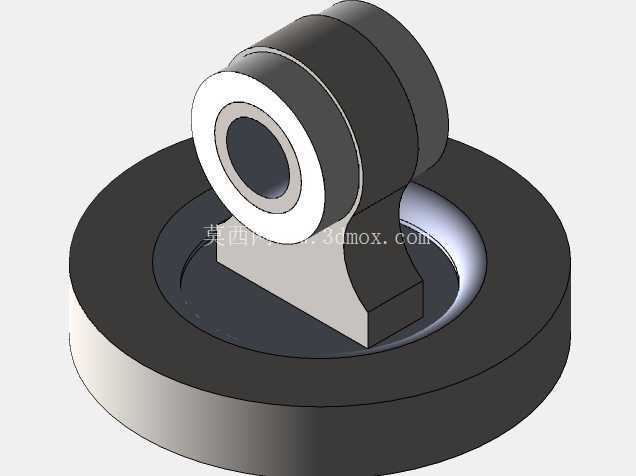

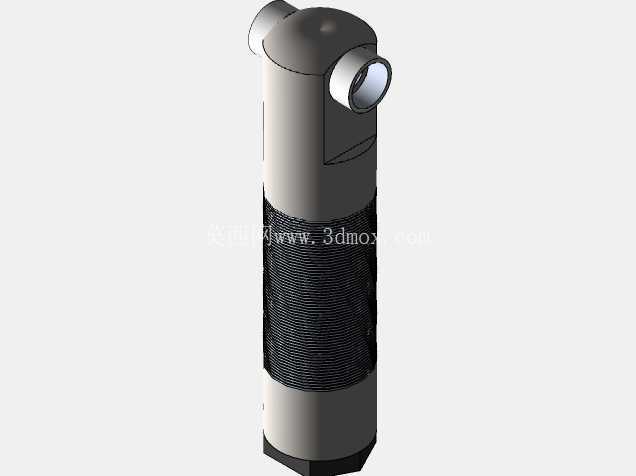

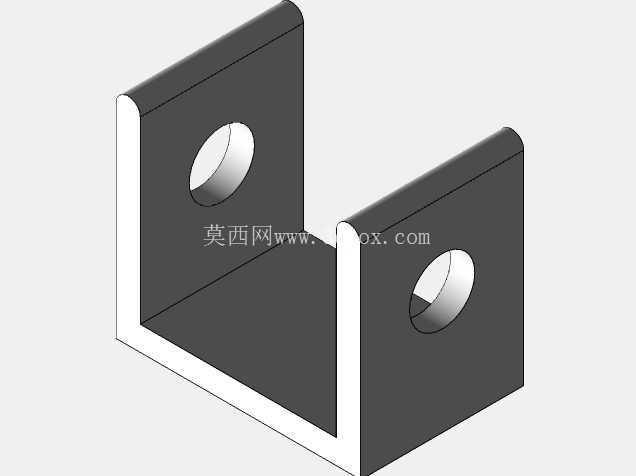

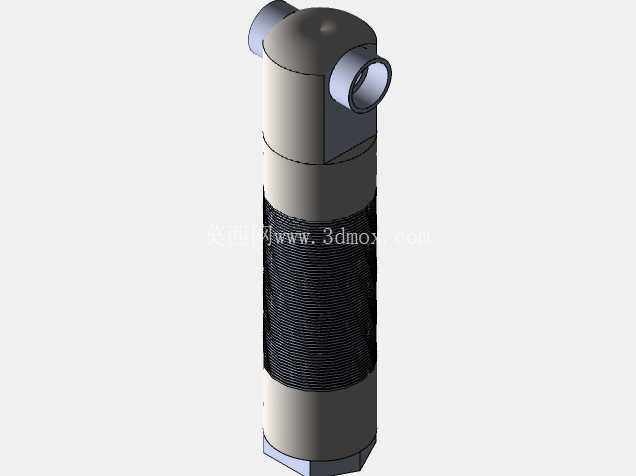

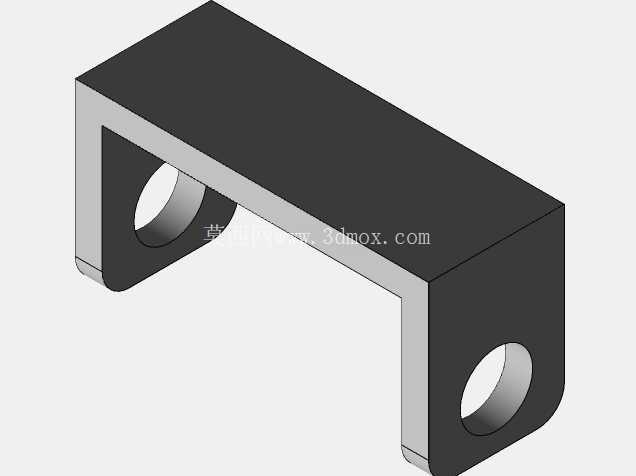

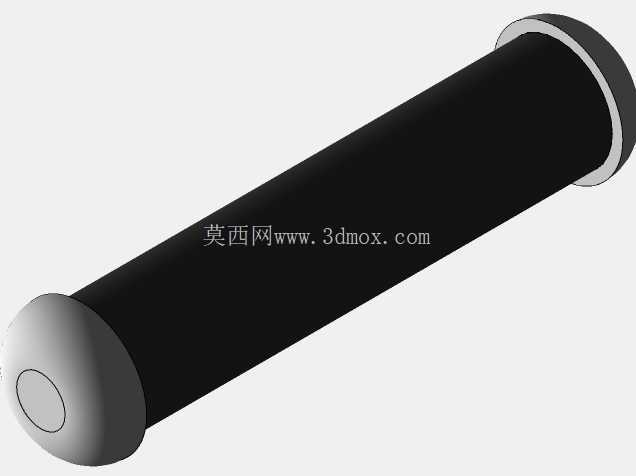

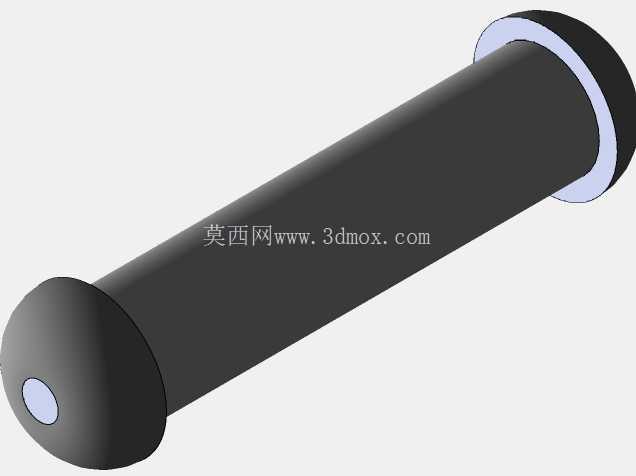

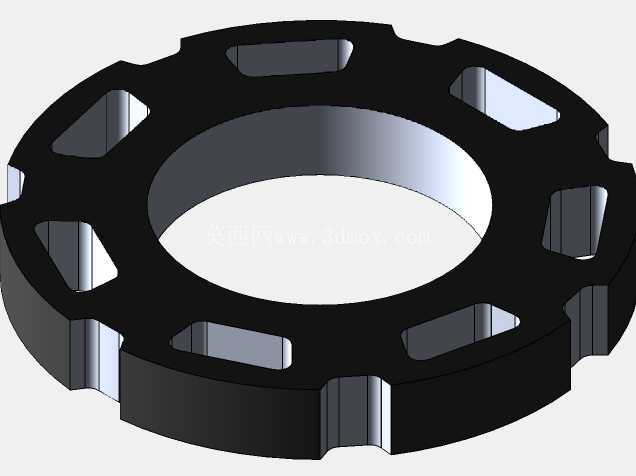

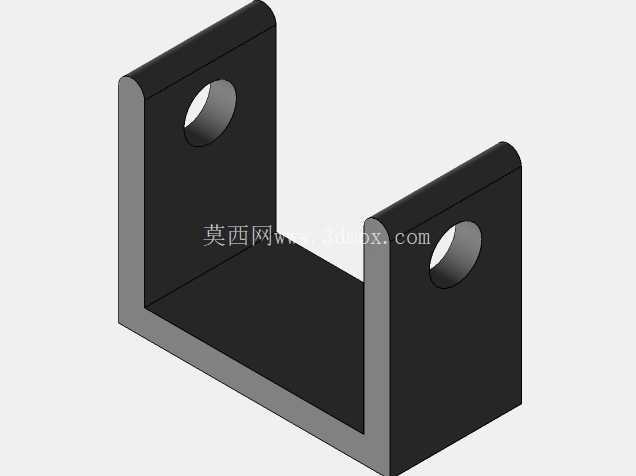

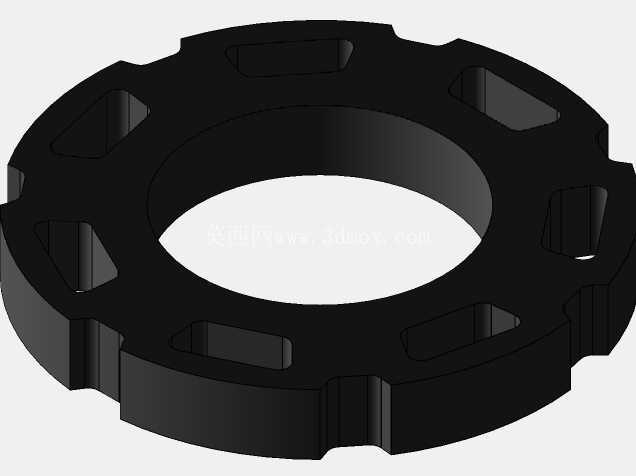

　　结构细节上，拖臂与轮轴连接的位置做了局部加厚处理，对应越野场景下轮轴处的集中应力，避免长期冲击出现结构变形；减震器下端的连接座采用双耳式铰接结构，配合销轴与防松螺母固定，既保证连接强度，也方便后期维护时快速拆卸更换减震部件。需要注意的是，这套悬架的拖臂摆动行程有明确的限位，当减震器压缩至极限位置时，拖臂上的限位凸台会与车架上的对应挡块接触，避免减震器被过度压缩导致损坏，同时也能防止轮组跳动量过大剐蹭车架其他部件。在实际选型适配时，可根据整车的载荷需求调整减震器的弹簧刚度与阻尼系数，拖臂的铰接点位置也可根据轮径大小做小幅调整，但需保证轮组跳动过程中，减震器的压缩量与拖臂摆角呈线性对应关系，避免出现减震器受力突变的情况。这套结构的三维建模完整还原了所有铰接副的运动关系，在做运动仿真时可直接添加转动副约束，模拟不同路面冲击下的悬架响应，为后续的结构优化、刚度校核提供准确的模型基础。
