在各类旋转传动场景中,这类带铆钉保持架的滚珠轴承是应用覆盖范围极广的支撑部件,从普通民用机电设备到工业传动线、小型动力输出单元,只要存在轴系旋转需求的位置,几乎都能见到它的身影。它的核心作用是承接轴系运转过程中的径向载荷,同时可承载一定比例的轴向载荷,将轴运转时的摩擦阻力控制在极低水平,保障整套传动结构的运转精度与能耗表现。

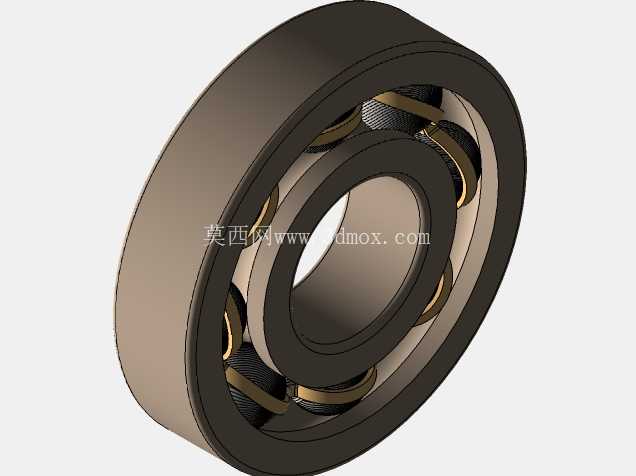

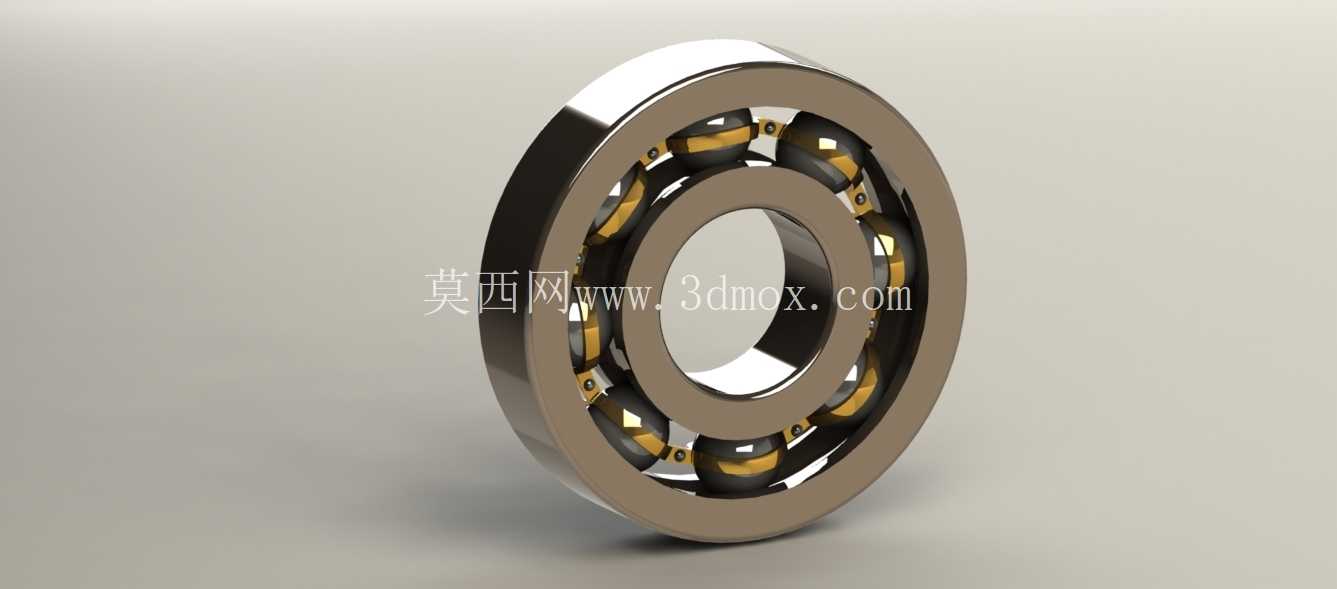

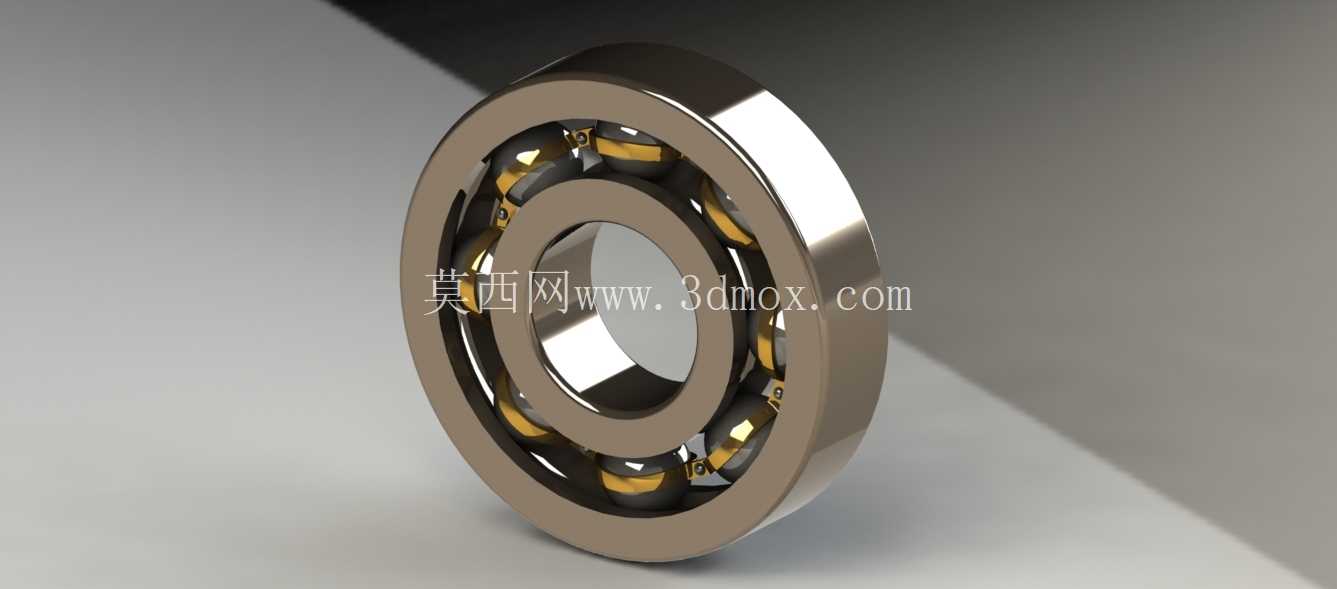

从结构设计逻辑来看,这款轴承采用内圈、外圈、滚动钢球、铆钉式保持架的经典组合,区别于冲压浪形保持架的常规深沟球轴承,铆钉连接的保持架结构强度更高,在中速、存在小幅冲击载荷的工况下,保持架不容易出现变形、散架的问题,钢球的排布间距通过铆钉铆接的两半保持架精准固定,每颗钢球在滚道内的运动轨迹互不干涉,运转过程中不会出现钢球之间的相互摩擦挤压,有效降低了运转噪音与额外磨损。设计过程中首先要确定内圈的内径尺寸,这一尺寸直接匹配安装轴的轴径公差,通常采用基孔制配合,根据载荷等级选择过渡或者小过盈配合,避免轴运转时内圈与轴出现相对滑动导致的跑圈磨损。外圈的外径尺寸则匹配安装座的轴承孔公差,多采用基轴制配合,保障外圈在座孔内的定位稳定,不会随轴转动出现外圈蠕动。

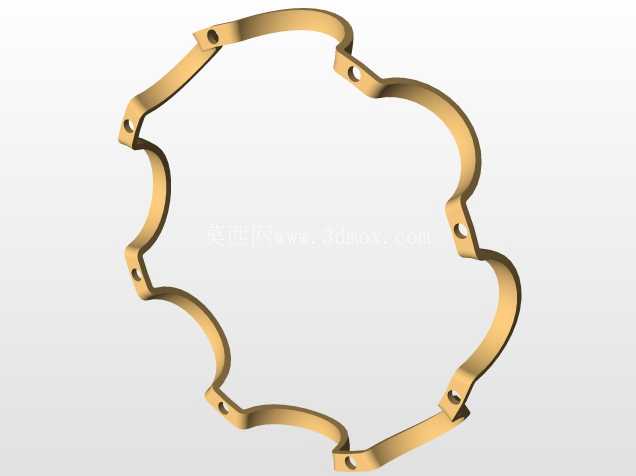

滚道的曲率设计是轴承承载能力的核心,内圈外圆与外圈内圆的弧形滚道曲率半径略大于钢球半径,这个差值控制在合理区间内,既可以保证钢球与滚道的接触面积足够承载额定载荷,又不会因为接触面积过大导致摩擦阻力升高。钢球的直径与数量根据轴承的额定动载荷、额定静载荷要求匹配,在轴承整体外径、宽度尺寸的边界限制下,尽可能排布更大直径、更多数量的钢球,提升整体承载能力。铆钉保持架的设计重点在于兜孔的间隙控制,兜孔与钢球之间预留合理的活动间隙,既不能间隙过大导致钢球在兜孔内窜动产生异响,也不能间隙过小卡滞钢球的正常滚动,两半保持架的铆钉孔位置需要与钢球排布的节圆精准对齐,铆接之后保持架的整体平面度要控制在公差范围内,避免运转过程中保持架蹭碰内圈或者外圈的挡边。
实际安装过程中,要注意安装边界的尺寸限制,轴承的整体宽度决定了安装位置的轴向预留空间,轴肩与座孔的挡肩高度不能超过轴承内圈、外圈的倒角尺寸,否则会导致轴承安装不到位,甚至压伤轴承的倒角密封位置。如果应用在存在粉尘、水汽的工况下,还需要在轴承外侧搭配对应的密封件,这款开式结构的轴承本身不带密封,需要依靠安装位置的外部结构实现密封防护,定期补充润滑脂来保障钢球与滚道之间的润滑状态,避免干磨导致的早期失效。
在不同的应用场景下,这类轴承的选型匹配逻辑也有区别,比如在小型电机的输出轴端,主要考量的是轴承的运转精度与噪音水平,对滚道的表面粗糙度、钢球的球形公差要求更高;在输送线的辊筒支撑位置,更看重轴承的承载能力与抗冲击性能,保持架的铆接强度、滚道的淬火硬度是核心指标;在家用电器的旋转部件中,还需要考量轴承的长寿命免维护性能,搭配合适的润滑脂实现全生命周期不用补充润滑。建模过程中需要严格还原各部件的配合公差,尤其是钢球与滚道的接触位置、保持架兜孔与钢球的间隙、铆钉与保持架安装孔的配合关系,这些细节直接影响后续做运动仿真时的准确性,也能为后续的工程出图、生产加工提供精准的三维数据支撑。
