85mm直径带轴越野纹理行走轮结构

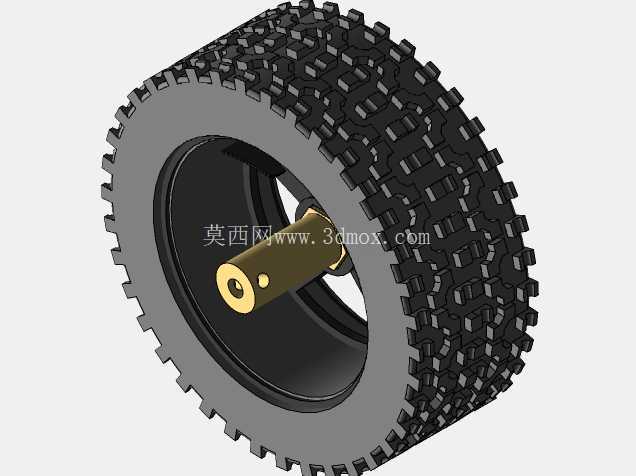

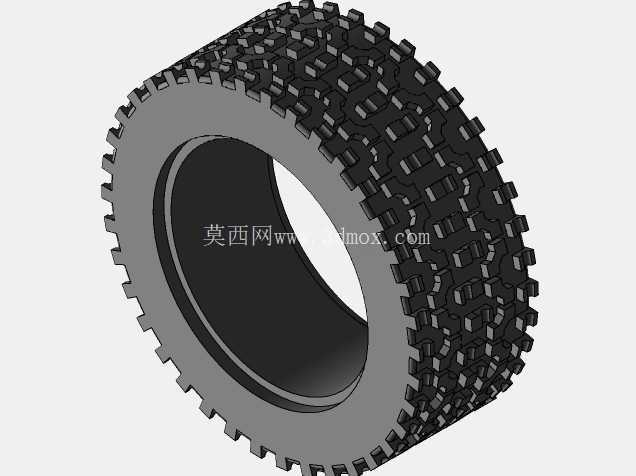

　　胎面做了密集的块状防滑齿设计，齿形不是规整的方块，而是带错落的凸起边缘，在水泥地面、塑胶跑道、短草皮这类常见的行走路面上，能提供足够的抓地力，避免起步、转向时出现打滑空转的情况，哪怕是遇到小幅度的路面起伏，错落的齿块也能逐步贴合路面，不会出现整轮悬空失速的问题。轮体的结构分成三个部分，最外层是带防滑纹理的胎体，中间是硬质的轮毂支撑结构，中心穿装的是带定位孔的金属安装轴，轮毂和胎体之间做了嵌入式的配合限位，胎体内侧有一圈凸起的卡边，刚好卡在轮毂外缘的卡槽里，长期转动不会出现胎体和轮毂相对滑脱的问题。这款85mm规格的行走轮，常被用在小型巡检机器人、教育类竞赛小车、室内外轻型移动作业平台的行走端，不少做小型移动设备开发的工程师在选型时，会优先考虑这类带一体式安装轴的轮组，省去额外设计轴座、找配合公差的麻烦。从实际使用场景来看，这类轮组适配的多是载荷在5kg以内的轻型移动设备，不管是实验室里的导航测试小车，还是厂区里做管线巡检的小型爬壁/地面行走机器人，亦或是青少年机器人竞赛里的越野类参赛车型，都能见到同结构轮组的应用。

　　设计的时候，轮毂做了镂空减重处理，不是实心的圆盘结构，既减少了轮体自身的转动惯量，让驱动端的电机不需要输出太大的扭矩就能带动轮体转动，也给走线、安装编码器码盘预留了足够的空间，不少做闭环速度控制的小车，会直接把码盘装在轮毂内侧的空腔里，不用额外设计码盘安装支架。中心的安装轴是黄铜材质，轴端做了穿销用的径向定位孔，和轮毂的配合是过盈压装的，不会出现轴和轮毂相对转动的情况，轴的直径是常规的小型驱动电机输出轴适配尺寸，不管是和D型轴电机直连，还是通过联轴器连接，都能保证传动的同轴度，减少转动时的径向跳动。

　　安装边界上，轮体总宽度在30mm左右，轴伸出轮毂两侧的长度各有10mm左右，做设备机架设计的时候，只需要在侧板上开出对应直径的轴孔，或者加装简单的含油轴承支撑，就能完成轮组的安装，不需要额外设计复杂的张紧或者固定结构。胎面的齿高控制在3mm左右，既保证了足够的防滑性能，也不会因为齿过高导致轮体转动时出现上下颠簸的情况，在平整路面行走时的平顺性也能满足要求。不少工程师在复刻这类轮组的时候，会特意把轮毂的安装止口尺寸做的和常用的37型减速电机输出端匹配，直接把轮轴插在电机输出轴的锁紧孔里就能完成装配，整个装配过程不需要额外的紧固件，后期维护更换也很方便。

　　另外胎体的材质选用的是有一定弹性的硬质橡胶，不是硬塑料材质，遇到小的石子或者路面接缝的时候，胎面能产生微小的形变缓冲震动，避免震动直接传递到机架上的传感器、控制板这类精密元件，提升设备运行的稳定性。轮毂的材质是硬质工程塑料，强度足够支撑额定载荷，同时自身重量很轻，不会给驱动端增加额外的负载。在做结构验证的时候，这类轮组的同心度是很关键的指标，设计时轴的中心和轮体的外圆中心同轴度公差控制在0.1mm以内，高速转动时不会出现明显的偏摆，不会影响设备的导航定位精度，对于靠轮式里程计做定位的移动设备来说，这个公差范围能把里程计的累计误差控制在可接受的范围内。
