四自由度SCARA水平关节机械臂结构

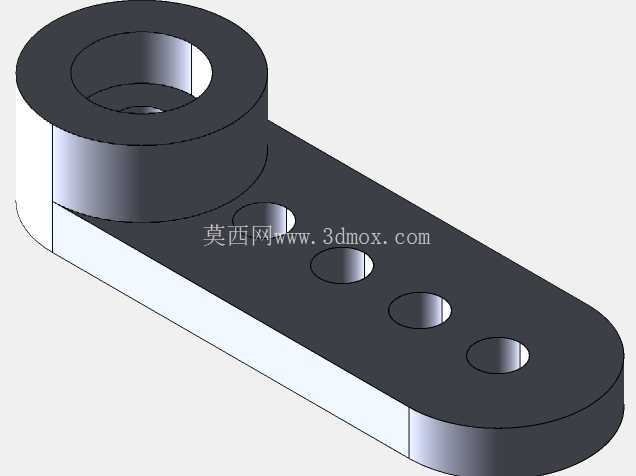

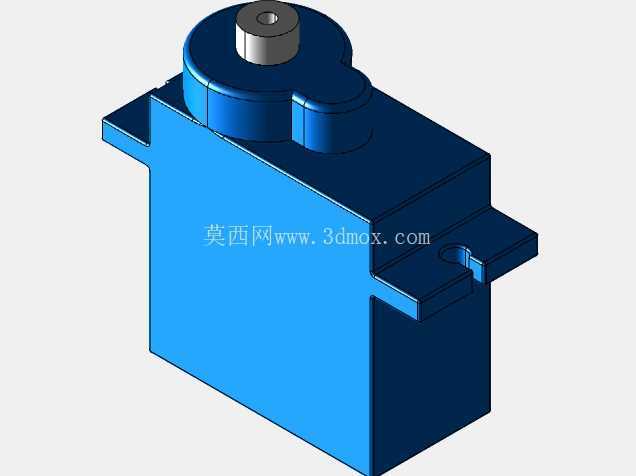

　　这款SCARA机械臂的结构设计，核心瞄准3C电子装配、轻工小件搬运这类对平面定位精度、节拍速度要求严苛的工位场景，在消费电子零部件插件、小尺寸工件锁付、轻量物料分拣转运的产线环节，这类构型的机械臂相比多关节垂直臂，在XY平面的运动刚性、重复定位精度表现更适配窄空间的平面作业需求，同时Z轴方向的短行程升降配合末端旋转轴，刚好覆盖绝大多数平面装配工序的动作维度，不会出现冗余自由度带来的控制复杂度抬升与成本浪费。从结构布局来看，两个串联的水平旋转关节承担大臂小臂的平面摆转动作，关节处的驱动组件采用侧置集成的安装方式，将驱动电机与减速结构藏于臂体内部的同时，通过支架预留的安装基准面保证关节回转轴线的同轴度，避免装配偏差带来的臂体震颤问题。

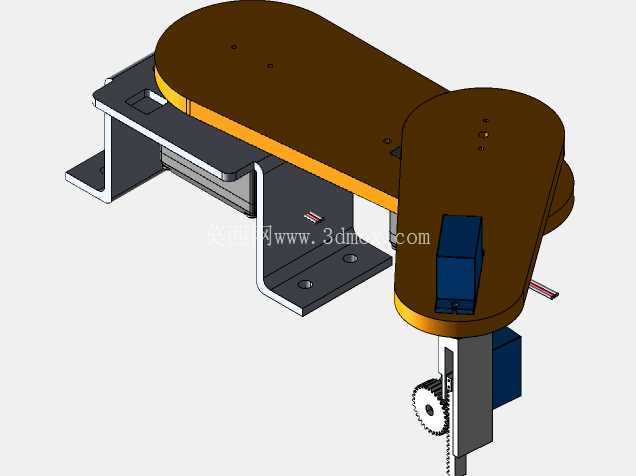

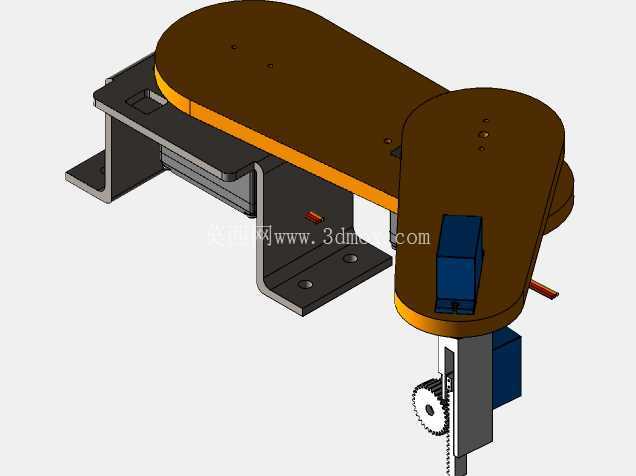

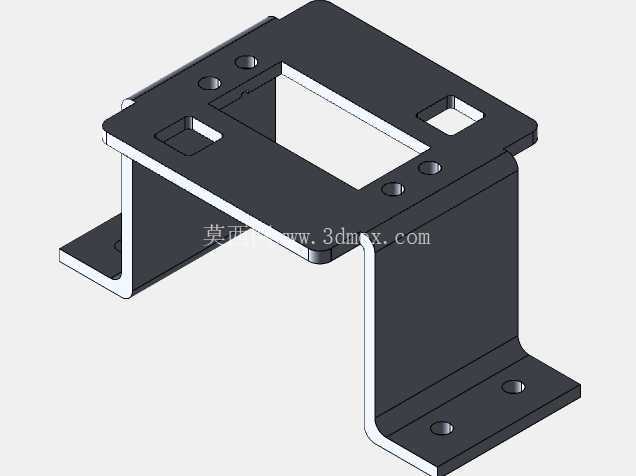

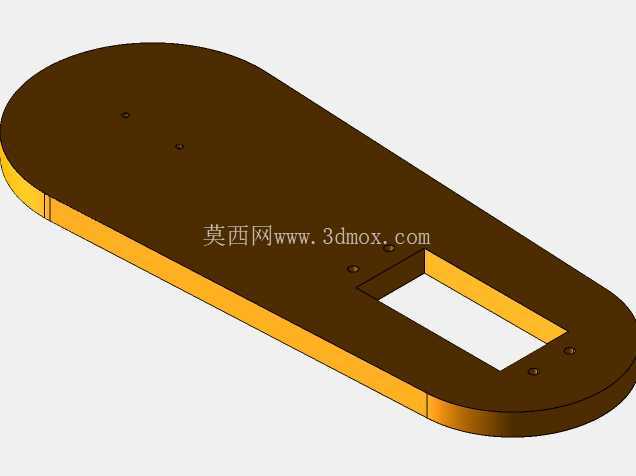

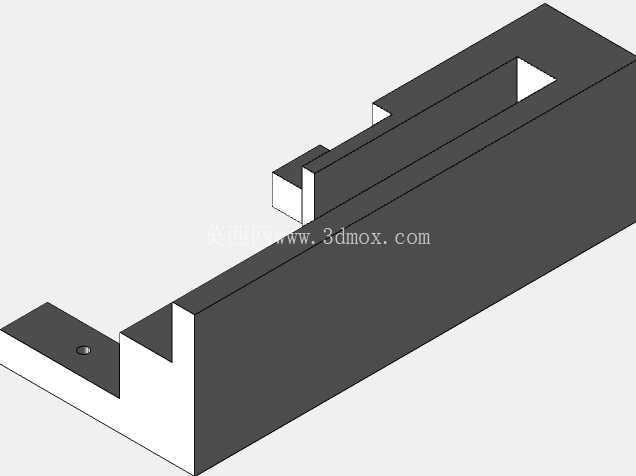

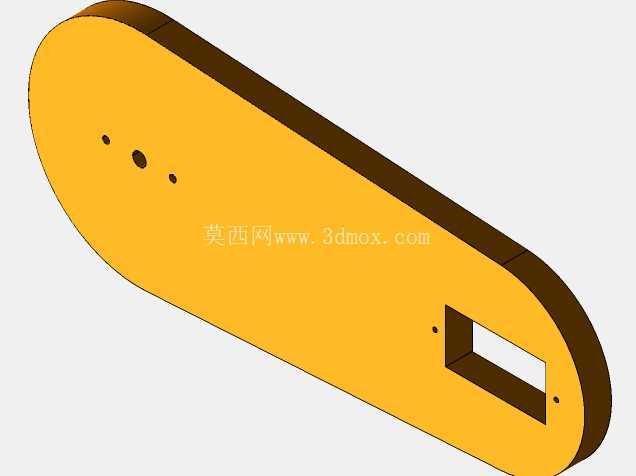

　　底座采用L型折弯支架配合底部安装孔的设计，安装边界适配常见的铝型材工作台面，安装孔位的间距参考了行业通用的小型工业机械臂安装规范，不需要额外做定制转接板就能直接固定在常规设备台架上，底座与第一关节的连接面设置了定位止口，现场安装时不需要反复打表找正就能保证第一关节的回转轴线与安装面垂直，大幅缩减现场调试的工时。臂体的外形采用圆弧过渡的包覆式设计，一方面是避免运动过程中臂体棱角剐蹭周边的工装夹具或者操作人员，另一方面这种包覆结构能将内部的线缆、同步带传动组件完全封闭在臂体内部，避免车间内的浮尘、切削碎屑落入传动间隙造成磨损，也能防止运动过程中线缆外露被拉扯剐蹭。

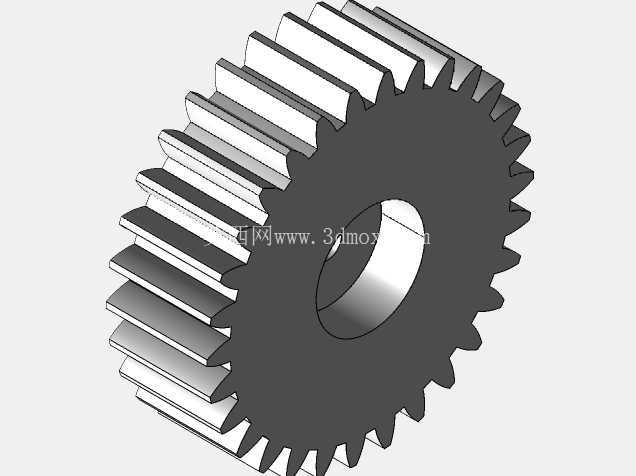

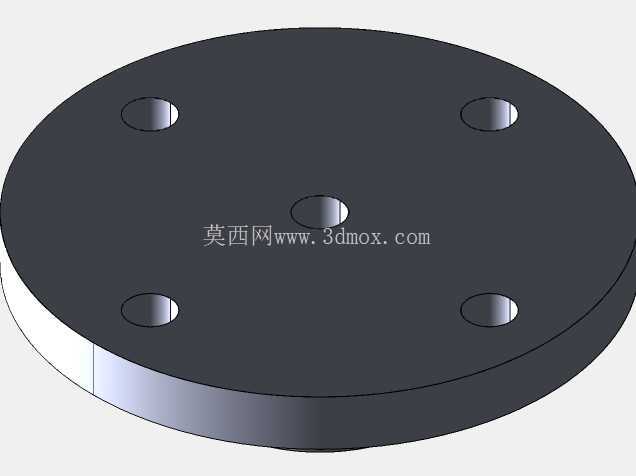

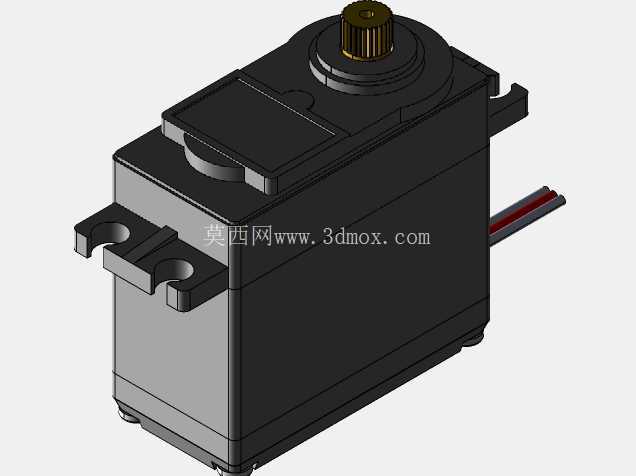

　　末端执行器的安装接口采用标准的法兰连接结构，预留了气路与走线的通孔，可以直接适配夹爪、吸盘、电动螺丝批这类常见的末端执行件，不需要额外设计转接结构，Z轴的升降行程覆盖常规小件装配的抬升高度需求，末端旋转轴的传动采用齿轮啮合的结构，传动间隙控制在极小范围内，保证锁付、插件这类需要转角精度的工序动作准确。设计过程中优先考虑了关节传动的刚性匹配，大臂关节的驱动减速比略大于小臂关节，保证大臂在带动小臂做长距离摆转时不会出现启停抖动，小臂关节因为负载端转动惯量更小，减速比设置更偏向高速响应，满足短距离快速移位的节拍要求。

　　臂体内部的走线采用拖链内置的排布方式，线缆随关节摆转时的弯曲半径一致，不会出现长期弯折导致的线芯断裂问题，所有关节的限位位置都预留了传感器安装槽，现场调试时可以直接加装原点、限位传感器，不需要额外在臂体上打孔攻丝破坏原有结构强度。从安装边界来看，臂体完全展开后的水平作业半径覆盖小型装配工位的常见操作范围，收回时的回转半径足够小，不会占用过多的台架安装空间，Z轴向下伸出的最大长度适配常见的工装夹具高度，不会出现行程不足无法触达工件的问题，底座的安装面到第一关节旋转面的高度经过匹配设计，保证臂体在最低位置运动时不会与台面上的工装发生干涉。
