FRC赛事竞技机器人通配符结构设计

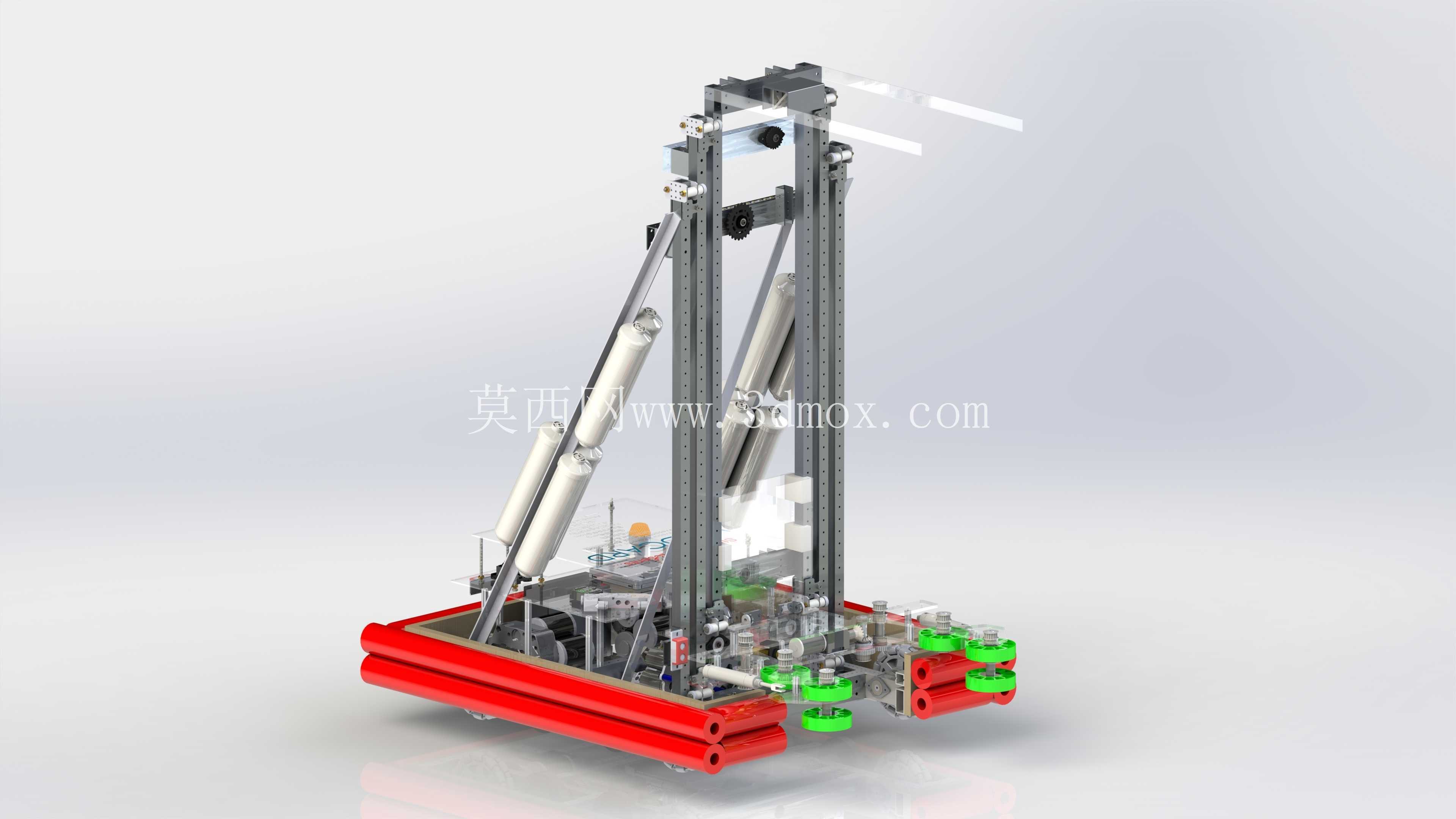

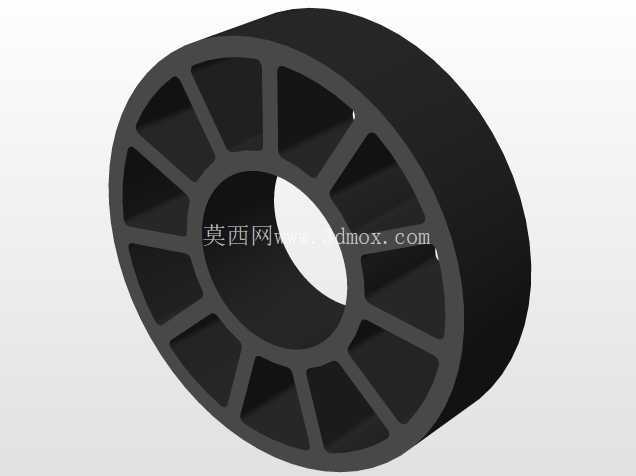

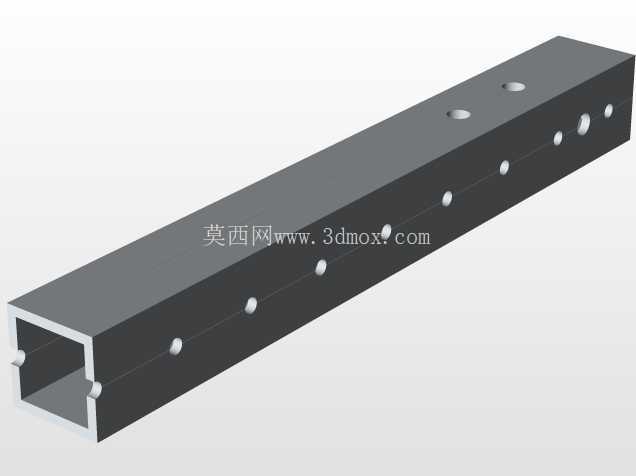

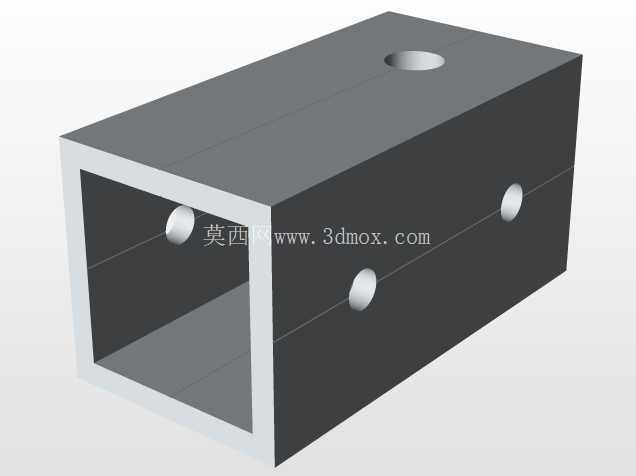

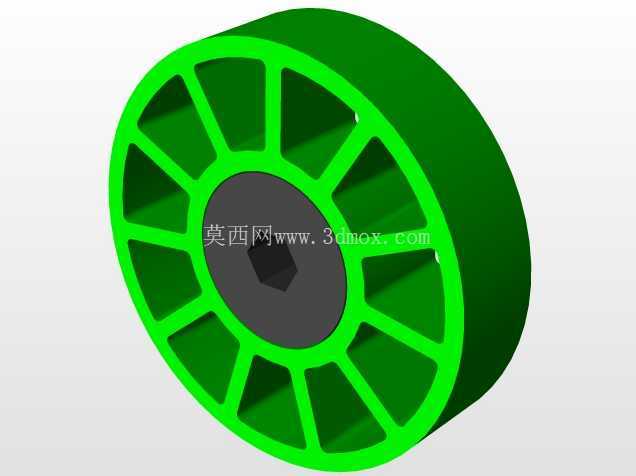

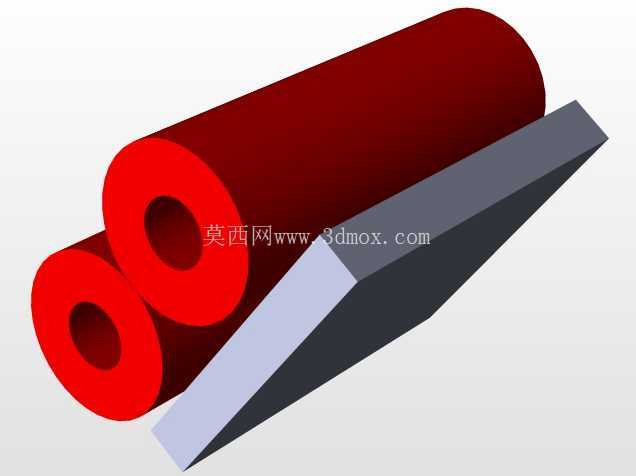

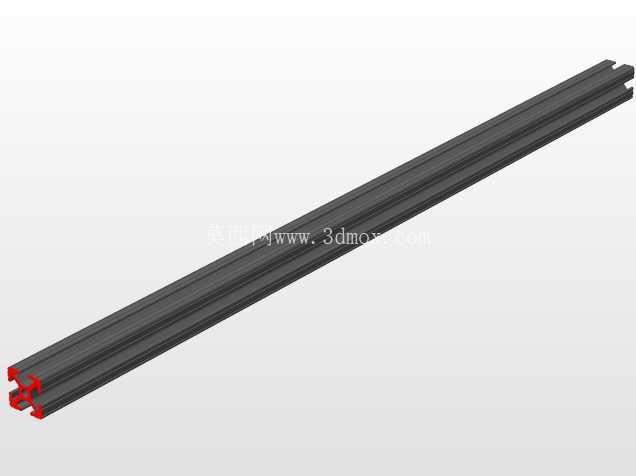

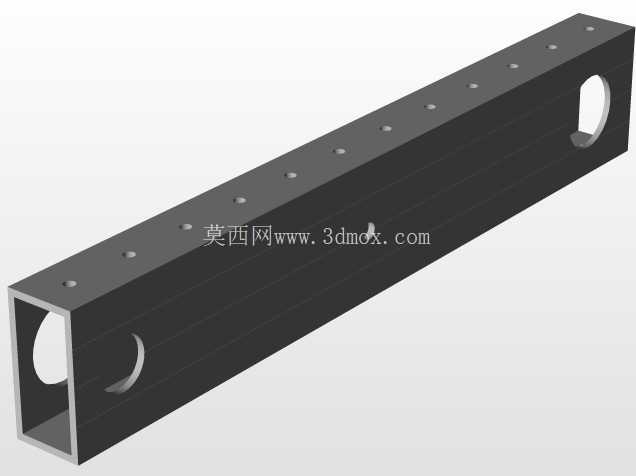

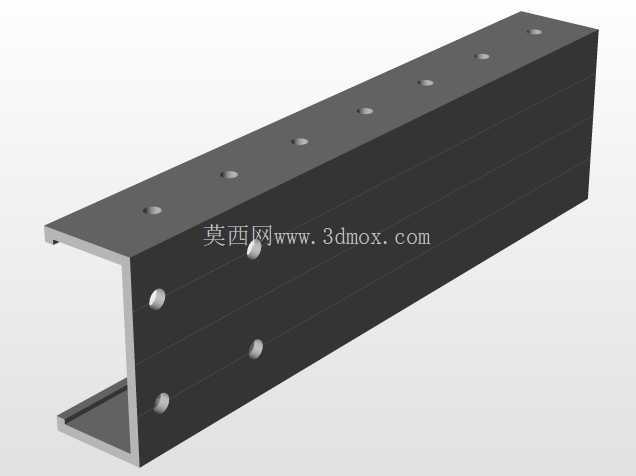

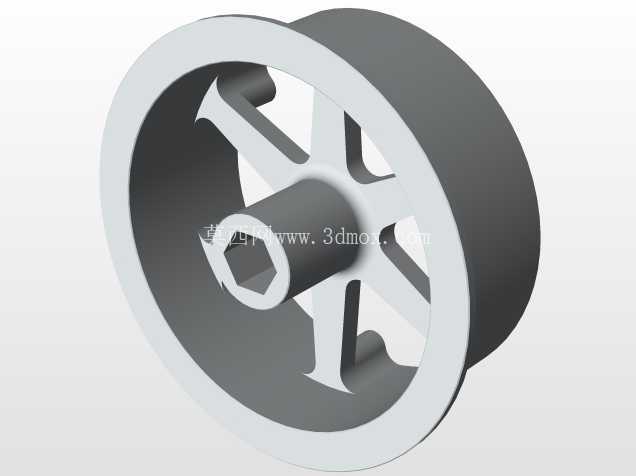

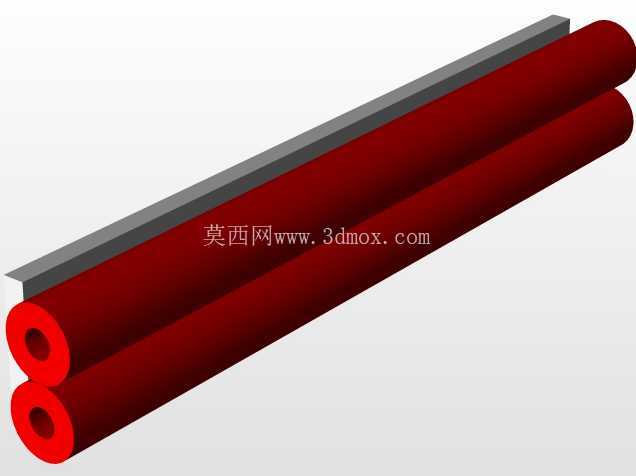

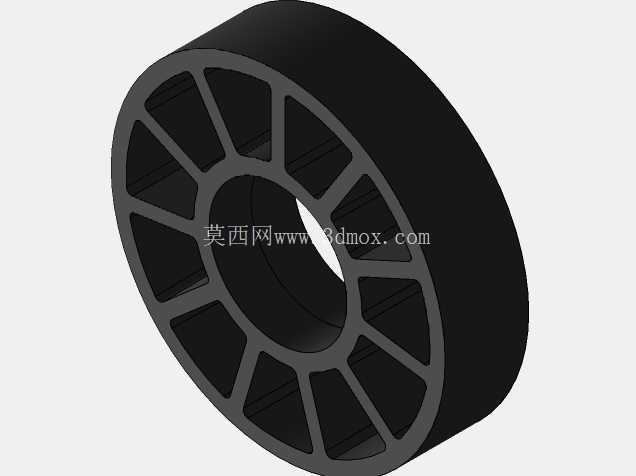

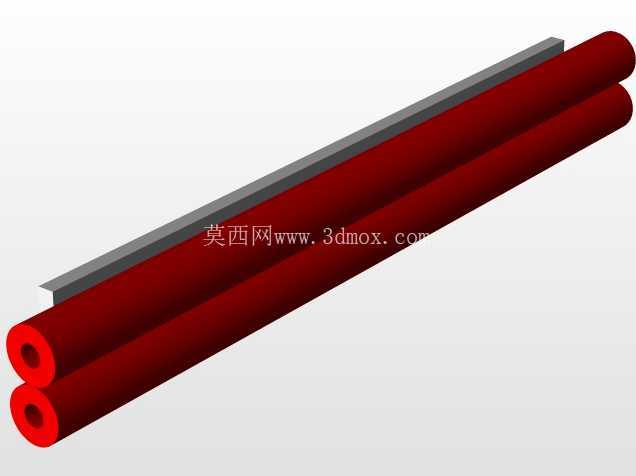

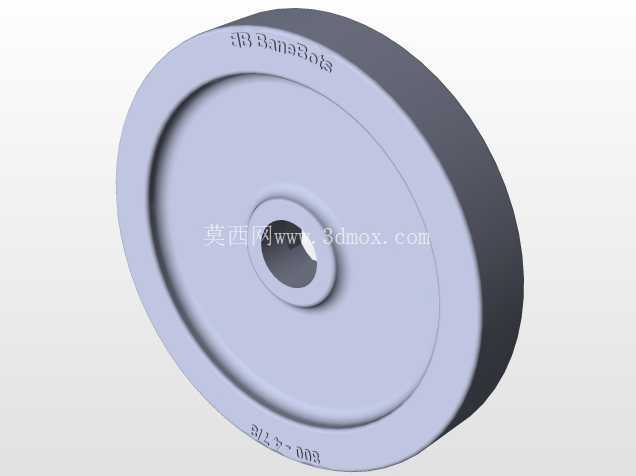

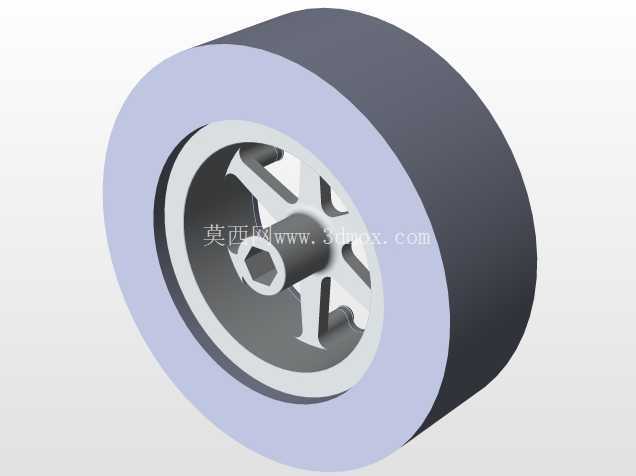

　　这套竞技机器人结构针对青少年机器人对抗赛事的场地规则与任务需求设计，整体采用铝型材搭建主承载框架，兼顾轻量化与结构刚性，适配赛事中快速移动、机构动作、负载搬运的多工况载荷要求。底盘部分采用矩形布局的承载底板，底部预留驱动轮与从动轮的安装接口，轮系安装位的同轴度公差控制在0.1mm以内，保证行走过程中不会出现偏磨、跑偏问题，底盘边缘设置防撞缓冲结构安装位，可适配不同厚度的弹性防撞条，应对对抗过程中的侧向碰撞冲击。

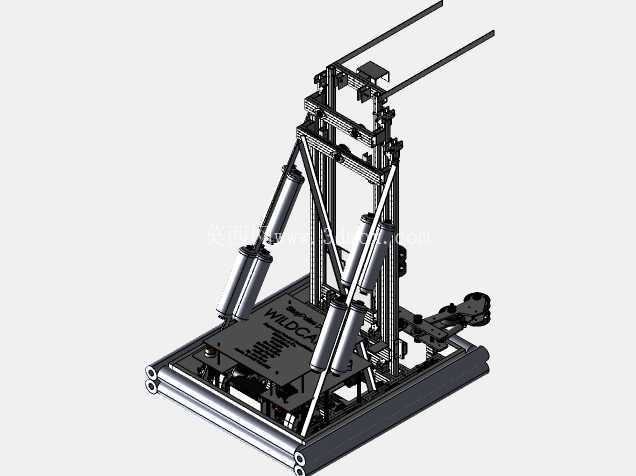

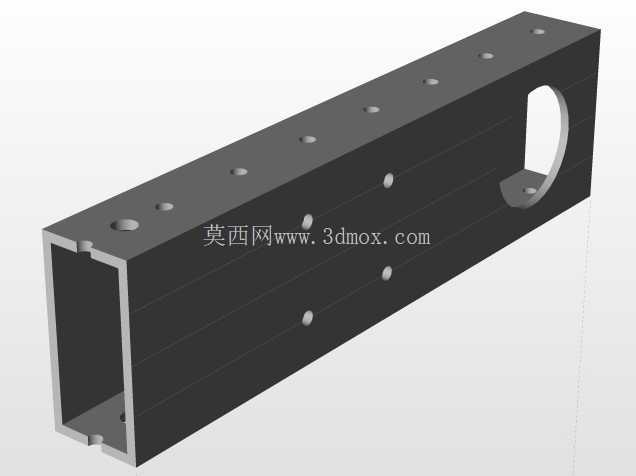

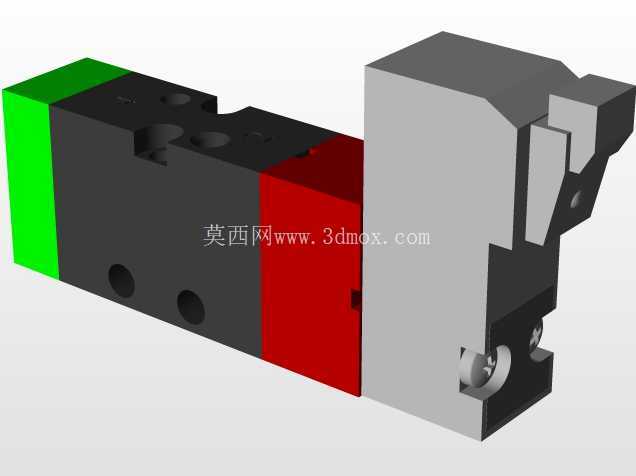

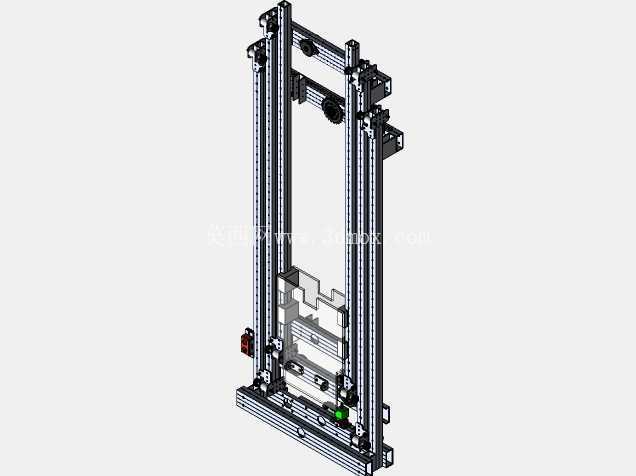

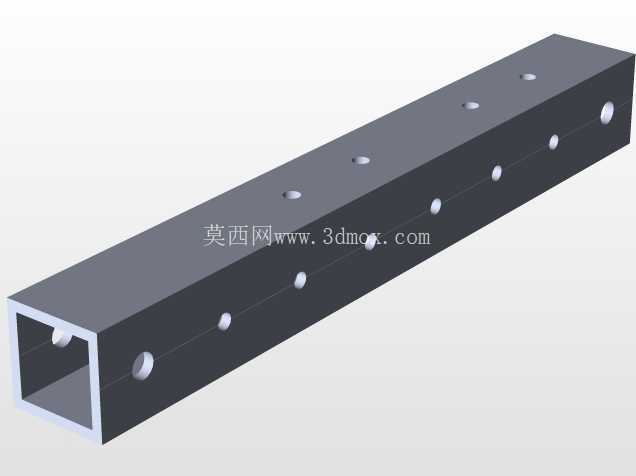

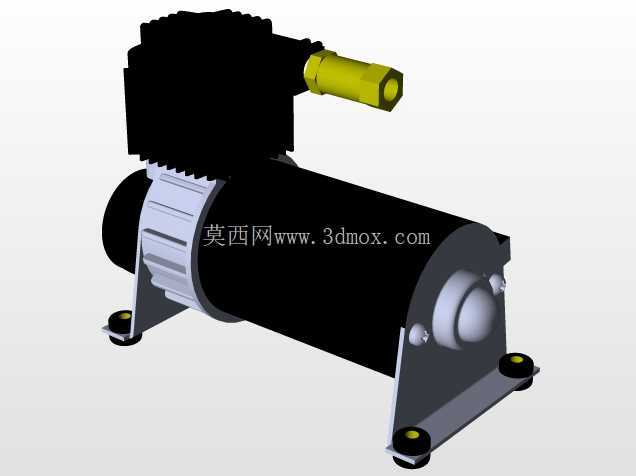

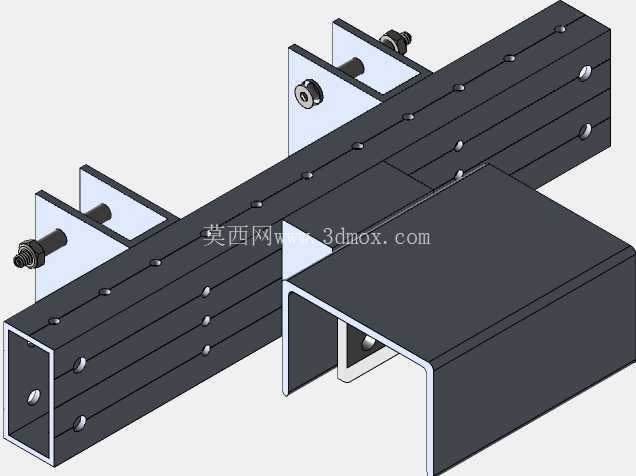

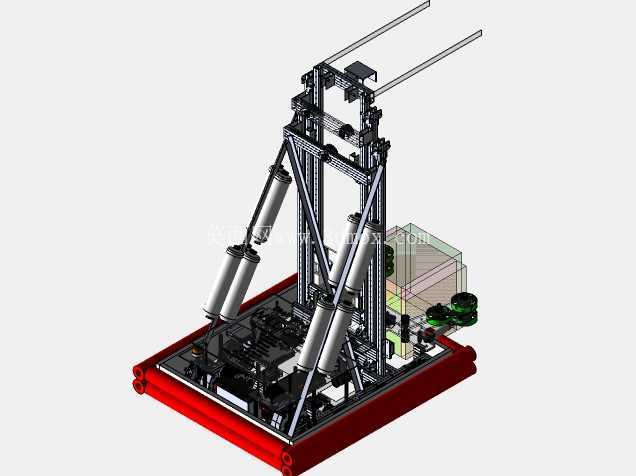

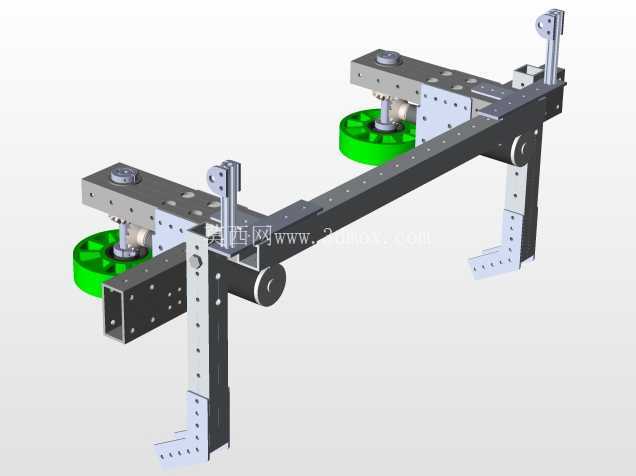

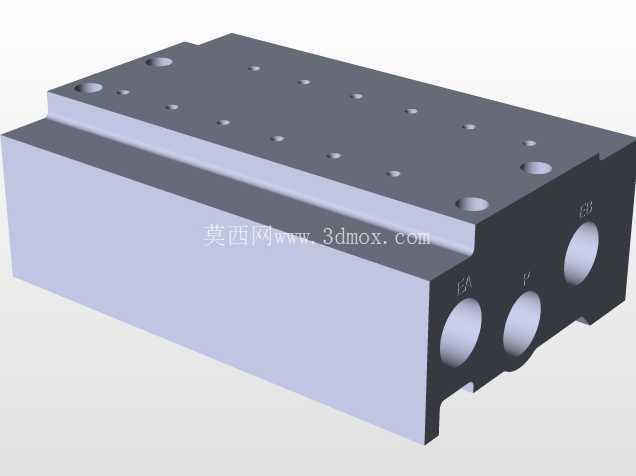

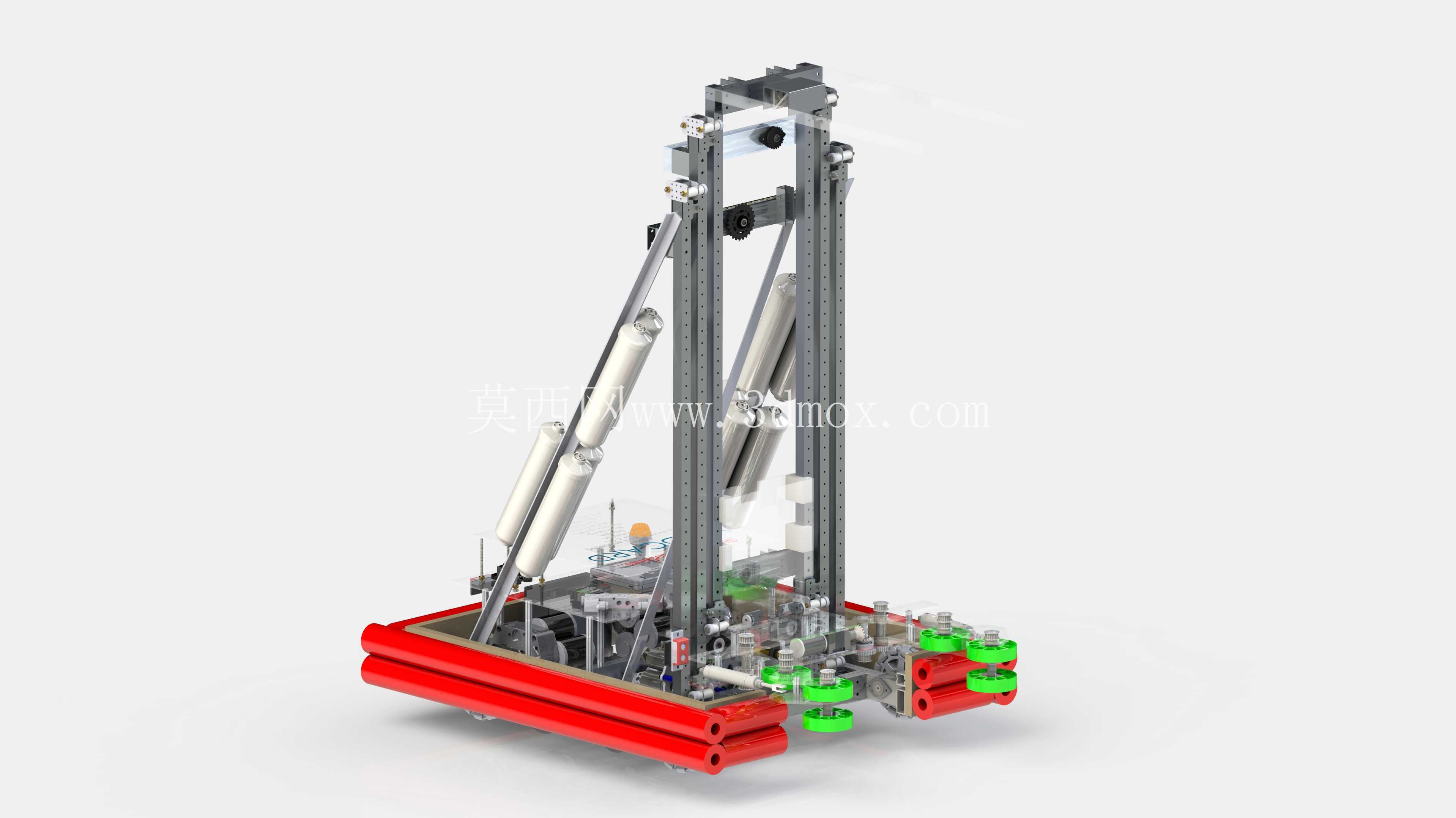

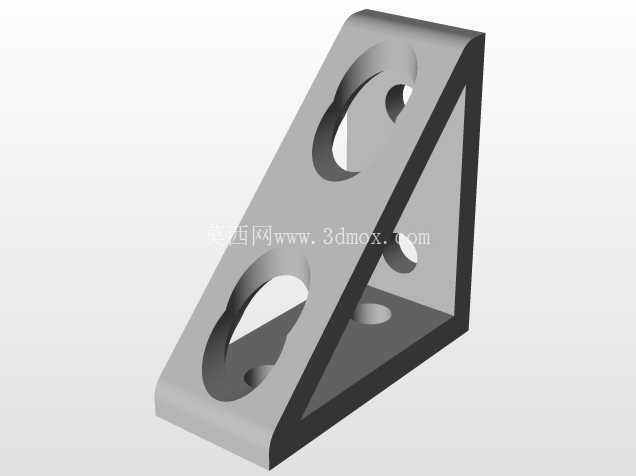

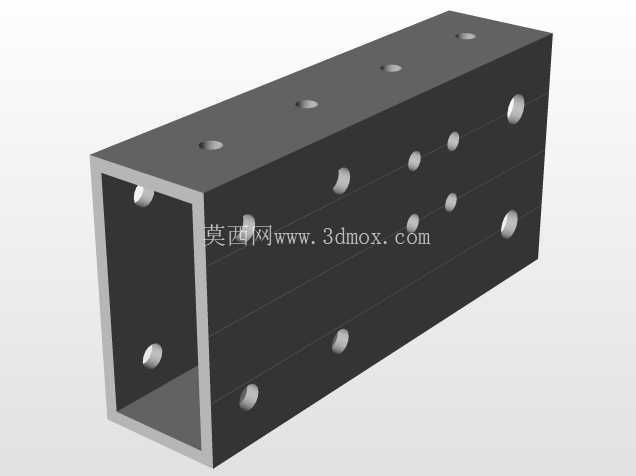

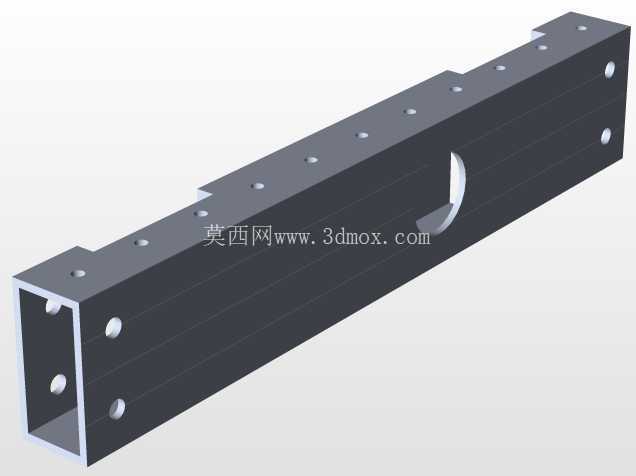

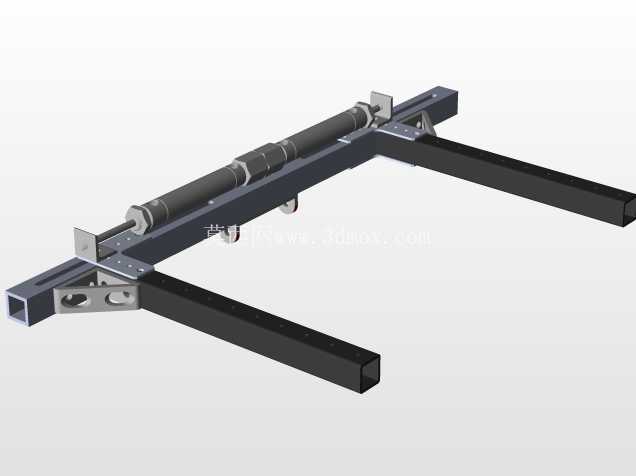

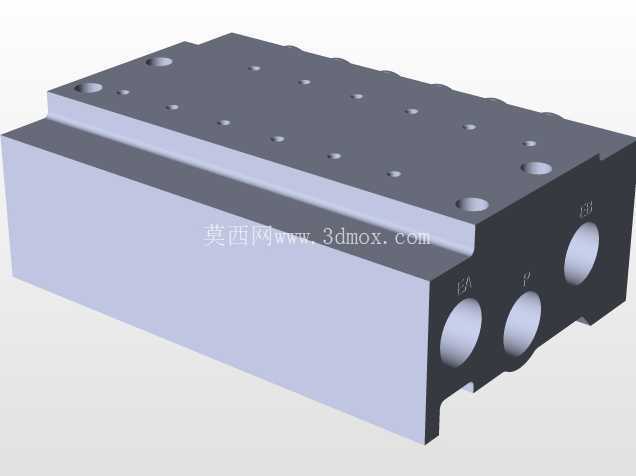

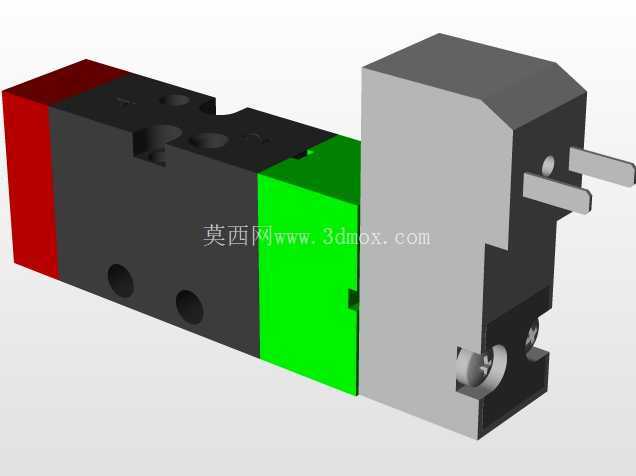

　　主框架采用三角形桁架加强结构，四根竖向铝型材作为主支撑立柱，斜向布置的型材通过角码与螺栓连接形成稳定的三角支撑结构，在大幅降低框架整体重量的同时，将框架的抗扭刚度提升40%以上，避免机器人在举升负载、快速启停过程中出现框架形变。上部的执行机构安装导轨采用双平行光轴布局，导轨安装面的平面度公差控制在0.05mm范围内，保证滑动机构在上下运行过程中无卡滞，滑动行程覆盖赛事任务要求的最大举升高度，导轨两端设置硬限位与缓冲垫，防止机构超程脱出。框架中部布置的气动元件安装位预留了标准的气缸安装孔位与气路走线槽，气缸的安装支座采用可调节设计，可根据实际动作需求调整气缸的安装角度与伸出行程，适配不同任务场景下的执行动作需求。

　　前部的执行端接口采用通用快装设计，可快速更换夹爪、托板、拨杆等不同作业末端，无需重新打孔调整安装位置，缩短赛前调试的周期。整体结构的安装边界充分考虑赛事的尺寸规则限制，所有外伸部件在初始状态下均处于规则允许的包络尺寸范围内，动作过程中的最大外伸量也符合赛事的尺寸要求，不会出现违规超尺寸的问题。走线设计上，框架型材的槽道内可直接布置线缆与气路管线，所有线缆均通过扎带固定在型材槽内，避免运动过程中线缆剐蹭、拉扯导致的故障，电气元件的安装位集中布置在底盘后部的配重区域，既平衡了前部执行机构的重量，也方便检修时快速排查线路问题。

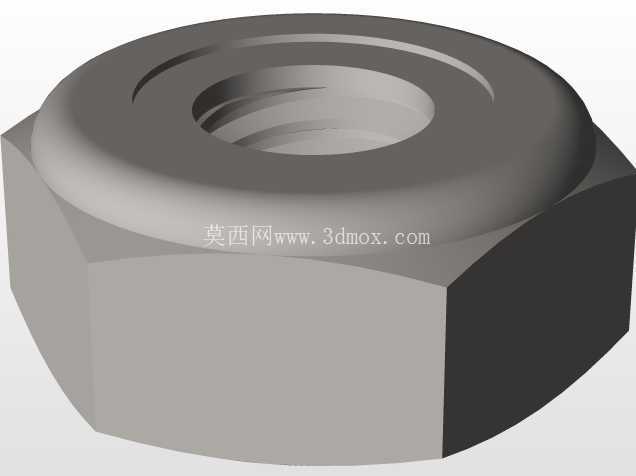

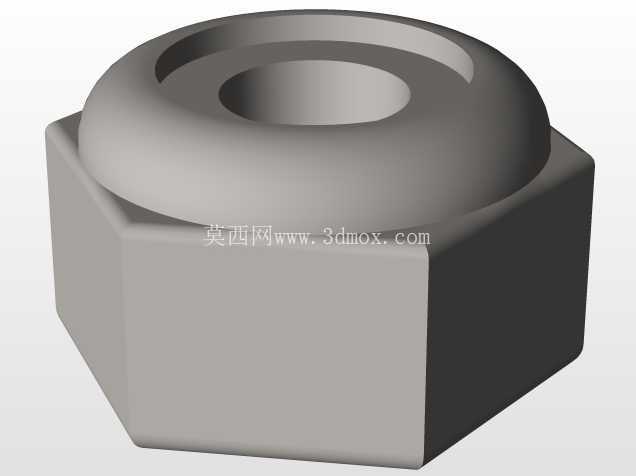

　　结构的连接点全部采用标准紧固件连接，无焊接结构，所有零部件均可快速拆卸更换，在赛事现场出现结构损坏时，可使用备用零件在短时间内完成更换修复，不需要复杂的维修工具。底盘的重心经过优化设计，整体重心落在底盘轮系围成的支撑面中心偏前位置，在快速转向、急停、举升最大负载时不会出现倾翻风险，静态稳定角大于35度，动态行驶过程中的侧倾角度控制在5度以内。框架上部的顶部安装位预留了传感器与视觉模块的安装接口，安装面的高度与角度可根据传感器的探测范围调整，保证传感器能够覆盖场地内的目标识别区域，不会被框架结构遮挡探测视野。这套结构在设计过程中充分考虑了加工与装配的工艺性，所有铝型材的切割长度均采用标准系列尺寸，不需要特殊定制加工，板材类零件全部采用激光切割加工，孔位精度高，装配时不需要二次修配即可完成总装，装配公差累积控制在允许范围内，总装完成后各运动机构的动作顺畅度符合设计预期，能够满足连续高强度赛事作业的可靠性要求。
