视觉引导颜色分拣机械臂教学实训装置

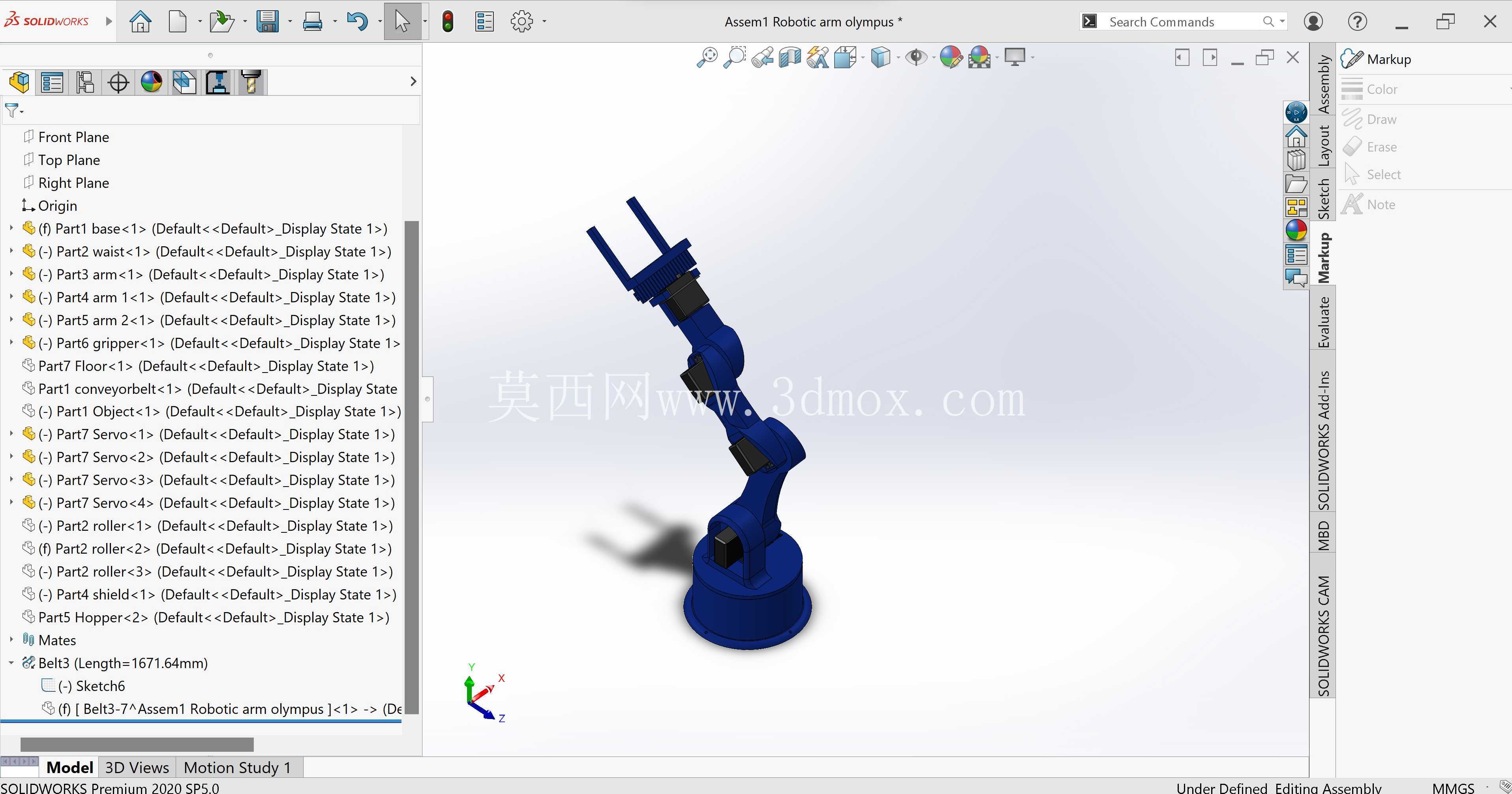

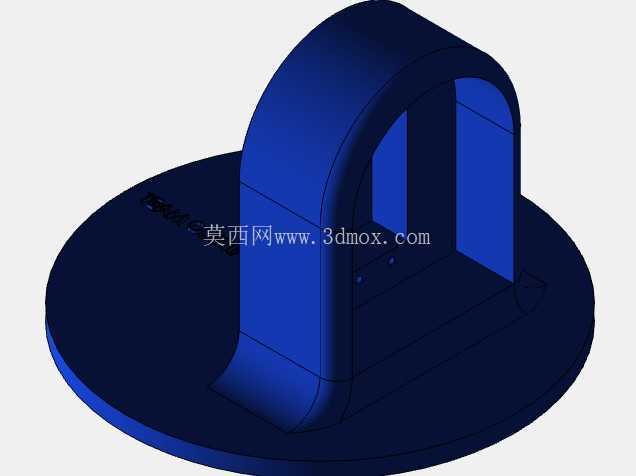

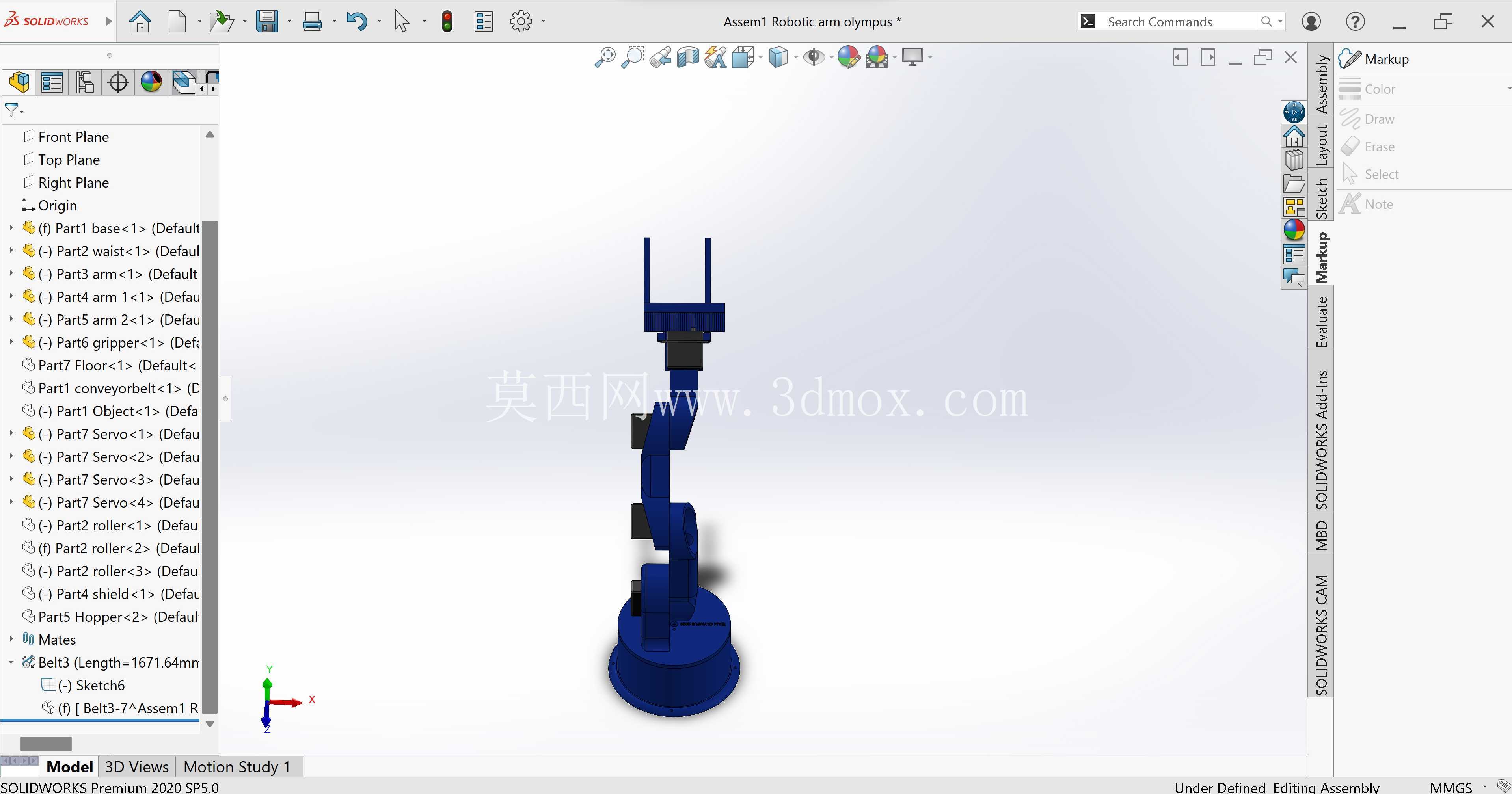

这套视觉引导的分拣机械臂装置，核心面向中小学科创实践、高校机电一体化专业实训场景搭建，可作为自动化类课程的实操载体，帮助学习者打通从视觉算法到机械执行的全流程认知链路。整套装置的执行端采用多关节串联机械臂结构，底座为固定式安装结构，安装时需预留直径不小于200mm的圆形固定区域，底座上方依次衔接腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转关节，末端配置平行夹爪，整体伸展后最大作业半径可达670mm左右，垂直方向作业覆盖范围从底座安装面向上延伸至720mm高度，安装时需在作业半径范围内预留无遮挡的操作空间，避免周边结构件干涉臂体运动轨迹。

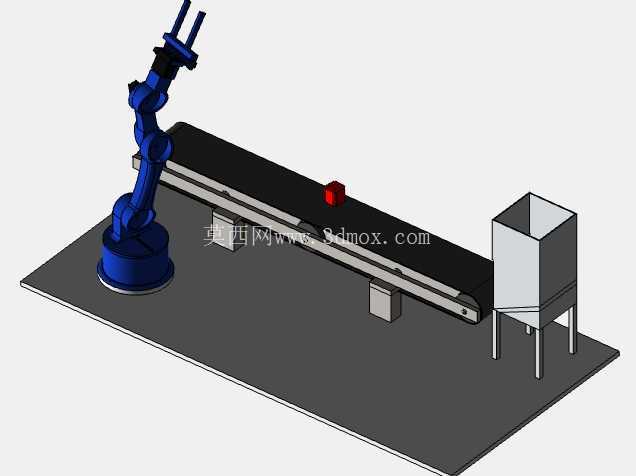

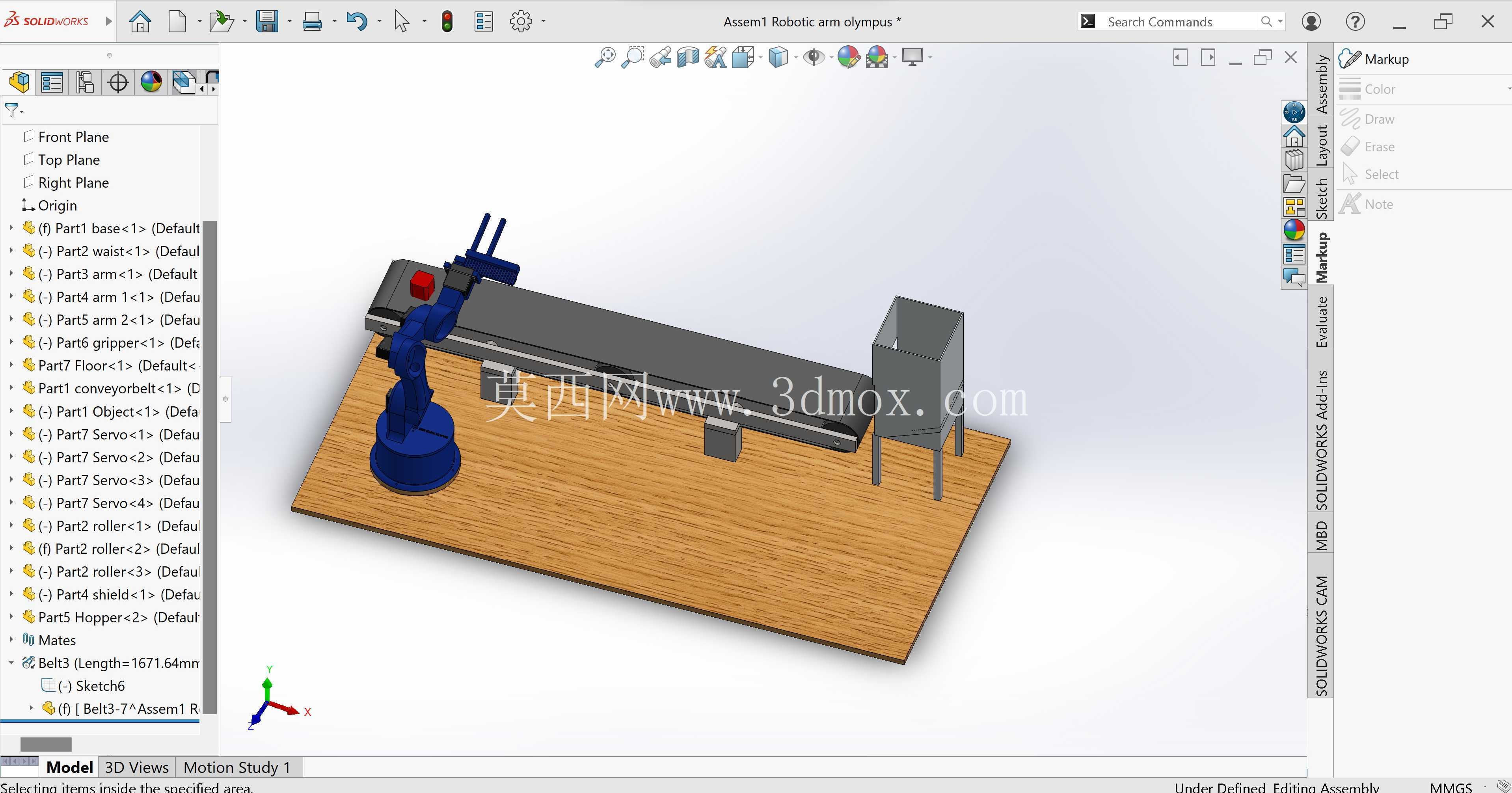

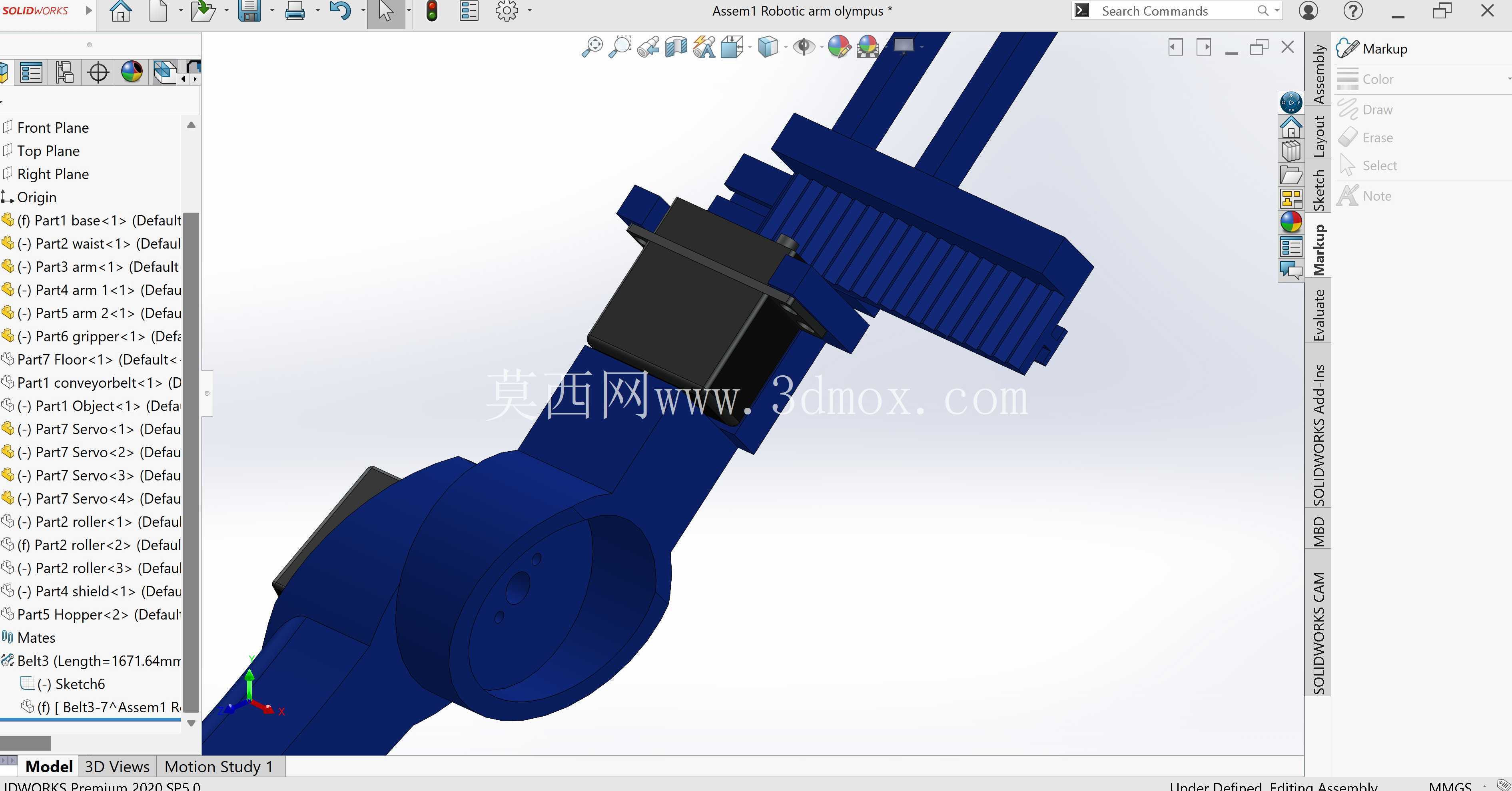

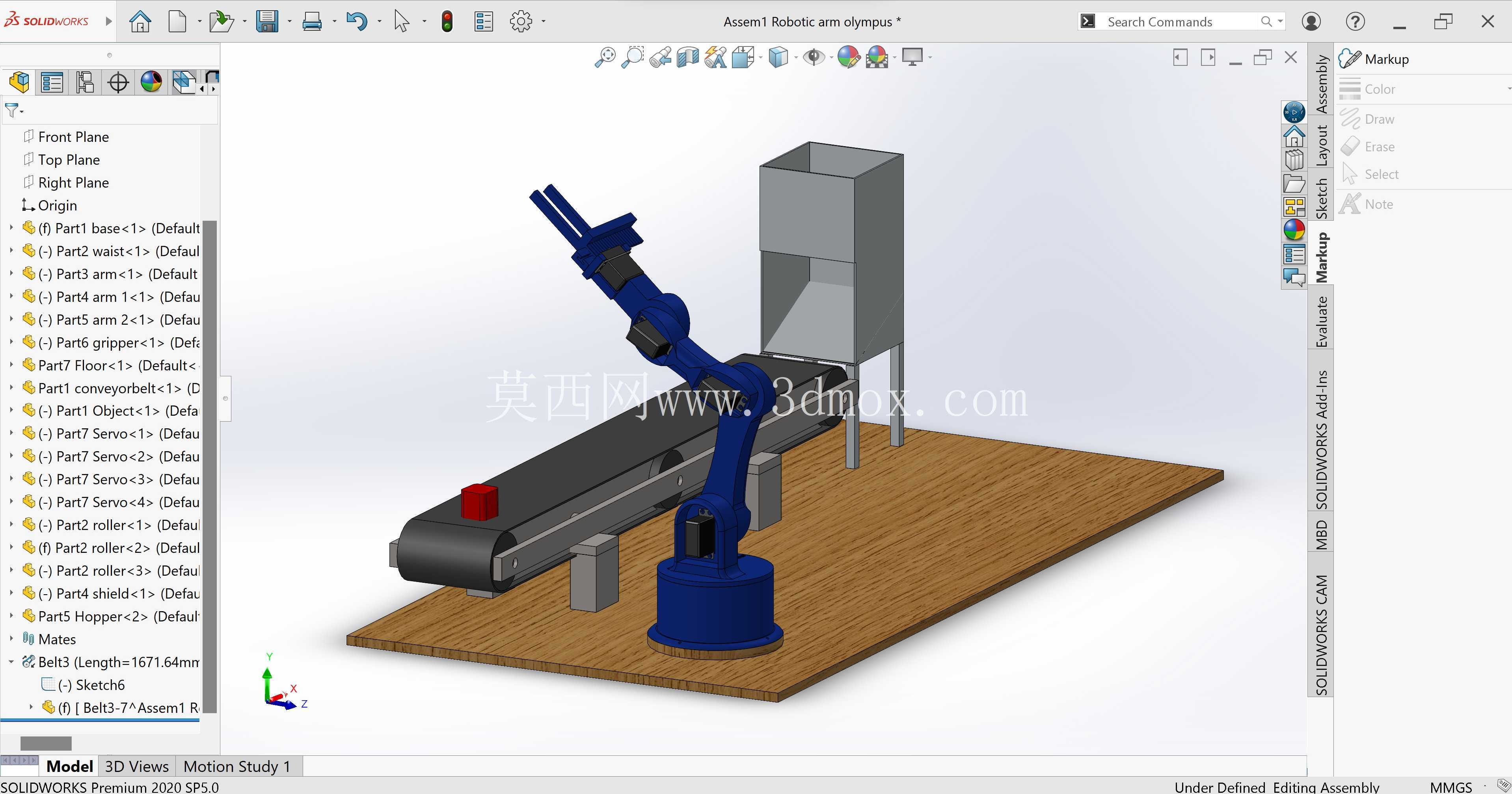

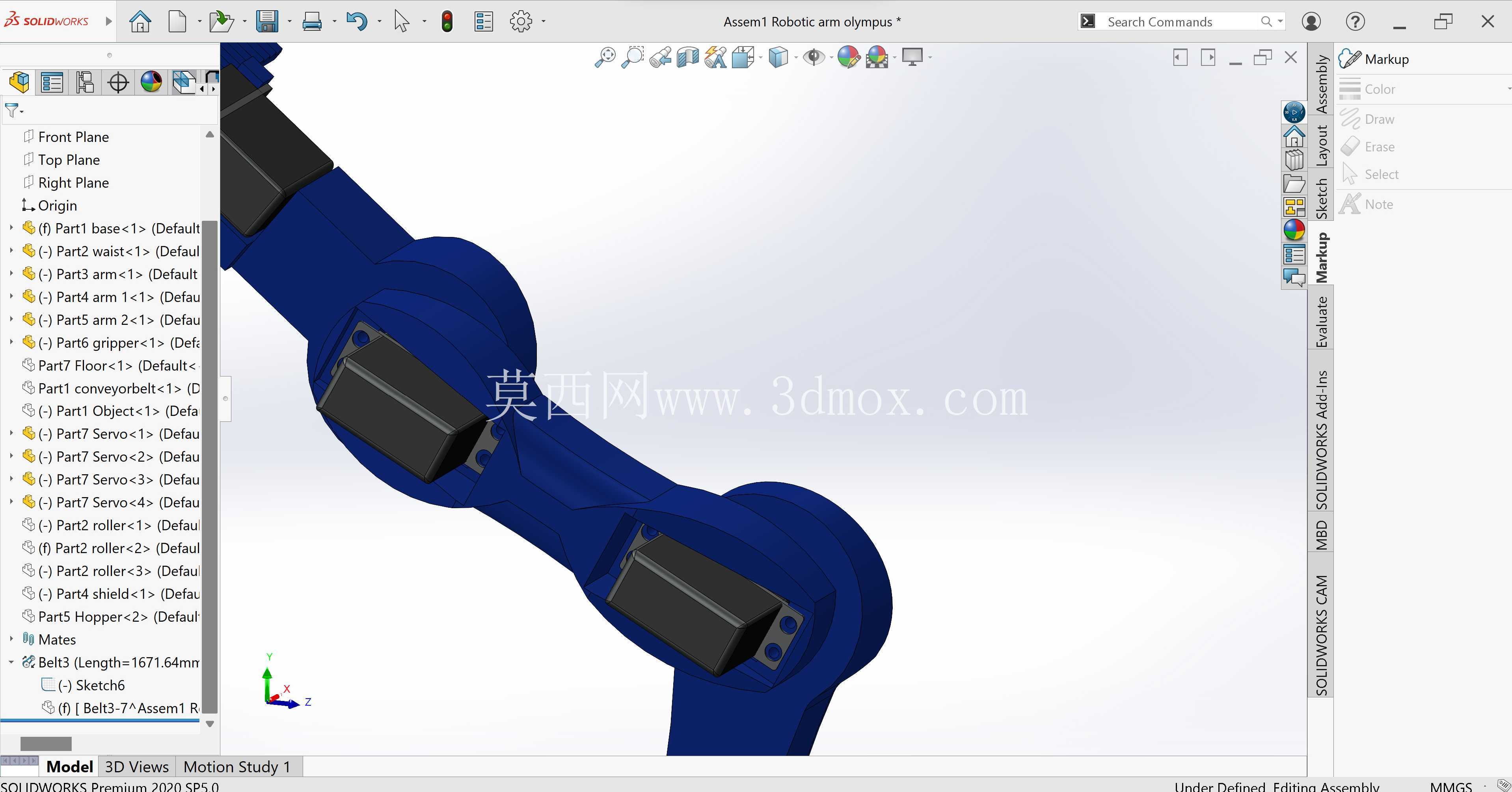

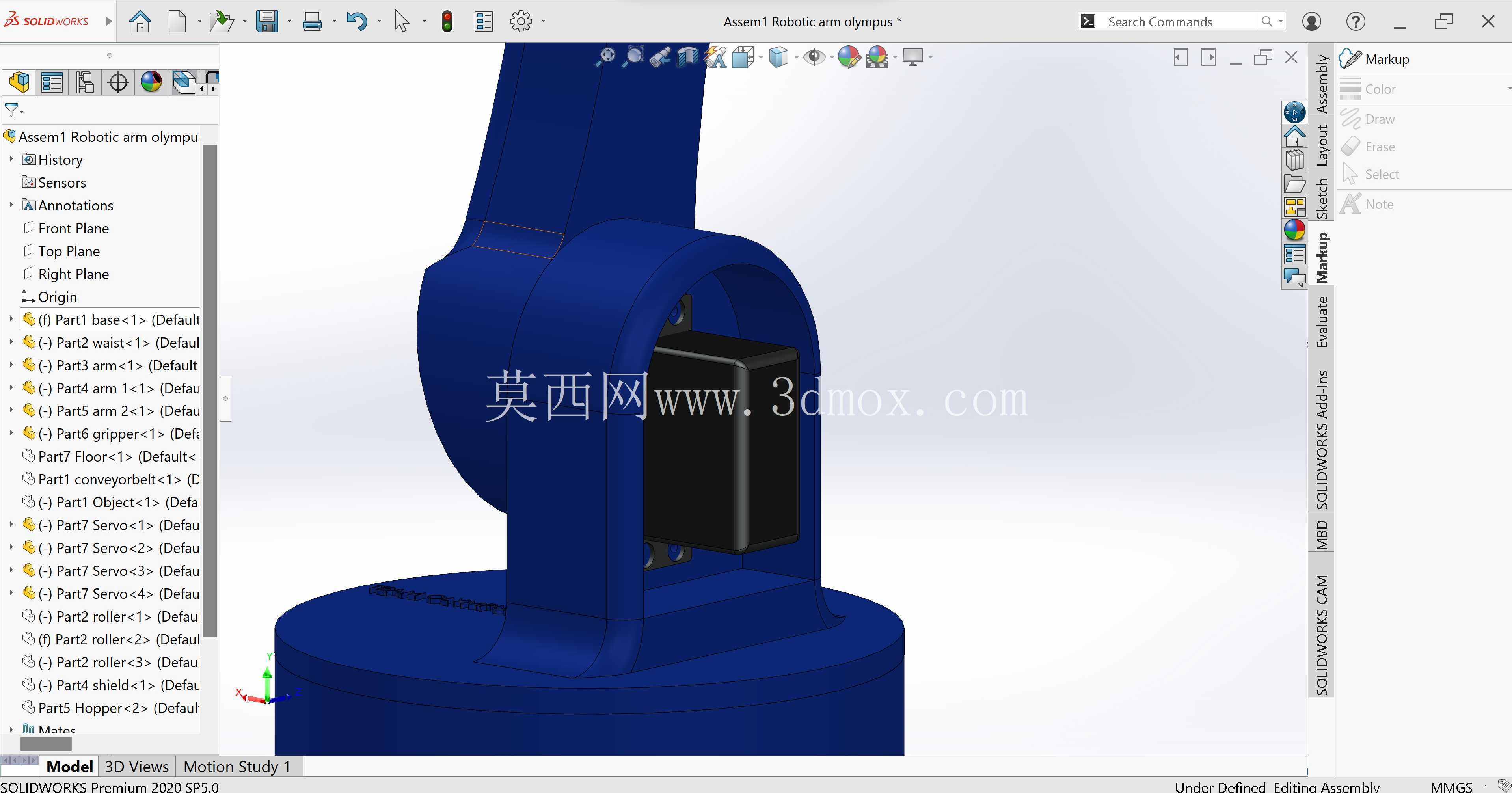

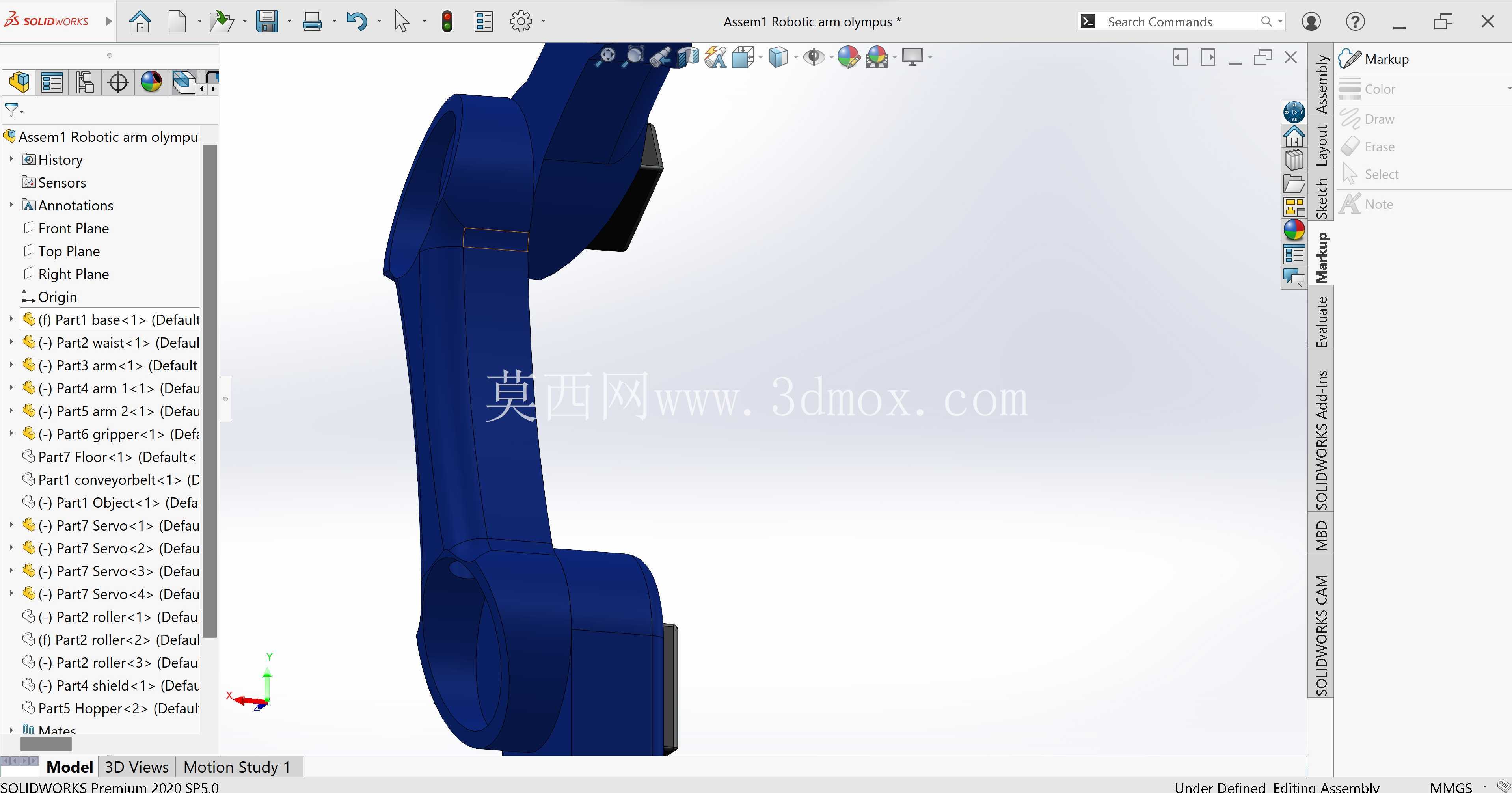

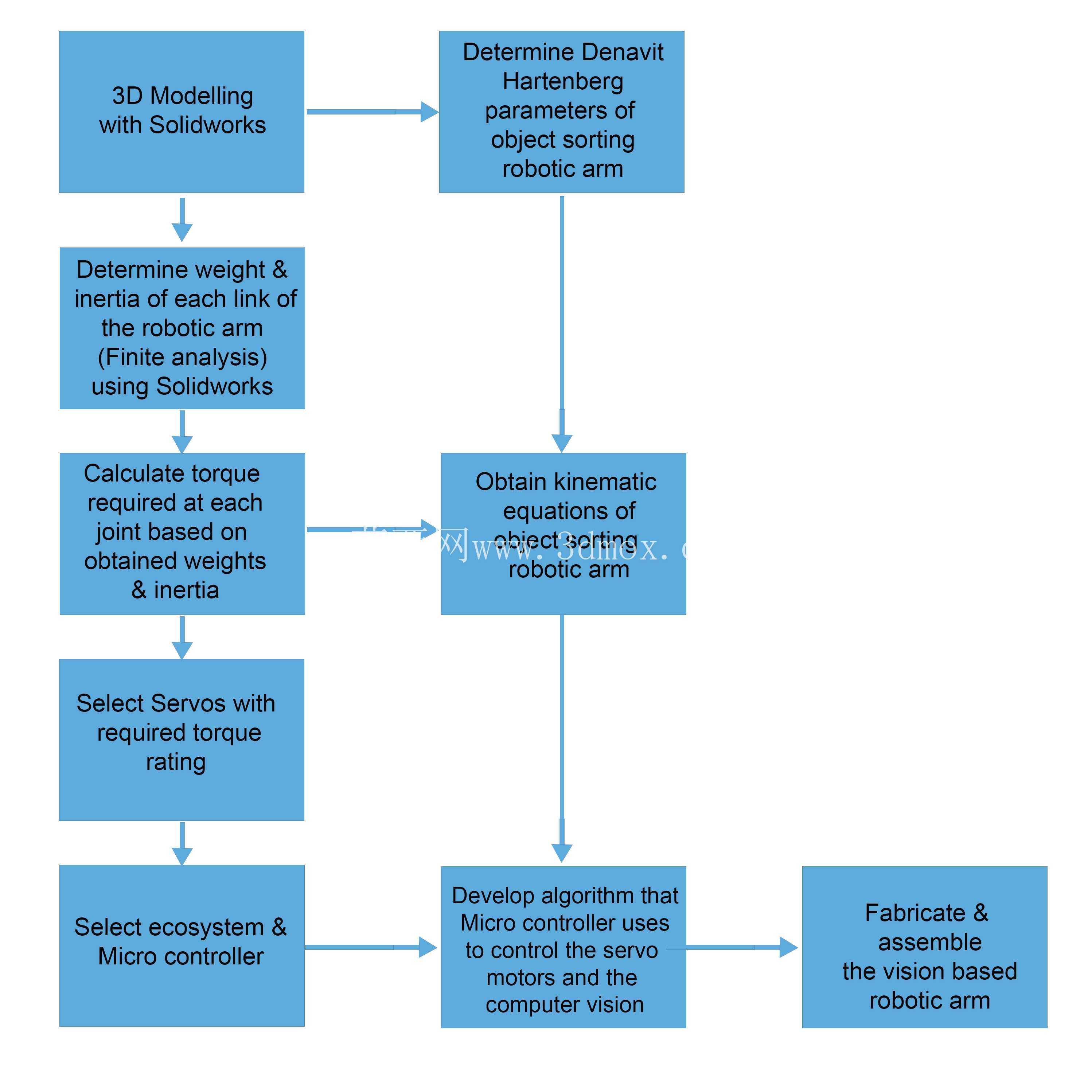

装置的核心功能逻辑围绕颜色识别分拣展开，视觉检测单元采集传送带上的物料颜色信号后，将坐标与颜色类别信号传输至控制单元，控制单元驱动机械臂完成对应轨迹运动，末端夹爪拾取物料后转运至对应颜色分类的容器中，整套动作流程可覆盖点位运动、轨迹规划、IO信号交互、传感器数据读取等多个自动化核心知识点。从设计思路上看，机械臂的各关节传动结构采用模块化设计，大臂与小臂的结构件做了等强度优化，在保证关节支撑刚度的前提下尽可能降低臂体自重，减少关节驱动单元的负载余量要求；关节处的走线采用内部穿腔布局，避免外部走线在臂体往复摆动过程中出现线缆缠绕、磨损的问题，提升长时间实训运行的可靠性。

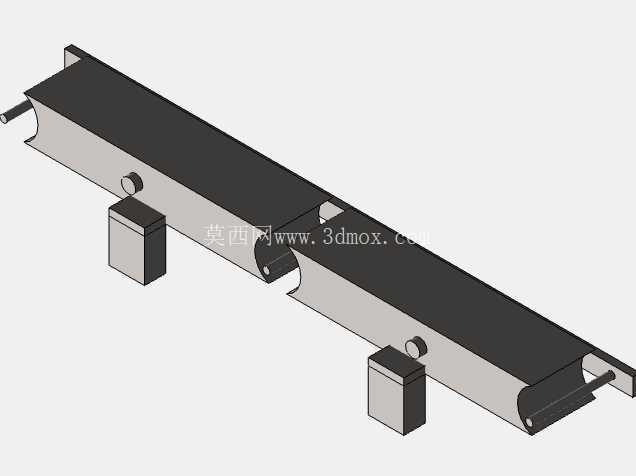

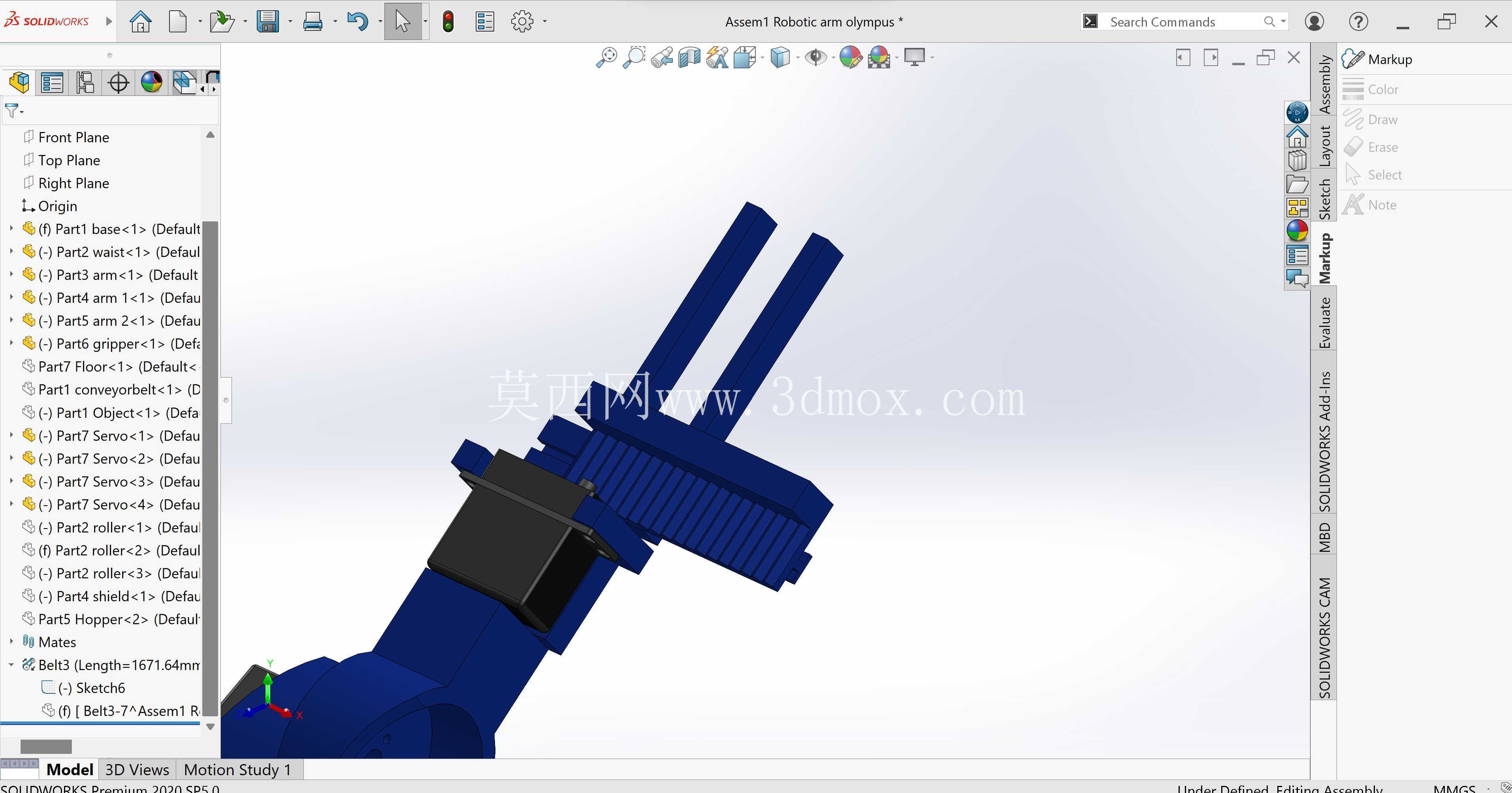

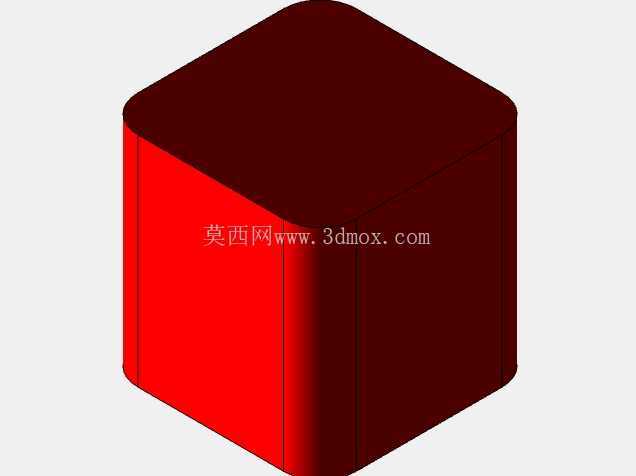

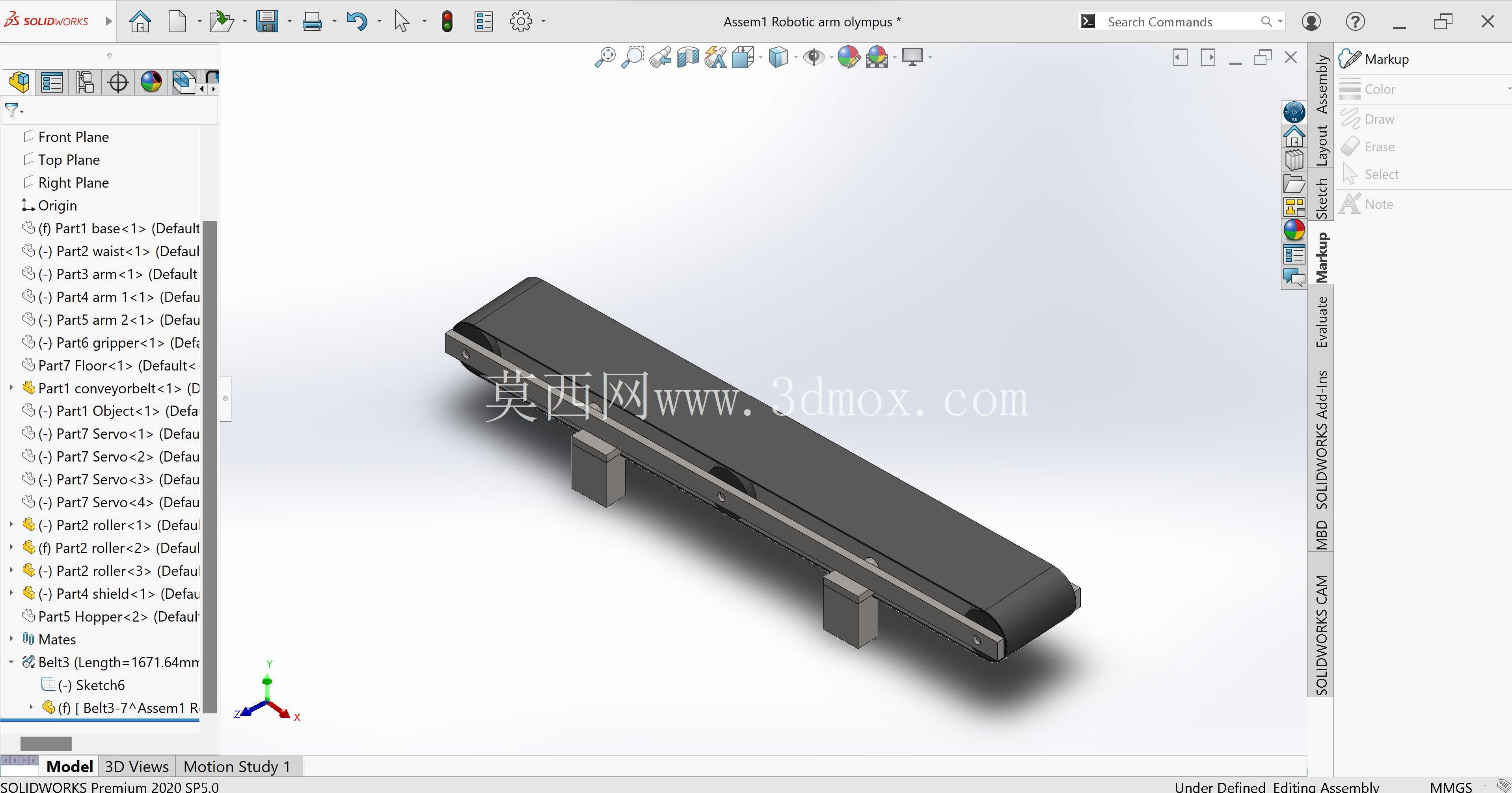

末端夹爪的开合行程适配常见的教学用方形、圆形物料，夹持力可通过驱动参数调整，避免夹伤软质教学物料或出现夹持力不足导致的物料脱落问题。配套的传送带单元可根据实训需求调整运行速度，视觉检测单元的安装支架预留了高度与角度调节余量，可适配不同尺寸的物料识别需求，学习者可根据实训任务自行调整视觉参数、机械臂运动点位、分拣逻辑，完成从基础的单颜色定点拾取，到多颜色动态分拣、多物料堆叠识别等不同难度的实训任务。

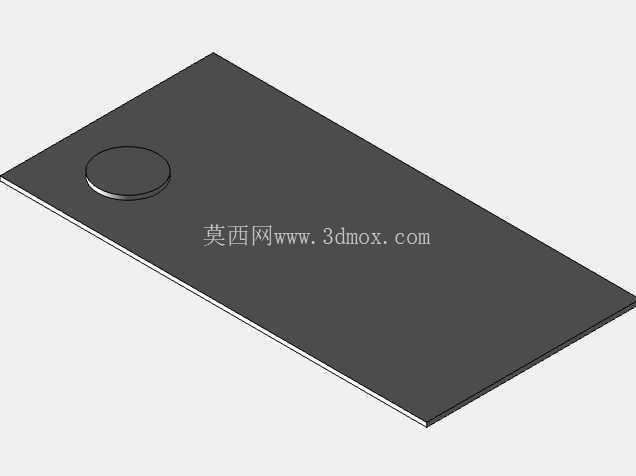

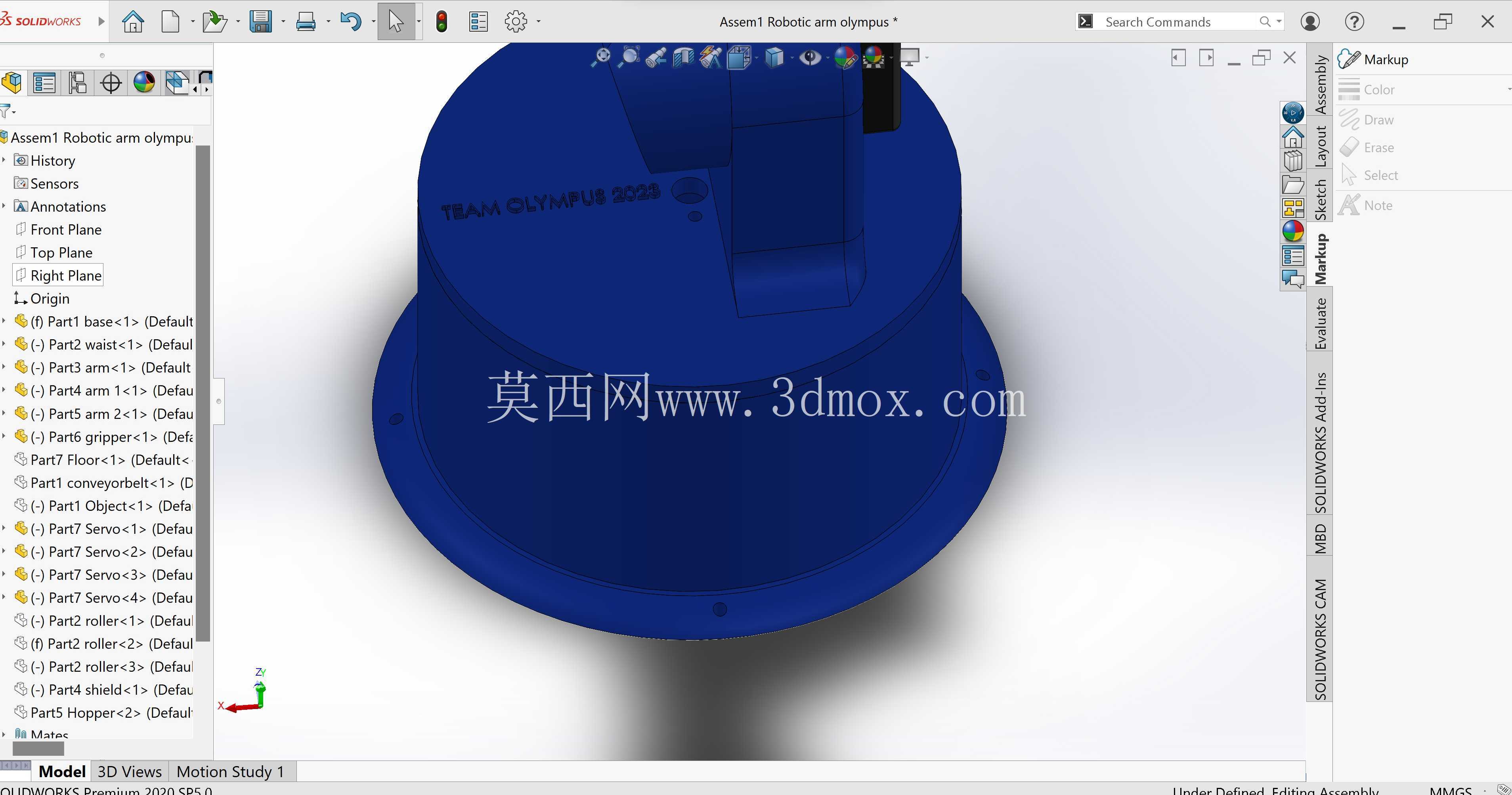

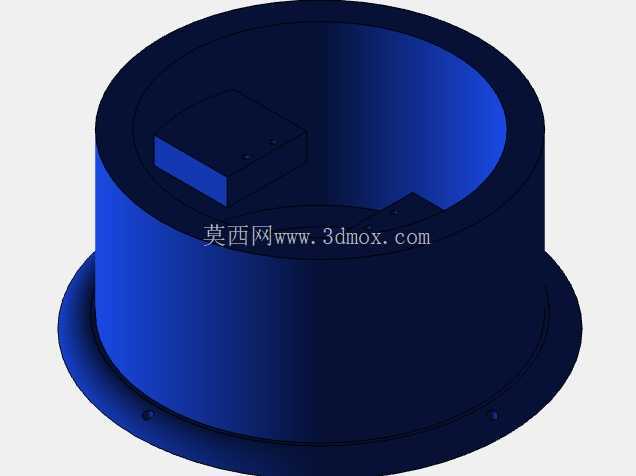

在结构细节设计上，各关节的限位结构做了物理硬限位与软件软限位双重防护，避免实训操作过程中参数设置不当导致的臂体超程碰撞，底座的固定孔位采用通用的环形排布方式，可直接固定在铝型材实训工作台或者木质实训台面上，不需要额外定制安装转接板。整套装置的结构拆分逻辑清晰，各零部件之间的连接采用标准紧固件，学习者可自行完成拆装重组，理解串联工业机器人的关节构成、传动原理、装配公差要求，也可基于现有结构进行二次改造，比如更换末端执行器完成吸盘拾取、轨迹绘画等拓展任务，适配不同阶段的教学需求。

从实际应用角度看，这套装置除了教学实训场景外，也可作为小型轻量化分拣工位的原理验证载体，验证视觉引导分拣的逻辑可行性，为后续工业级分拣设备的开发提供原理样机支撑；其结构设计中预留的传感器安装位、驱动控制接口，也可支持学习者接入更多类型的传感器，完成缺陷检测、尺寸测量等拓展功能开发，覆盖从机械结构装配、电气接线、程序编写、算法调试全流程的技能训练。
