电容式数字触摸感应开关模块结构设计

　　这款电容式触摸感应模块的设计，最初是针对小型智能设备的非接触式操作需求展开的，在消费电子、小型工控终端、智能家居面板这类场景里，传统机械按键存在寿命短、易进灰、按压手感不一致的问题，而电容触摸的方案刚好能规避这些缺陷。整个模块采用双层板布局，基板选用常规FR-4环氧玻纤板，板体做了方形切角处理，四个角预留的沉头安装孔位适配M2规格的螺丝，安装孔中心距按照通用小型传感器模块的标准间距设定，能直接兼容市面上多数传感器扩展板的安装位，不需要额外做转接支架。

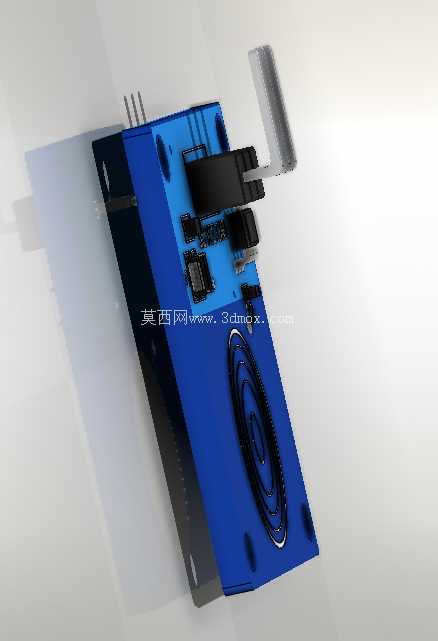

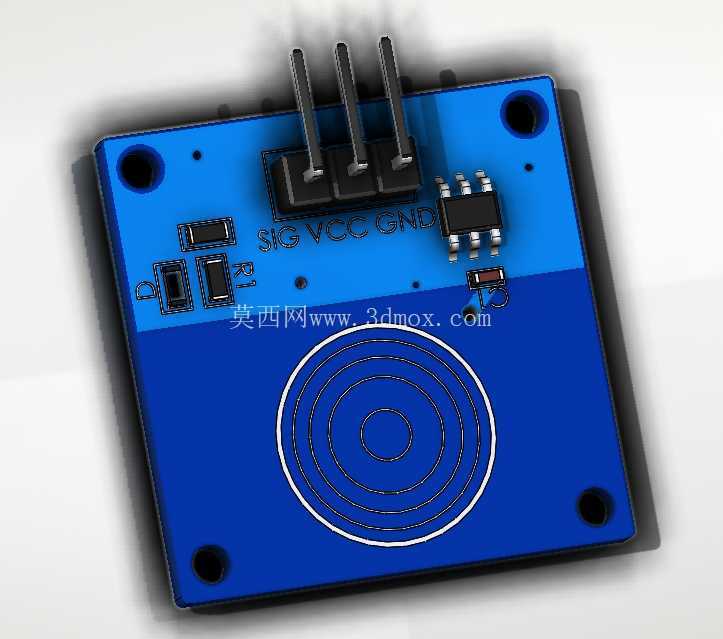

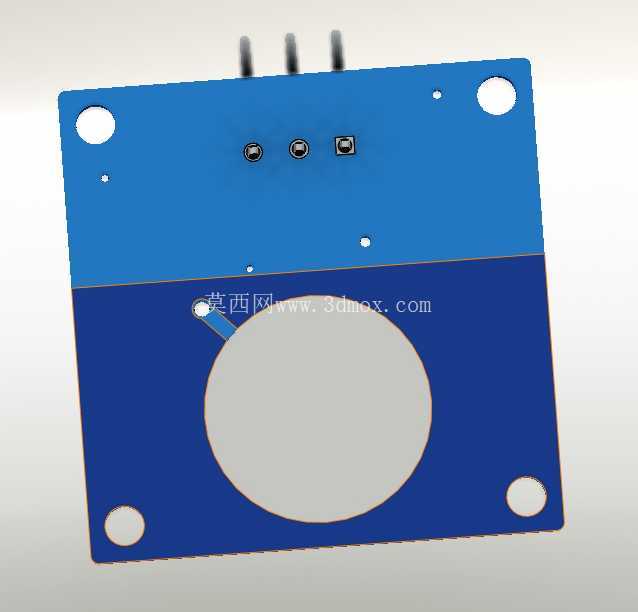

　　板载的触摸感应区域做了同心圆铺铜设计，这种铺铜方式可以在有限的板面空间内最大化感应电极的有效面积，同时避免边缘电场分布不均导致的感应灵敏度偏差，感应区表面没有额外覆盖凸起结构，能直接贴合亚克力、薄塑料这类非金属面板使用，隔着3mm以内的绝缘面板依然能稳定触发。模块的信号处理部分采用贴片式专用电容检测芯片，芯片周边的阻容件全部按照芯片手册的推荐布局排布，去耦电容紧贴芯片电源引脚放置，最大程度降低电源纹波对触摸检测阈值的干扰，信号输出引脚、电源引脚、接地引脚采用标准2.54mm间距的直插排针引出，排针位置设置在板体的短边侧，接线后不会遮挡触摸感应区域，也方便和面包板、杜邦线快速对接。

　　从功能特性来看，这款模块默认配置为点动触发模式，也可以通过板上预留的焊盘调整为自锁输出模式，输出电平可以直接兼容5V单片机的IO口电平，不需要额外做电平转换电路，模块的工作电流在待机状态下控制在微安级别，适合电池供电的低功耗设备使用。设计过程中特意将高压区域和信号检测区域做了铺地隔离，板体边缘预留了1mm的安全爬电距离，避免外接电源波动时串入信号回路导致误触发。实际选型适配时，这款模块可以直接替换掉传统的轻触按键，不需要改动原有设备的主控程序逻辑，只需要将原来接按键的IO口转接至模块的信号输出端即可，安装时只需要注意感应面不要紧贴金属构件，金属材质会屏蔽电容电场导致感应失效。

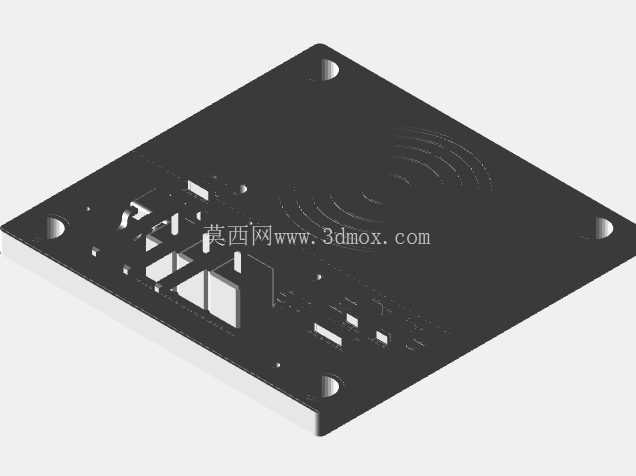

　　模块的整体厚度控制在8mm以内，包含排针的总高度也不超过12mm，适合嵌入到薄型面板的内部空间，比如桌面小台灯的触控开关、小型音箱的操作按键、门禁终端的出门按钮这类空间受限的应用场景。在结构建模的时候，所有元器件的封装都按照实际量产的尺寸绘制，排针的插针长度、贴片芯片的引脚间距、阻容件的焊盘尺寸都完全匹配实际焊接工艺要求，安装孔的沉头深度也做了精准设定，锁入螺丝后螺丝帽不会高出板体表面，避免和外壳结构产生干涉。板体上的丝印标识清晰标注了三个引脚的功能定义，分别对应信号输出、电源正、接地，组装接线时不需要额外查阅引脚定义图，能减少生产组装时的接线错误率。感应区域的同心圆铺铜边缘做了圆弧过渡，避免尖角位置产生电荷集中导致的误触发问题，板体的四个边角做了R2圆角处理，安装时不会划伤操作人员的手部，也不会刮伤配套的外壳内壁。
