1W功率5V供电LED芯片发光灯泡结构

　　这款1W功率等级的5V供电LED芯片灯泡，核心适配低压直流供电场景下的局部照明需求，在小型电子设备状态指示、便携照明模组、低压工控设备局部补光、DIY电子制作光源模块等场景中应用广泛，区别于常规高压交流照明灯泡，其5V的额定供电电压可直接对接常见USB供电回路、单片机控制板低压输出端口，无需额外配置高压整流电路，大幅降低低压照明场景的电路设计复杂度。从结构设计逻辑来看，该灯泡采用星型铝基板作为承载基底，基板边缘设置的对称缺口并非装饰结构，而是对应安装场景中的定位卡扣与螺丝过位需求，可适配多种常见的LED透镜固定座、小型散热基座的安装孔位，安装时无需额外对基板进行裁切加工，能直接卡入对应安装位完成初步固定，再通过回流焊或者手工焊接完成供电引脚的连通。

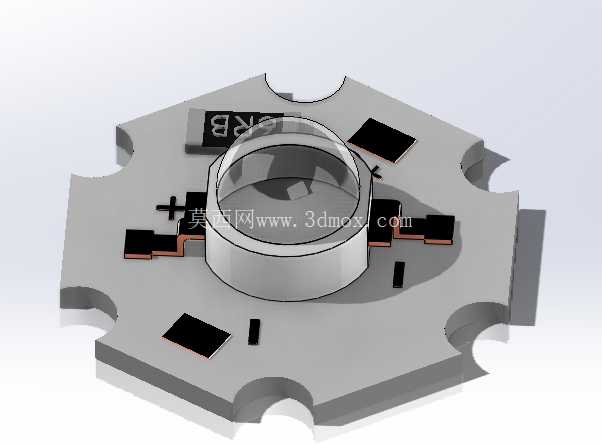

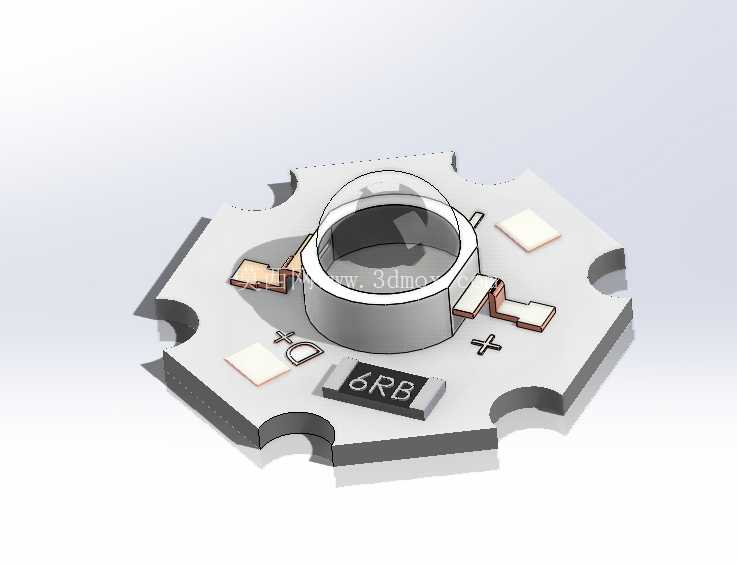

　　基板中心位置是1W功率的LED发光芯片，芯片外围设计了环形限位凸台，这个凸台的尺寸刚好匹配常规直径的半球形柔光透镜，安装透镜时可直接将透镜卡入凸台完成定位，无需额外点胶固定也能保证透镜与发光芯片的同轴度，避免出现光斑偏移、出光不均的问题。基板表面除了核心发光芯片外，还预留了焊盘标识，正负极位置标注清晰，焊接供电导线时可快速识别接线极性，减少反接烧坏芯片的概率，同时基板上的铜箔走线做了加宽处理，能承载1W功率下的工作电流，避免长时间工作时走线过流发热导致的基板碳化问题。

　　从实际使用的功能特性来看，该LED灯泡在额定5V供电下可达到对应1W功率的光通量输出，星型基板的多瓣式结构增大了与空气的接触面积，在自然对流散热条件下即可满足芯片工作的散热需求，无需额外加装体积较大的散热鳍片，非常适合对安装空间有严格限制的紧凑设备内部照明场景。设计过程中参考了行业通用的HPG8-48KBIX参数规范，所有外形尺寸、焊盘位置、安装边界都与同规格商用LED光源保持一致，可直接替换同参数的市售成品LED灯泡，无需对原有安装结构、供电电路做任何修改。

　　在安装边界方面，基板整体外接圆直径、中心凸台高度、透镜安装后的总高度都做了严格的尺寸约束，可适配常见的MR11小型灯座、嵌入式微型安装孔位，安装时不会与周边的结构件产生干涉，供电引脚的焊盘位置距离基板边缘留有足够的焊接操作空间，手工焊接时不会出现焊锡流淌到基板背面导致短路的问题。另外基板上预留的标识区域可根据实际使用需求加贴极性标签、功率标识，方便批量组装时的物料区分与质检核对，半球形透镜的出光角度经过优化，可形成均匀的圆形光斑，不会出现中心亮度过高、边缘暗区明显的问题，适合作为设备状态指示灯、小型阅读灯模组、低压装饰光源等场景的核心发光部件。在结构建模过程中，所有配合面的尺寸公差都按照电子组装行业的通用标准设置，凸台与透镜的配合间隙控制在合理范围，既保证安装时的顺畅度，又不会出现透镜松动脱落的问题，基板的厚度采用常规铝基板的标准厚度，可适配通用的SMT贴片加工工艺，批量生产时可直接走回流焊工序完成芯片与基板的焊接，无需特殊工艺调整。
