ATI Mini40六轴力扭矩传感装置结构模型

在工业机器人打磨、精密装配、力控交互类项目的选型阶段，六维力传感器的安装边界、外形尺寸往往是结构设计阶段最先要卡控的参数，这款ATI Mini40 F/T传感装置的三维结构，完全对标实物的实际尺寸做了还原，能直接导入装配体做干涉检查，不用反复核对样本上的二维尺寸标注。从实际应用场景来看，这类小尺寸六轴力传感器大多用在协作机器人末端、小型精密装配工位、医疗手术机器人执行端，还有高校做机器人力控实验的平台上，因为整体外径小、厚度薄，不会给末端执行器增加太多额外负载，也不会占用过多的安装空间，能适配紧凑的末端结构布局。

从功能特性上看，这款传感器可以同时采集三个正交方向的力值、三个坐标轴方向的扭矩数据，也就是常说的全六轴力扭矩测量，相比单轴或者三轴的传感单元，能完整捕捉末端与工件接触时的全维度受力状态，比如打磨作业里的法向接触力、切向磨削阻力，装配作业里的插入阻力、偏载扭矩，都能通过这个传感器实时反馈给控制系统，实现力位混合控制，避免硬接触造成工件或者工装的损坏。

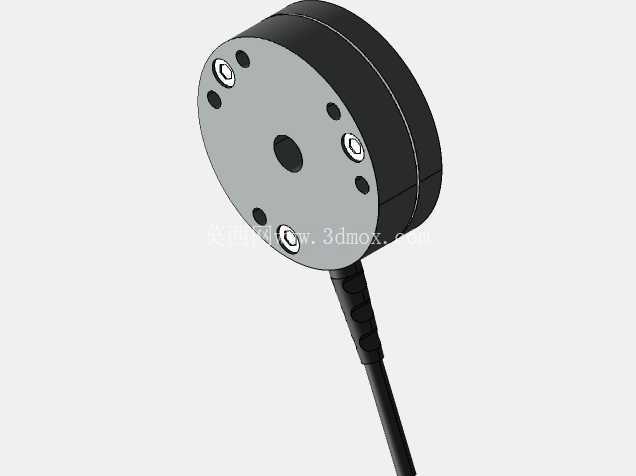

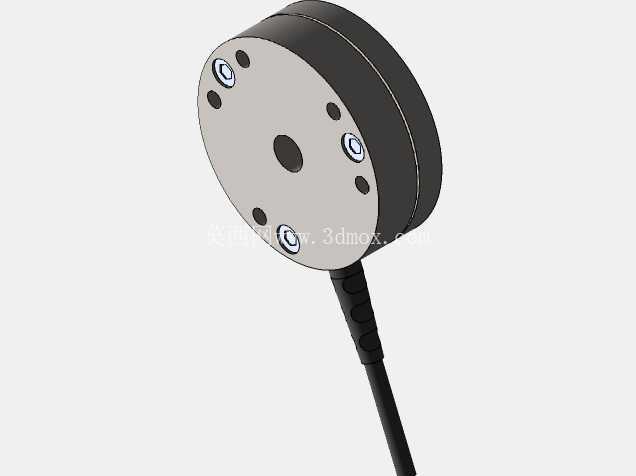

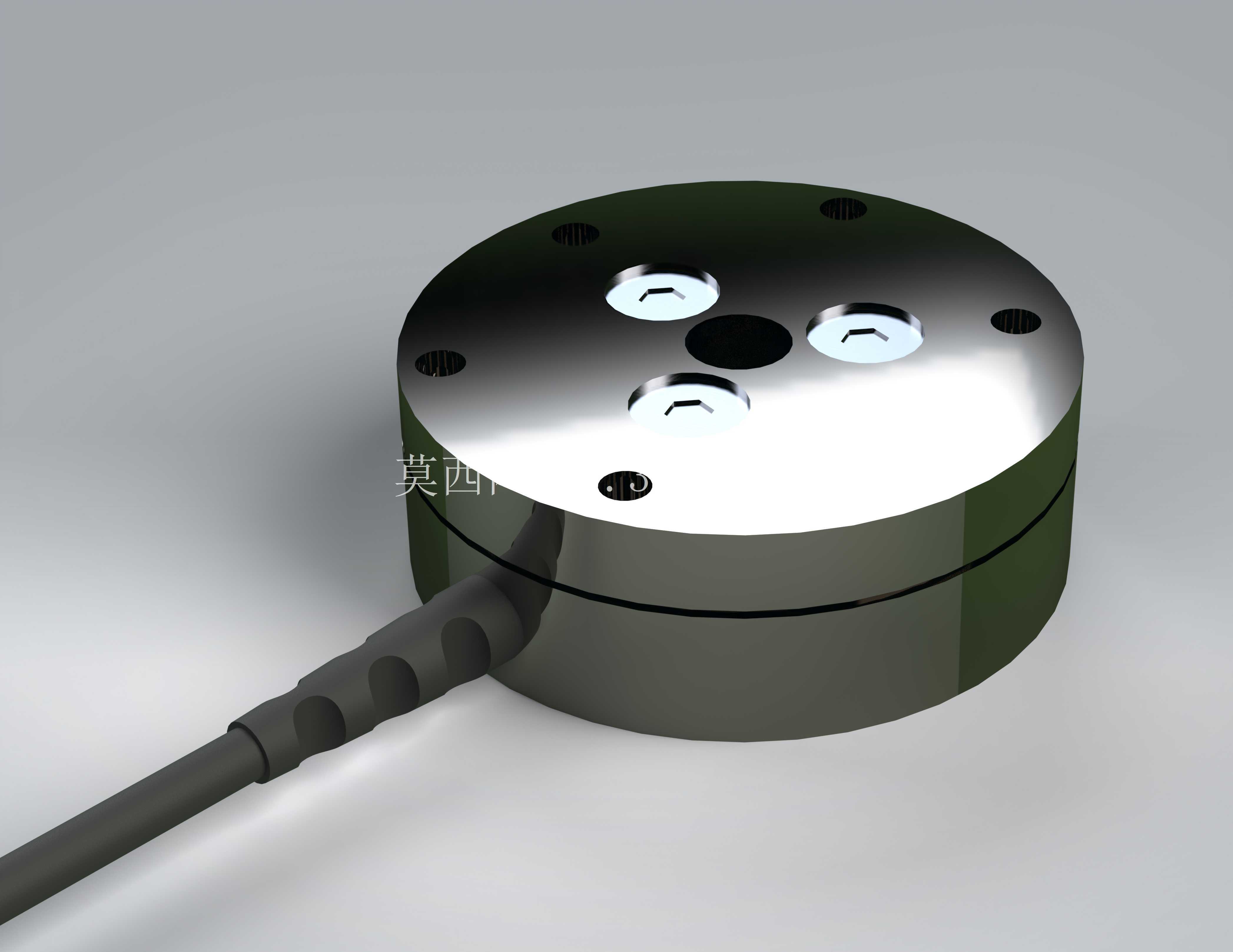

从设计思路上拆解这个模型的结构，整体采用圆盘式的扁平化布局，上端面预留了三个成圆周均布的安装定位孔，中心设置了定位基准孔，不管是直接连接机器人末端法兰，还是转接快换装置、执行夹具，都能保证安装同轴度，不会因为安装偏斜引入额外的测量误差。侧面出线的结构做了线缆防弯折的应力释放设计，也就是线缆根部的波纹状护套结构，能避免设备运行过程中线缆反复弯折造成线芯断裂，提升长期运行的可靠性，传感器本体采用上下两层的叠层结构，中间是敏感芯体的封装层，外层是高强度的金属壳体，既能保证受力时的结构刚度，避免过载造成芯体损坏，也能屏蔽工业现场的电磁干扰，保证测量信号的稳定性。

做结构设计的时候，这个模型的安装边界是必须重点核对的部分：首先是上端面安装孔的孔位分布圆直径、螺纹规格，直接决定了转接法兰的设计尺寸，不能出现孔位对不上的情况；其次是传感器整体的厚度，会影响末端执行器的总长度，在做机器人运动轨迹规划的时候，要把这个厚度算入工具坐标系的偏移量里，不然会出现轨迹偏差；还有侧面出线的方向和线缆最小弯曲半径，要在周边预留足够的走线空间，避免机器人运动时线缆被拉扯或者和周边工装发生剐蹭。另外，传感器下端面的安装接口也要和末端负载匹配，不管是装夹爪、打磨头还是其他执行工具，都要保证连接刚性，不能有松动间隙，不然会把连接间隙带来的晃动误判成受力信号，影响力控精度。

很多工程师在做初期方案布局的时候，往往只关注传感器的量程、精度这些电气参数，忽略了机械安装尺寸的匹配，等到实物采购回来才发现和现有工装干涉，或者安装后末端超出了作业范围，耽误项目进度，用这个等比例的三维模型提前在装配环境里做布局验证，就能提前规避这类问题。比如在做协作机器人的螺丝锁付方案时，把这个传感器模型放在机器人法兰和电批之间，就能模拟出整个末端的总长度，核对电批批头到达锁付位置时，机器人各关节有没有超出运动范围，传感器周边有没有和治具、工件发生碰撞的风险，还能提前设计线缆的固定走线位置，避免运行时线缆缠绕。另外在做力控算法仿真的时候，准确的三维模型质量、质心位置参数，也能帮着做传感器的重力补偿计算，因为传感器自身和末端工具的重力会在不同姿态下产生不同方向的分力，准确的质心参数能提升重力补偿的精度，让力控反馈的数据更准确。

这类小型六轴力传感器的安装还有几个工程上要注意的点：一是安装面的平面度要达标，不能有凸起或者毛刺，不然锁紧安装螺丝的时候会造成传感器壳体受迫变形，影响测量精度甚至损坏内部敏感元件；二是锁紧螺丝的扭矩要按照产品要求的数值来，不能拧得过紧，不然会造成内部预紧力异常；三是出线端的线缆要做固定，留足够的弯曲余量，不能让线缆的拉力直接作用在传感器的出线接口上，长期拉扯会造成接口松动或者内部线路损坏。这个模型把这些结构细节都做了还原，不管是做方案设计、安装模拟还是教学演示，都能直观呈现传感器的实际结构状态，不用对着二维图纸脑补空间结构。
