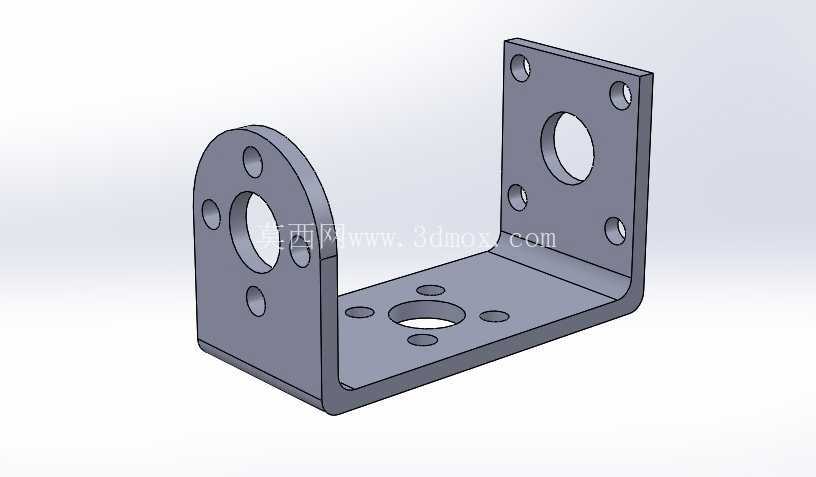

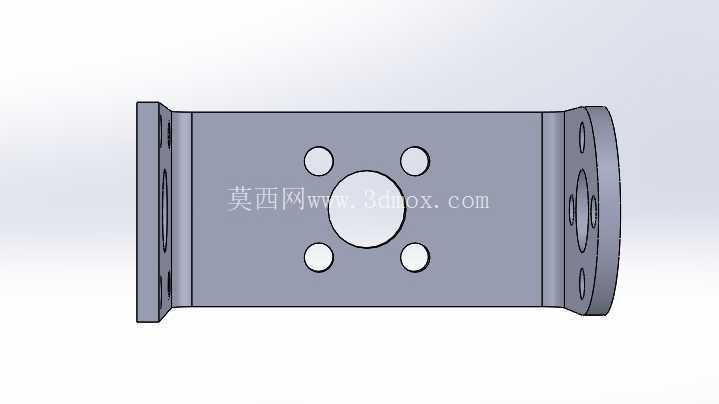

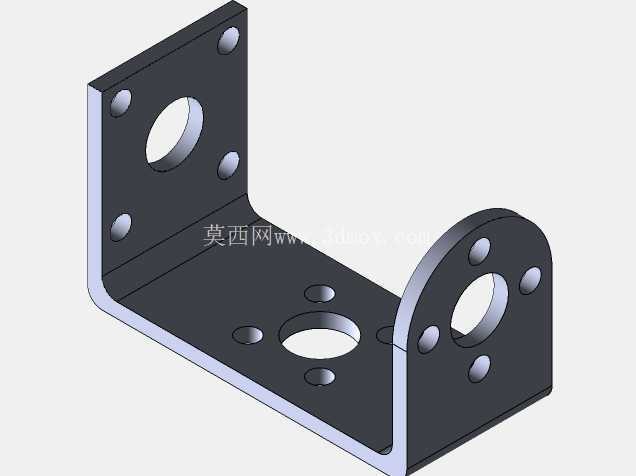

在小型自动化执行机构、航模舵机传动组件、桌面级机械臂关节、智能小车转向模组这类对安装空间有严格限制的场景里,伺服电机的固定支架往往是决定整套机构运行稳定性的核心结构件,这款短U型伺服支架正是针对这类紧凑安装需求设计的专用固定构件。不同于常规长行程U型支架预留的大摆角冗余空间,这款支架采用短U型折弯结构,整体以冷轧钢板为基材经冲压折弯成型,两个垂直的安装立面分别承担不同的连接功能:一侧为平面安装面,开设四个呈矩形分布的沉头安装孔,用于将整个支架固定在设备基座、型材框架或者设备壳体的安装平面上,沉孔设计可以让固定螺丝的头部完全没入板材平面,不会出现凸起干涉伺服电机本体或者周边传动件的问题,平面安装面中心开设的大尺寸通孔,既可以作为伺服电机尾部出线的避让通道,也能在需要时穿过定位销实现支架与基座的精准定位,避免长期运行中受振动影响出现安装偏移。另一侧为带圆弧过渡的U型立面,圆弧轮廓完全匹配对应规格伺服电机的输出端安装基准,立面开设的四个安装孔位与伺服电机前端盖的固定螺孔位置完全对应,安装时可以直接将伺服电机嵌入U型槽内,通过四颗螺丝完成电机与支架的刚性连接,不需要额外加装转接板或者调整垫片,大幅缩减装配环节的调校工作量。U型立面中心的大通孔是伺服电机输出轴的避让位,孔径尺寸预留了足够的输出轴摆角空间,不会在舵盘转动过程中与支架边缘发生剐蹭,保证伺服电机在额定摆角范围内可以顺畅运行。
支架的折弯处采用了小圆角过渡设计,既避免了直角折弯带来的应力集中问题,提升支架整体的抗形变能力,也不会因为圆角过大占用额外的安装空间,刚好适配4s规格伺服电机的安装尺寸边界,整体安装占用的平面投影面积远小于常规L型转接支架,在多关节串联的机械臂结构中使用时,可以有效降低相邻关节之间的安装干涉概率,让关节布局更加紧凑。从结构设计的角度看,这款支架没有多余的冗余结构,所有孔位的位置度公差都控制在0.1mm以内,保证伺服电机安装后输出轴的中心高与设计值完全一致,避免因为安装偏差导致传动齿轮啮合间隙过大、同步带传动跑偏之类的问题。
板材厚度的选择经过实际负载校核,在对应伺服电机的额定扭矩输出工况下,支架的形变位移量小于0.05mm,完全可以满足常规工况下的刚性要求,不会因为长期受交变载荷出现折弯处开裂或者安装面变形的问题。在实际装配场景中,这款支架可以直接适配标准规格的铝型材安装槽位,四个沉头孔的孔距刚好匹配20系列铝型材的中心孔间距,不需要额外制作转接板就可以直接固定在型材框架上,大幅缩短小型自动化设备的装配周期。对于做小型机器人、智能小车、桌面自动化装置的结构设计人员来说,这类标准化的伺服支架可以直接套用在结构方案里,不需要从零开始设计支架的孔位和折弯尺寸,能有效减少三维建模阶段的重复工作量,也能降低后续加工环节的出错概率。
支架表面采用发黑处理,既可以提升板材的防锈能力,也不会因为涂层过厚影响安装孔的配合精度,安装面的平面度经过校平处理,固定后不会出现支架翘曲导致的电机安装偏斜问题,保证伺服电机输出轴的回转中心与安装基准面保持垂直,减少传动过程中的额外径向载荷,延长伺服电机的轴承使用寿命。在多舵机协同的机构里,这类短U型支架的紧凑尺寸可以让多个伺服电机的排布更加紧密,在有限的空间内容纳更多的执行自由度,比如在仿生机器人的关节处、小型机械臂的腕部结构里,这款支架的尺寸优势尤为明显,不会因为支架体积过大导致机构整体外形臃肿。
