双轮自平衡移动机器人结构设计方案

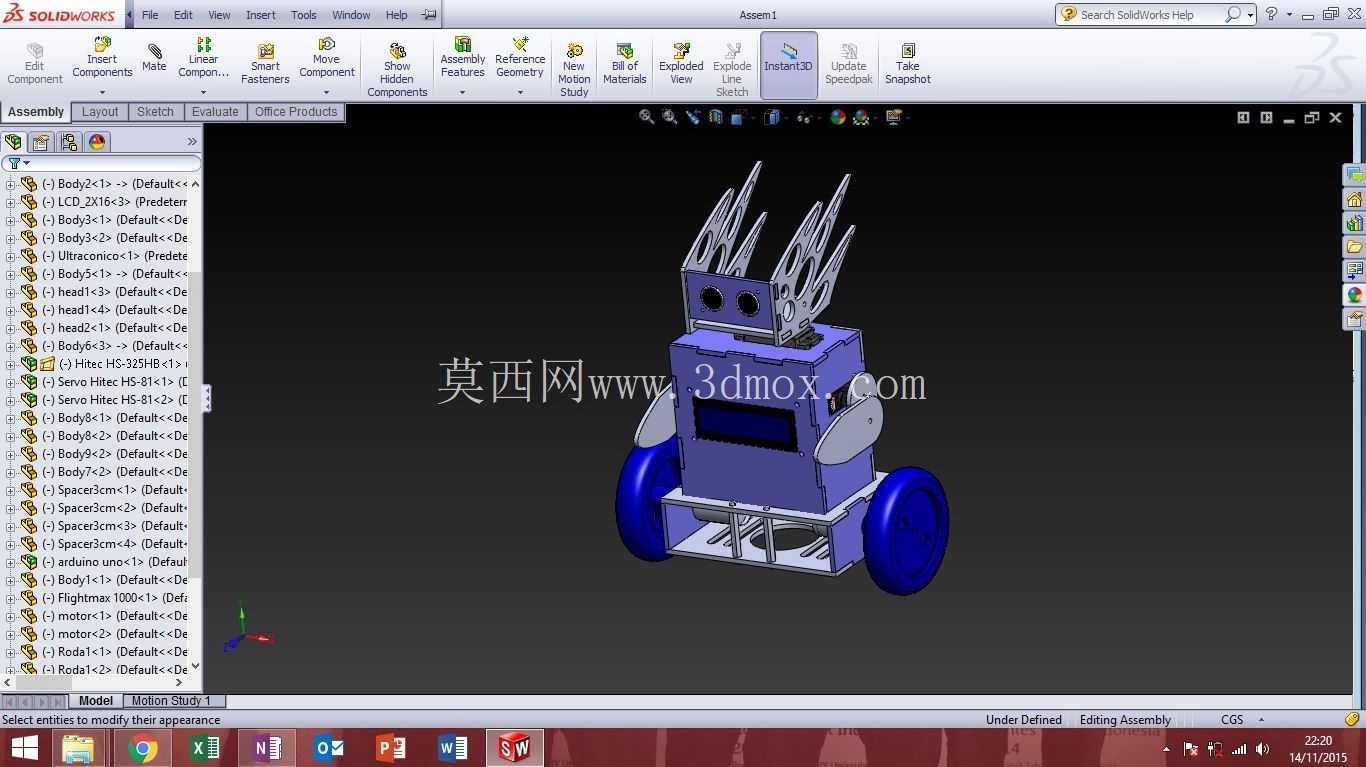

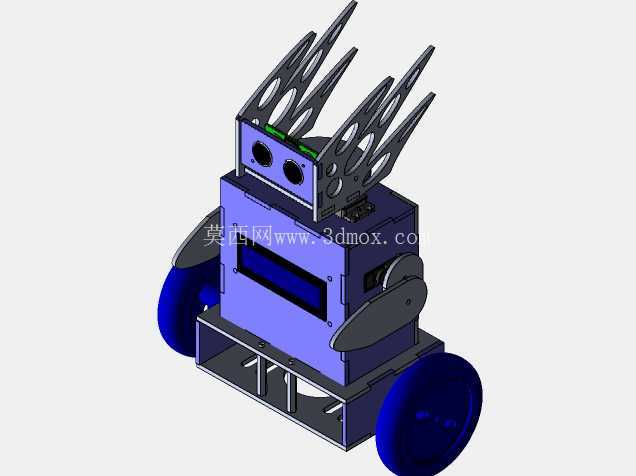

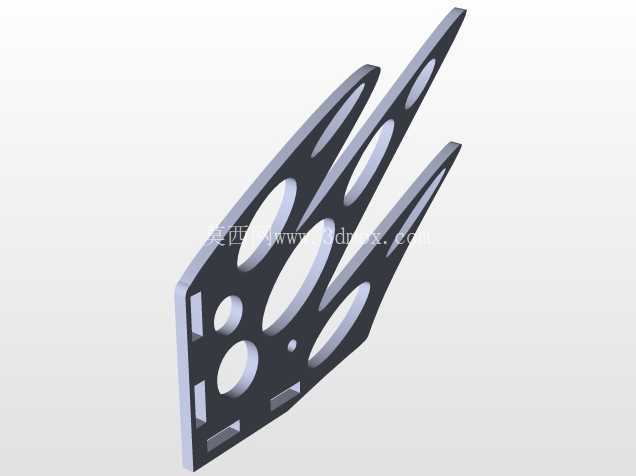

　　这款双轮自平衡移动结构的设计，最初的需求锚点是面向狭小空间内的巡检、轻载物料转运场景，这类场景往往对设备的转向半径有极高要求，传统四轮移动结构需要预留最小转弯空间，在宽度不足一米的设备巡检通道、实验室物料传递廊道里，四轮结构的转向冗余会直接导致通行受阻，而双轮共轴的自平衡结构理论上可以实现原地零半径转向，刚好匹配这类窄空间的移动需求。从结构布局来看，整机采用上下分层的框架式设计，底部轮组直接与驱动单元输出轴连接，两个驱动轮同轴布置，轮距设定参考了常规室内通行的门槛宽度、电梯轿厢门间隙参数，确保在常规室内硬质平整地面通行时不会出现轮距过宽卡滞、轮距过窄侧倾余量不足的问题。中部腔体预留了控制板、惯性测量单元、供电模块的安装位，安装边界做了统一的凸台定位设计，所有电控元件的安装孔位都按照通用工业级控制板的安装孔距预留，不需要额外做转接件就能完成装配，腔体侧面预留了走线槽位，动力线与信号线分槽布置，避免动力回路的电磁干扰影响惯性测量单元的姿态采集精度。上部的支撑结构做了仿生造型的延伸设计，除了作为外观装饰件，同时预留了功能拓展接口，可以根据实际使用场景加装视觉检测模块、温湿度采集传感器、轻载机械夹持机构，拓展不同场景下的使用功能。

　　设计过程中最核心的考量是重心配平，双轮自平衡结构的控制逻辑是基于动态重心调整维持直立状态，所以结构设计阶段就把重量较大的供电模块、驱动单元布置在轮轴中心偏下的位置，降低整机的重心高度，减少平衡控制过程中的调整幅度，降低控制算法的调试难度。轮组采用大直径的硬质滚轮设计，滚轮材质选用兼顾减震与耐磨性的聚氨酯材料，在室内瓷砖、环氧地坪地面通行时，既可以抵消地面微小缝隙、颗粒带来的颠簸，避免姿态传感器采集到过多扰动数据，也能保证长时间使用的轮面磨损量在可控范围内，减少后期维护更换的频率。

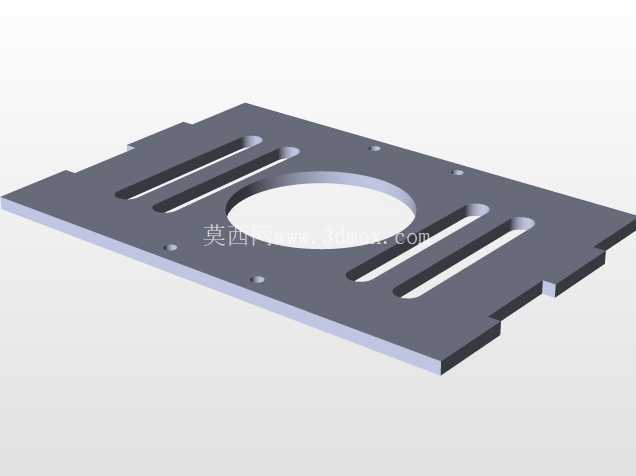

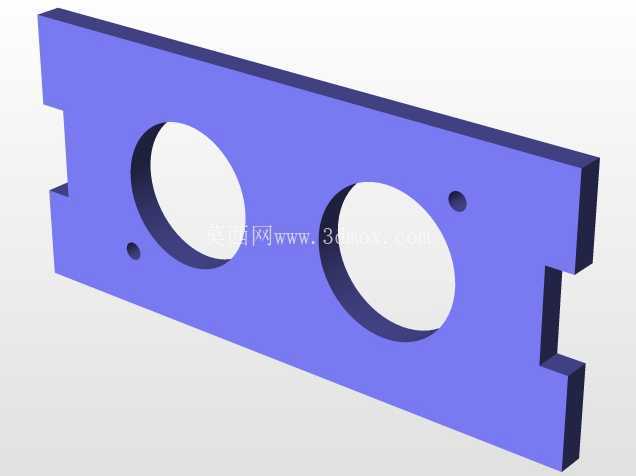

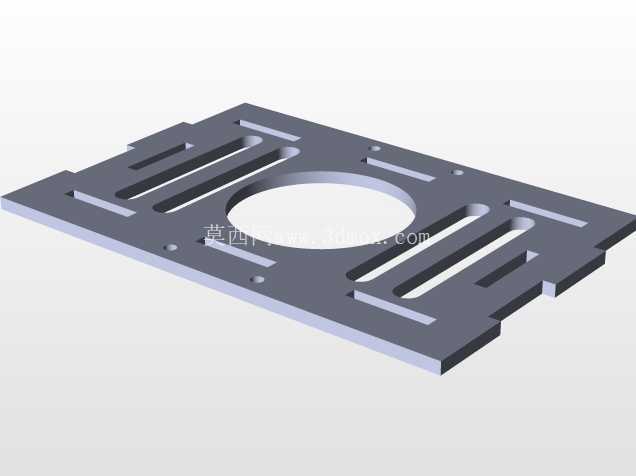

　　框架主体采用薄板折弯拼接的结构形式，所有拼接位置都设计了定位止口，装配时不需要复杂的工装就能保证各部件的同轴度、垂直度公差，降低装配难度，同时薄板结构可以在保证结构强度的前提下尽可能降低整机自重，减少驱动单元的负载，提升续航表现。在安装边界的设计上，整机的最大外轮廓尺寸控制在可以直接放入常规工具收纳柜的范围内，不需要专门的大型存储仓位，日常存放、转运都比较方便。两侧的轮轴支撑座做了加强筋设计，因为自平衡机器人在启停、加减速过程中，轮轴位置会承受反复的交变冲击载荷，加强筋的布置方向顺着载荷传递路径设计，可以在不增加过多壁厚的前提下提升支撑座的抗疲劳强度，避免长时间使用后出现支撑座变形、轮轴偏移的问题。

　　上部的拓展安装面做了平整化处理，平面度公差控制在0.2mm以内，保证后续加装功能模块时，检测元件的安装基准面精度符合要求，不会因为安装面倾斜导致检测数据出现固定偏差。结构上还预留了电池更换的快拆口，不需要拆解整机框架就能完成供电模块的更换，适合长时间连续作业的场景，通过备用电池轮换就能实现不间断工作。从实际使用的角度出发，这款结构的设计没有追求过多冗余的功能，所有结构特征都围绕窄空间移动、易装配、易维护、可拓展的核心需求展开，既可以作为教学实验平台用于自平衡控制算法的验证，也可以经过简单的功能拓展后用于室内机房巡检、办公区域文件传递、生产车间轻量物料的点对点转运，在空间受限的室内场景下有比较强的适配性。
