双区带托盘分配器机器人码垛工作站

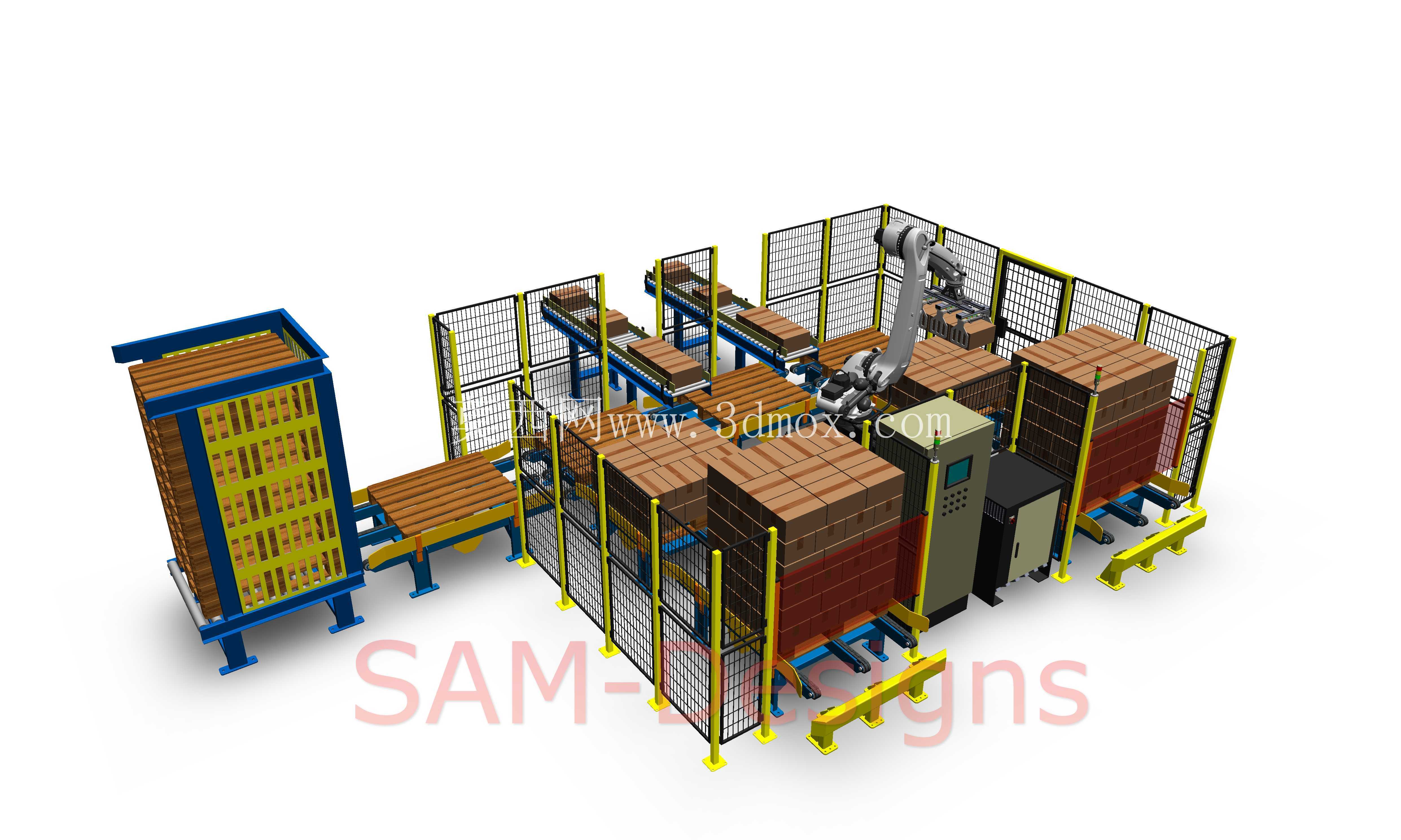

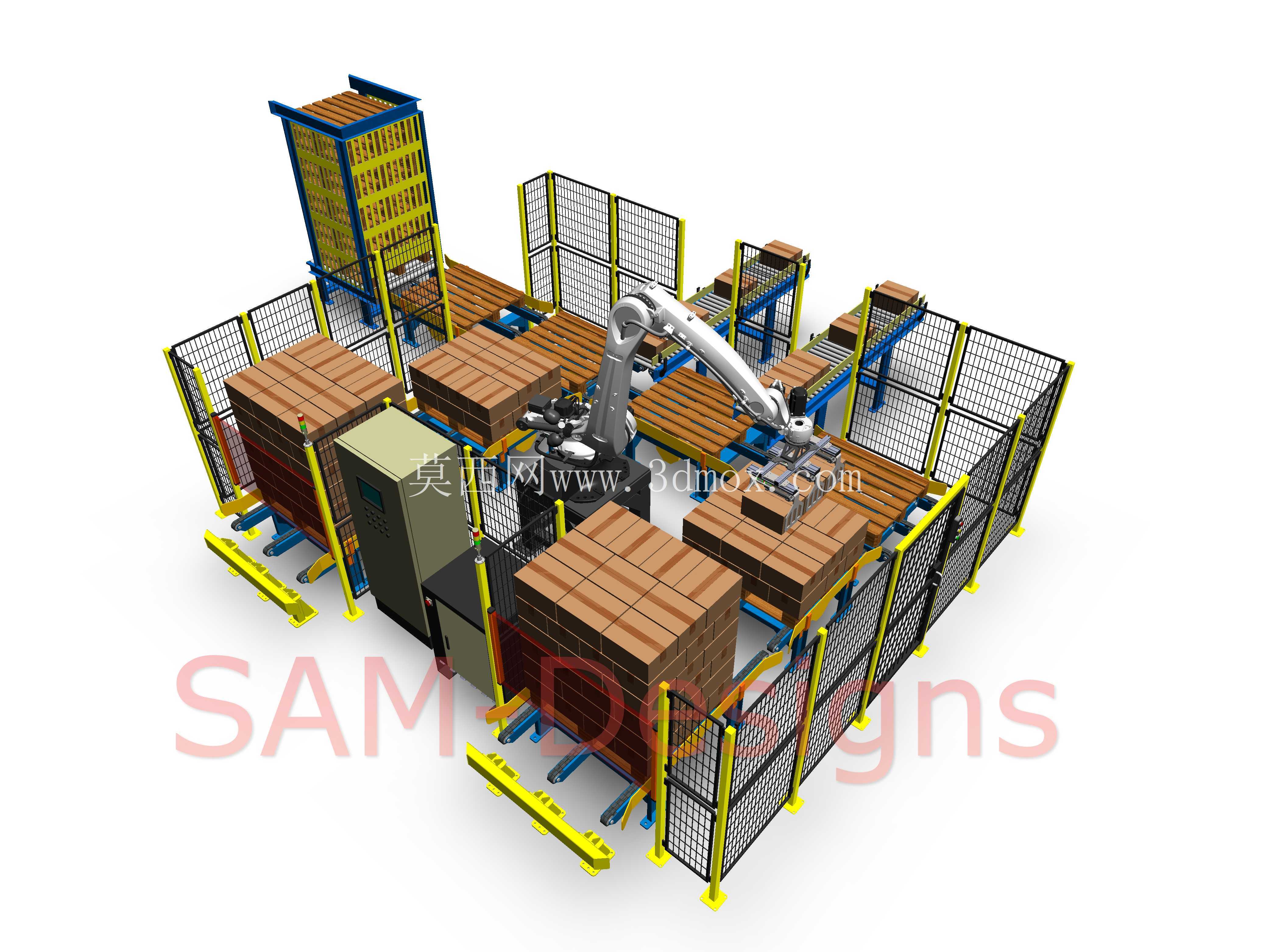

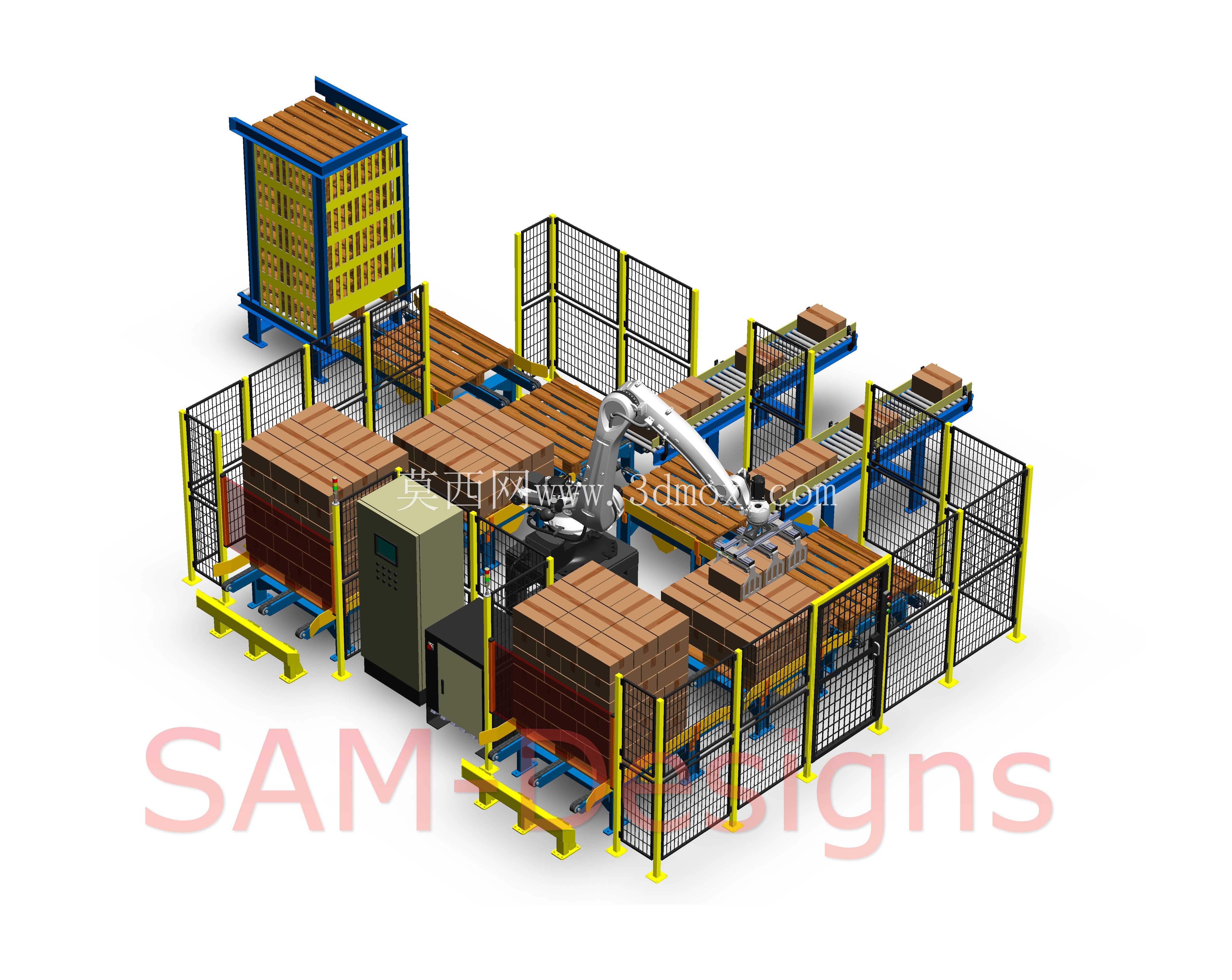

这套双区码垛工作站的设计，核心是解决快消、仓储、建材包装段后端的托盘码垛产能瓶颈，单工位码垛节拍跟不上前端装箱线输出的时候，双工位交替承接的布局能让机器人等待时间压缩到最低，不会出现前端产品堆积、后端空等托盘的情况。整套设备的布局逻辑是把托盘供给、产品输入、码垛作业、成品输出四个功能模块做了物理分区，外围用网格安全围栏做全区域封闭，只在物料进出位置留对应开口，搭配激光光幕做闯入检测，一旦人员进入作业警戒区，机器人会立刻触发安全停止，完全满足工业现场的安全规范要求。

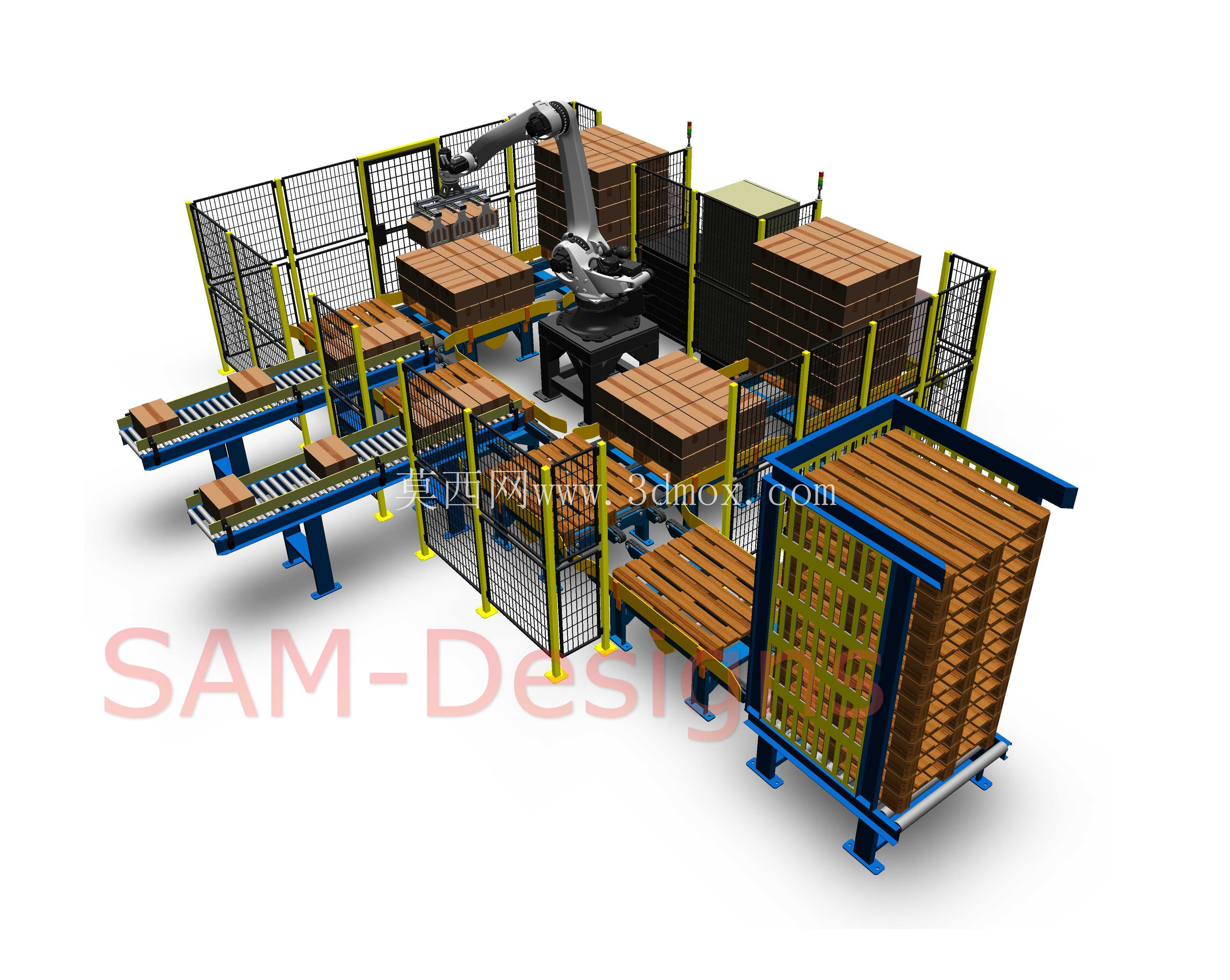

核心作业单元采用的是KR140-R3200-PAR型号机器人，3200mm的作业半径刚好覆盖两个码垛工位、两侧输入输送线以及托盘分配器的取放位置，不需要额外增加外部轴就能完成全区域的作业动作，140kg的负载能力完全能满足常规箱装、袋装产品连同夹具的总重量需求，选型的时候特意匹配了作业范围和负载的冗余量，避免长期满负载运行缩短设备使用寿命。托盘分配器集成在工位侧方，能一次性堆叠存放4个空托盘，通过逐托顶升分离的结构把空托盘精准输送到码垛工位定位处，不需要人工频繁补充托盘，单批次托盘补给能支撑2小时以上的连续作业，大幅减少人工干预频次。

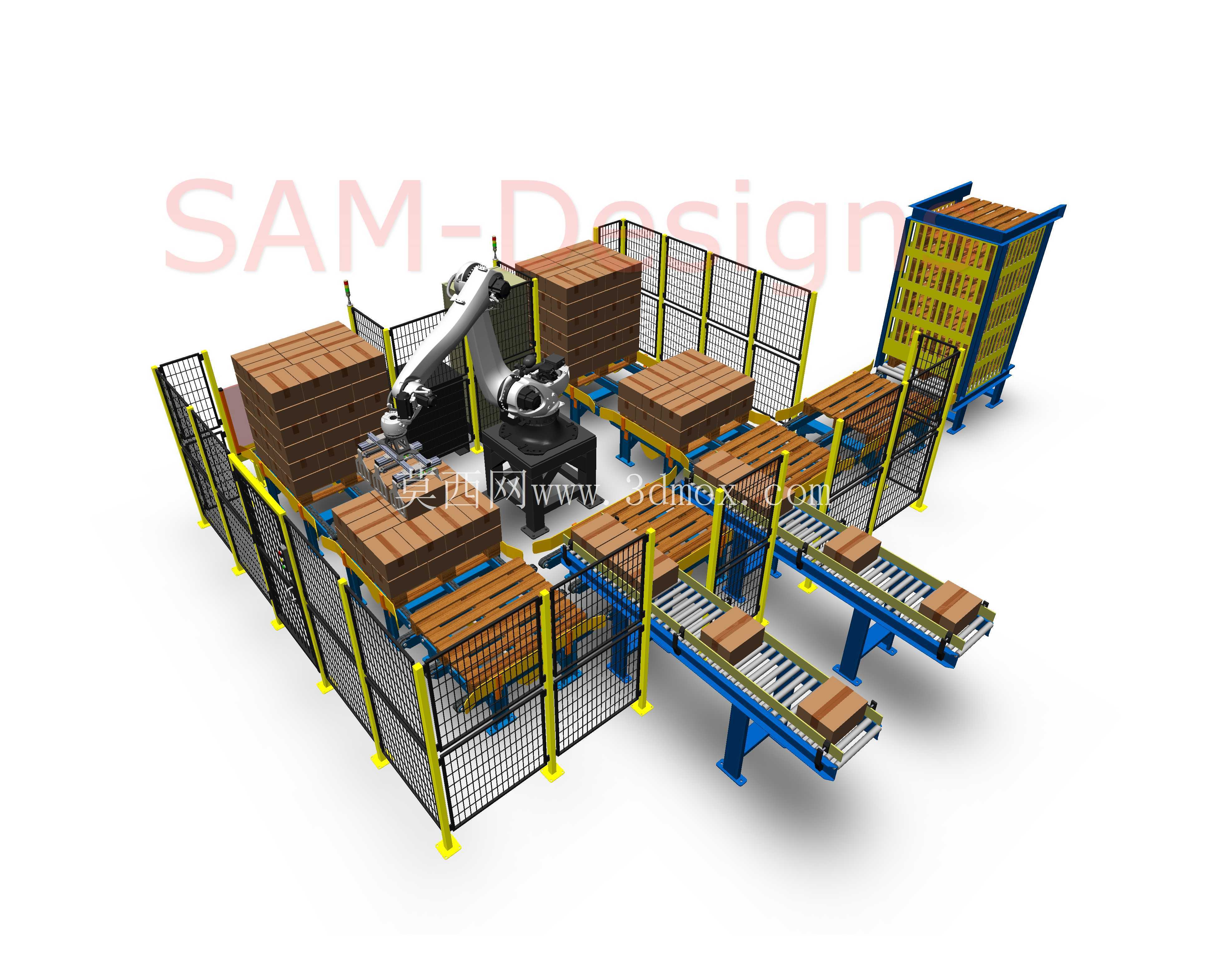

输送系统分为产品输入和托盘输出两部分，2条输入输送线对应前端两条不同品类或者不同批次的包装线，能实现混线码垛或者同品类双路供料提升产能，2条输出输送线对应两个码垛工位，码垛完成的整托产品会自动输送到围栏外的取料位，方便叉车直接叉取转运，不需要人员进入作业区。控制柜布置在围栏侧方的检修位，面板上集成了启停、复位、急停以及状态指示灯，所有IO点位都预留了15%的冗余量，方便后续对接前端生产线的信号或者增加视觉检测、扫码等附加功能。

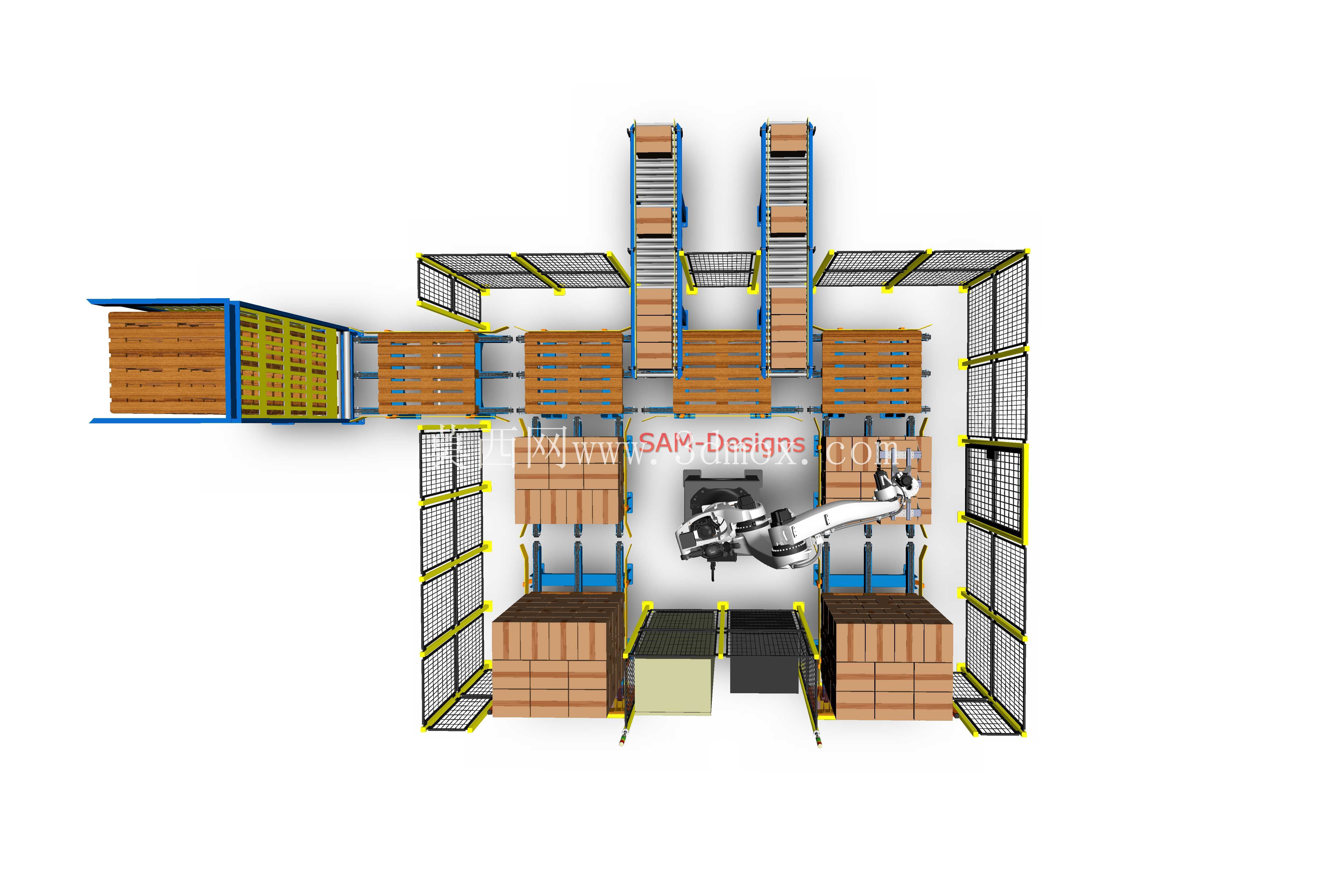

从安装边界来看，整套设备不含外部延伸输送段的占地尺寸大概在7200mm×5800mm左右，围栏高度为2200mm，地面安装需要做150mm厚度的硬化地面，每个固定脚位打膨胀螺栓固定，机器人底座位置需要额外做预埋处理，保证运行过程中不会出现震动偏移。设计的时候特意把维护通道预留了800mm以上的宽度，方便检修人员进入更换易损件、调整输送线导向结构，所有气管、线缆都走底部线槽布线，不会出现管线外露剐蹭的问题。

在实际应用场景里，这套工作站可以适配纸箱、塑封箱、袋装建材、日化产品等多种规整包装形态的码垛作业，只需要更换机器人末端夹具就能适配不同的产品抓取需求，双工位的设计可以实现一边码垛作业一边更换空托盘、输出满托产品，完全无停机等待，相比单工位码垛站产能提升40%以上。整体结构采用模块化设计，各个功能单元可以根据现场车间的布局做位置调整，比如可以把托盘分配器调整到另一侧，或者延长输送线的长度对接不同位置的生产线，不需要对主体结构做大幅度改动。安全设计上除了外围的围栏和激光光幕，还在每个检修门位置加装了安全门锁，一旦检修门被打开，设备会立刻切断动力回路，避免误操作带来的安全风险，所有运动部件的传动位置都加装了防护盖板，防止人员接触到运动结构。
