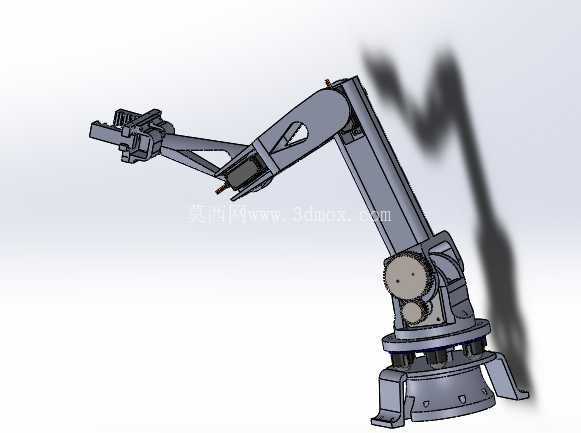

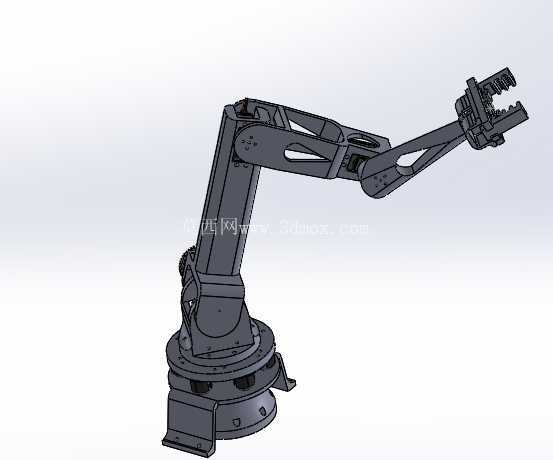

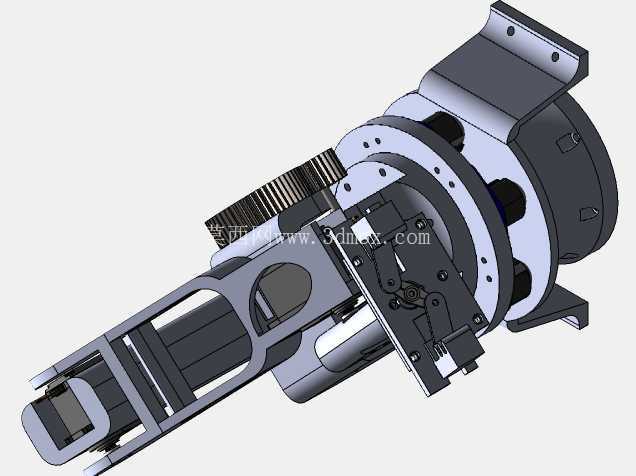

带齿轮传动结构的多自由度机械臂执行端

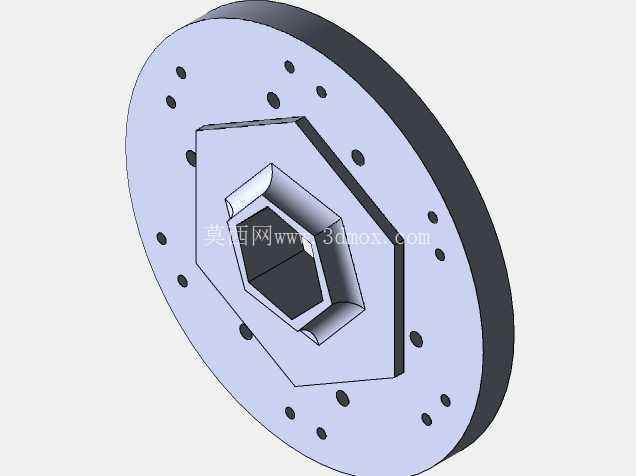

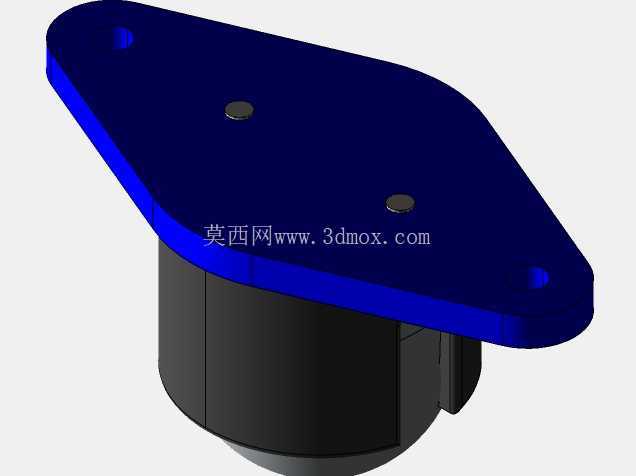

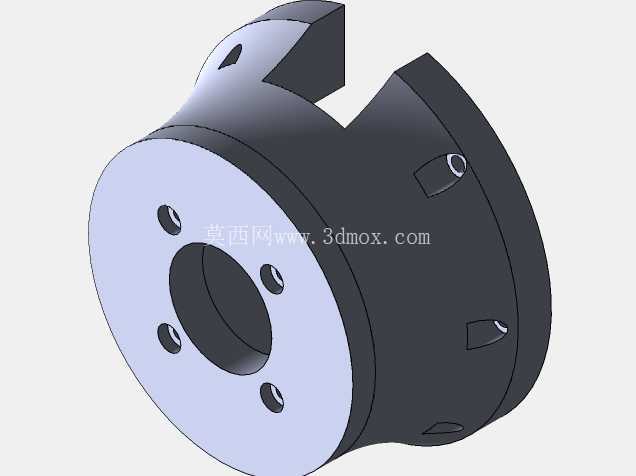

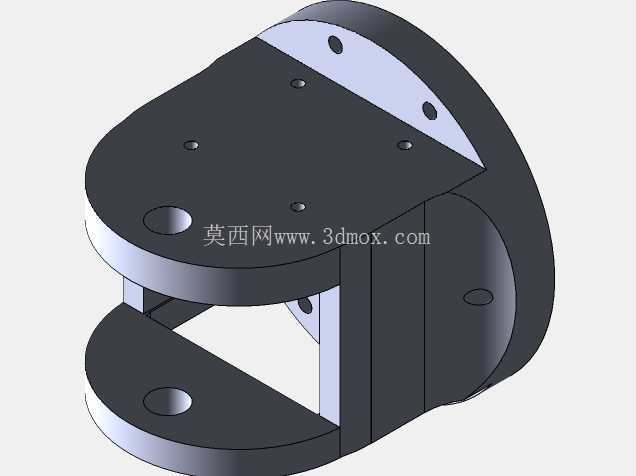

　　这套机械臂执行端结构，常被集成在3C电子产线的小件搬运、精密装配工位，也可适配轻工行业的小工件分拣、上下料场景，替代人工完成重复度高、定位精度要求严苛的往复动作，能在狭窄的设备安装空间内完成多维度的姿态调整，适配不同角度的取放料需求。从结构设计逻辑来看，该执行端采用侧装法兰作为安装基准，法兰面预留的均布安装孔可直接与机械臂腕部关节对接，安装时需保证法兰端面与腕部输出轴的同轴度误差控制在0.02mm以内，避免高速运转时产生偏载震动，影响末端定位精度。

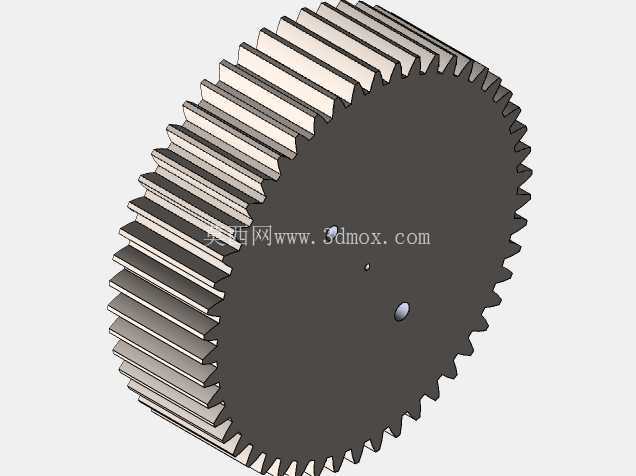

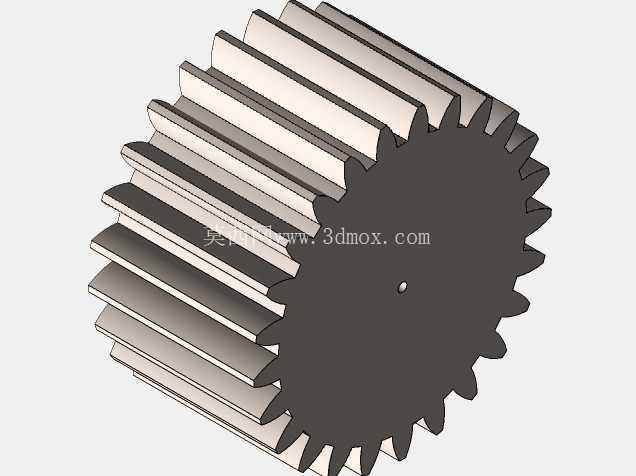

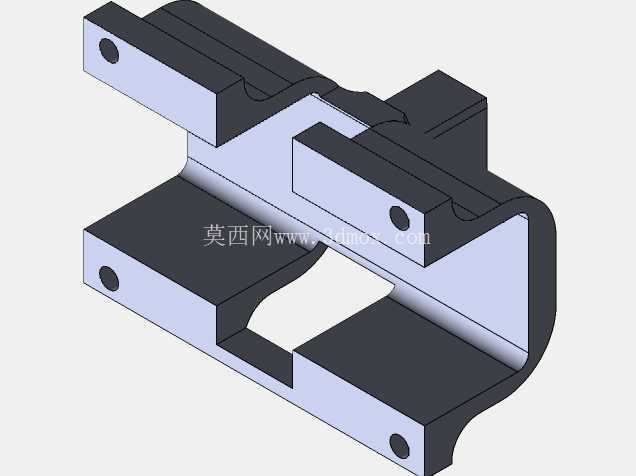

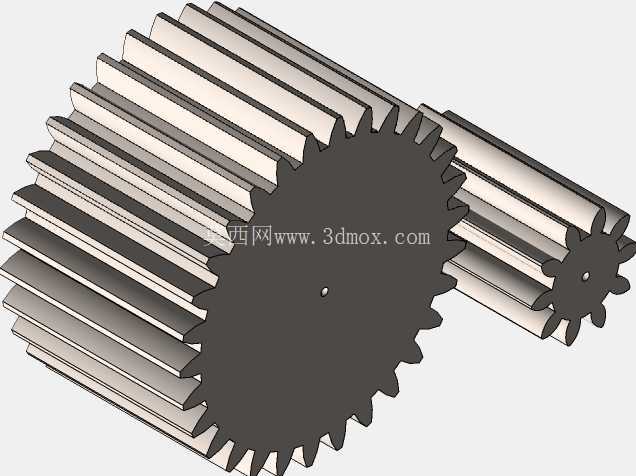

　　传动部分采用直齿圆柱齿轮组作为动力传递核心，齿轮模数选用适配小扭矩输出的规格，齿面做硬化处理降低长期往复运转的磨损量，齿轮组的啮合侧隙经过预调，既保证传动过程无卡滞，又能将回程间隙控制在极小范围内，保障末端动作的重复定位精度。夹持机构采用平行夹指设计，夹指安装位预留了可更换接口，可根据待抓取工件的外形、材质更换不同结构的夹爪，比如针对光滑表面工件可加装防滑胶垫夹指，针对异形工件可定制仿形夹指，拓展设备的适配场景。关节部位采用交叉滚子轴承作为回转支撑，相比普通深沟球轴承，交叉滚子轴承可同时承受径向、轴向与倾覆力矩，能在紧凑的安装空间内提供足够的支撑刚性，减少悬臂状态下的结构形变。

　　整个执行端的外形轮廓做了倒角处理，避免运转过程中与周边设备、管线发生刮碰，所有外露的紧固件均采用内六角沉头设计，既保证外观整洁，也能防止螺丝突出部位勾挂生产现场的线缆、工装。从安装边界来看，该执行端的最大回转半径控制在合理范围内，适配臂展500-800mm的中小型工业机械臂，安装后不会超出机械臂的原有安全作业范围，无需额外调整产线的安全防护围栏位置。油路与走线采用内置式设计，动力线、信号线从关节中心的通孔穿过，避免管线外露在运转过程中产生弯折疲劳，也能防止生产现场的切削液、粉尘侵蚀线缆，提升设备长期运行的稳定性。

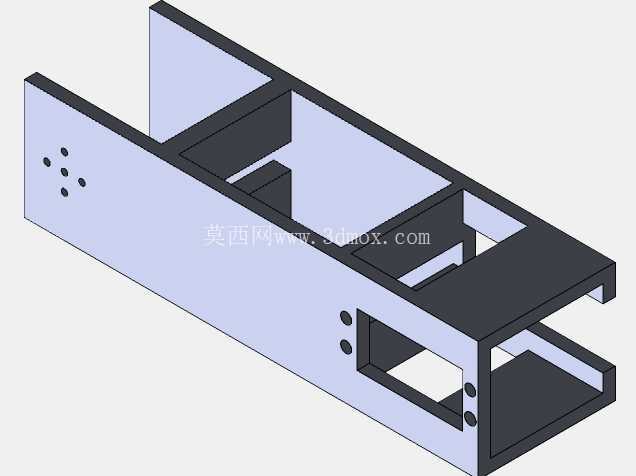

　　夹指的开合行程经过合理匹配，可覆盖常见的3C电子小件、小型五金零件的尺寸范围，无需额外增加行程放大机构即可满足多数常规工位的抓取需求。齿轮传动部分的润滑脂注油孔设置在便于维护的侧面位置，日常保养时无需拆解整体结构即可完成注油操作，降低后期维护的时间成本。整个结构的零件拆分遵循加工工艺性原则，壳体部分采用铝合金材质铣削成型，在保证结构刚性的前提下降低整体自重，减少机械臂腕部的负载压力，提升机械臂的有效负载能力与运动响应速度。传动齿轮与夹指受力部件采用合金钢材质，经过热处理提升表面硬度与芯部韧性，保证长期反复受力情况下不会出现变形、断裂问题。各关节的密封部位采用防尘密封圈，可阻挡生产现场的粉尘、细小碎屑进入关节内部，避免磨损传动部件与轴承，延长设备的无故障运行时间。
