多关节工业作业机械臂结构设计

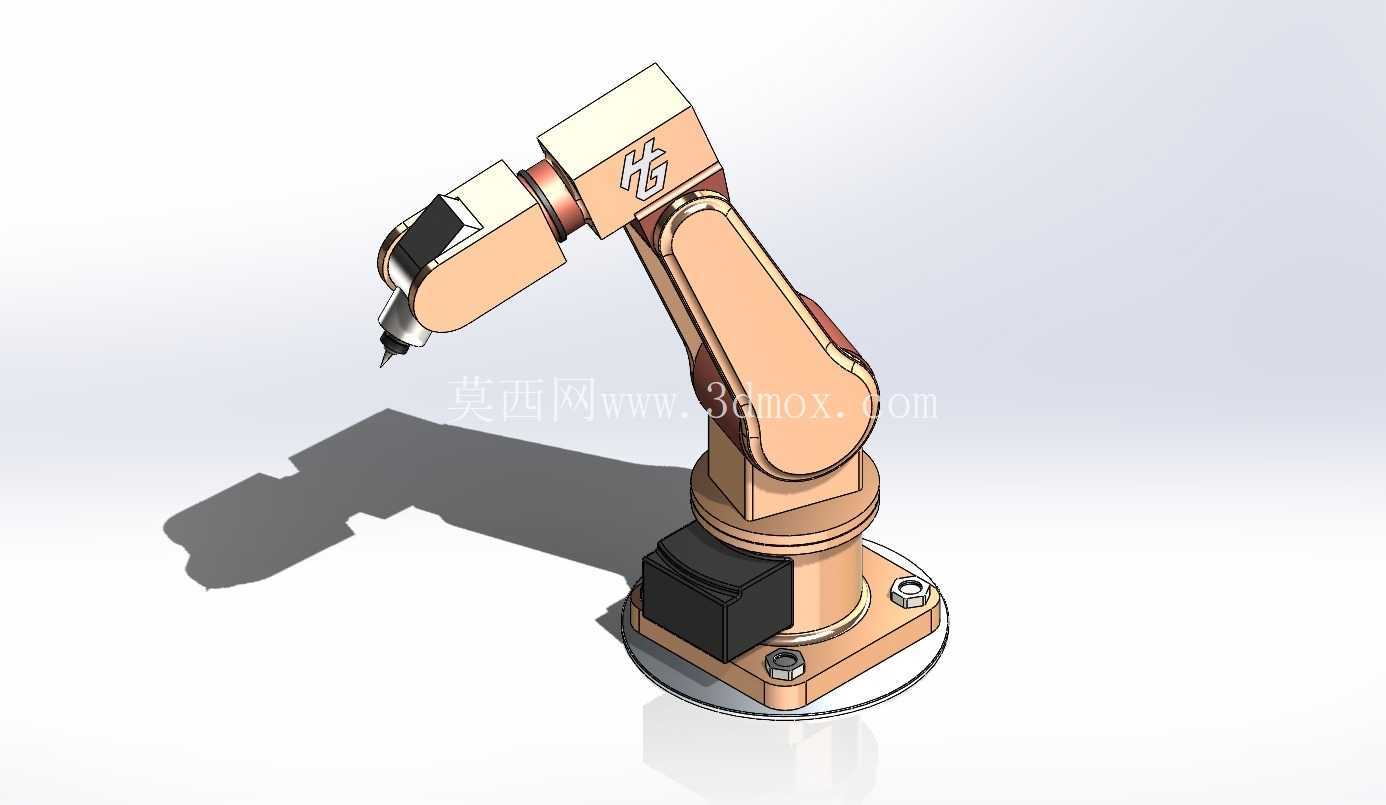

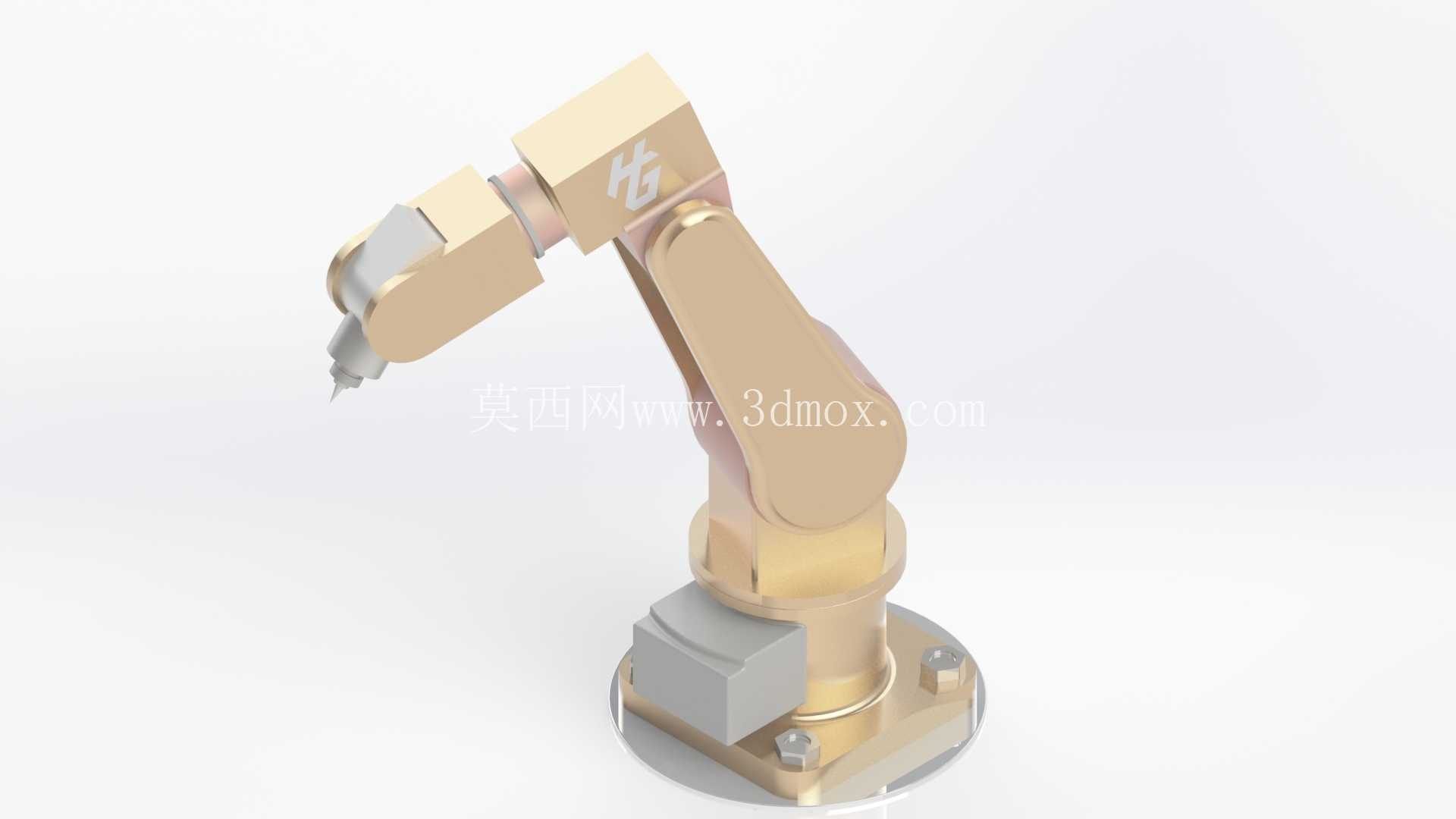

这款多关节机械臂的结构设计，核心围绕中小负载工业场景的柔性作业需求展开，从关节布局到安装基座的细节，都贴合产线实际部署的边界条件。先从安装端说起，底部采用圆形法兰式安装基座，基座上预留四个对称分布的螺栓固定孔，适配常见的设备安装台面、工装架顶面的固定孔位，安装时不需要额外做复杂的转接板加工，只要匹配对应规格的内六角螺栓即可完成固定，基座整体直径控制在常规小型自动化设备的安装预留尺寸范围内，不会占用过多产线横向空间，基座侧边预留的电气走线槽位，能将动力线、编码器线全部内置隐藏，避免产线作业过程中线缆剐蹭工件或是被周边设备勾挂。

关节布局上采用六轴串联的经典构型，但每个关节的转动角度限位都做了贴合实际作业的优化：腰座关节可实现360度连续回转，满足环形作业范围内的工位覆盖需求；大臂关节的俯仰角度范围覆盖从水平向下30度到竖直向上80度，既可以完成台面高度的工件取放，也能适配高位料架的物料抓取；小臂关节的俯仰角度配合大臂动作，可将末端执行器送到腰座回转半径内的绝大多数空间位置，腕部三个关节分别实现回转、摆动、旋转动作，末端法兰可适配夹爪、吸盘、点胶头、焊枪等多种执行工具，快换接口的尺寸符合通用工业末端执行器的安装标准，不需要额外定制转接件就能完成工具切换。

从实际应用场景来看，这款机械臂可覆盖电子制造产线的元器件分拣、小零件装配，轻工行业的产品码垛、涂胶作业，教学实训场景的机器人编程演示，以及小型加工单元的工件上下料动作。设计过程中特意将关节处的驱动模块做了外置式布局，腰座侧面的黑色模块为驱动控制单元的安装位，既方便后期维护时拆解检修，也能平衡臂身的重量分布，降低臂体伸展时的重心偏移量，提升高速运动过程中的稳定性。臂身外壳采用流线型包覆设计，没有突出的棱角结构，一方面能避免作业过程中剐蹭周边设备或是操作人员，另一方面也能减少车间环境中的粉尘、切削液堆积在关节缝隙处，降低日常清洁维护的工作量。

尺寸设计上，臂体完全伸展后的作业半径覆盖1.2米以内的环形区域，完全收缩时的横向尺寸不超过0.4米，适合在空间紧凑的小型自动化产线中部署，不会因为臂身尺寸过大导致产线布局需要做大幅调整。每个关节的转动副处都设计了密封结构，可阻挡车间内的粉尘、少量切削液进入关节内部，延长内部轴承、传动件的使用寿命。末端负载能力适配5kg以内的作业需求，刚好覆盖绝大多数中小零件搬运、装配、涂胶等场景的负载要求，不会因为负载冗余导致臂体过重、成本过高，也不会因为负载不足限制应用场景。

设计过程中还考虑了不同场景的安装适配性，除了台面法兰安装外，基座的结构也支持吊装、侧装的固定方式，只需要更换对应方向的固定压块即可，不需要修改臂身主体结构，可适配倒挂式安装的流水线作业场景，从产线上方完成工件的取放动作，节省产线侧面的安装空间。关节内部的传动结构采用谐波减速器配合伺服电机的组合，传动间隙控制在极小范围内，可满足装配、涂胶等对重复定位精度有要求的作业场景，重复定位精度可达到±0.02mm，完全能满足3C电子、小五金加工等行业的精度要求。

臂身的走线全部采用内部穿线的方式，从基座到末端法兰的线缆全部在臂体内部的走线腔中穿过，每个关节转动处都预留了足够的线缆弯曲余量，避免关节反复转动过程中线缆被拉扯磨损，同时外部看不到杂乱的线缆，整体外观整洁，也减少了线缆积灰、被外物损坏的概率。末端法兰的定位止口设计符合通用标准，可直接对接市面上绝大多数的工业级末端执行器，用户可根据自身作业需求更换不同的工具，不需要对臂体结构做任何修改。整体结构的零件拆分也考虑了加工工艺性，绝大多数结构件都可采用铝合金铣削加工完成，少量受力较大的零件采用钢材加工，加工难度低，不需要特殊的加工设备就能完成零件制作，后期如果需要制作实物样机，加工成本也能控制在合理范围内。
