热电厂卧式管壳式蒸汽发生器结构

项目分类:换热器 发布时间:2025-02-16 ID:933097
  • 热电厂卧式管壳式蒸汽发生器结构

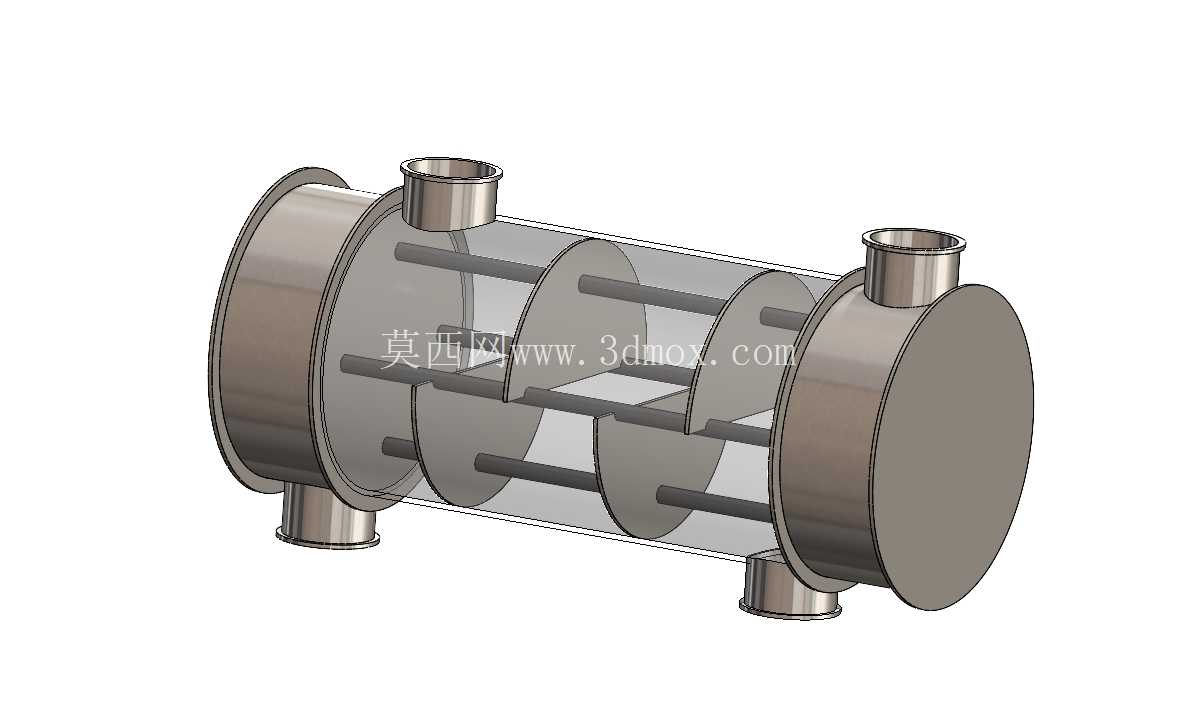

  该结构为热电厂应用场景下的卧式管壳式蒸汽发生装置,核心承担高温介质与给水的热量交换职能,将经过加热的给水转化为满足工艺参数要求的饱和蒸汽,供给汽轮发电机组做功或厂区工业生产用汽需求。从结构布局来看,整体采用卧式圆筒形承压壳体设计,壳体两端采用椭圆形封头封闭,相比平盖封头可有效降低承压状态下的应力集中系数,减少壁厚冗余设计带来的材料浪费。壳体上共设置四个外接管口,上下对称分布的两个大口径管口为介质进出口,分别对应热侧流体的流入与流出,顶部与底部的两个小口径管口分别为蒸汽出口与给水入口,管口均采用标准法兰连接结构,可直接与厂区工艺管道对接,安装时需注意管口方位与管道走向的匹配,预留足够的法兰拆装操作空间,避免后期检修时无法进行螺栓拆卸作业。

  壳程内部设置多块折流板,折流板采用等间距布置,通过横向穿过的拉杆与定距管固定位置,既可以对壳程内的换热管束起到支撑作用,避免长跨度管束在流体冲击下产生振动疲劳,又可以引导壳程流体呈S形流动,延长流体在壳程内的停留时间,提升整体换热效率。折流板的切口方向与壳体轴线垂直,切口高度按照通用换热设备设计规范选取,兼顾流体阻力与换热效果的平衡,避免切口过大导致流体短路、换热不充分,或是切口过小导致运行阻力过高、增加循环泵的功耗。换热管束沿壳体圆周方向均匀排布,管端与两端管板采用胀接加焊接的复合连接工艺,保证不同压力等级下的密封可靠性,杜绝管程与壳程介质串流的问题。

  设计过程中充分考虑了热膨胀补偿需求,卧式壳体的长度与管径比例经过核算,在常规工况下依靠壳体自身的弹性变形即可吸收管束与壳体之间的热膨胀差,无需额外设置膨胀节,简化了整体结构,降低了制造与维护成本。安装边界方面,设备整体采用鞍式支座支撑,两个支座分别设置在靠近两端封头的位置,其中一个为固定支座,另一个为滑动支座,滑动支座底部设置滑动垫板,可适应设备启停过程中温度变化带来的轴向伸缩,避免支座与基础连接处产生过大的热应力。设备的重心位于两个支座之间的合理区间,保证运行过程中的稳定性,不会因内部介质重量变化产生倾覆力矩。

  在实际运行中,热侧流体从壳体上部管口进入壳程,在折流板的引导下横向冲刷换热管束外壁,将热量传递给管程内的给水,降温后的流体从壳体下部管口流出回到热源回路;给水从底部管口进入管程,在管束内流动过程中吸收壳程传递的热量,逐渐汽化形成汽水混合物,最终在壳程上部的汽空间进行汽水分离后,从顶部蒸汽出口输出合格的蒸汽。结构设计时预留了管束抽装空间,设备一端的封头拆卸后,可将整个管束从壳体中抽出,方便后期对管束外壁的结垢进行清理,或是更换出现泄漏的换热管,降低设备全生命周期的维护成本。壳体壁厚根据设计压力、设计温度以及材料的许用应力进行核算,选取合适的壁厚并预留足够的腐蚀裕量,适应热电厂水质工况下的长期运行需求,避免因腐蚀导致壳体承压能力下降。所有接管的开孔位置均避开了壳体的焊缝区域,开孔处按照规范设置补强圈,弥补开孔造成的壳体强度损失,保证承压部件的结构强度满足安全运行要求。
