在嵌入式硬件开发、智能终端原型验证、小型边缘计算设备搭建的场景中,开发板的结构尺寸与接口布局是结构设计阶段必须优先确认的核心参数,本次构建的Orange Pi 5 Max简易结构模型,正是面向这类工程需求完成的三维数字化复刻。从实际工程应用来看,这类高性能单板计算机常被用于搭建小型工控节点、智能网关、多媒体处理终端、创客类DIY智能设备,在做配套外壳设计、设备内部安装排布、外接模块适配时,精准的三维结构模型能大幅减少前期打样验证的次数,避免因接口位置偏差、安装孔位错位导致的结构件返工。

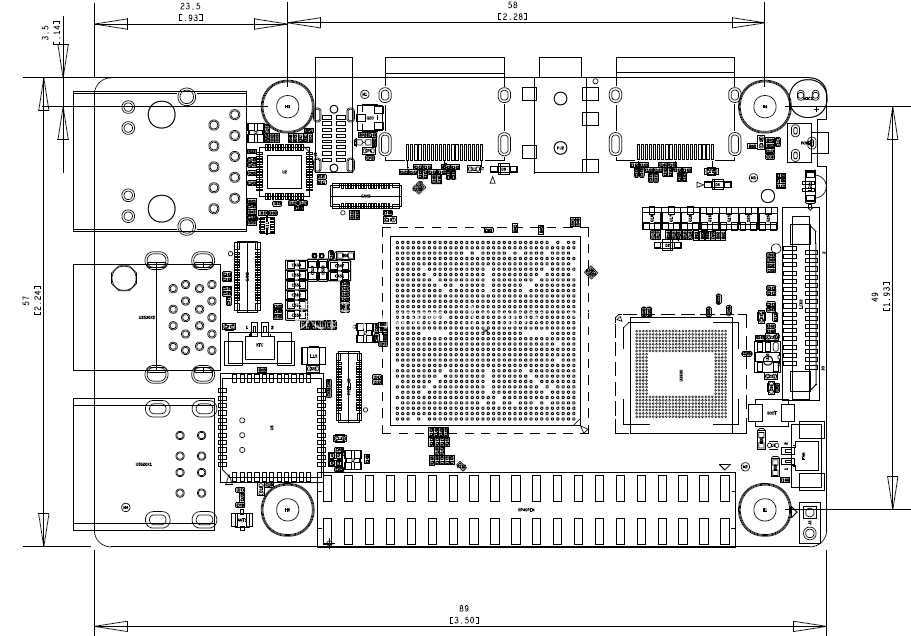

模型构建过程中,优先还原了板卡的整体外形轮廓与安装边界,板身采用标准矩形PCB布局,四个角预留的安装孔位位置、孔径尺寸完全参照实物做了等比例还原,方便设计人员直接调用模型完成固定结构的匹配设计,不管是采用铜柱支撑安装、嵌入式卡槽固定还是外壳螺丝锁附,都能直接获取准确的定位基准。板上核心元件的高度做了分层还原,主处理器芯片的散热面高度、内存颗粒与存储芯片的顶面高度、各类接口的突出高度都做了区分,在做外壳内部空间避让设计时,可直接通过模型校验元件与外壳内壁的安全间隙,避免出现装配后元件顶壳、散热空间不足的问题。
接口部分的结构还原是本次建模的重点,板载的多个USB接口、HDMI输出接口、以太网接口、GPIO排针、电源接口、音频接口的位置、开口尺寸、插合方向都完全匹配实物,在设计配套外壳的接口开窗时,可直接提取模型的轮廓线生成开孔特征,无需反复对照实物测量尺寸,也能避免出现接口对位偏移、插头无法完全插入的问题。板上的排针布局做了简化处理,保留了排针的整体高度与安装位置,省略了单个针脚的细节特征,在保证安装边界参考准确的前提下,控制了模型的整体数据量,方便在大型装配体中调用时不会出现卡顿问题。
从设计思路上,这个简易模型没有追求所有微小元件的百分百复刻,而是优先保障结构设计相关的核心参数准确:板卡的整体长宽尺寸、安装孔位的中心距、所有外接接口的位置与外形尺寸、板上最高元件的高度边界、GPIO排针的排布范围,这些参数是结构工程师做配套设计时最核心的参考依据,而板上的贴片电阻、电容、LED指示灯这类对结构安装无影响的微小元件,都做了简化省略,既保证了模型的工程实用性,也降低了模型的复杂度,适配不同配置的设计软件运行需求。
在实际项目应用中,这类开发板常被集成到各类小型智能设备内部,比如工业现场的数据采集终端、门店的智能广告播放盒、家庭用的小型NAS存储设备、机器人的核心控制板,在做这类设备的整体结构设计时,开发板的三维模型是内部堆叠设计的基础参考,通过模型可以提前确认板卡与电源模块、存储模块、散热模块的位置关系,规划内部走线的空间,确认散热风道的走向,避免在实物组装阶段才发现元件干涉、空间不足的问题。模型同时还原了板上处理器芯片的位置与尺寸,方便设计人员匹配对应的散热片尺寸,确认散热片安装后与周边元件的间隙,保证散热结构能顺利装配,不会和周边的电容、接口元件产生干涉。
板边的各类接口突出PCB板面的长度也做了准确还原,在做设备外壳的壁厚设计时,可以根据接口的突出长度确认外壳接口开窗的沉台深度,保证外接插头插入后能完全到位,同时外壳与板卡之间的支撑结构高度也能通过模型的整体厚度参数直接确认,不需要反复打样调整支撑柱的高度。对于需要将开发板嵌入到现有设备内部的改造项目,这个模型可以直接导入到设备的整体装配体中,提前模拟安装过程,确认板卡与设备内部原有结构的间隙,选择最合适的安装位置,避免改造过程中对原有设备结构造成破坏。
