带编码器的ESP32双控移动小车结构

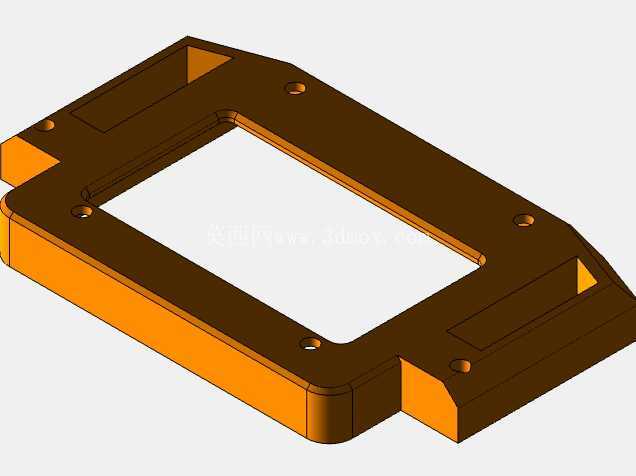

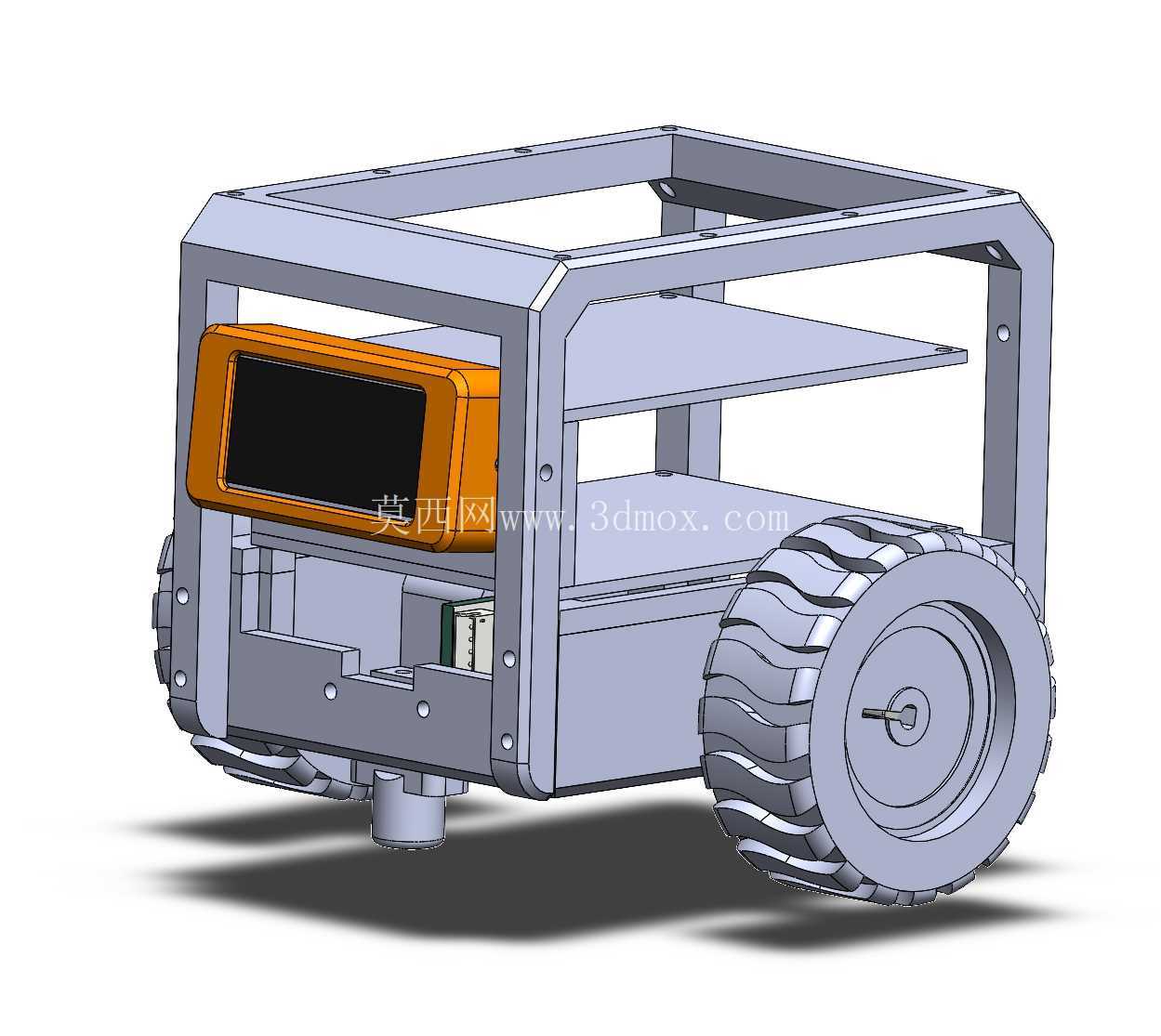

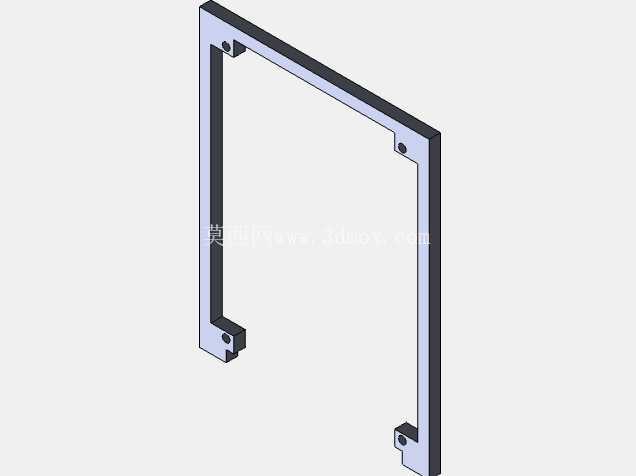

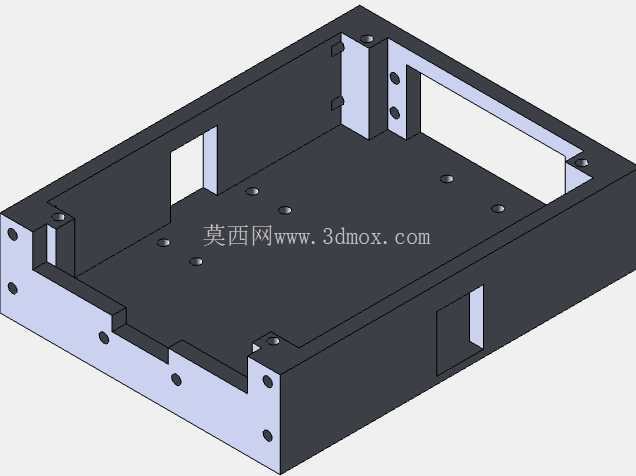

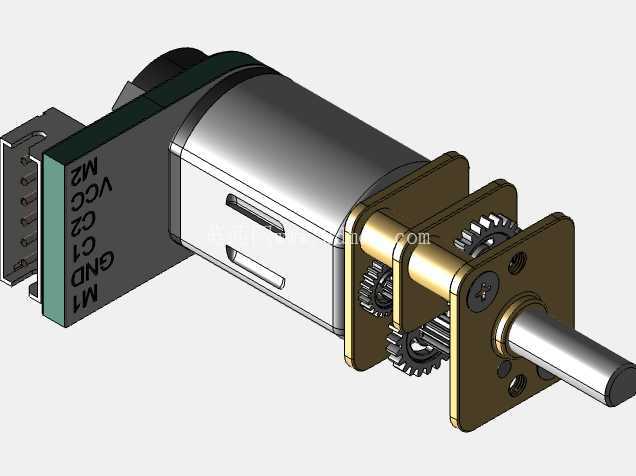

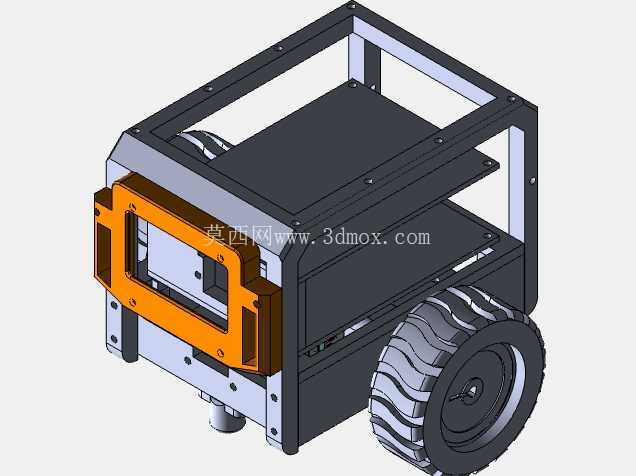

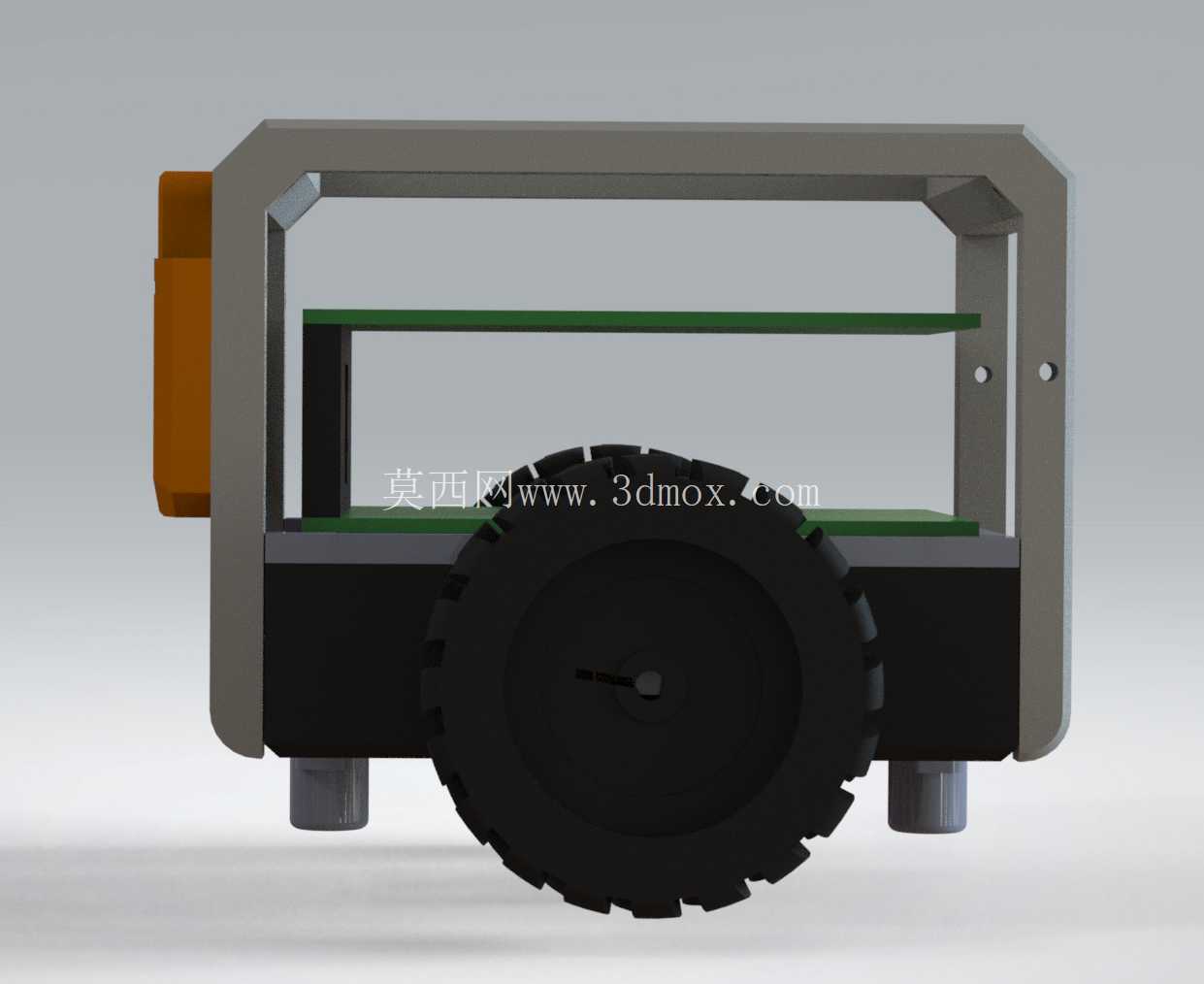

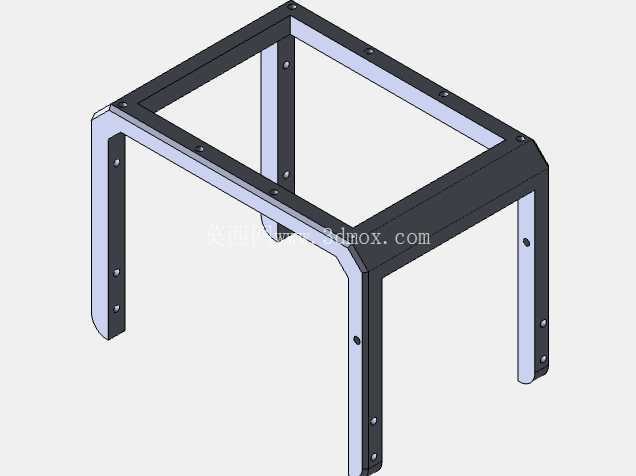

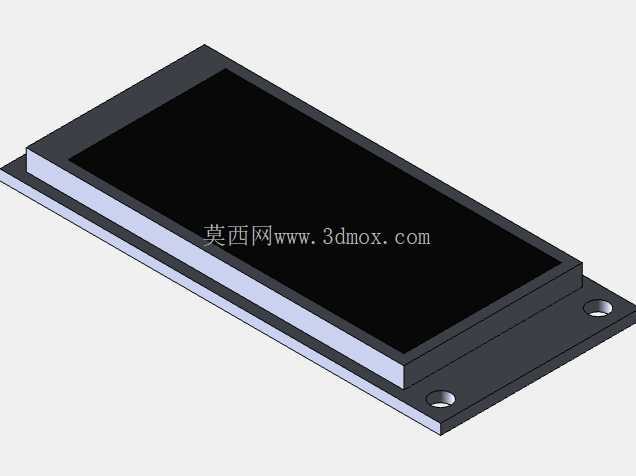

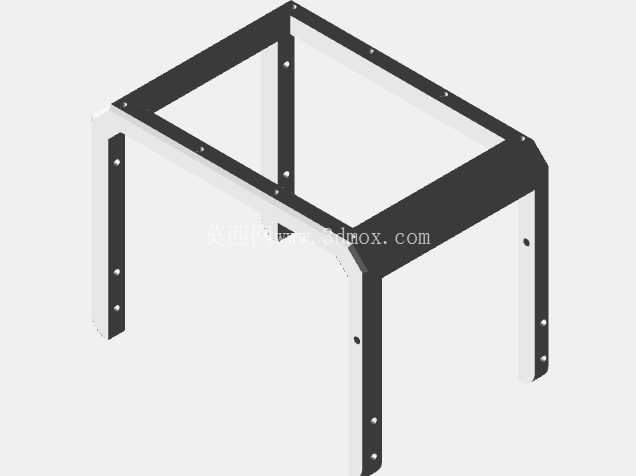

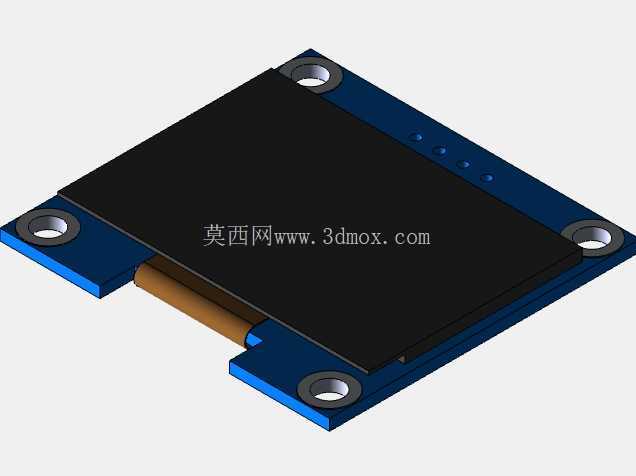

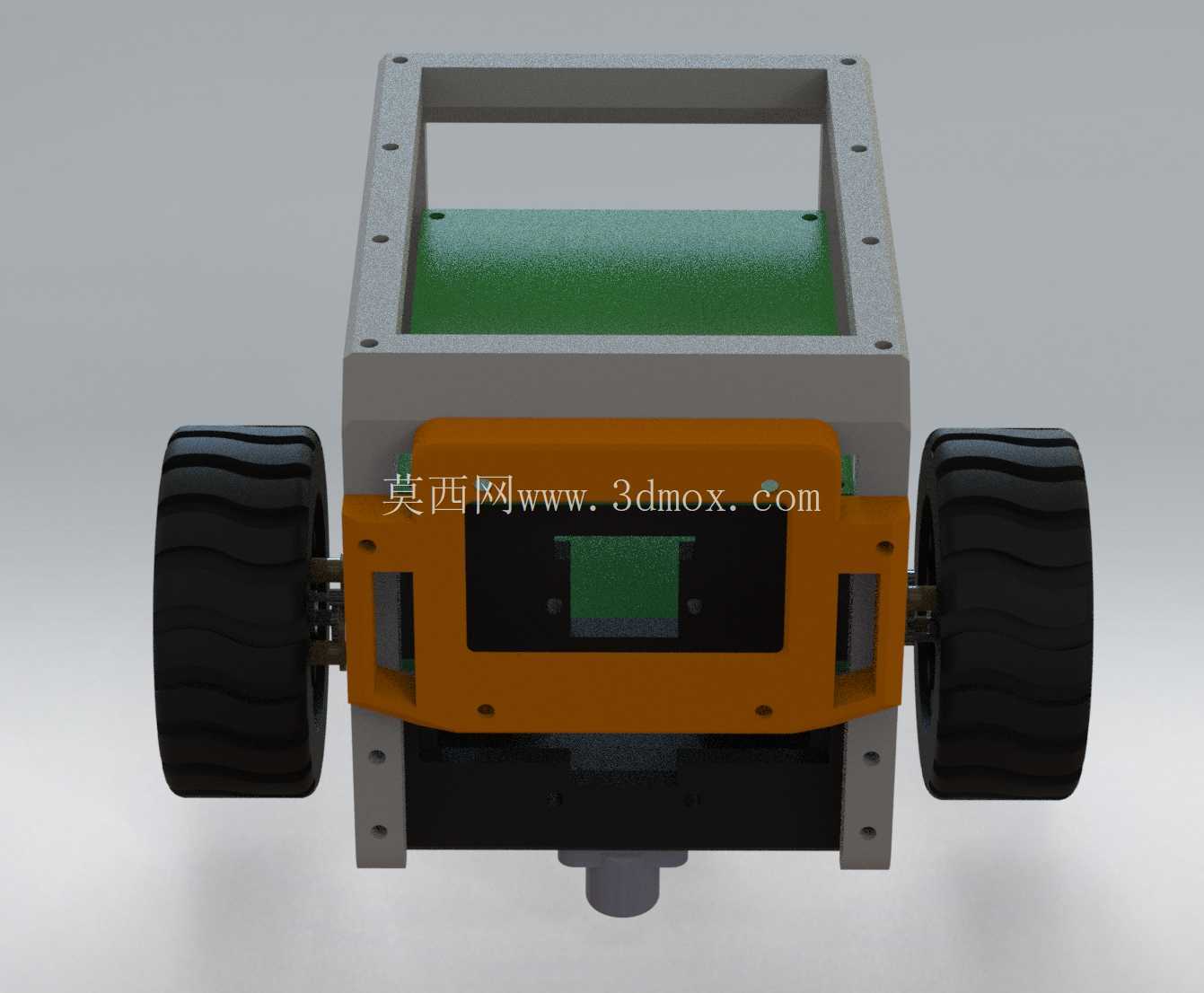

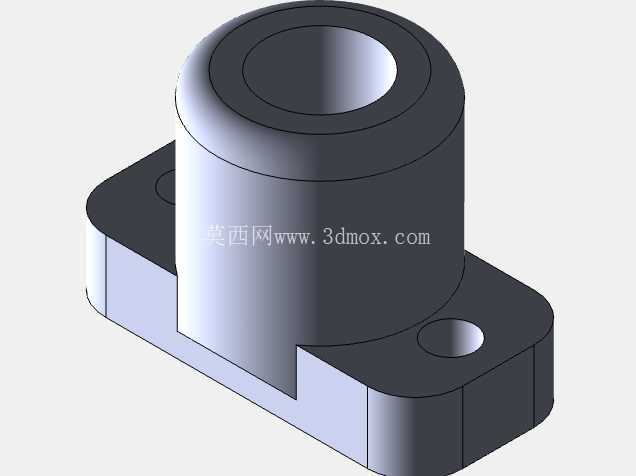

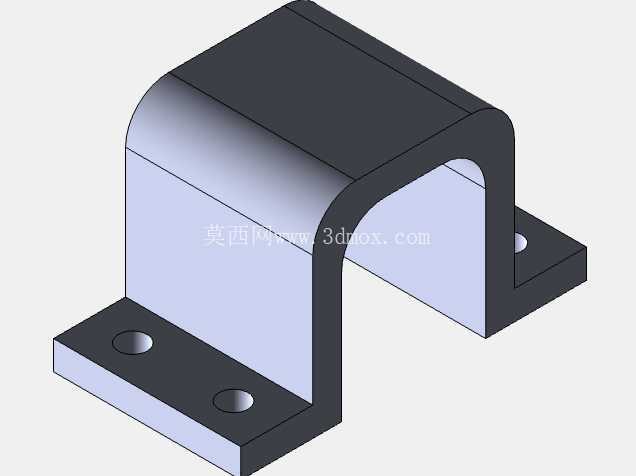

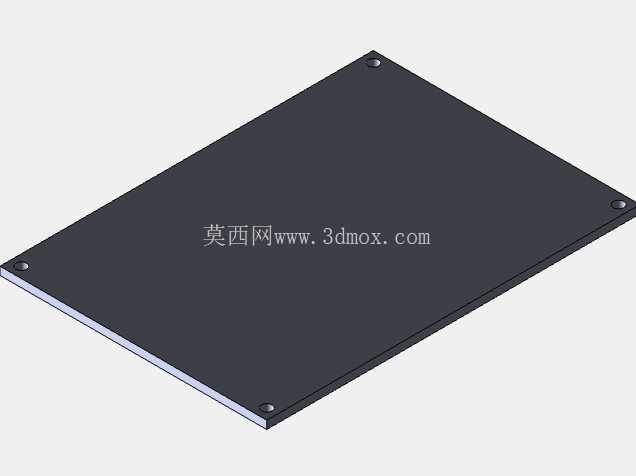

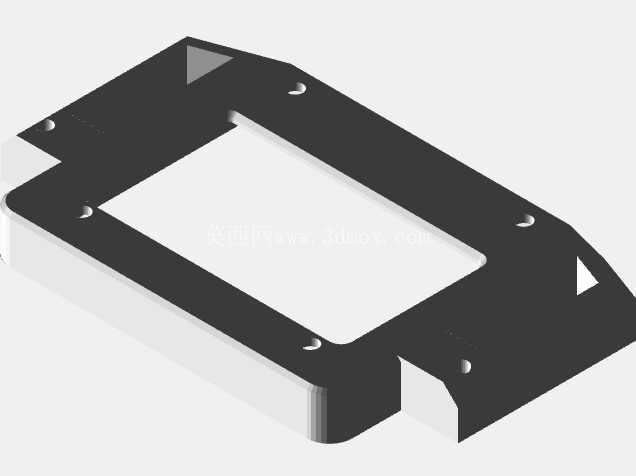

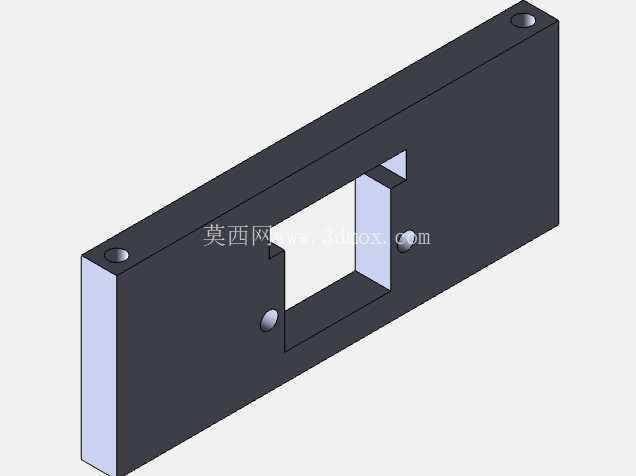

　　这款小型轮式移动载体采用分体式双控架构设计，核心控制单元分为上下两层布局，底层控制板负责运动执行层的实时运算，上层主控板负责无线通讯与姿态数据融合，两者通过主从通讯协议完成数据交互，避免单主控负载过高导致的运动控制延迟问题。车体框架完全采用3D打印工艺制作，整体框架采用镂空式笼型结构，在保证结构刚性的前提下尽可能降低车体自重，框架内部预留了标准5x7厘米万用板安装位，可根据实际功能需求扩展传感器、执行器等外设模块，无需额外打孔修改主体结构。底盘部分的轮系安装位做了精准的限位设计，N20减速电机直接卡入底盘预留的安装槽内，配套的编码器与电机输出轴同轴安装，无需额外设计编码器固定支架，轮轴与轮毂之间采用D型轴配合，防止大扭矩输出时轮毂与轴发生相对滑动，影响里程计计数精度。车体前部预留了显示屏安装位，可直接嵌入小型OLED显示屏，用于实时显示车体运行参数、传感器数据或者调试信息，显示屏安装槽做了防呆设计，安装时无需反复对位即可卡入固定。

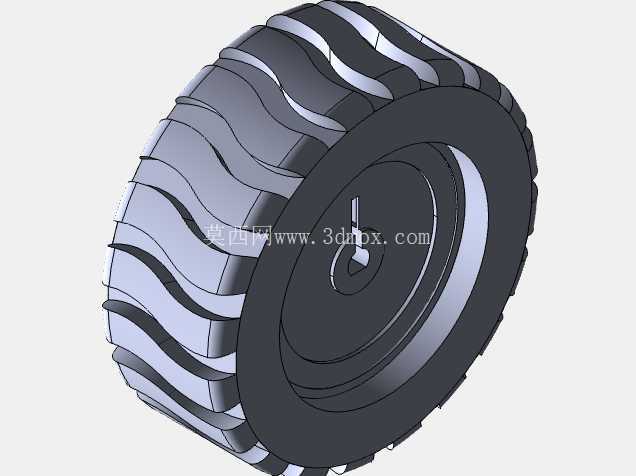

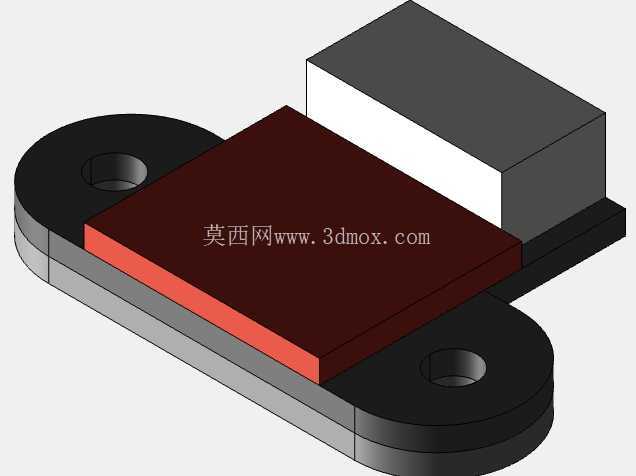

　　动力轮采用大纹路橡胶轮胎，胎面的交错纹路可提升在光滑桌面、轻微起伏地面的抓地力，减少轮式移动载体常见的打滑问题，保证里程计数据的参考价值；车体尾部预留了万向轮安装位，可搭配小型金属万向轮实现三点支撑，保证车体运行时的稳定性，避免重心偏移导致的侧翻问题。从功能配置来看，这款载体搭载的IMU模块可实时采集车体的姿态角、加速度数据，配合轮式编码器的里程数据，可实现基础的航迹推算功能，适合用于室内小型移动机器人的算法验证、教学实验场景，比如ROS入门的导航功能调试、SLAM算法的实物验证等，无需从零开始设计车体结构与硬件布局，可直接基于现有框架进行功能扩展。

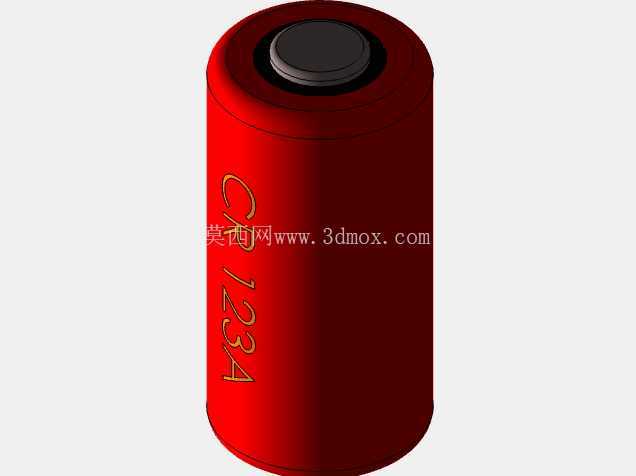

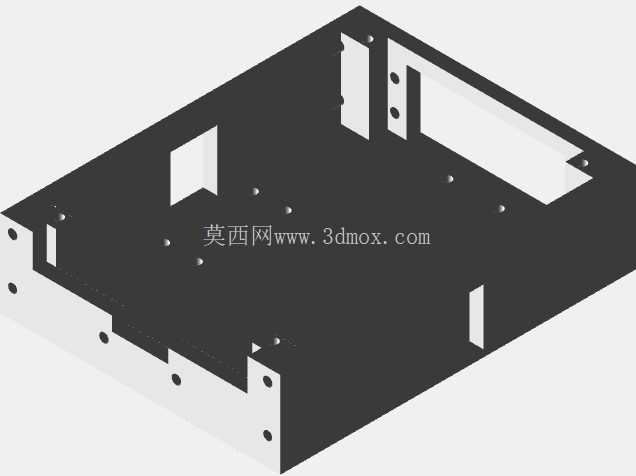

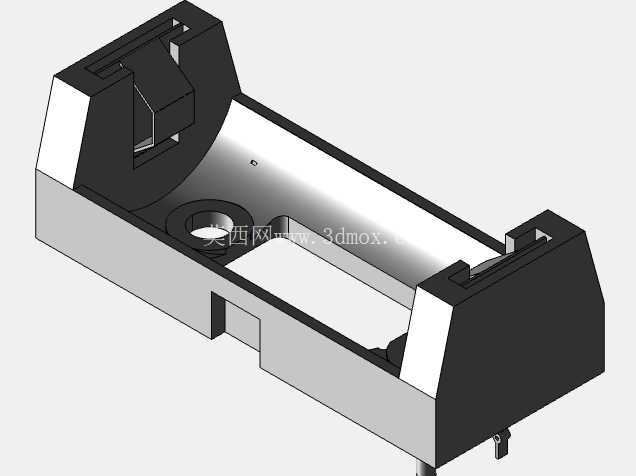

　　设计时充分考虑了3D打印的工艺特性，所有框架结构的壁厚均设置为2毫米，既保证打印完成后的结构强度，又不会因为壁厚过大导致打印时间过长、材料浪费；所有安装孔位均预留了0.2毫米的安装公差，适配普通FDM3D打印机的打印精度，打印完成后无需二次打磨即可完成组装。内部走线空间做了分层规划，底层电机、编码器的走线可沿着底盘内侧的走线槽排布，上层主控、传感器的走线可通过框架侧面的过线孔连接到底层，避免走线杂乱干扰运动部件，也方便后期排查线路故障。电源模块的安装位设置在底盘下层重心位置，可降低整车重心，提升运动时的稳定性，电池安装位预留了常用2S锂电池的安装空间，同时预留了电源开关、充电接口的安装位，无需额外外置电源模块。

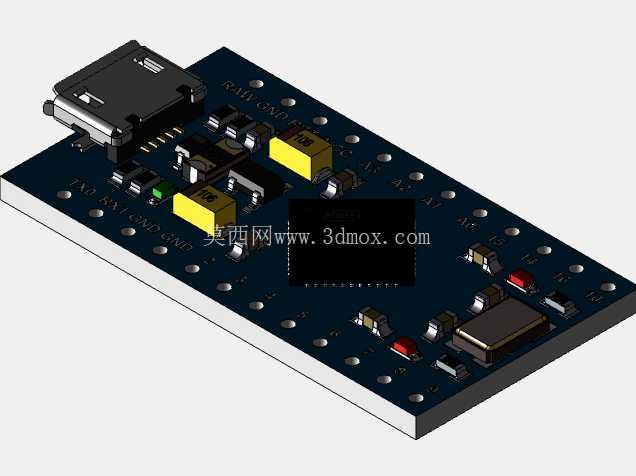

　　这款载体的控制逻辑分工明确，底层控制板直接连接N20电机的驱动模块与编码器，实时采集编码器的脉冲信号计算轮速，通过PID算法完成电机的闭环速度控制，响应延迟可控制在毫秒级，满足小型移动载体的运动控制需求；上层ESP32主控负责连接IMU模块，完成姿态数据的解算，同时通过WiFi功能实现与上位机的无线通讯，可将车体的运行数据实时上传到上位机，也可接收上位机下发的运动控制指令，两者之间的主从通讯模式可将运动控制与上层功能解耦，后期更换上层主控或者扩展其他功能时，无需修改底层的运动控制代码，提升了整体架构的可扩展性。从安装边界来看，整车的外形尺寸控制在小型桌面级范围内，可在普通实验台、桌面场景下完成所有功能测试，不需要大面积的测试场地；所有外接模块的接口均预留了标准的排针接口，可直接通过杜邦线连接，不需要焊接即可完成基础功能的搭建，适合快速原型验证场景使用。轮系的轮距设置经过反复调试，既保证了转向时的灵活性，又避免了轮距过窄导致的转向侧倾问题，电机安装位的同轴度公差控制在0.1毫米以内，保证两个动力轮的转动轴线重合，减少运行时的轮组磨损与运动偏差。
