亿字节E73多协议无线射频通讯模块

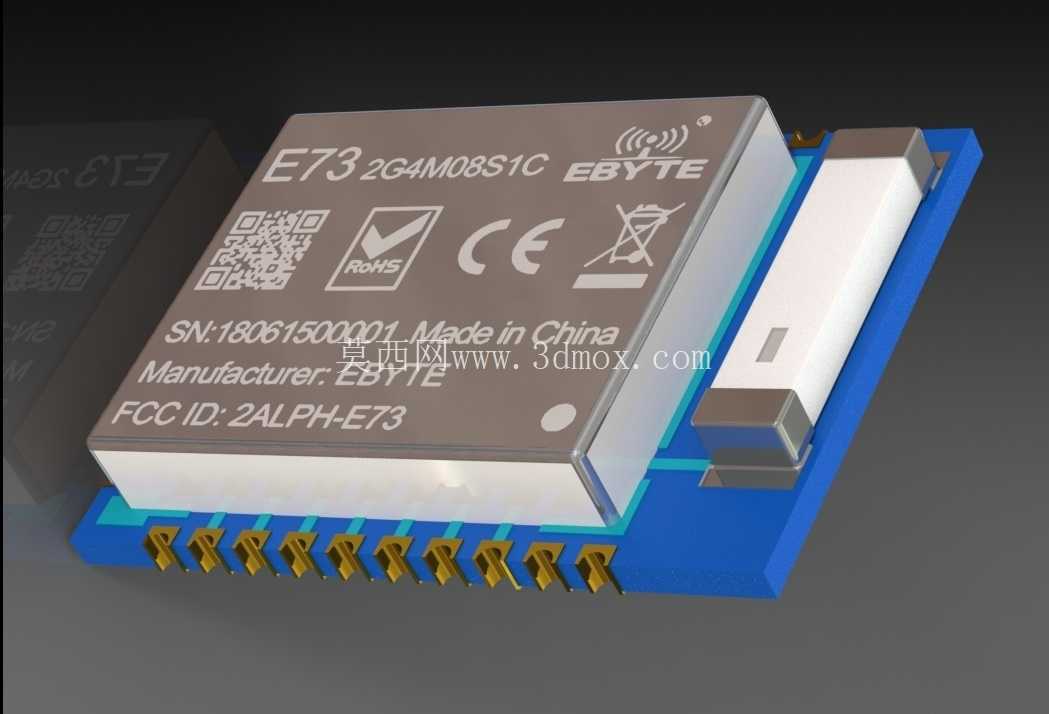

　　在工业无线传感网络搭建、智能家居设备组网、低功耗物联网终端开发场景中，这类小尺寸多协议射频模块是核心的通讯载体，承担着终端设备与网关之间的数据透传、组网交互功能。做这类模块的三维建模时，首先要明确其安装边界，该模块采用贴片式安装设计，底部排布两列半孔焊盘，建模时需要严格对齐焊盘的中心间距、焊盘尺寸与露铜范围，确保PCB封装匹配时不会出现焊接偏移、虚焊的问题。模块整体采用屏蔽罩加侧边天线座的布局，金属屏蔽罩覆盖核心射频电路区域，建模时要还原屏蔽罩的冲压折弯特征，包括罩体边缘的卡扣点位、表面印刷的标识区域的凹凸质感，同时要注意屏蔽罩与底部PCB基板的贴合间隙，预留0.1mm的装配公差，避免实际生产中出现屏蔽罩盖合不严的情况。

　　侧边的IPEX天线座建模时要还原其卡扣结构、插针的伸出长度，以及天线座与屏蔽罩之间的安全间距，避免天线馈线焊接时与屏蔽罩发生短路。从功能特性来看，这款模块搭载nRF52833射频芯片，支持蓝牙5.1、BLE Mesh、Thread和Zigbee多协议，建模时需要在芯片对应的屏蔽罩内部预留合理的元器件排布空间，还原芯片、外围阻容、晶振的布局高度，确保屏蔽罩的内部净高满足元器件的高度要求，不会出现元器件顶到屏蔽罩的问题。模块的PCB基板采用蓝色阻焊设计，建模时要还原基板的厚度、边缘的半孔金属化特征，半孔的孔壁铜厚、孔位间距需要严格按照 datasheet 尺寸绘制，确保回流焊时焊锡能够均匀浸润半孔壁，保证焊接可靠性。

　　在实际设备选型应用中，这类模块常被嵌入到智能门锁、工业无线传感器、智能照明控制器内部，因此建模时需要考虑模块在整机内部的安装空间，模块整体厚度控制在合理范围内，顶部屏蔽罩与设备外壳之间预留至少0.2mm的安全间隙，侧边天线座要预留馈线走线的空间，避免馈线被外壳挤压导致信号衰减。设计建模过程中，还要考虑模块的生产装配工艺，屏蔽罩的边角做了小圆角处理，避免生产过程中划伤操作人员，同时屏蔽罩表面的丝印标识区域要做轻微的凹陷处理，还原丝印的印刷质感，包括CE标识、RoHS标识、二维码区域的位置都要与实物对齐。

　　模块底部的焊盘采用半孔设计，相比传统的直插焊盘，能够大幅减小模块的占用面积，适配小型化物联网终端的设计需求，建模时要注意半孔的切割角度，确保孔壁的金属化区域在焊接时能够充分与主板焊盘接触。从结构强度角度考虑，模块的PCB基板采用FR-4材质，建模时可以适当体现基板的分层特征，但不需要过度细化内部走线，重点还原外部的安装接口、外形尺寸、装配特征，方便结构工程师在整机设计时直接调用模型进行布局干涉检查。在做整机布局时，要注意模块的天线区域不能被金属外壳遮挡，因此模型中要标注出天线的净空区域，提醒结构设计师在该区域内不要布置金属元器件、结构件，避免影响无线信号的收发性能。另外，模块表面的SN码、厂商信息印刷区域，建模时可以通过贴图还原，但要注意贴图的比例与位置准确，方便生产过程中的物料核对。这类多协议模块相比单协议蓝牙模块，能够适配更多的组网场景，不需要额外更换硬件即可适配不同的物联网协议，因此在建模时要保证模型的尺寸精度达到±0.05mm，满足SMT贴片生产的精度要求，焊盘的位置度公差控制在0.03mm以内，确保贴片时吸嘴能够准确拾取模块，贴装到主板对应的封装位置。
