全自动热收缩包装设备结构设计方案

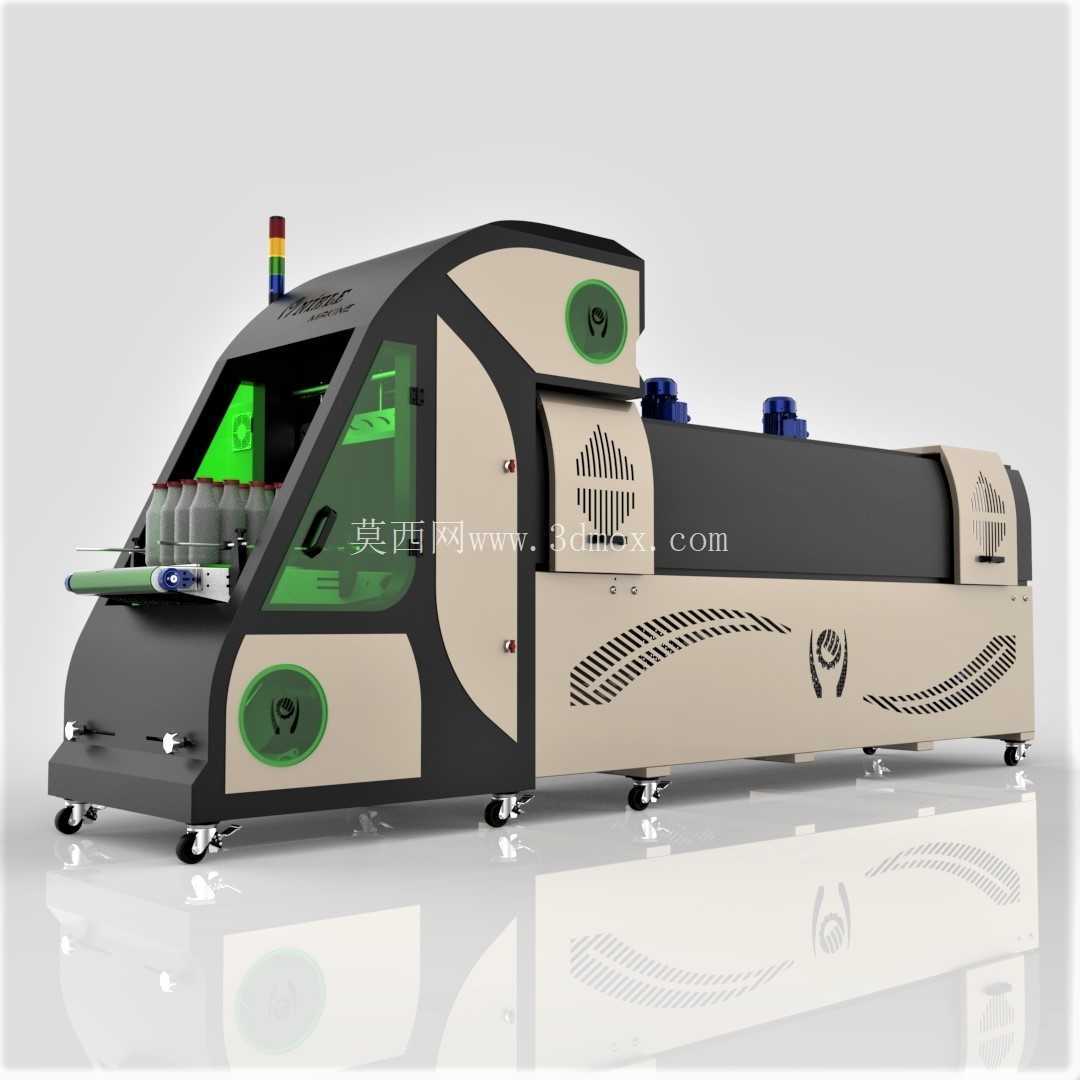

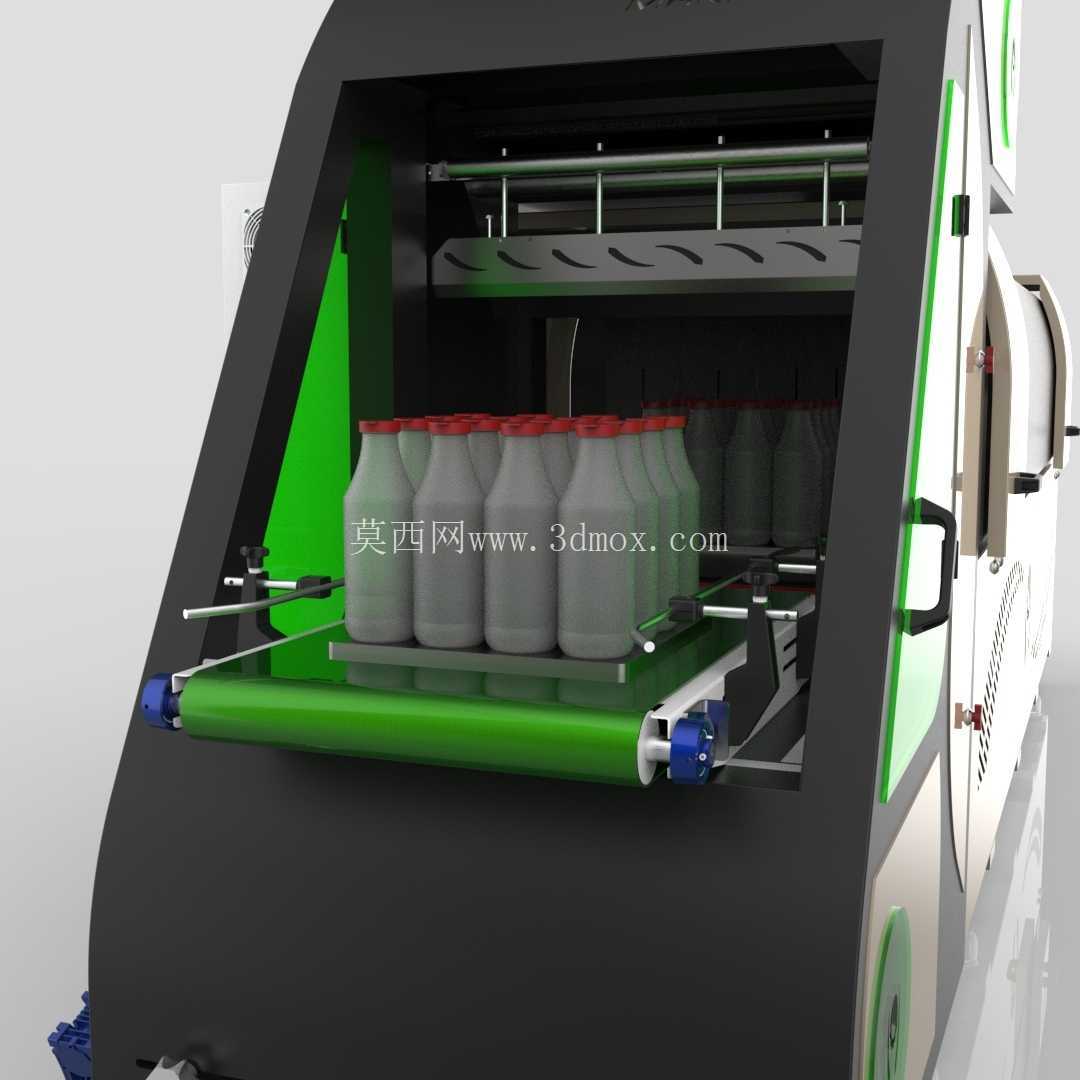

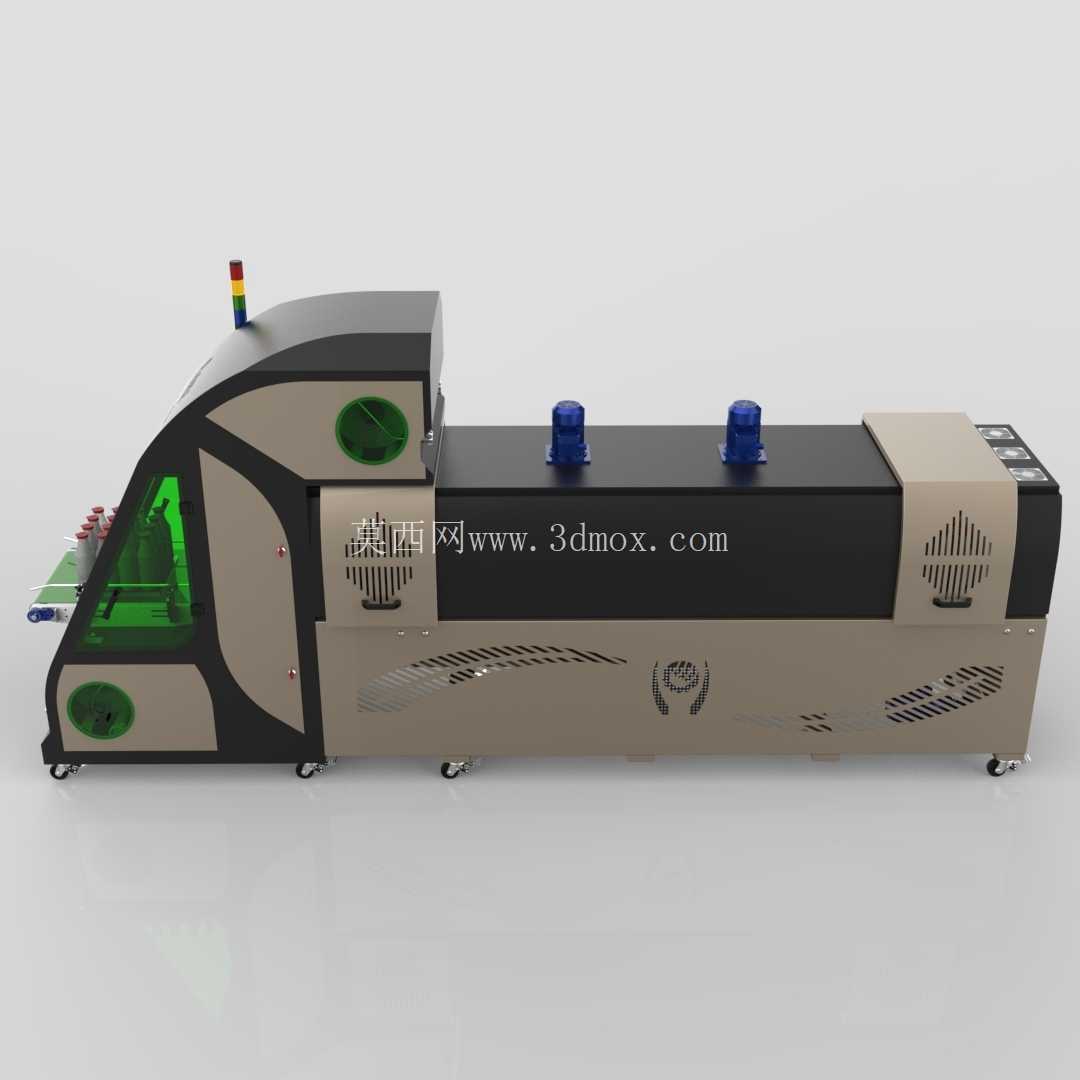

　　在快消品、食品饮料、日化医药等行业的后段包装工序里，热收缩包装设备一直是提升产线包装效率、降低人工包装成本的核心装备，这款全自动收缩机的结构设计，完全围绕连续化产线的无接触包装需求展开，从进料端到收缩出料的全流程都做了适配多品类产品的结构考量。设备整体采用长条形卧式布局，进料端对接前端产线的出料输送带，无需额外增设转接机构就能直接承接待包装产品，进料段设置的可调式导向栏可以根据待包装产品的外形尺寸调整夹持宽度，不管是瓶装饮品、盒装日化品还是规整的医药纸盒，都能在导向栏的约束下以稳定的姿态进入包膜工位，不会出现偏移、歪倒的情况，避免后续包膜出现褶皱、包裹不到位的问题。

　　包膜工位采用串行走膜结构，PE包装膜从设备侧方的膜卷安装架引出，经过多组导向辊的张紧调整后，在产品经过的位置形成筒状膜套，当产品被输送到包膜位置时，膜料会自然包覆在产品外表面，切膜机构采用恒温热切结构，能够在膜料包覆到位的瞬间完成封切，整个封切过程不需要产品停顿，配合输送线的连续运行就能实现不间断包膜作业，和传统间歇式收缩机相比，连续走膜的结构能让包装效率提升40%以上，同时无接触的包膜方式不会刮蹭产品表面的印刷标识，对外观要求较高的彩盒类产品非常友好。设备的收缩舱段采用分段式温控设计，舱体内的加热元件布置在舱体上下两侧，配合舱内的循环风机构，能够让舱内各个位置的温度保持均匀，温差控制在±5℃以内，避免出现局部温度过高导致膜料烫穿、或者温度不足导致膜面收缩不平整的问题；收缩舱的进出口设置了可调式挡风帘，能够根据产品的高度调整挡风帘的下垂长度，减少舱内热量的外泄，降低设备运行时的能耗，同时也能避免车间操作人员误碰到高温舱体引发安全问题。

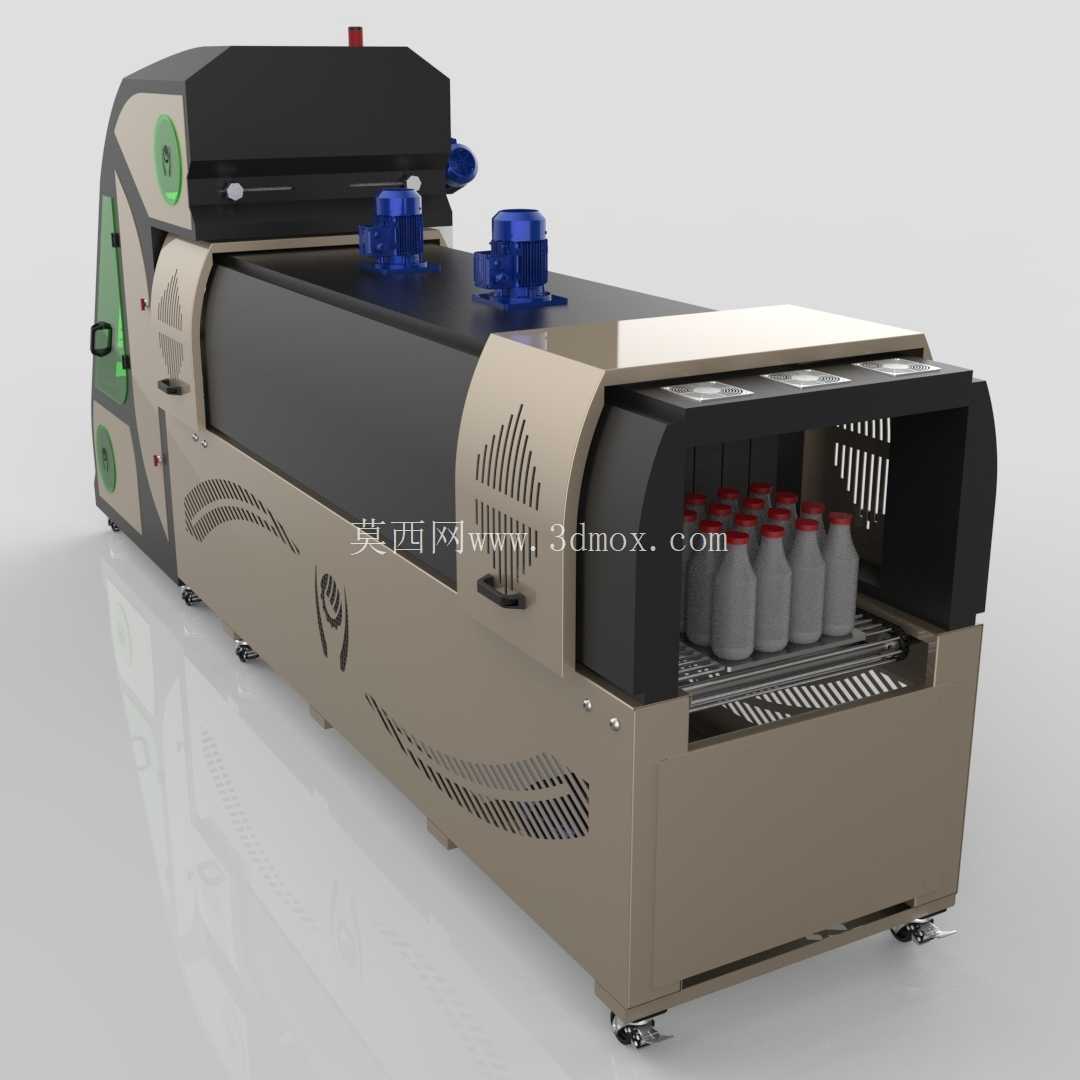

　　收缩舱内部的输送采用耐高温特氟龙网带，网带的透气结构能够让热风穿透到产品底部，保证产品各个面的膜料都能均匀受热收缩，不会出现底部膜料收缩不紧、容易松脱的情况；网带的运行速度可以根据膜料的厚度、产品的材质进行无级调整，针对厚度较大的PE膜可以适当降低输送速度，保证膜料充分收缩，针对薄款膜料则可以提高输送速度，匹配前端产线的生产节拍。设备的机架主体采用方管焊接结构，外部覆盖钣金护罩，护罩上开设的格栅式通风口既可以保证设备内部电气元件的散热，也能避免杂物落入设备内部影响运行；护罩上设置的透明观察窗采用耐高温钢化玻璃，操作人员在设备外部就能直接观察到收缩舱内的包装情况，不需要频繁打开舱门检查，减少热量损耗。设备底部安装的可调式脚轮搭配支撑脚杯，既可以方便设备在车间内的移位调整，也能在设备定位后通过脚杯调整设备的水平度，保证输送网带运行平稳，不会出现产品跑偏的情况；设备的总长度控制在四米二左右，宽度一米一，高度一米六，安装时只需要在设备周边预留五十公分的操作维护空间，就能满足日常换膜、检修的操作需求，不需要占用过大的车间面积，适合中小型生产车间的产线布局。设备的出料端设置了自然冷却段，经过收缩的产品经过冷却段时，表面的膜料会快速冷却定型，之后就可以直接对接后续的装箱、码垛工位，不需要额外增设冷却设备。

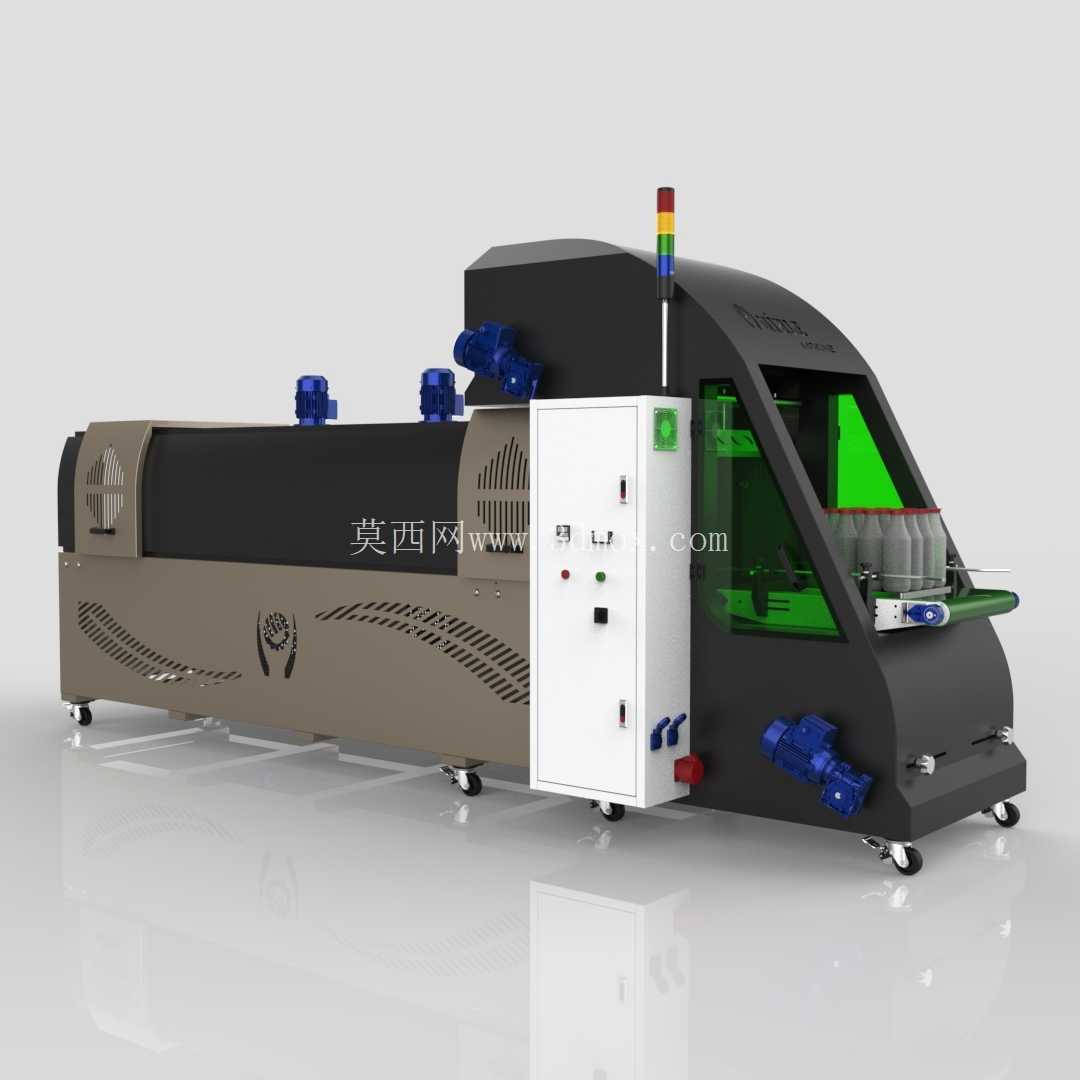

　　设备顶部设置的三色警示灯可以实时显示设备的运行状态，正常运行时显示绿灯，出现膜卷耗尽、卡料等故障时会显示红灯并发出提示音，提醒操作人员及时处理，减少设备停机等待的时间。在结构设计过程中，所有的传动辊、导向辊都采用了易拆装的固定结构，日常维护时不需要复杂的工具就能快速拆卸更换，降低设备的维护难度；电气元件的安装腔和加热收缩腔做了隔热隔离设计，避免高温传导到电气腔影响电气元件的使用寿命，减少设备的故障概率。这款设备可以适配带托盘的多件组合包装，也可以完成单件产品的独立收缩包装，不管是饮料行业的多瓶组合塑封、食品行业的盒装产品外包装，还是日化行业的洗护产品组合包装，都能通过调整导向栏宽度、输送速度、舱内温度参数来适配，不需要更换额外的模具，能够满足多品类小批量生产的柔性包装需求，相比传统的人工套膜收缩作业，能够减少80%的人工投入，同时包装的一致性更好，膜料的利用率更高，能够有效降低包装环节的综合成本。
