全自动真空开箱裹包一体化包装设备

　　在快消品、食品加工、日化用品、电子元器件等批量生产场景中，后端包装环节的产能瓶颈一直是整线提效的核心卡点，传统人工开箱、折底、捆扎工序不仅需要配置多名操作工人，重复劳动强度大，且人工操作的一致性差，容易出现纸箱折边不到位、底盖咬合错位、捆扎松紧度不均等问题，直接影响后续灌装、装箱工序的顺畅度，甚至会因包装不合格导致产品在仓储运输环节出现散包、漏料等异常。这款全自动裹包设备的设计初衷，就是针对连续化生产场景的包装痛点，替代人工完成从扁平纸箱到成型待灌装包装箱的全流程作业，可直接对接前端灌装生产线、后端码垛设备，组成无人化包装作业单元。

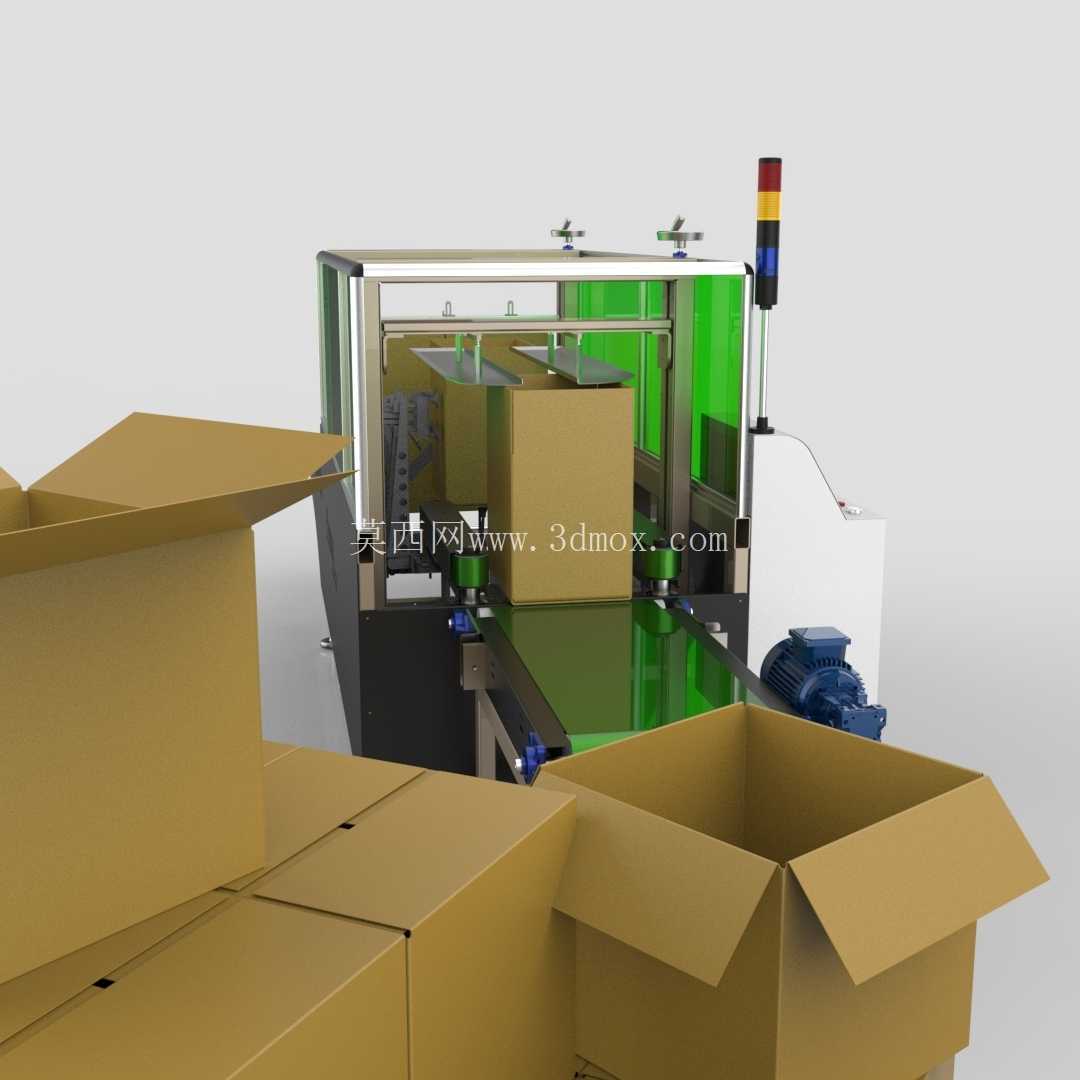

　　设备采用真空吸附式取箱机构作为核心执行单元，整套取箱组件布置在设备进料端的上方区域，作业时无需刚性夹具接触纸箱板面，通过多组真空吸盘产生的负压将堆叠存放的扁平纸箱逐张分离，吸盘的布置位置经过反复调校，对应纸箱的受力均衡点，避免取箱过程中出现纸箱弯折、折痕提前破损的问题，对于不同克重、不同楞型的瓦楞纸箱，可通过调节真空回路的负压值适配吸附力，减少纸箱损耗。纸箱被吸附取出后，随横向输送机构进入成型工位，该工位设置有可调节的折边导向组件，能够在纸箱输送过程中自动完成侧盖、底盖的弯折定位，配合底部的压合机构实现底盖的精准闭合，无需额外涂胶即可完成底盖的咬合锁固，针对有密封需求的场景，也可在折边工位预留胶枪安装位，拓展胶带封箱、热熔胶封箱的功能。

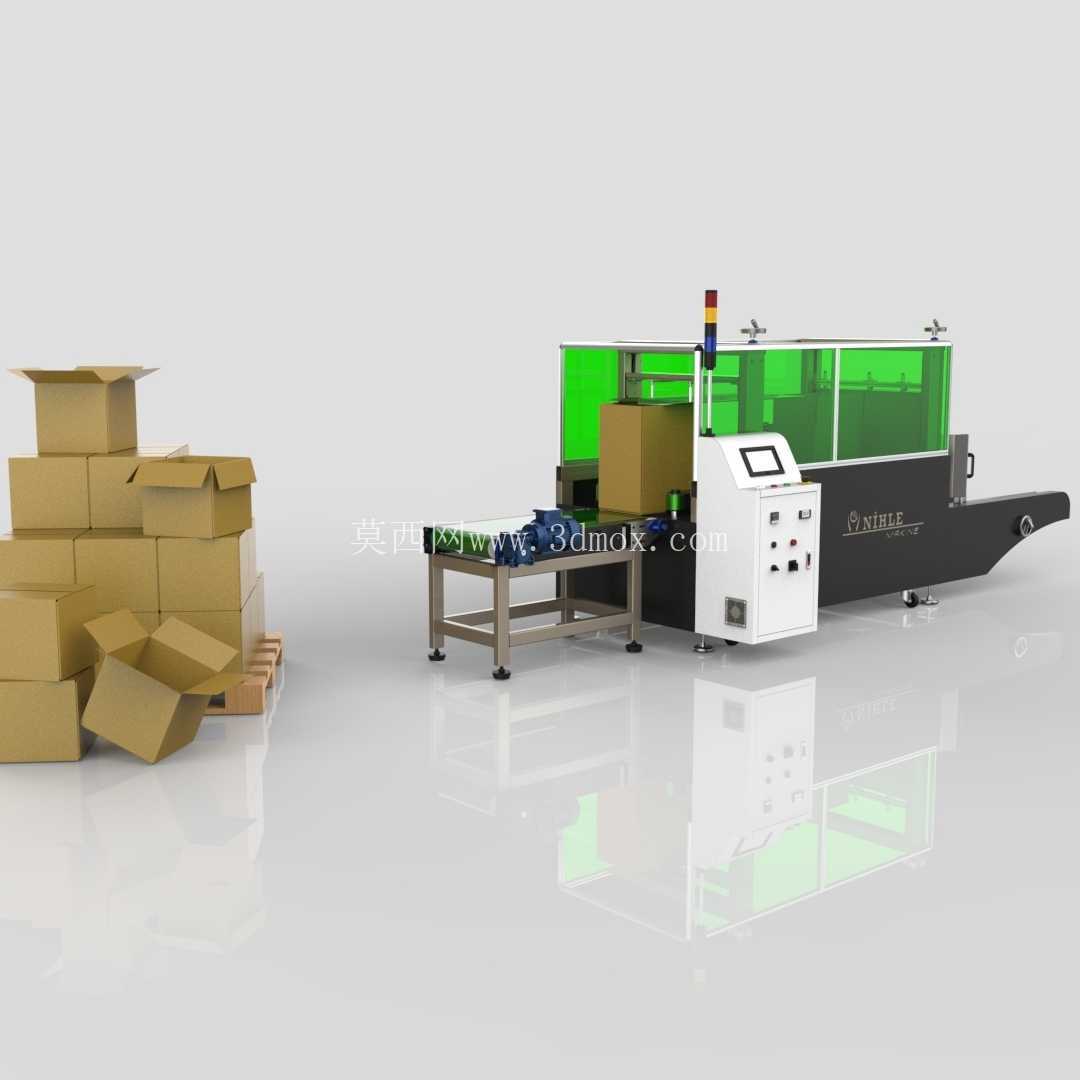

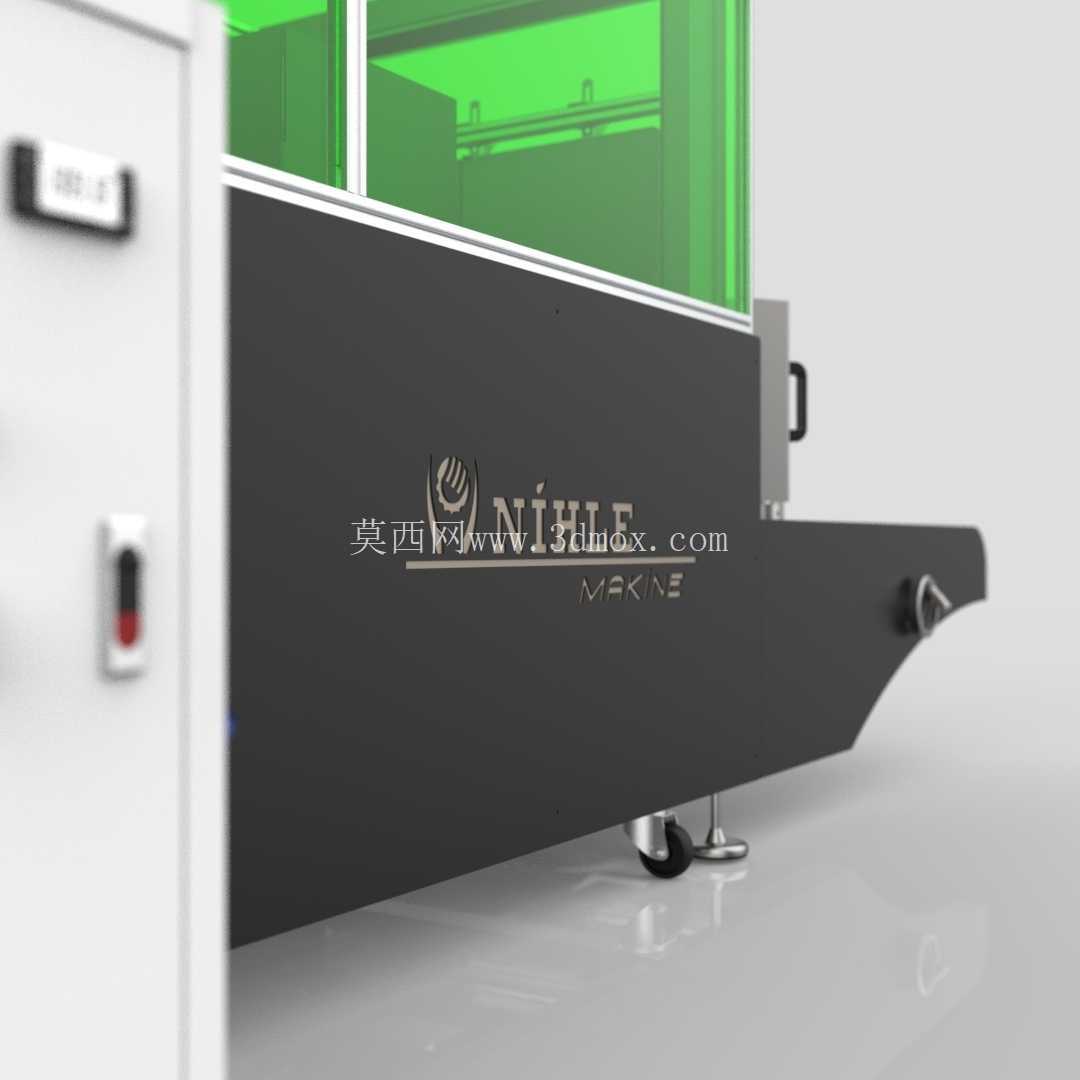

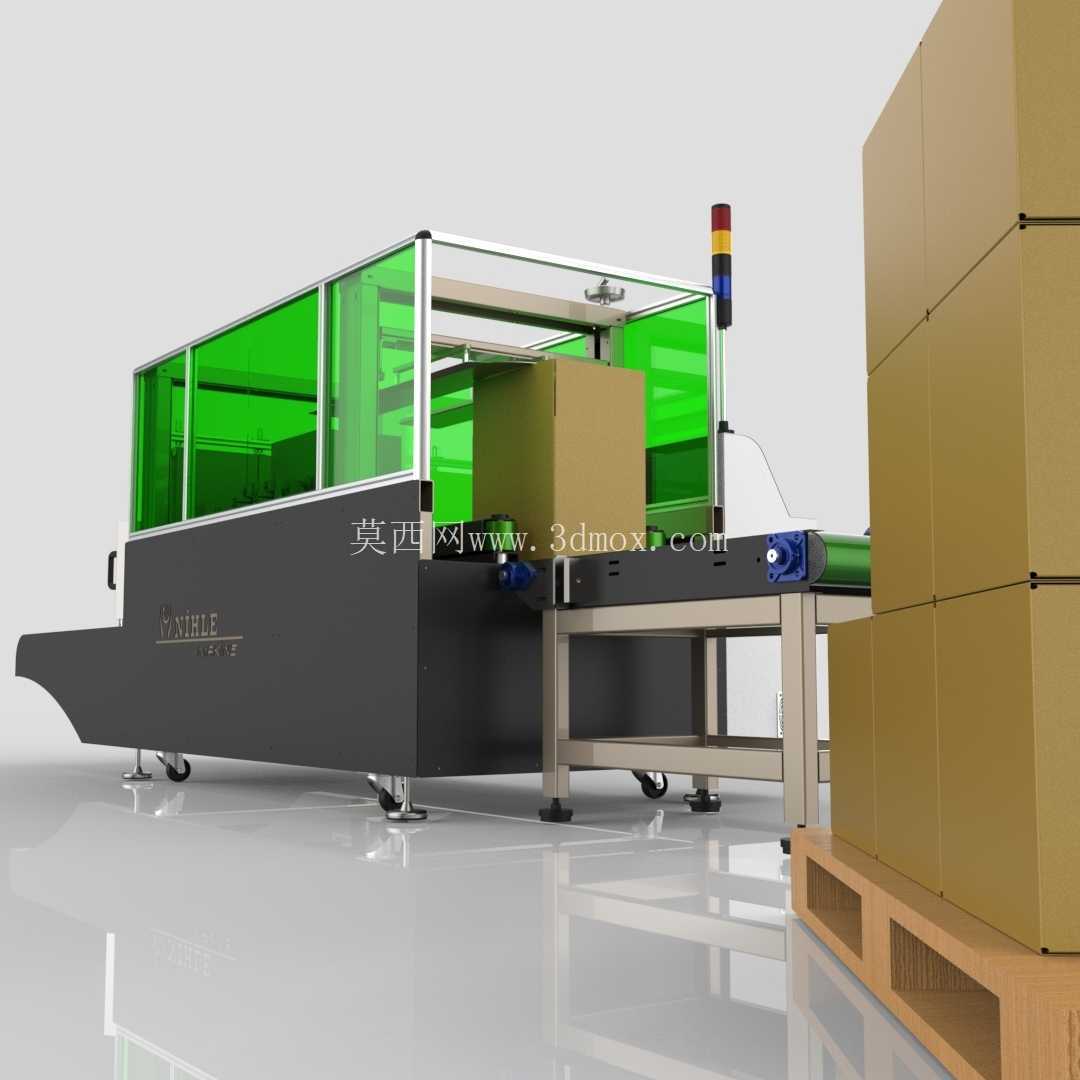

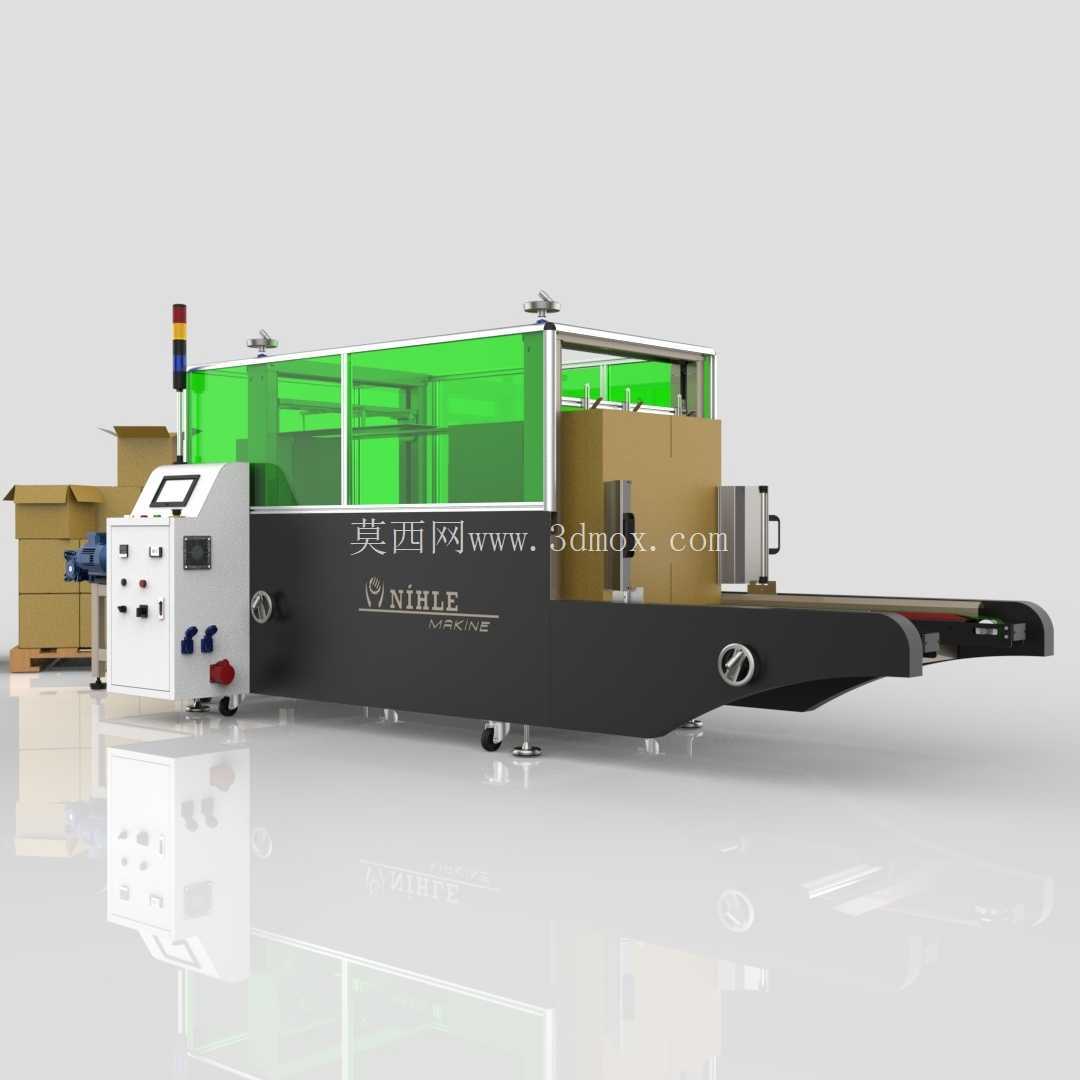

　　设备的主体框架采用方管焊接成型后做整体时效处理，消除焊接内应力，避免长期运行过程中框架变形导致的工位偏移，外防护面板采用透明亚克力与钣金组合的形式，既可以通过透明区域实时观察内部机构的运行状态，快速排查卡箱、吸盘失效等异常，也能通过钣金防护隔绝运动部件的外露风险，符合机械设备安全防护规范。设备的操作控制单元布置在进料端侧方的独立控制柜上，设置有触控显示屏与实体操作按钮，可直接在屏上设置纸箱规格参数、运行速度、真空负压阈值等参数，控制柜与主机身采用快插式线缆连接，便于后期维护时的线路检修。三色警示灯安装在设备顶部最高处，可通过不同颜色的灯光反馈设备的运行、待机、故障状态，现场操作人员无需靠近设备即可快速掌握设备运行情况。设备的输送台面高度按照常规包装流水线的通用高度设计，可直接对接现有生产线的输送机构，无需额外做高度适配改造，底部配置可调式支撑脚杯，可根据现场地面的平整度调节设备水平度，保证输送机构运行平稳无卡顿。设备的出料端延伸出一定长度的输送段，成型完成的纸箱可直接在该段完成待灌装定位，对接前端的产品灌装、装填机构，成型后的纸箱尺寸一致性误差控制在毫米级，能够适配高速灌装线的节拍要求，避免因纸箱位置偏移导致的灌装漏料问题。

　　整套设备的动力采用伺服电机搭配同步带传动的形式，相比传统气缸驱动的形式，运行速度可调范围更大，动作冲击更小，能够有效降低长期运行的部件损耗，各运动工位均设置有位置检测传感器，当出现纸箱卡滞、吸盘缺料、纸箱用完等情况时，设备会自动停机并在触控屏上提示故障位置，减少故障排查的时间。在设备布局设计上，将真空发生装置、电气控制回路等部件集中布置在机身下部的封闭腔体内，既减少了外部粉尘对元器件的污染，也充分利用了机身的下部空间，缩减设备的整体占地面积，对于车间场地有限的中小产能场景，也能够灵活布置安装。设备可适配一定尺寸范围内的不同规格纸箱，更换生产规格时，只需调节导向组件的间距、吸盘的位置参数，无需更换大量工装配件，换型时间短，能够满足多品种小批量的生产包装需求。在实际运行过程中，设备可连续完成纸箱取料、成型、折底、输出的全流程动作，无需人工干预，单台设备可替代3-4名操作工人的重复作业，有效降低包装环节的人工成本，同时稳定的成型质量也能减少包装不良导致的物料损耗，提升整线的生产效率。
