铝箔复卷加工生产设备结构设计

日常家用铝箔、餐饮用铝箔卷材的终端分切复卷环节，这类设备是产线末端的核心加工单元，主要承担大卷径母卷铝箔的分切后复卷作业，将上游分切工序输出的定宽铝箔带材，按照终端零售所需的标准卷长、卷绕紧实度要求，复卷成小直径成品卷，适配商超、餐饮渠道的小规格包装需求。不同于印刷行业的高速复卷设备，铝箔复卷的作业核心在于控制卷绕过程的张力稳定性，铝箔本身厚度极薄，通常在0.01mm到0.02mm区间，延展性有限，张力过大容易出现箔面拉裂、断带，张力不足则会导致卷绕松垮、端面不齐，后续包装运输过程中容易出现层间错位、箔面褶皱的问题。

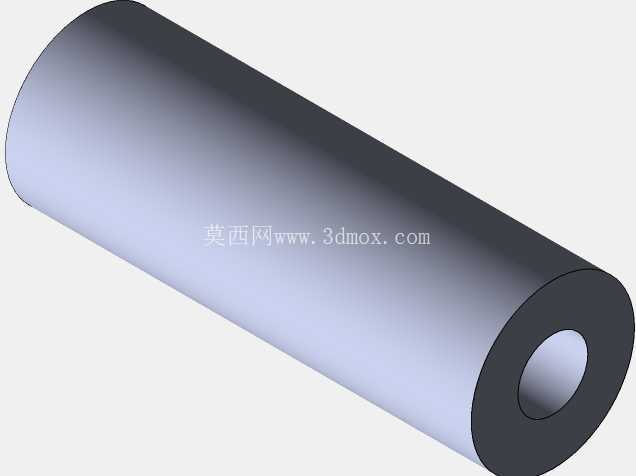

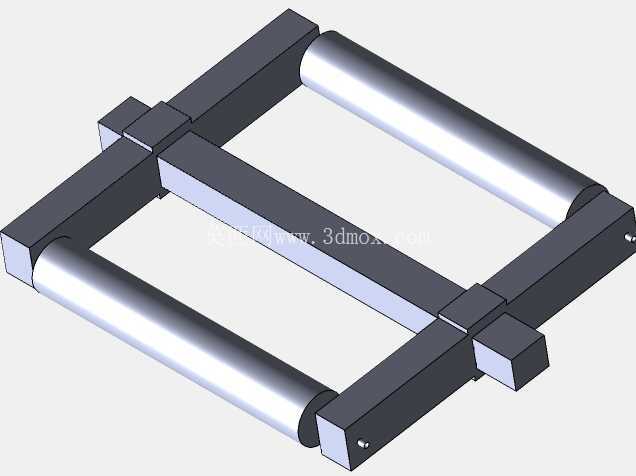

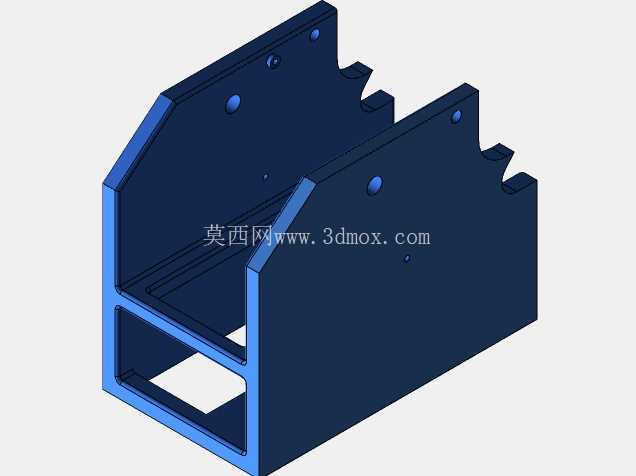

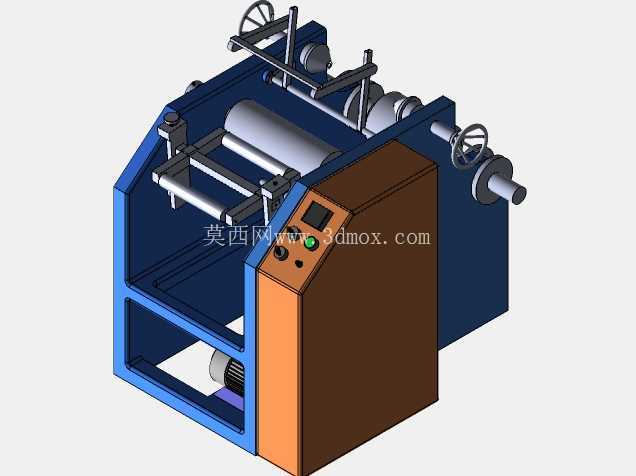

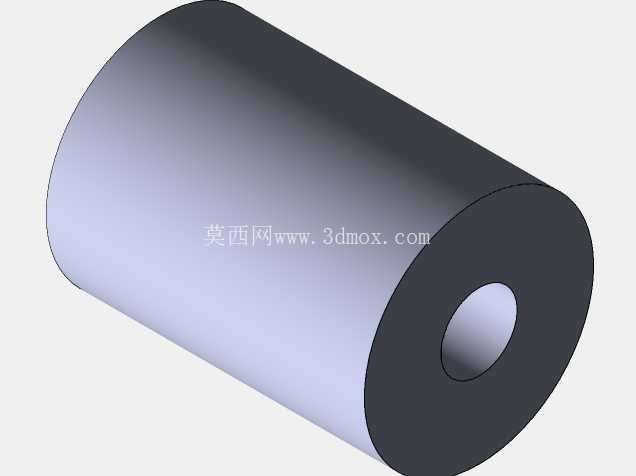

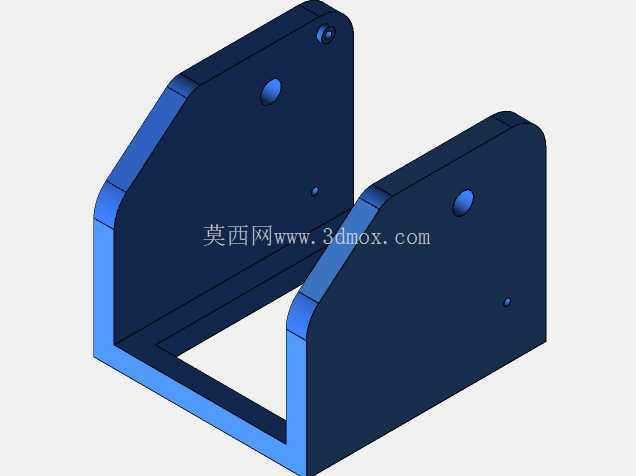

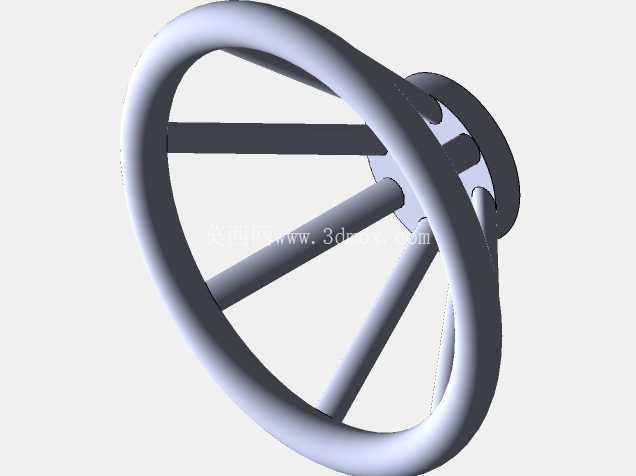

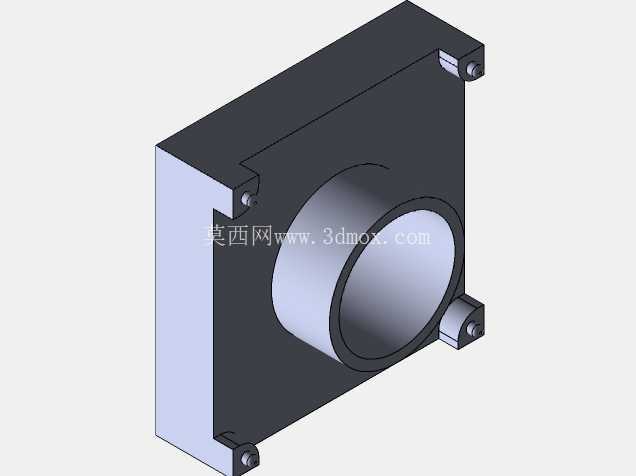

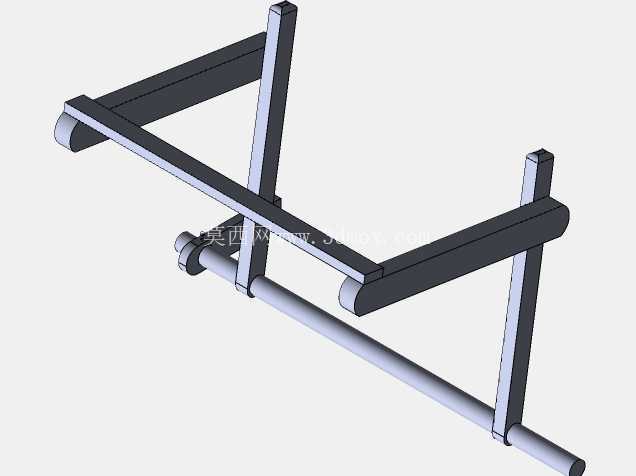

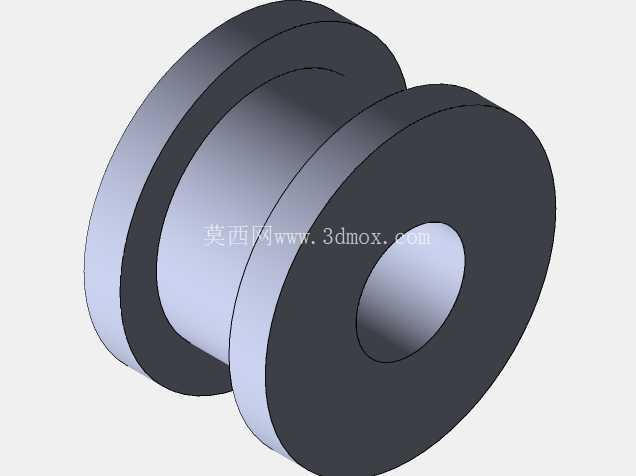

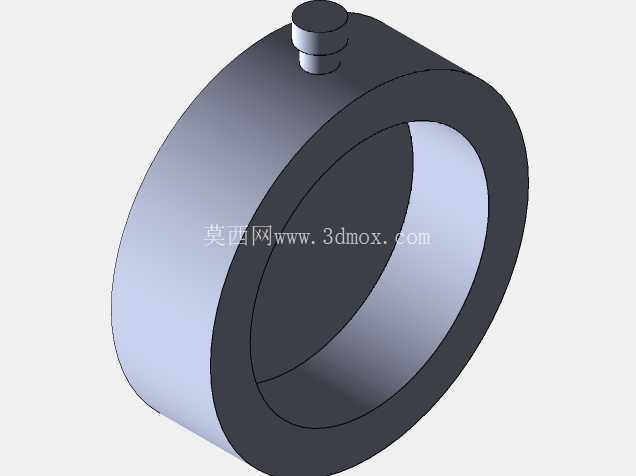

从结构布局来看，该设备采用开式C型机架设计，主体支撑框架为型钢焊接后加工的一体式结构，左侧为放卷工位，配置手轮式张力调节机构，可手动调整放卷阻尼，适配不同厚度、不同幅宽的铝箔母卷安装，放卷轴采用气胀轴结构，换卷时只需充放气即可完成母卷的锁紧与拆卸，无需额外拆装紧固件，缩短换卷辅助时间。中部为导辊组与展平机构，多根平行排布的硬质阳极氧化导辊表面粗糙度控制在Ra0.8以下，避免导辊表面毛刺划伤铝箔表面，展平辊采用弧形辊结构，可将带材传输过程中产生的轻微褶皱展平，保证进入收卷工位的箔面平整无折痕。右侧为收卷工位，同样配置手轮调节的压辊机构，压辊采用硅胶包覆材质，压合力度可通过手轮配合丝杠结构无级调整，保证收卷过程中压辊始终贴合卷料外圆，将卷层间的空气排出，避免卷绕过程中出现窜层、鼓包问题。

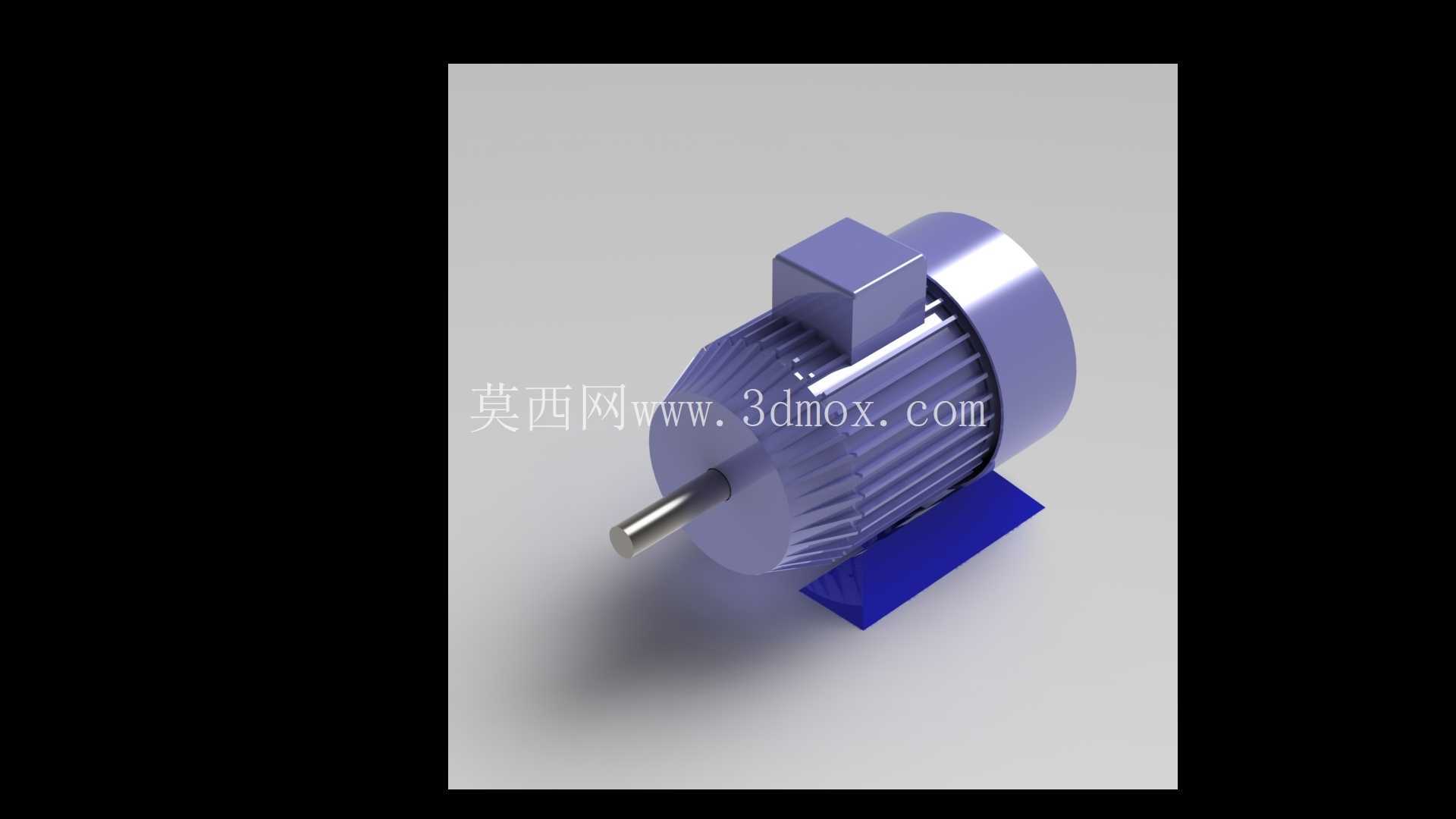

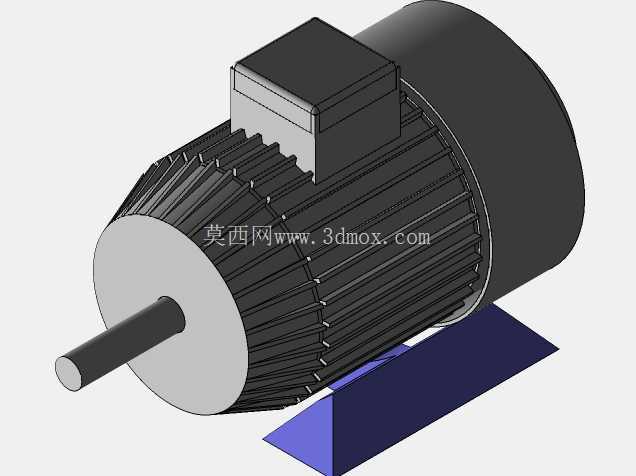

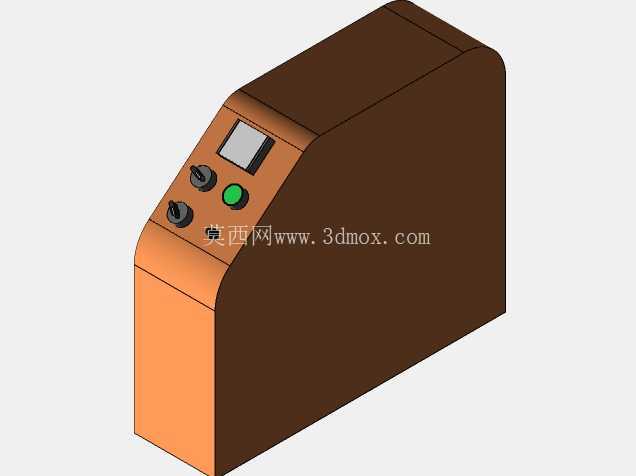

设备的控制单元集成在机架前部的独立电控柜内，柜体与主机架采用一体化设计，减少外部走线的防护需求，操作面板倾斜布置，符合站立操作的人体工程学视角，面板上配置启动、停止、急停按钮，以及张力调节电位器、计数显示模块，可预设复卷长度，达到设定值后设备自动减速停机，方便操作人员裁切换卷。驱动单元采用减速电机直连收卷轴的传动方案，省去了中间链传动或带传动的间隙，传动效率更高，转速控制更平稳，放卷工位采用磁粉制动器提供阻尼张力，可根据收卷卷径的变化实时调整阻尼大小，维持全卷绕过程的线速度稳定。

安装边界方面，该设备属于小型台式加工设备，整体占地面积不足两平方米，无需额外做地基固定，放置在硬化水平地面即可投入使用，设备总高度适配普通车间的操作高度，操作人员站立即可完成上卷、穿带、收卷、卸卷的全流程操作，无需登高或俯身作业。设备两侧预留足够的操作空间，左侧放卷侧预留母卷吊装的操作距离，右侧收卷侧预留成品卷堆放的临时空间，日常维护时只需打开电控柜侧门即可检修电气元件，导辊、轴承等易损件的拆装无需大型工具，日常保养的工作量极低。

在实际生产场景中，这类设备除了适配铝箔复卷作业，更换部分导辊与张力参数后，也可适配保鲜膜、烘焙油纸等同类薄型软质卷材的复卷作业，设备的通用性较强，调整范围覆盖常见家用软包装卷材的幅宽与卷径要求。结构设计过程中，所有辊系的平行度公差控制在0.05mm/m以内，避免因辊系不平行导致带材走偏、端面不齐的问题，所有与铝箔接触的零部件均做无锐角处理，防止刮破箔材，机架的焊接后做去应力退火处理，避免长期使用过程中机架变形影响辊系精度。设备的传动部位均设置安全防护罩，避免操作人员衣物、手套卷入旋转部件，操作面板上的急停按钮布置在伸手可及的位置，出现异常情况时可快速切断设备动力，满足小型加工设备的安全防护要求。
