方形法兰安装步进电机结构设计

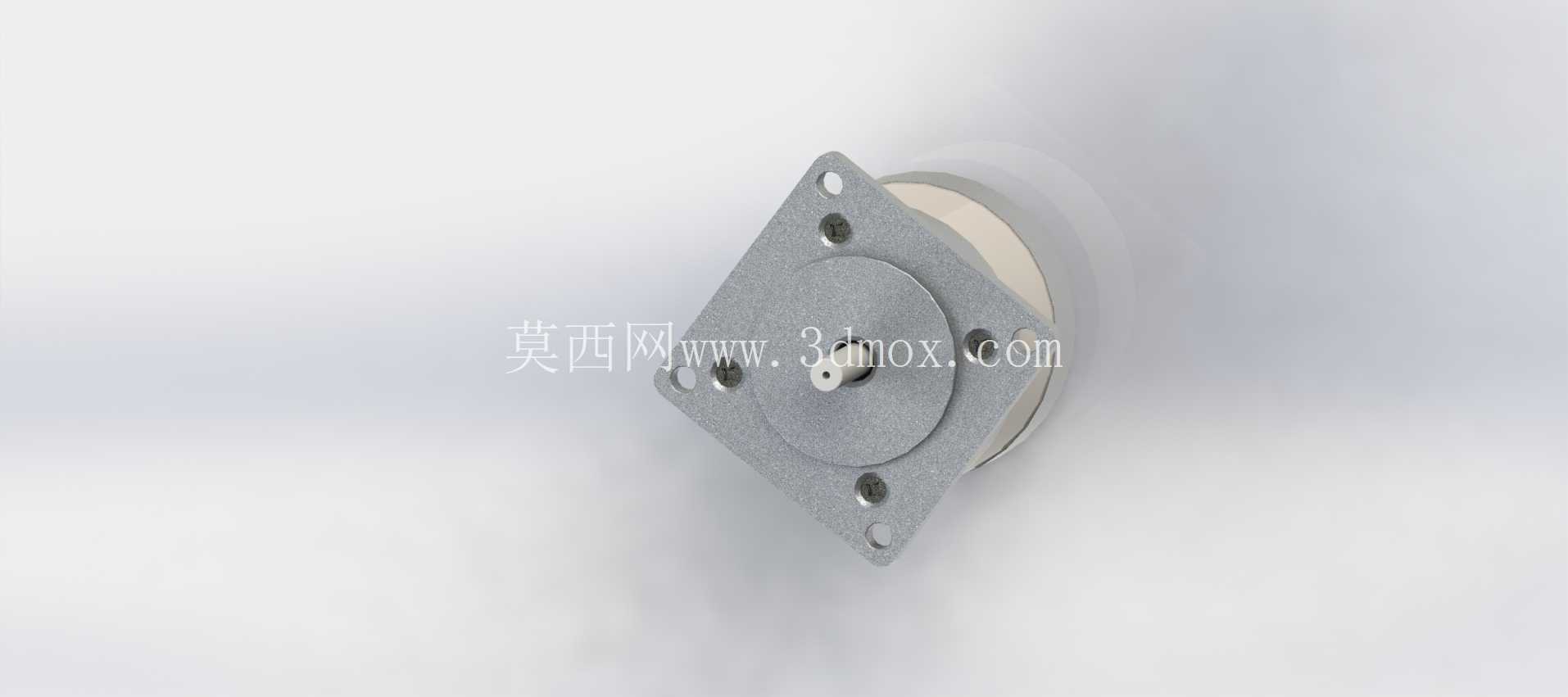

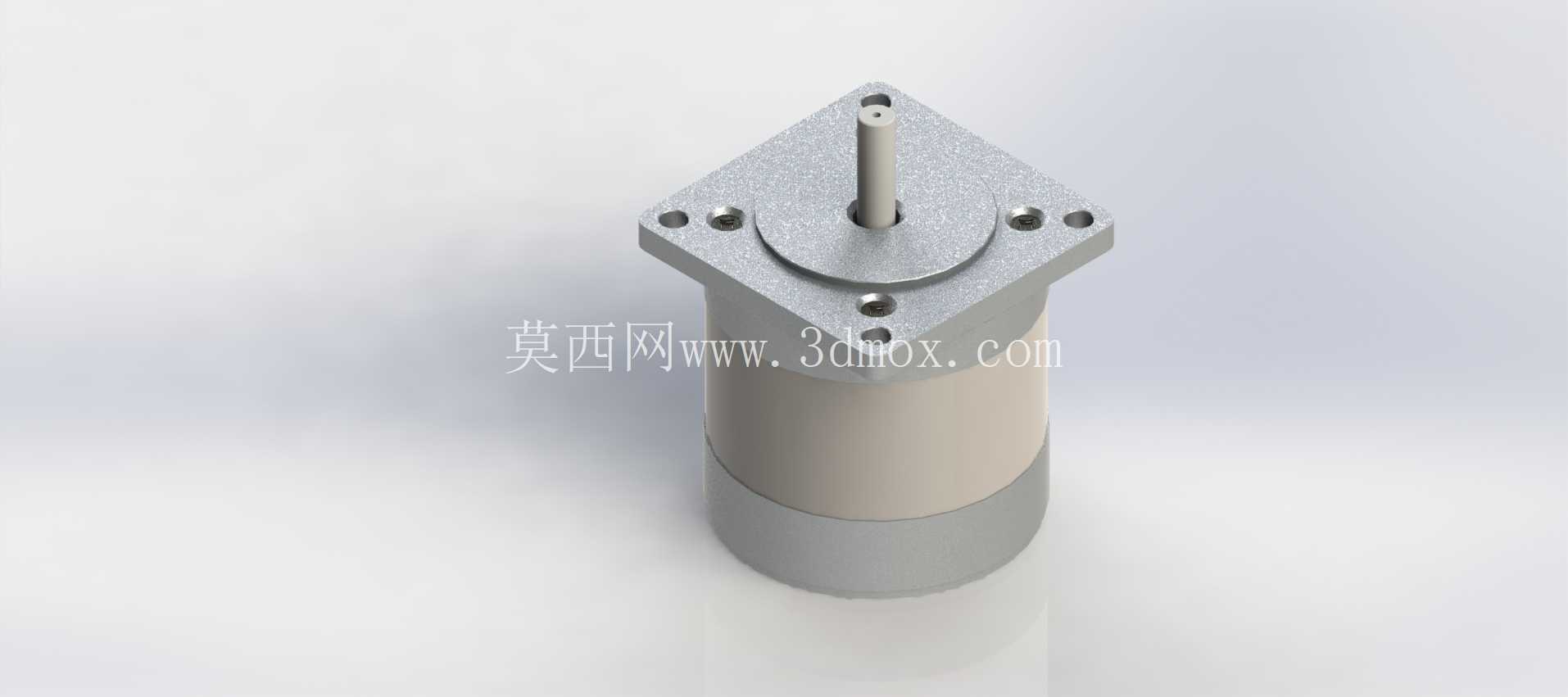

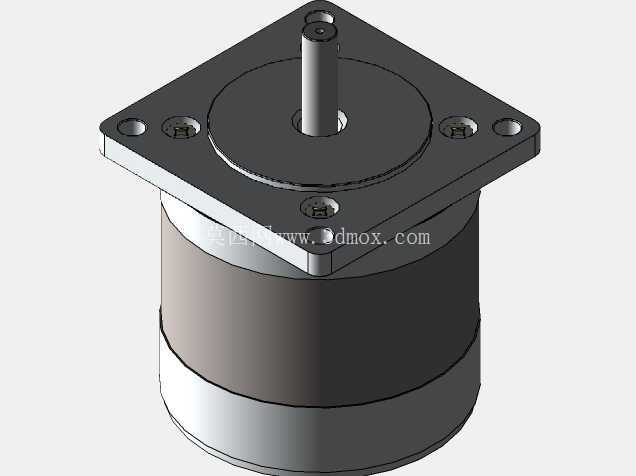

这款方形法兰安装的步进电机，是小型自动化传动场景里非常常见的执行元件，在做小型输送线定位、3D打印轴驱动、小型机械臂关节、精密点胶设备位移控制这类需要精准开环位置控制的场景里，这类结构的电机适配性极强。从安装边界来看，前端方形法兰的四个安装孔采用对称分布设计，孔位公差按照常规机电安装的h7级配合预留，安装时不需要额外做转接板调整，直接可以固定在设备的安装立板或者滑台基座上，法兰端面的轴向跳动控制在0.02mm以内，能保证输出轴和负载连接时的同轴度，避免出现偏磨导致的传动卡顿问题。输出轴采用单扁位结构，和同步轮、联轴器这类连接件装配时，不需要额外打顶丝孔做周向固定，靠扁位就能传递额定扭矩，装配效率比光轴结构高不少，也能避免长期正反转切换时出现的轴孔打滑问题。

从设计思路上看，这款电机的壳体采用拉伸铝型材加工，表面做本色阳极氧化处理，既可以减轻整体重量，也能在电机持续运行时通过壳体表面快速散出绕组产生的热量，避免绕组温升过高导致的扭矩衰减。后端的端盖和前端法兰采用冲压钢件加工，和铝壳体通过卷边工艺压合固定，相比螺丝固定的结构，整体的同轴度更好，也能减少装配环节的零件数量，降低批量生产时的装配误差。绕组部分采用集中式绕线方式，每相绕组的匝数和线径按照额定转速下的扭矩输出做匹配，在低速运行区间能保持平稳的扭矩输出，不会出现明显的低频振动，搭配细分驱动器使用时，能实现0.01mm级别的位移控制精度，满足大部分小型精密设备的传动需求。

实际选型使用时，需要注意安装面的平面度要控制在0.05mm以内，如果安装面存在翘曲，强行锁紧安装螺丝会导致法兰变形，进而影响内部轴承的游隙，轻则增大运行噪音，重则会导致转子扫膛，缩短电机使用寿命。输出轴的径向负载不能超过额定值，在搭配同步带传动的场景里，要调整好同步带的张紧力，避免径向力过大导致输出轴弯曲，或者轴承过早磨损。如果是用在垂直传动的场景里，要注意这款电机本身不带抱闸结构，断电后会因为负载自重出现下滑，需要额外搭配抱闸机构或者配重结构，避免出现位置偏移或者安全问题。

从结构细节上看，电机的出线端采用护套保护，避免安装时拉扯导线导致绕组接线脱落，导线的线径按照额定电流选型，长时间运行时不会出现线体过热的问题。内部轴承采用深沟球轴承，前后两端各布置一个，能同时承受径向和少量轴向负载，满足常规水平和垂直安装的使用需求，轴承的润滑脂采用低温长效润滑脂，在-10到50摄氏度的常规工业环境下不需要额外补充润滑，能满足长期免维护的使用要求。这类结构的步进电机因为安装尺寸标准化程度高，替换性很强，在设备维护时不需要改动原有安装结构，直接替换同规格型号就能快速恢复设备运行，是小型自动化设备里应用最广泛的驱动元件之一。
