带丝杠的CD光驱步进驱动组件结构

在消费类光存储设备的结构设计中，光驱读写头的进给驱动组件是决定读盘稳定性、寻道精度的核心运动部件，这套集成丝杠的步进电机驱动结构，正是CD/DVD刻录机、只读光驱中负责带动光学拾取单元沿光盘径向做直线往复运动的核心执行机构。从实际应用场景来看，这类驱动组件广泛适配台式机内置光驱、外置USB光驱、老式车载CD播放器以及专业光盘刻录设备，其运行的平稳性直接决定了光盘读写过程中是否会出现跳轨、刻录飞盘、读盘卡顿等常见故障，是光存储设备里为数不多的做持续往复直线运动的精密传动部件。

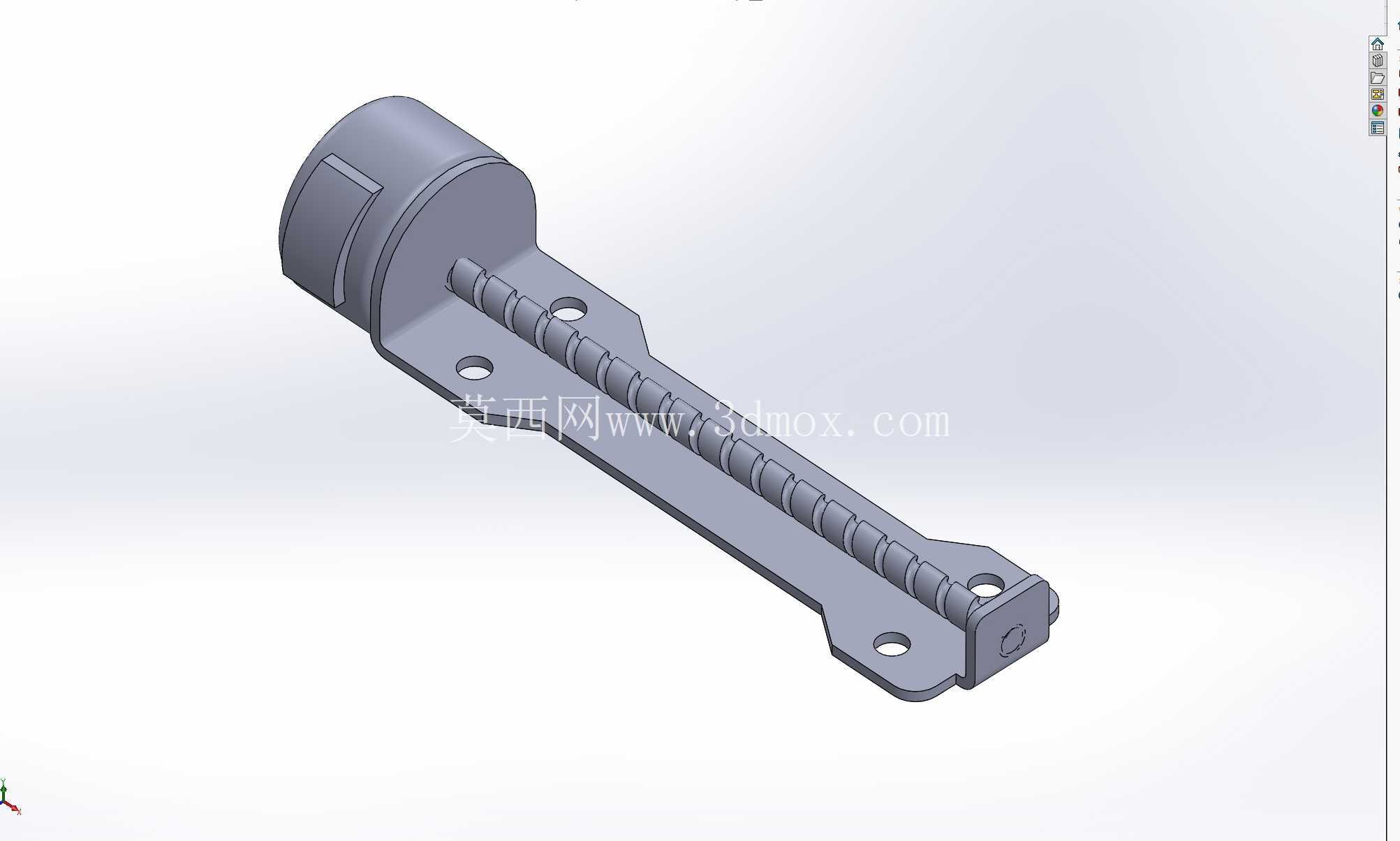

从功能特性上看，这套组件将步进电机本体、传动丝杠、安装支撑支架做了一体化集成设计，电机输出端直接和丝杠做同轴固定，省去了额外的联轴器结构，既压缩了组件整体的轴向安装空间，也消除了联轴器装配带来的回程间隙，能更好匹配光驱内部狭小的安装腔体。支架部分采用长条形钣金冲压成型结构，沿丝杠轴向延伸，支架上预留的多个安装孔位分别对应光驱内部的塑胶机架定位柱，装配时直接通过螺丝锁附即可完成组件固定，不需要额外做位置校准，能有效提升产线装配效率。支架靠近电机的一端做了半包式的电机容纳腔，刚好能卡住步进电机的圆柱本体，限制电机运行过程中的径向窜动，避免电机震动传导至丝杠引发传动抖动。

设计思路上，这套结构优先考虑了消费电子批量生产的装配便利性与长期运行的可靠性，丝杠采用了大导程的微型梯形螺纹设计，匹配步进电机的固定步距角，能实现每接收一个驱动脉冲，带动光学拾取头移动固定的微小距离，刚好匹配光盘从内圈到外圈的轨距变化需求，保证寻道过程的定位精度。支架上沿丝杠轴向设置的导向限位边，能和光学拾取单元上的卡扣结构配合，限制拾取单元的转动自由度，保证拾取头只能沿丝杠轴向做直线运动，避免运行过程中出现偏斜导致激光头对焦失败。组件末端的限位结构，能在拾取头移动到最内圈或最外圈位置时触发位置开关，给驱动板反馈归零信号，避免机构运动超程撞坏部件。

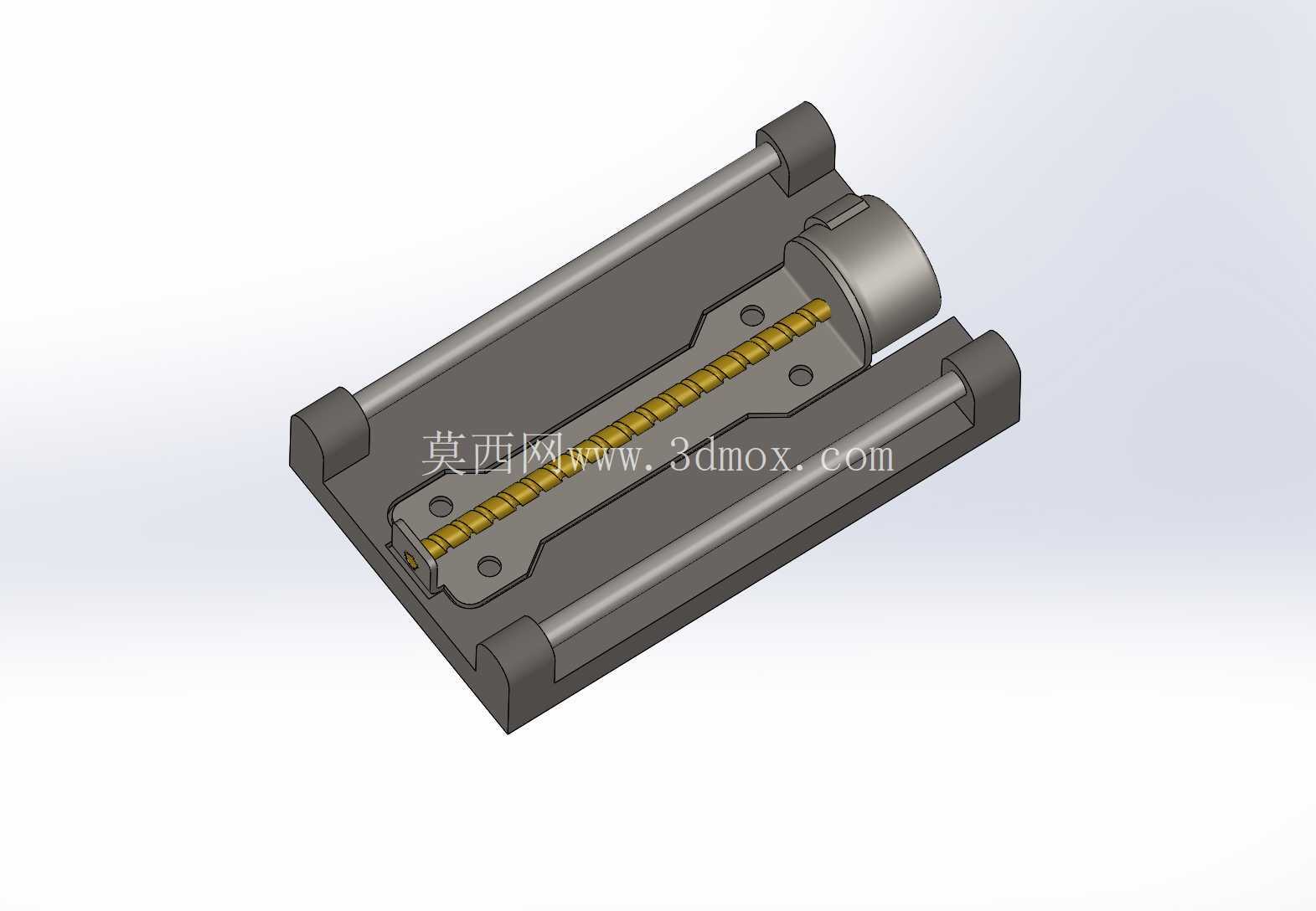

从安装边界尺寸来看，整套组件的总长度刚好匹配标准5.25英寸光驱的内部腔体深度，电机端的圆柱直径适配光驱前端的电机安装位预留空间，支架的宽度控制在18mm以内，不会和旁边的光盘托盘升降机构、电路板组件产生空间干涉。支架上的安装孔位间距严格遵循标准光驱的机架孔位规范，能直接替换同规格的其他品牌光驱驱动组件，具备不错的通用性。丝杠的有效行程覆盖了光盘从最内圈导入区到最外圈导出区的全部径向距离，保证激光头可以读取到光盘全部轨道的数据。在实际建模过程中，这套结构还原了95%以上的实物细节，包括支架上的冲压加强筋、丝杠末端的限位卡槽、电机外壳的定位缺口等特征，能直接用于光驱结构的维修参考、传动原理教学演示，也可以作为同类微型直线步进传动机构的设计参考，帮助结构工程师快速理解消费电子类小型传动组件的设计逻辑，在设计类似的小行程、高精度直线运动机构时，可以直接参考其集成化的安装布局、间隙控制思路，减少重复设计的工作量。
